projeto |
contente |
unidade |

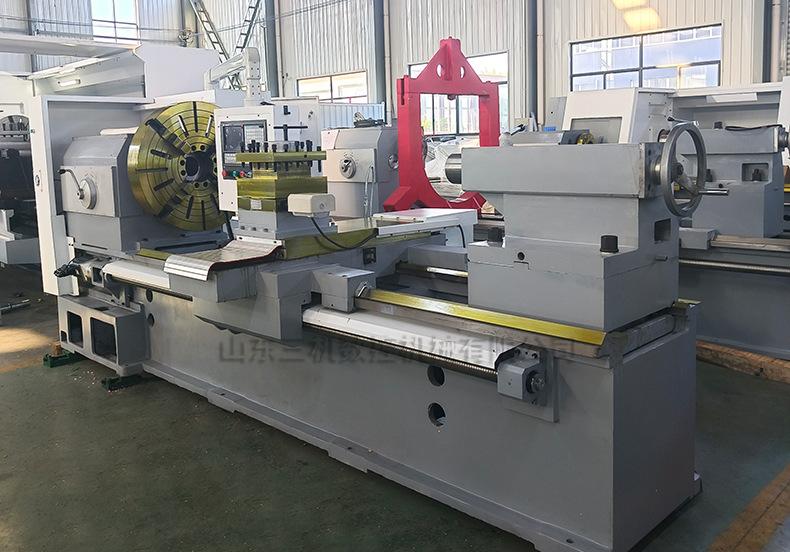

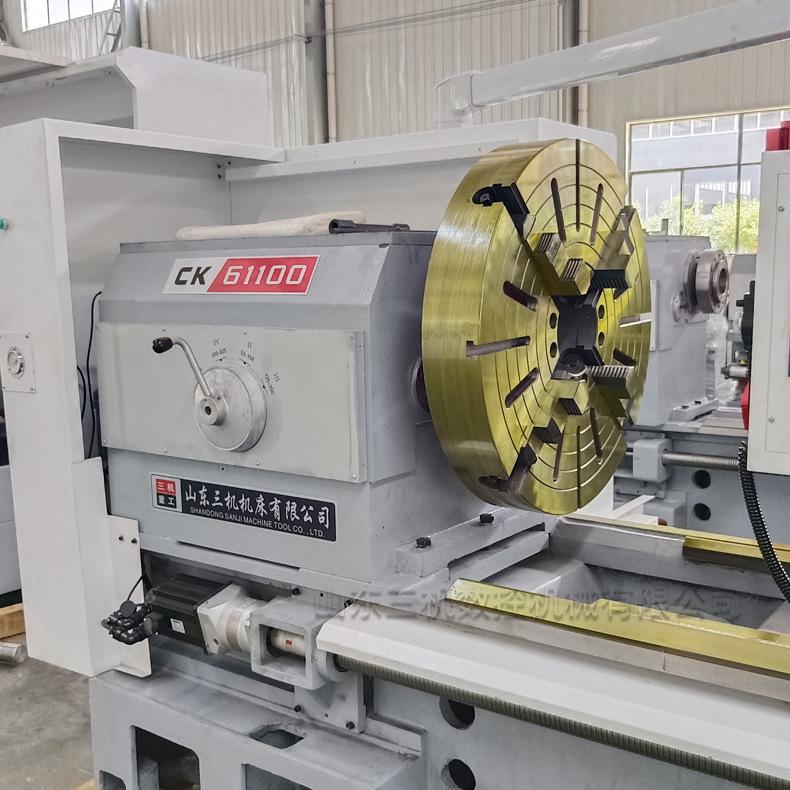

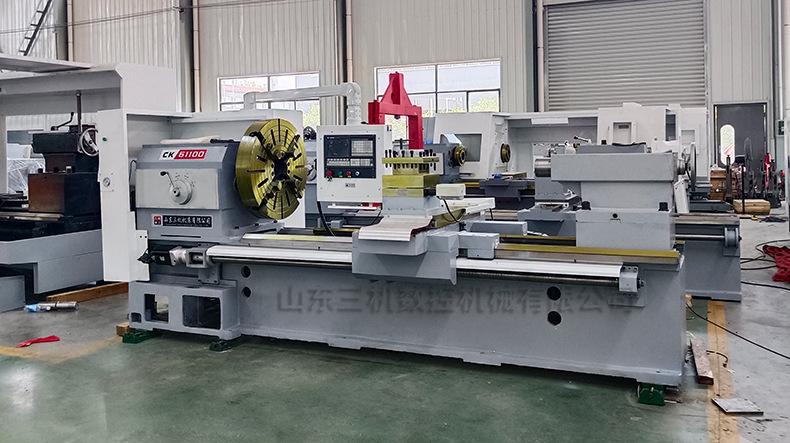

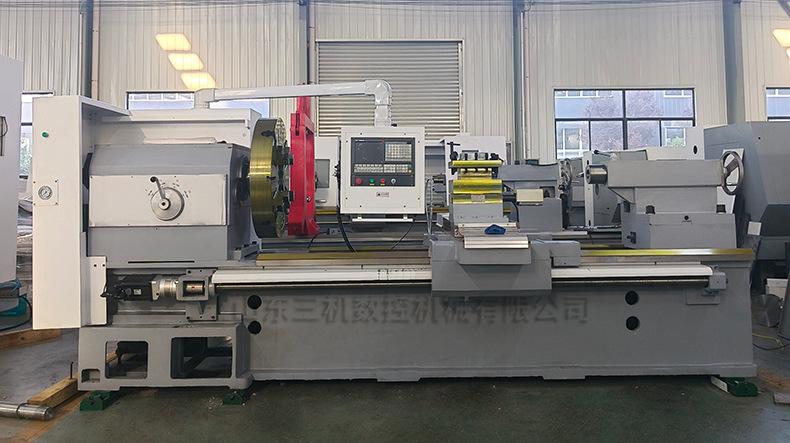

CK61100 |
|
Faixa de processamento |
Diâmetro máximo de rotação na corrediça da cama |
milímetros |
Φ1000 |
|
Diâmetro máximo de rotação no skate |
|
Φ680 |
|
|
Comprimento máximo de processamento |
milímetros |
2000 |
|
|
Diâmetro máximo de processamento |
milímetros |
Φ1000 |
|
|
Diâmetro máximo da barra |
milímetros |
Φ680 |
|
|
Fuso |
mandril |
|
800 quatro garras ou 500 três garras |
|
Tipo de cabeçote |
|
A11/D11 |
|
|
Diâmetro do fuso através do furo |
milímetros |
Φ105 |
|
|
Conicidade interna do fuso |
|
1:20 |
|
|
Série de fuso |
|
Manual de quatro velocidades |
|
|
Faixa de velocidade do fuso |
rpm |
30-84/53-150/125-350/300-835 |
|
|
Alimentar |
Curso do eixo X/Z |
milímetros |
350/2000 |
|
Diâmetro do parafuso de avanço do eixo X/Z × passo |
milímetros |
φ3208/φ6310 |
|
|
Velocidade de movimento rápido X/Z |
m/min |
4/6 |
|
|
Porta-faca |
Formulário de porta-ferramentas |
|
Vertical elétrica |
|
Número de estações de trabalho |
|
4 |
|
|
Especificações da ferramenta: Torneamento/mandrilamento |
milímetros |
32/40 |
|
|
contraponto |
Diâmetro/curso da manga |
milímetros |
Φ100/250 |
|
Conicidade do furo interno da manga |
|
MT6 |
|
|
Tipo de acionamento de manga |
|
Manual |
|
|
Forma de movimento do corpo do cabeçote móvel |
|
Manual |
|
|
motor |
Potência do motor do fuso |
Kw |
15 |
|
Torque do motor do fuso |
Novo México |
48 |
|
|
Potência do motor X/Z |
Kw |
1,5/2,3 |
|
|
Torque do motor X/Z |
Novo México |
18/30 |
|
|
Potência do motor da bomba de resfriamento |
C |
125 |
|
|
outro |
Capacidade de carga |
KVA |
15 |
|
Layout de sela |
|
Carne de cama plana |
|
|
Tipo de trilho guia |
|
Cama geral 755 trilho rígido (maior que HRC55) |
|
|
Peso da máquina |
kg |
7500 |
|
|
Dimensões da máquina-ferramenta: comprimento × largura × altura |
milímetros |
4800/1900/2000 |
