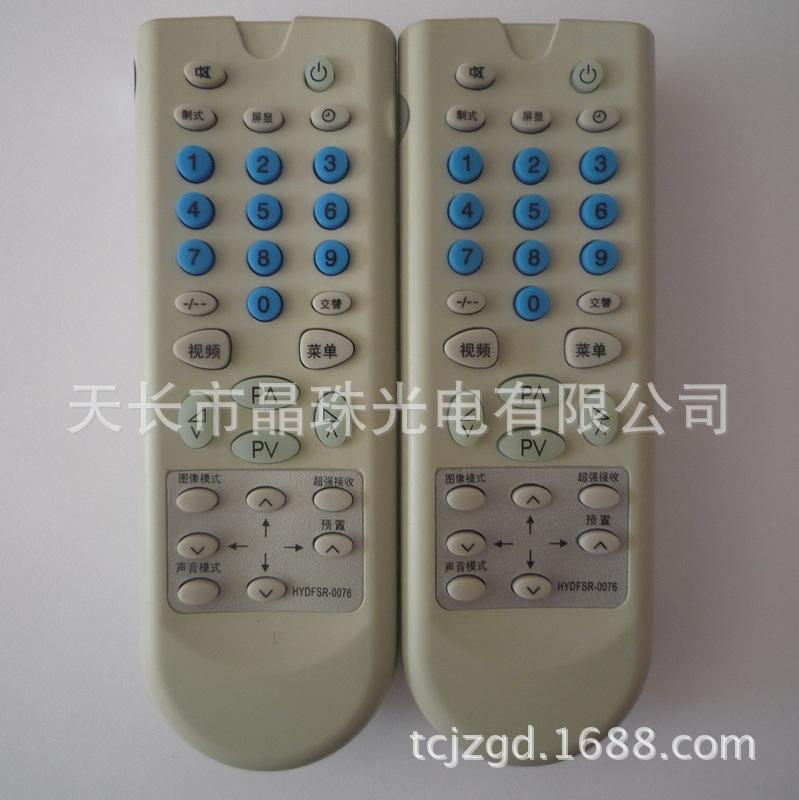

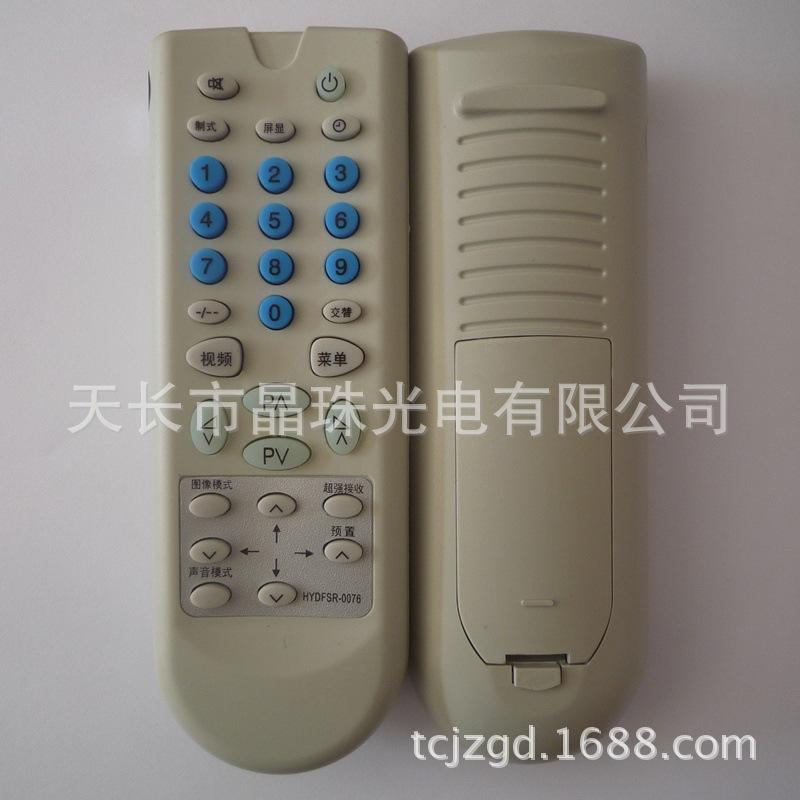

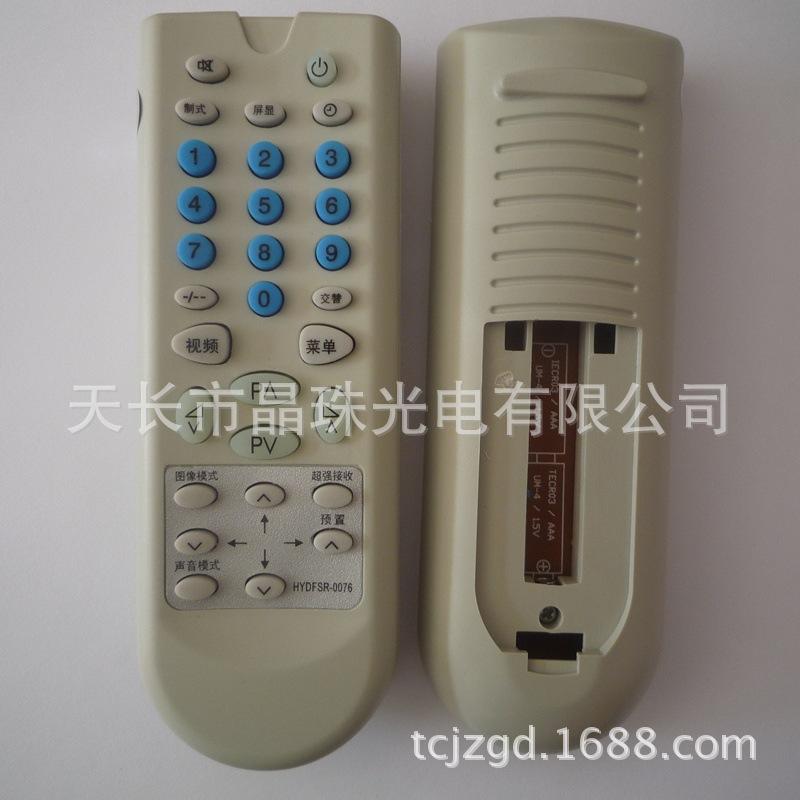

Aplicável ao controle remoto Hisense TV HYDFSR-0076A HYDFSR-0076 HYDFSR-A021W e

O preço de fábrica se aplicaControle remoto para TV HisenseHYDFSR-0076A HYDFSR-0076 HYDFSR-A021W

1. Fornecimento de longo prazo de controles remotos para aparelhos de ar condicionado, TVs, LCDs, aparelhos de ar condicionado, decodificadores, DVDs, alto-falantes, universais, multifuncionais, iluminação, etc., adaptadores de energia, carregadores de veículos elétricos, controladores , etc.

2. O controle remoto universal é adequado para a maioria das marcas nacionais e estrangeiras, diferentes modelos e diferentes anos de produção de aparelhos de TV. A operação e configuração são simples e a distância de transmissão é de 10 a 15 metros. Fonte de alimentação bateria 3V/7#.

3. Modelos e dados específicos podem ser personalizados de acordo com as necessidades do cliente.

4. A empresa produz controles remotos há muito tempo e possui pessoal técnico profissional que pode atender totalmente aos padrões especificados do cliente no desenvolvimento e replicação de novos produtos.

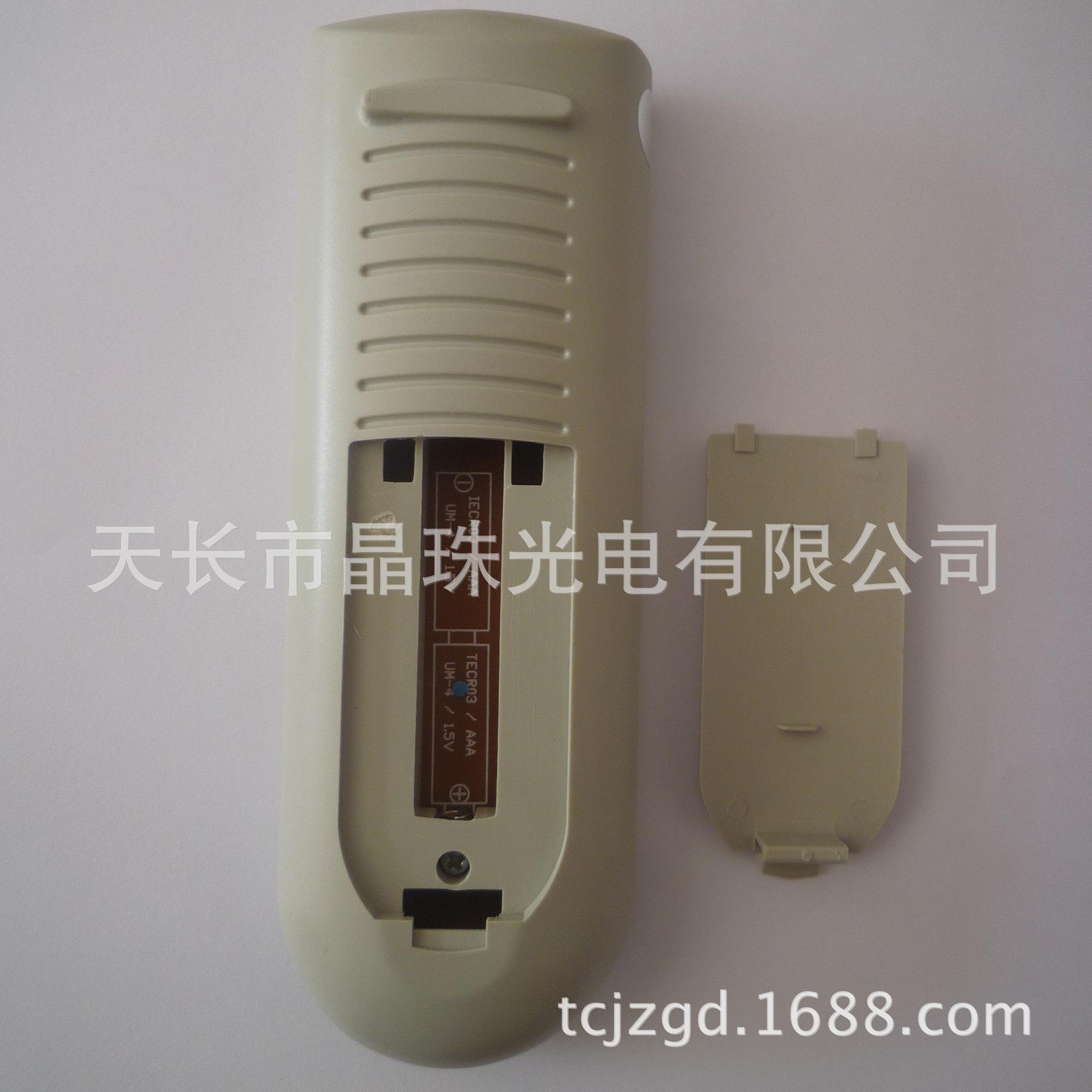

5. O invólucro é feito de material ABS e o chip IC é importado de Taiwan.

6. Usando chips originais, desempenho estável.

7. A vida útil dos botões do controle remoto chega a 80.000 a 100.000 vezes.

O princípio do controle remoto

O controle remoto é composto principalmente por um chip microprocessador que forma um sinal de controle remoto, um oscilador de cristal, um transistor amplificador, um diodo emissor de luz infravermelha e uma matriz de teclado. Seu princípio de funcionamento é o seguinte: o oscilador dentro do chip microprocessador IC1 forma um oscilador de alta frequência através dos pinos 2 e 3 com o cristal de oscilação externo X para gerar um sinal de oscilação de alta frequência (480kHz). Este sinal é enviado ao gerador de sinal de temporização para gerar um sinal senoidal de 40 KHz e um sinal de pulso de temporização. O sinal senoidal é enviado ao modulador de codificação como um sinal portador; o sinal de pulso de temporização é enviado ao gerador de sinal de varredura, ao codificador de entrada de chave e ao codificador de comando como o sinal padrão de tempo desses circuitos.
O gerador de sinal de varredura dentro do IC1 gera cinco sinais de pulso de varredura de tempos diferentes, que são emitidos dos pinos 5 a 9 e enviados ao circuito matriz do teclado. Quando uma tecla é pressionada, o sinal de controle correspondente à tecla de função é inserido no codificador de chave dos pinos 10 a 14, e o sinal digital da função correspondente é emitido. Em seguida, o sinal do código de instrução é emitido pelo codificador de dedo, que é modulado no sinal da portadora pelo modulador para formar um trem de pulso de alta frequência contendo informações funcionais, que é emitido pelo pino 17 e amplificado pelo transistor BG, acionando a luz infravermelha. -diodo emissor D para emitir um sinal de modulação de pulso.
