Descrição do produto

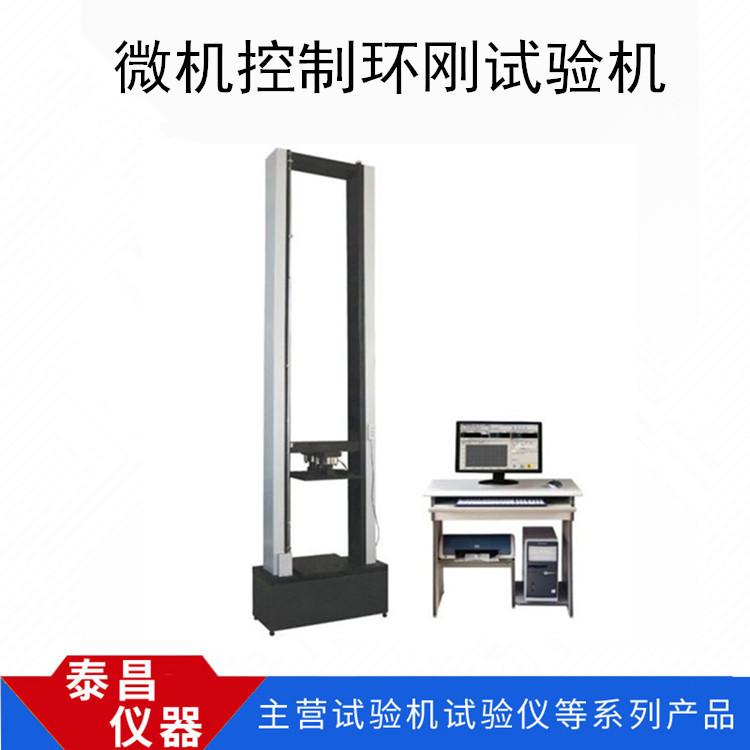

Máquina de testes de rigidez do anel de controle do microcomputador TC-WDW-100HÉ uma nova geração de máquinas de teste de controle totalmente automáticas da nossa empresa. Ele adota controle automático de computador, exibe dados de teste e curvas de teste em tempo real e pode ser conectado a uma impressora externa para imprimir relatórios de teste.
Uso funcional
A máquina de teste de rigidez do anel é usada principalmente para determinar a força máxima, resistência ao escoamento superior e inferior, compressão, rigidez do anel, flexibilidade do anel, alongamento do tubo, taxa de fluência do tubo e outras séries de testes.
Características
1A máquina adota uma estrutura de espaço duplo com estrutura de quatro colunas; puxe para cima e pressione para baixo.
2 O sistema de controle de velocidade adota sistema de controle de velocidade servo e servo motor, que possui desempenho estável e confiável e possui dispositivos de proteção mecânica, como sobrecorrente, sobretensão e sobrecarga.
3. A parte de transmissão adota correia dentada síncrona de arco e transmissão de par de fuso de esfera de precisão, que possui transmissão estável, baixo ruído e alta eficiência de transmissão.
4 A junta universal adota uma estrutura de pino cruzado e tem uma função de limitação do ângulo de giro. Por um lado, é conveniente para fixação de amostras e garante a concentricidade do teste. Por outro lado, elimina efetivamente a influência de amostras irregulares no sensor.
5. Equipado com um dispositivo especial de medição de deformação de rigidez do anel para tornar os resultados de deformação mais precisos.
6. Os três modelos são adequados para diâmetros de tubo abaixo de φ1000mm, φ2000mm e φ3000mm.
Especificações principais
1. Força máxima de teste: 100kN
2. Faixa de medição: 2% - 100% da força máxima de teste
3. Nível de precisão da máquina de teste: Nível 1
4. Precisão da força de teste: melhor que ± 1% do valor indicado
5. Medição de deslocamento: a resolução é de 0,01 mm
6. Precisão de deformação: melhor que ± 1%
7. Faixa de velocidade: 0,01-500 mm/min
8. Espaço de teste: O diâmetro máximo é de 3 metros
9. Espaço de compressão: O diâmetro máximo do tubo pode ser de 3 metros
10. Tamanho da placa: personalizado de acordo com o diâmetro do tubo
11. Formulário host: estrutura do quadro do portal
12. Tamanho do host: 840×660×3500mm
13. Peso: cerca de 1000Kg
14. Ambiente de trabalho: temperatura ambiente ~ 45 ℃, umidade 20% ~ 80%
