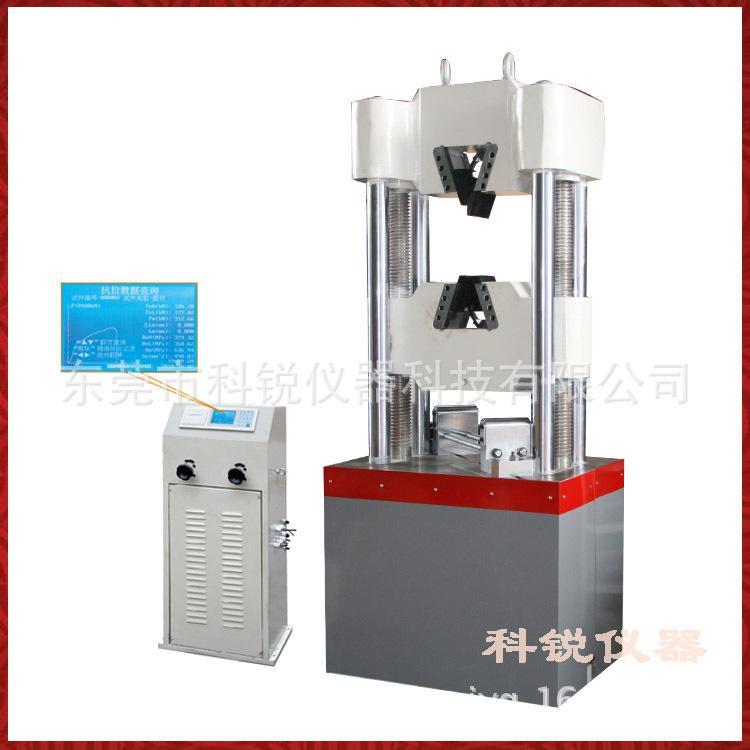

Visão geral do equipamento:

A máquina de ensaio hidráulica de materiais adota um motor principal de cilindro inferior, que pode ser usado para ensaio de matéria-prima, ensaio de material, ensaio de condição de processamento, ensaio de produto acabado e semiacabado, ensaio estrutural de tração, compressão, fadiga, flexão, flexão, adesão, resistência de conexão, ensaio de propriedade física de alta e baixa temperatura, ensaio de rasgo e descascamento, ensaio de ruptura, ensaio de força de cisalhamento, etc. Os materiais de ensaio incluem a maioria dos materiais, como metais e não metais.

cumprir o padrão:

A operação de teste e o processamento de dados estão em conformidade com os requisitos de GB228-2002 "Materiais à Temperatura Ambiente Método de Ensaio de Tração de Metais".

Indústrias de aplicação:

É adequado para metalurgia, construção, indústria leve, aviação, aeroespacial, materiais, faculdades e universidades, instituições de pesquisa científica e outros campos.

Estrutura da máquina:

1. Anfitrião

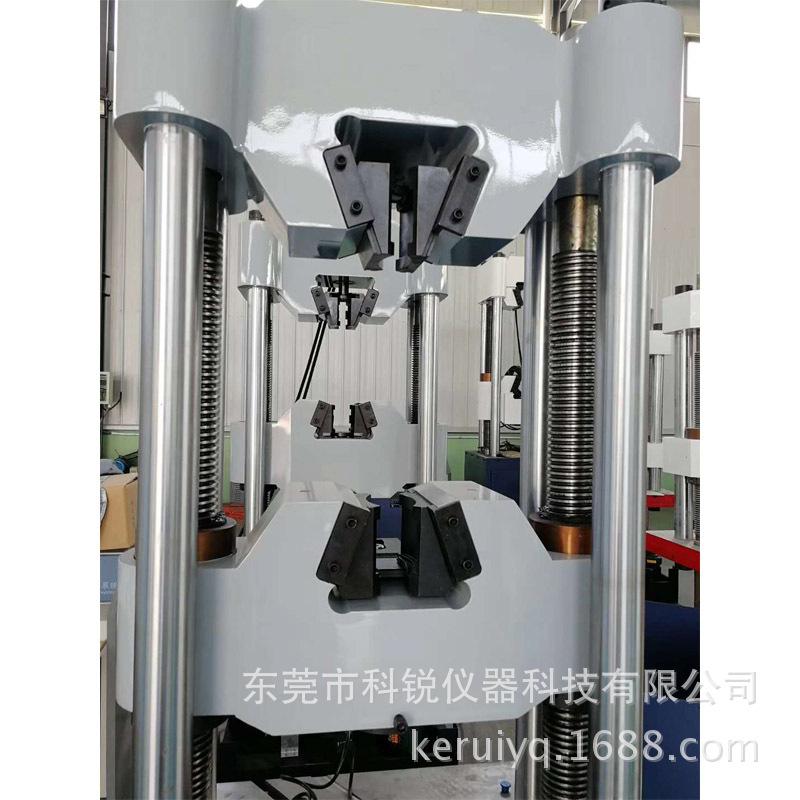

A máquina principal adota o tipo inferior do cilindro de óleo, o espaço de alongamento está localizado acima da máquina principal e o espaço de teste de compressão e flexão está localizado entre a viga inferior acima da máquina principal e a bancada.

Hospedar

2. Sistema de transmissão

O motor de elevação da viga inferior é acionado por um redutor, um mecanismo de acionamento por corrente e um par de parafusos de avanço para conseguir o ajuste do espaço de alongamento e compressão.

3. Sistema hidráulico

O princípio hidráulico é mostrado na figura. É um sistema de controle de velocidade de estrangulamento de entrada de óleo adaptável à carga e a válvula manual controla o processo de teste.

O óleo hidráulico no tanque de óleo aciona a bomba de engrenagem de alta pressão no circuito de óleo através do motor, flui através da válvula unidirecional, filtro de óleo de alta pressão de 10μ, grupo de válvula de pressão diferencial, válvula de distribuição de óleo e entra no óleo cilindro. O tamanho da abertura da válvula de distribuição de óleo é controlado manualmente para controlar o fluxo no cilindro de óleo para atender aos requisitos de carga. Após a conclusão do teste, abra a válvula de retorno de óleo para descarregar e retornar o cilindro de óleo. O aperto e afrouxamento das mandíbulas superior e inferior são controlados por duas válvulas reversoras eletromagnéticas.

4. Tela e sistema de software

4.1 Tem a função de exibição na tela da força de teste, força, valor de pico, deformação da amostra, deslocamento do pistão e curva de teste.

4.2 O processamento dos dados de teste pode ser concluído de acordo com os requisitos de GB228-2002 "Materiais à Temperatura Ambiente Método de Ensaio de Tração de Metais".

4.3 Os valores originais registrados e os valores relatados do teste devem ser arredondados de acordo com os requisitos da norma GB228.

4.4 A taxa de carregamento pode ser controlada manualmente e exibida através da curva força-tempo de teste.

4.5 No teste de tração do metal, parâmetros como Fm, Rel, Reh, Rp, Rt, Agt, Z, A, Rm, etc. podem ser obtidos automaticamente, e Fel, Fm, etc. pode ser impresso em conformidade. Relatórios e curvas com diferentes conteúdos podem ser impressos de acordo com a necessidade.

4.6 Pode produzir e imprimir diferentes formas de curvas: força-deformação, força-deslocamento e força-tempo.

5. Dispositivo de proteção de segurança

u Quando a força de teste exceder 2%-5% da força máxima de teste de cada engrenagem, a proteção contra sobrecarga será ativada e a máquina será desligada.

u Quando o pistão sobe para a posição superior, a proteção de curso é ativada e o motor da bomba de óleo para.

6. Anexos

O conjunto completo de acessórios inclui: acessórios de alongamento, acessórios de compressão e acessórios de flexão.

7. Outros

Para ferramentas de instalação e depuração, selos, manual de instruções, certificado, lista de embalagem, etc., consulte os documentos técnicos anexos.

Principais indicadores técnicos de desempenho

Lista de configuração do sistema

1 Máquina de teste motor principal Tipo cilindro inferior motor principal 1 conjunto

2 gabinete de controle de fonte de óleo 1 conjunto

3 amplificadores Produção de tecnologia proprietária 1 conjunto

4 Sensor de pressão produzido pela empresa 1

5 Produção de Extensômetro 1

6 Sistema de medição de microcomputador e software de teste de tensão, compressão e flexão (GB228-2002, software de teste de versão chinesa no sistema operacional Windows XP, CD de backup) 1 conjunto

7 unidades da marca Lenovo 1 conjunto

8 Impressoras HP 1

Requisitos de instalação de equipamentos

1. Local de instalação

O solo é plano e bem ventilado. Não há vibração forte ao redor do equipamento. Não há campo eletromagnético forte ao redor do equipamento. Não há substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento. Há espaço adequado para uso e manutenção ao redor do equipamento, conforme mostrado na figura abaixo.

1. Temperatura externa: 27℃±3℃ Umidade relativa: ≤85% Pressão atmosférica: 86kPa～106kPa

2. Deve haver espaço suficiente ao redor do equipamento para facilitar a manutenção, conforme mostrado na imagem à direita

A: não menos que 10cm B: não menos que 60cm C: não menos que 60cm

2. Condições de fornecimento de energia

1. Fonte de alimentação: AC380V trifásico + fio terra de proteção

Faixa de flutuação de tensão admissível: AC (380 ± 10%) V

Faixa de flutuação de frequência permitida: (50±0,5) Hz

A resistência de aterramento do fio terra de proteção é inferior a 4Ω

Capacidade de potência: Potência máxima de cerca de (a ser fornecido separadamente, a solução ainda não está disponível)

É necessária a configuração de uma chave aérea ou de alimentação de capacidade correspondente ao equipamento no local de instalação, devendo esta chave ser utilizada de forma independente para este equipamento.

u Requisitos para ambiente de armazenamento

1. Quando o equipamento não está funcionando, a temperatura ambiente deve ser mantida entre 5°C~+30°C
