Máquina de embalagem tridimensional, também conhecida como máquina de embalagem de filme transparente tridimensional, máquina de embalagem de cigarro, máquina de embalagem a frio dobrável hexaedro de filme transparente, máquina de embalagem de filme transparente. Esta máquina usa filme BOPP ou PVC como material de embalagem para formar o objeto embalado em um pacote dobrado em hexaedro tridimensional. Esta máquina é adequada principalmente para embalagens de decoração de superfície de itens em caixas quadradas nos setores de medicamentos, alimentos, produtos de saúde, cosméticos, produtos audiovisuais e outras indústrias. Como caixas de remédios, chicletes, produtos de saúde, chá, cubos de açúcar, preservativos, borracha, mosquiteiros, cigarros, fitas, discos VCD (CD), cartas de baralho, sabonete transparente, pilhas quadradas, disquetes, etc. função antifalsificação e à prova de umidade, melhora a qualidade do produto e aumenta o valor agregado do produto. Esta máquina pode ser ligada à máquina de embalagem para produzir efeitos de embalagem iguais aos dos cigarros)

I. Visão geral

Os materiais aplicáveis ​​desta máquina sãoEsta máquina é um equipamento universal para embalagem tridimensional de caixas de papelão e embalagem de produtos de diversas especificações com filme BOPP. Esta máquina foi projetada de forma inovadora por nossa fábrica com base na tecnologia avançada de produtos similares no país e no exterior. Baseia-se principalmente no mecanismo de ligação mecânica. Adota ajuste de conversão de frequência contínua e equipamento auxiliar elétrico de controle automático, integrando máquina, eletricidade e instrumento, e tem as características de estrutura compacta, formato bonito, operação e manutenção convenientes, tamanho pequeno, peso leve e alto grau de automação.

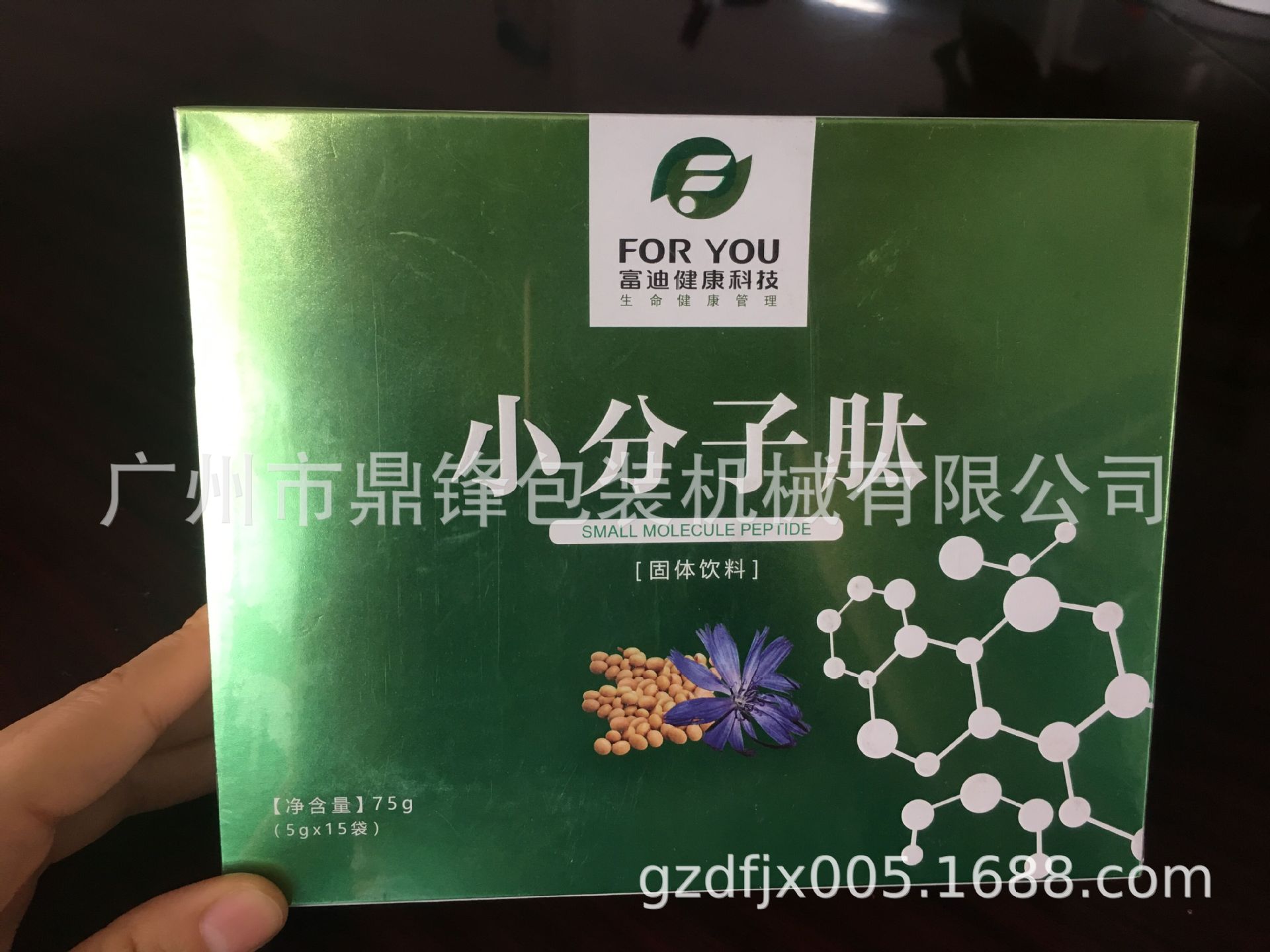

Esta máquina é amplamente utilizada para embalar vários pequenos itens em caixas, como cartas de baralho, borrachas, lâminas, etc. Ela tem as funções de anti-falsificação e à prova de umidade; melhorando o valor agregado do produto, a qualidade do produto e a qualidade da decoração do produto. É um equipamento de embalagem tridimensional tipo caixa ideal.

2. Princípio de funcionamento e diagrama do processo de embalagem

A máquina de embalagem tridimensional tipo caixa de filme transparente leve BK240 usa um funil para fornecer itens de embalagem e uma série de mecanismos, como descarga de filme, corte de filme, dobramento, selagem, selagem a quente, modelagem e descarga completam a embalagem dos itens de embalagem . Depois que os dois lados são dobrados, eles são unidos por selagem a quente para obter o efeito de vedação, à prova de umidade e decoração da embalagem. O filme transparente e uma linha de dobramento e selagem (comumente conhecida como linha de tração dourada, linha de deselagem) impressa com gráficos ou logotipo holográfico a laser são colados ao mesmo tempo, o que pode facilitar as funções de dobramento e anti-falsificação do produto acabado.

3. Faixa de tamanho da embalagem

comprimento(C） 60～180 mm

largura(L） 20～100mm

grossura(Altura） 10～60 mm

4. Principais parâmetros técnicos (ver tabela1）

                                        superfície1

5. Materiais de embalagem

1) Filme BOPP: espessura 22μ~28μ

2) Linha de tração de desembalagem: largura 1,2 ~ 3 mm, várias cores de fita adesiva

3) Especificações: linha transparente, ouro único, ouro completo, ouro brilhante, caracteres vermelhos transparentes, caracteres vermelhos em fundo branco, caracteres dourados em fundo branco, anti-falsificação de laser, esvaziamento de laser, etc.

6. Desempenho e características estruturais

1. Ajustabilidade da velocidade de embalagem: Esta máquina adota um dispositivo de ajuste de conversão de frequência, que pode alterar a velocidade de embalagem de acordo com diferentes requisitos de trabalho.

2. Ajustabilidade da faixa de tamanho da embalagem: Quando as especificações de tamanho dos produtos embalados mudam, a máquina só precisa substituir o molde e fazer os ajustes apropriados.

3. Temperatura de vedação térmica ajustável: A temperatura de aquecimento pode ser definida de acordo com as mudanças no ambiente climático externo e pode ser mantida dentro da faixa de temperatura definida.

4. Dispositivo de alimentação: É composto por uma bandeja de alimentação e uma tremonha de alimentação, sendo a alimentação realizada continuamente de forma empilhada.

7. Instalação

A máquina deve ser colocada horizontalmente sobre uma base de cimento dentro de casa comFolha de borracha com 10 mm de espessura do mesmo formato para evitar que o uso prolongado danifique o solo e cause deslocamento. Após a instalação do corpo da máquina, continue a instalar os acessórios relacionados (bandeja de material e tremonha).

8. Notas

a) Leia este manual com atenção antes de usar a máquina para evitar danos à máquina devido a operação incorreta;

b) A máquina deve ser operada por pessoal dedicado e mantida regularmente;

c) Antes de ligar a máquina, injete uma vez manteiga tipo HJ-20 na caixa de óleo do balancim;

d) Para uma produção segura, conecte o fio terra no local especificado na placa;

e) A máquina deve ser mantida limpa e bonita, e a tampa externa deve ser limpa regularmente com pano macio levemente umedecido em água;

f) Se não for utilizado por muito tempo, limpe a parte do cortador (use xileno ou butanol);

g) Quando a máquina estiver fora de sincronia (avanço ou atraso), ela deverá ser parada imediatamente para inspeção para evitar danos a outros componentes.

IX. Procedimentos operacionais

1. Preparação antes da operação

1.1 Devido aos choques e vibrações do transporte de longa distância, é necessário realizar as seguintes inspeções rigorosas antes da operação.

a) Abra a tampa traseira, observe o quadro elétrico, verifique a fiação elétrica e veja se algum componente está solto e se está preso.

b) Verifique se os fixadores mecânicos estão soltos, caídos ou outras peças deslocadas.

1.2 Teste manual: Instale o volante e gire a máquina no sentido anti-horário (olhando de fora da máquina para a parte inferior da máquina) para observar se a transmissão de cada peça está precisa e normal.

1.3 Teste da fonte de alimentação: Ligue a energia. Como a máquina não funciona quando está invertida, deve-se verificar o sentido do motor (verificar o volante) após pressionar a linha. Deve ser no sentido anti-horário.

2. Operação

2.1 Ligue o botão liga / desliga (o botão vermelho no painel de controle elétrico) e a luz vermelha acenderá.

2.2 Ligue o botão (azul) do sistema de aquecimento, respectivamente: A (indica vedação única da interface de vedação longa), B (indica vedação externa), C (indica vedação interna), D (indica modelagem de vedação única) , E (indica modelagem superior), F (indica modelagem inferior) e ligue o controlador de temperatura para aquecimento. Ajuste a temperatura para 100°C~130°C e defina o efeito de embalagem como o melhor efeito.

2.3 Ajuste do controlador de temperatura

Diagrama de layout do painel

1. Display, medição de temperatura 4. Modificação de parâmetros, confirmação

2. Defina a temperatura 5. Use os números de ajuste e autoajuste

3. Luzes indicadoras 6, 7. Corrente de ajuste digital

2.4 Configuração de temperatura

de acordo comTecla "SET", exibe a tecla SP/OOSO

2.5 Ajuste de operação Use os botões no display de transmissão para definir a frequência. Para parâmetros de configuração detalhados, consulte o manual do inversor.

10. Diretrizes de depuração

O operador deve seguir esta regra e realizar a depuração com cuidado. O procedimento padrão para ajustar a sincronização desta máquina é:

1) Ajuste a parte de alimentação do filme (incluindo o ajuste do cortador);

2) Ajuste a alimentação do filme e a sincronização do empurrador de alimentação;

3) Ajustar a sincronização da torre e da hélice de alimentação;

4) Ajuste a torre e a hélice de descarga de forma síncrona;

5) Ajuste o comprimento da vedação da interface A e a condição de funcionamento das garras dobráveis ​​da interface longa;

6) Ajuste a condição de trabalho de dobra lateral e a condição de trabalho de vedação lateral.

11. Breve descrição da máquina (ver imagem anexa)1）

Os itens embalados são colocados na caixa (16), passa pelo empurrador traseiro (19) e é envolvido com filme sob o porta-faca (13), e entra no prato giratório (11). A plataforma giratória é girada até a posição onde o filme é aderido ao filme pela garra de remoção (10) e pelo selador de ponta (9), e então o objeto embalado é colado pelo selador longo (8). O empurrador frontal (3) empurra o filme através do dispositivo de dobramento lateral (4) até o selador lateral (2) para colagem e, finalmente, a embalagem é completada pelo modelador (1).

Puxe o fio6) Ajuste a tensão do fio de tração no amortecedor do eixo. O rolo de filme (7) é instalado no eixo e a direção de saída do filme é mostrada na Figura 1. A distância central é de 150 mm e a alça (5) pode ser ajustada. O eixo giratório da faca (17) no porta-faca (13) gira duas vezes para cortar o filme. Após o desgaste, use uma pedra de óleo para afiar a lâmina. Ajuste os 4 parafusos de aperto superiores e os 2 parafusos de suspensão no eixo da faca (17). A faca de corte (23) deve manter a folga com o rolamento correspondente, e ajustá-la e apertá-la pelos 2 parafusos superiores e 2 parafusos de suspensão atrás do bloco.

Volante (18) Para depuração e observação do status da embalagem, ela deve ser girada no sentido anti-horário.

Quando a máquina estiver equipada com um cartucho de prato giratório,21) Abra a tampa traseira e ajuste o parafuso da mola esférica.

Propulsor traseiro (A segurança (22) de 19) é utilizada para deslizamento por sobrecarga quando a embalagem está presa. Também é composto por um parafuso de mola esférica de aço e o aperto pode ser ajustado. Se escorregar, você deve empurrar o empurrador traseiro para frente e para trás com a mão para fazer a bola de aço entrar no buraco (haverá um som), e então você pode ligar a máquina para uso, caso contrário ela ficará fora de sincronia. Gire a alça (15) para frente para desengatar o rolo de alimentação do filme, apenas para aplicar o filme e interromper a alimentação do filme.

Eixo do volante (18) Existem três cames conectados a todas as ações intermitentes através de fios oscilantes. Os fios são peças de desgaste e fios de reposição estão disponíveis.

Caixa elétrica(12) Possui fonte de alimentação, interruptor de aquecimento, conversor de frequência e contador. O interruptor lateral de parada de emergência (14) é utilizado para desligamento de emergência em condições anormais.

Suporte do poste de alimentação de entrada (20) A fonte de alimentação monofásica 220V 50Hz deve ser aterrada ao mesmo tempo!

12. Diagrama esquemático elétrico (ver figura anexa)2）

13. Lista dos principais componentes elétricos (ver tabela2）

                       superfície2

14. Lista de embalagem (ver tabela3）

superfície3















































Parte de colocação da caixa:

Formando plataforma giratória:

Placas de aquecimento de vedação laterais superior e inferior:

Penetração da membrana:


Coloque a bandeja da caixa:
