O pistão diferencial libera automaticamente a trava através do diferencial hidráulico e fecha a válvula de admissão. A válvula de entrada também pode ser fechada por um dispositivo manual. A pistola de injeção de pressão constante pode ajustar o tamanho da força da mola ajustando a porca para ajustar a força de suporte inicial do suporte hidráulico único.

Desempenho técnico:

Modelo: DZ-Q1

1. Pressão de trabalho: 15-20MPa

2. Lidar com força durante a injeção: 157N

3. Meio de trabalho: emulsão contendo 1%-2% M10

princípio de trabalho:

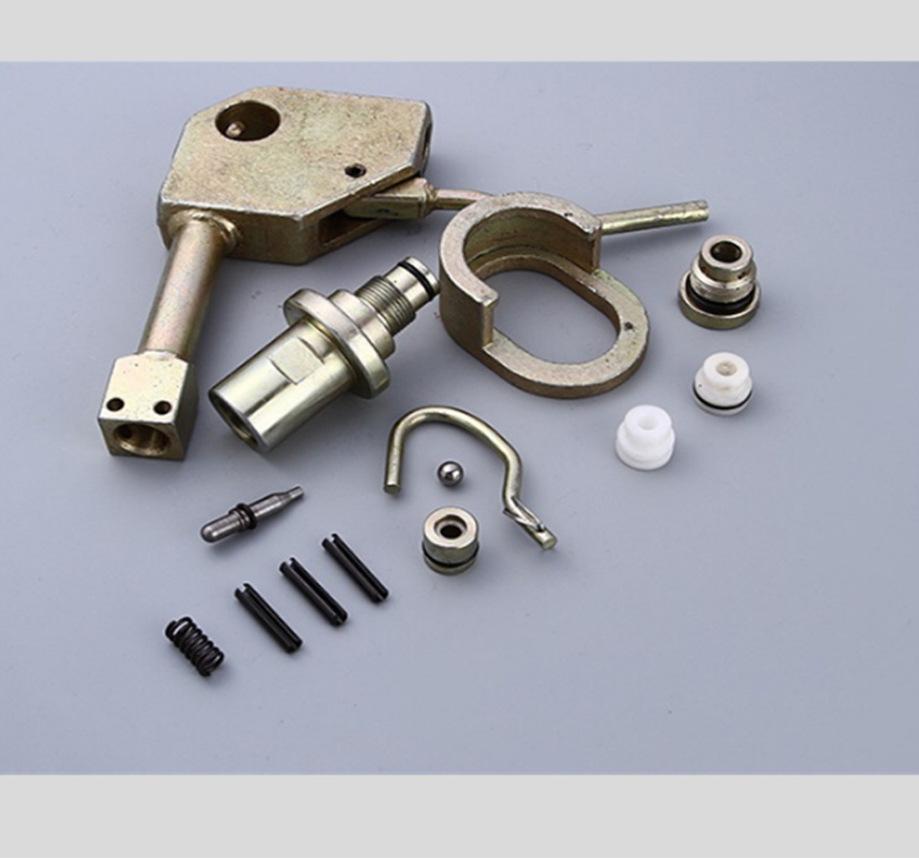

Uma pistola de injeção de líquido usada para um único suporte hidráulico para mineração compreende: um corpo de válvula, uma luva de travamento, uma alça, uma haste de pressão, uma luva de isolamento, uma sede de válvula unidirecional, uma esfera de aço, uma mola, um parafuso de fixação e uma saída de líquido. Uma junta é usada para conectar um tubo de entrada de líquido na extremidade traseira do corpo da válvula, a alça é conectada ao corpo da válvula através de um eixo de pino e a luva de isolamento, a sede da válvula unidirecional, a esfera de aço e o a mola está disposta sequencialmente na parte traseira do corpo da válvula. Uma ranhura de fluxo de líquido é aberta no corpo da válvula e a parte externa da ranhura de fluxo de líquido é vedada por uma placa de vedação. Um orifício de líquido dianteiro está disposto na frente do corpo da válvula, e um orifício de fluxo de líquido traseiro e uma ranhura de fluxo de líquido em arco semicircular estão dispostos na luva de isolamento. O orifício de líquido dianteiro e o orifício de fluxo de líquido traseiro são conectados através da ranhura de fluxo de líquido. A tecnologia de processamento é relativamente simples e possui características de estrutura compacta, tamanho pequeno, bom desempenho de vedação, etc.

Descrição detalhada:

Aplicação: A pistola de injeção é o terminal do sistema de tubulação da estação de bombeamento, através do qual o líquido de alta pressão é introduzido na câmara de trabalho do suporte da unidade para completar o processo de levantamento do pilar e suporte inicial.

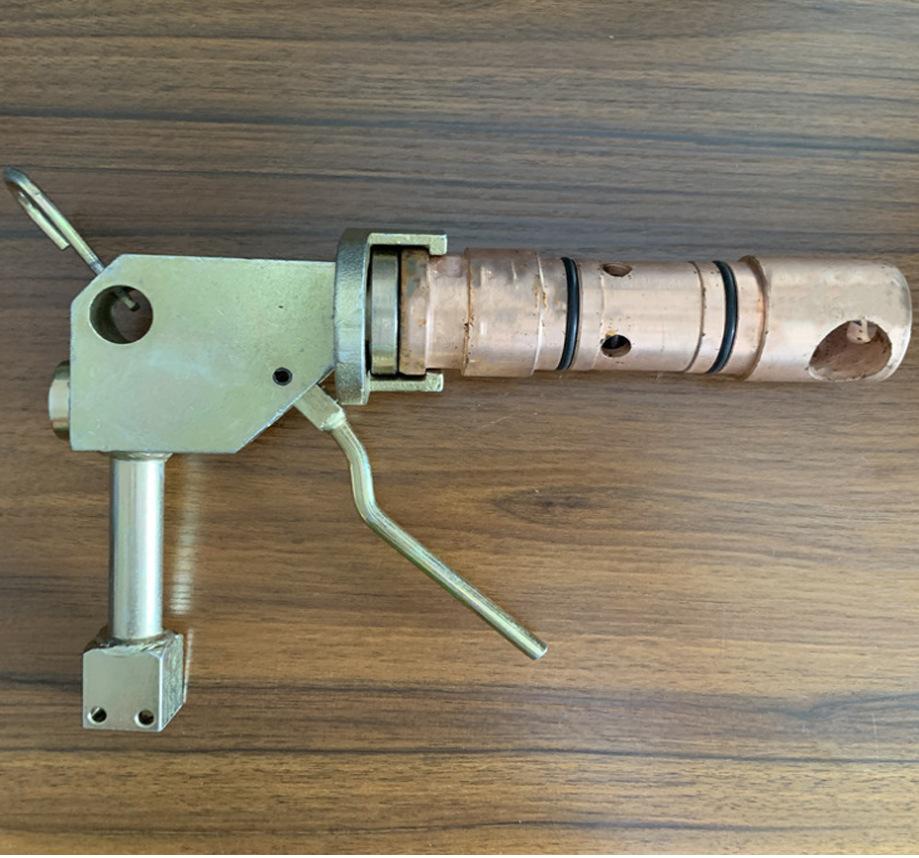

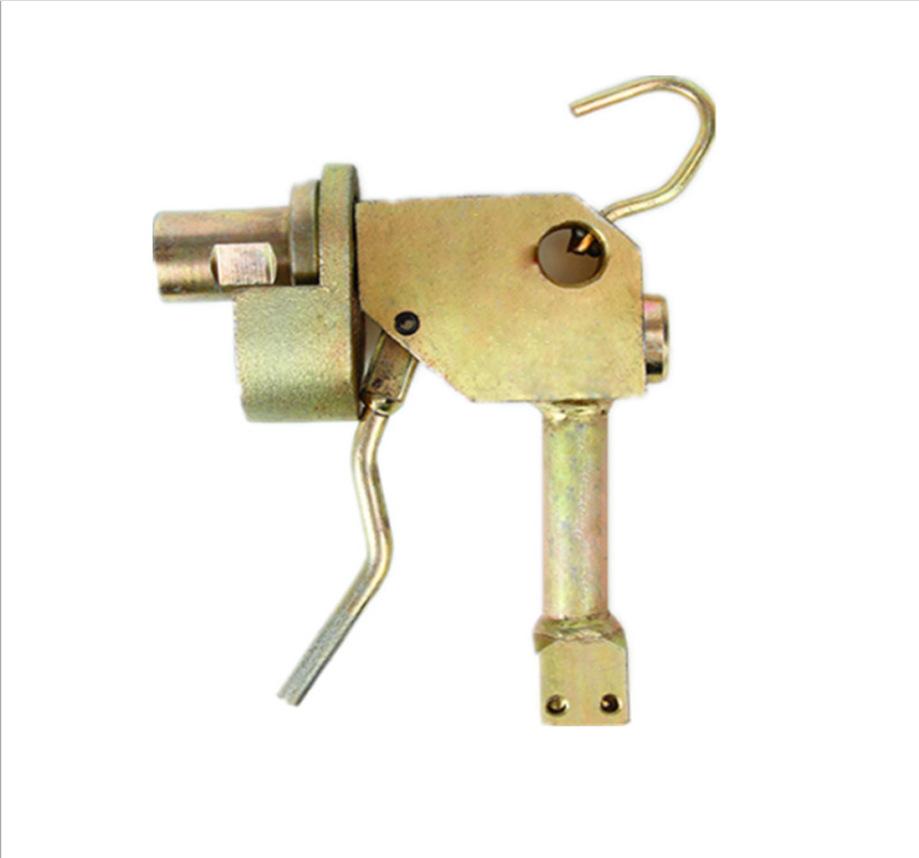

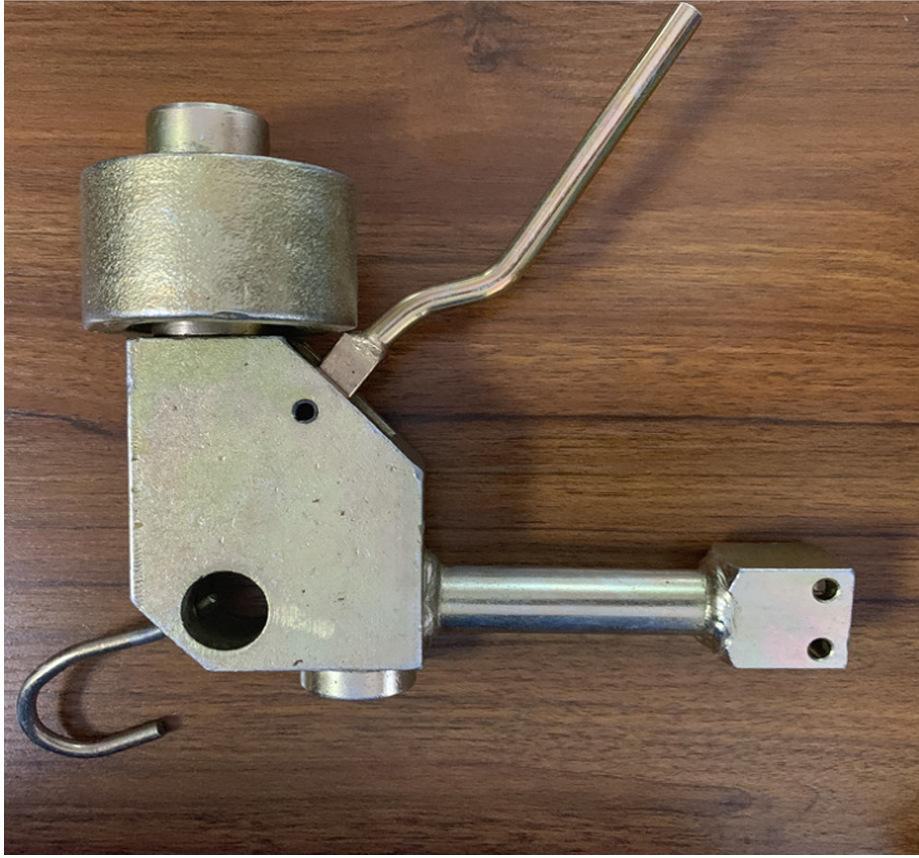

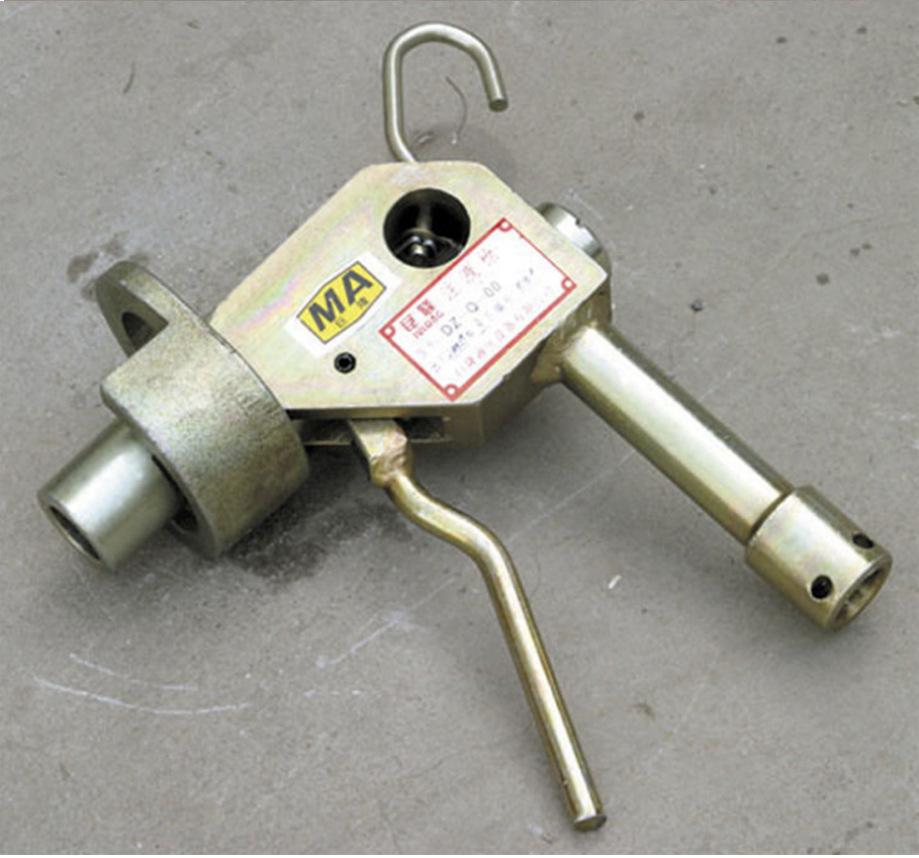

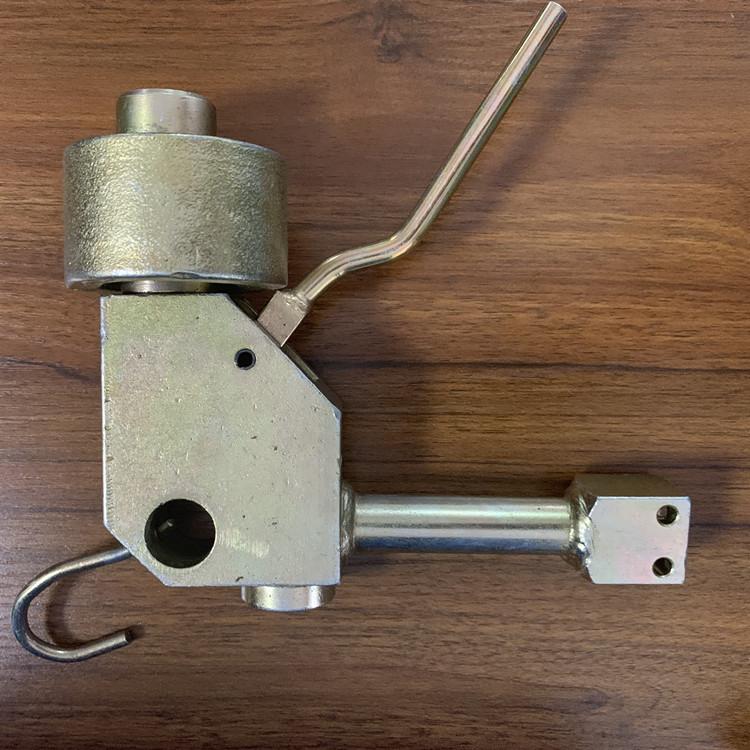

Tiro real do produto da pistola de injeção de líquido:
