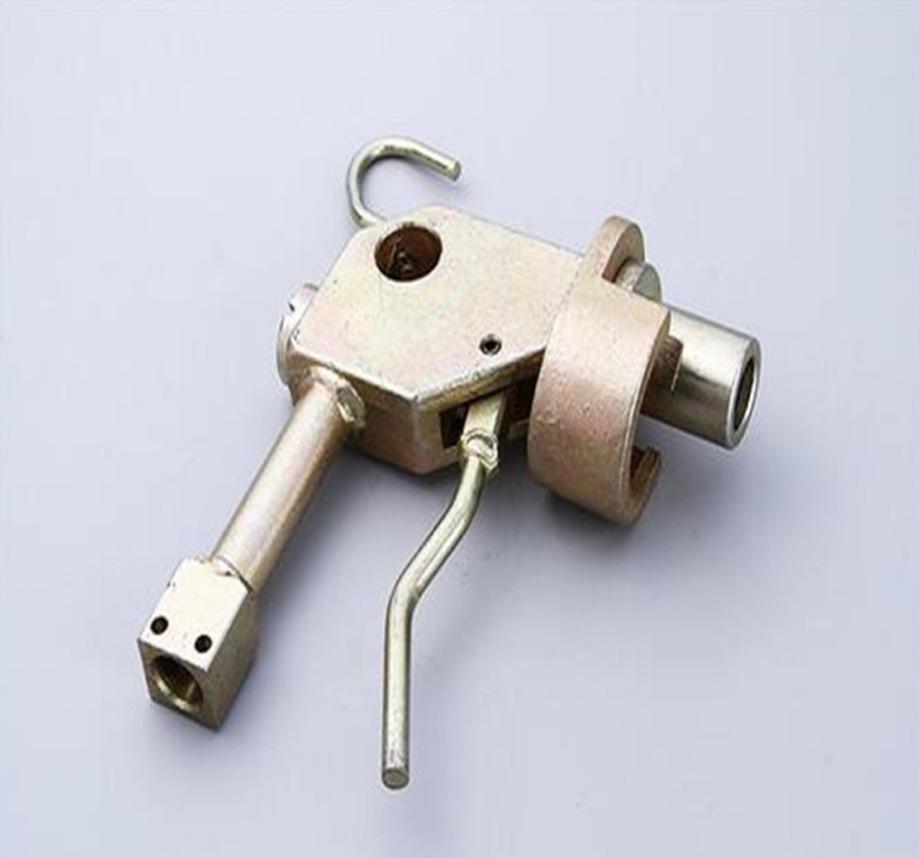

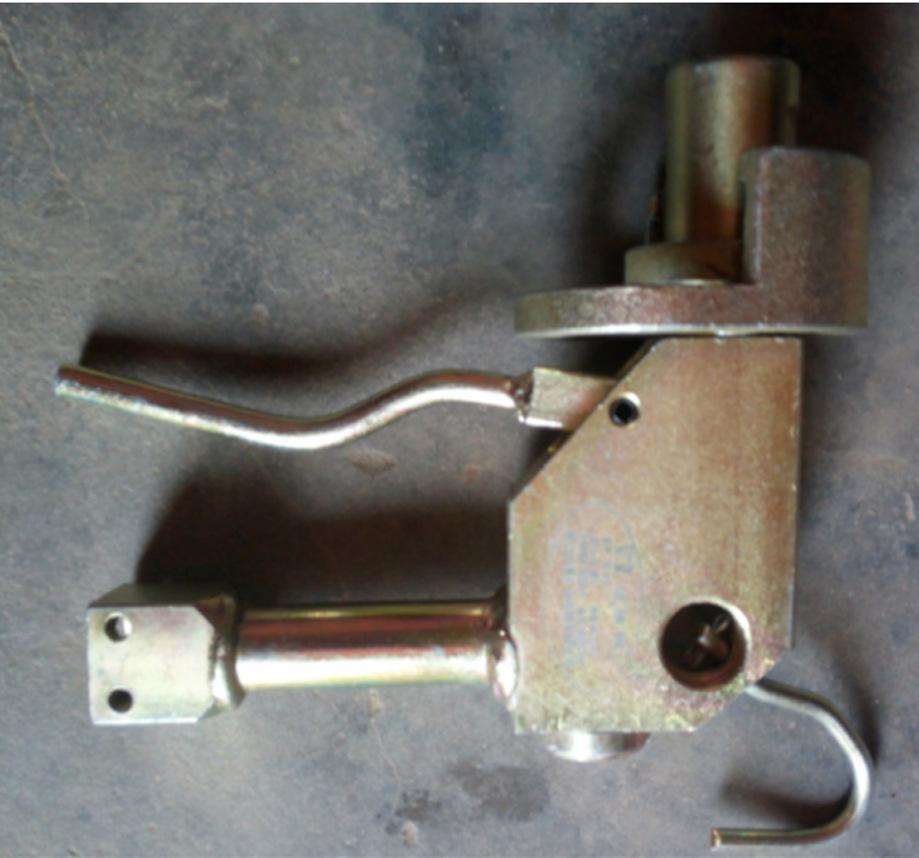

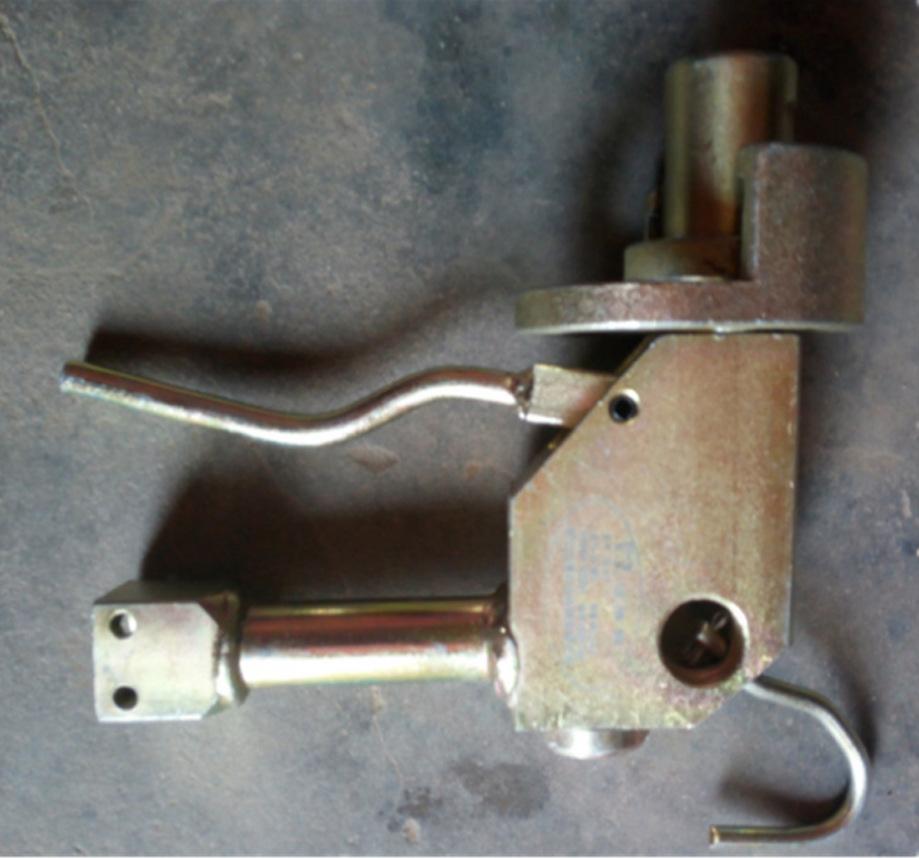

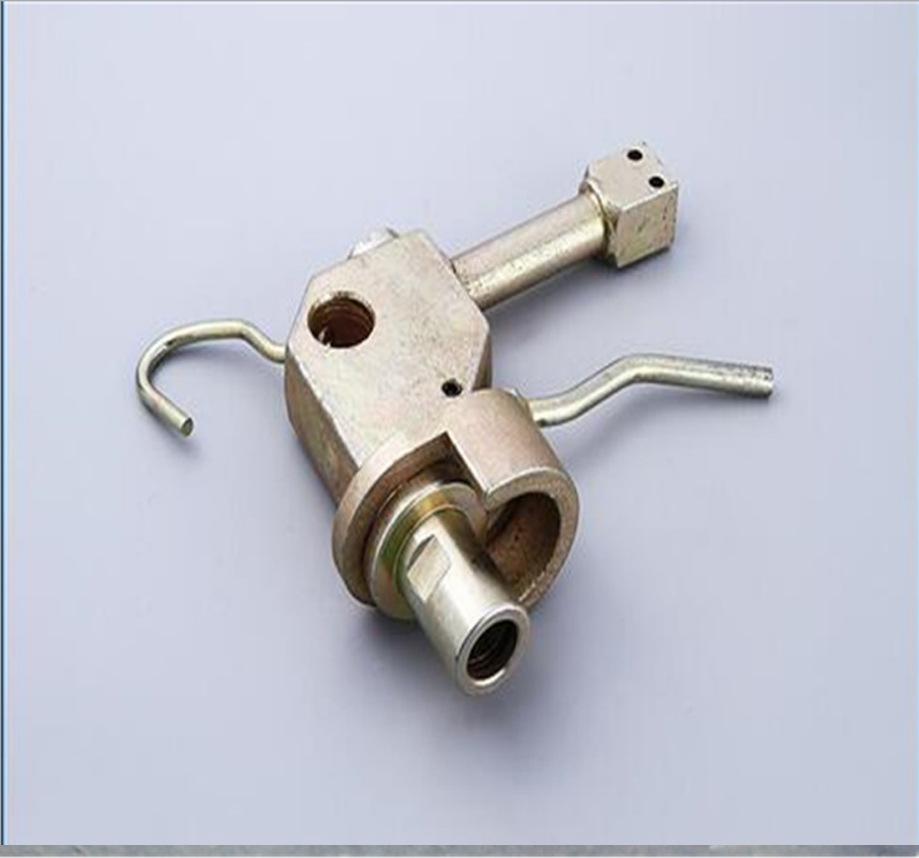

Uma pistola de injeção de pressão constante adequada para hélices hidráulicas simples em minas de carvão. A pistola de injeção de líquido consiste em um bico de injeção de líquido, um tubo de entrada de líquido com anel elástico, um corpo da pistola, um pistão diferencial, uma haste ejetora de controle, uma porca de ajuste, um dispositivo manual, uma mola, etc. trave a haste ejetora e abra a válvula de entrada de líquido. O método de bloqueio é mecânico. Quando a força de suporte inicial do único suporte hidráulico atinge o valor especificado, o pistão diferencial é desbloqueado automaticamente através do diferencial hidráulico e fecha a válvula de entrada de líquido. A válvula de entrada também pode ser fechada por dispositivo manual. A pistola de injeção de líquido de pressão constante pode ajustar o tamanho da força da mola ajustando a porca e ajustando a força de suporte inicial do suporte hidráulico único.
Desempenho técnico:

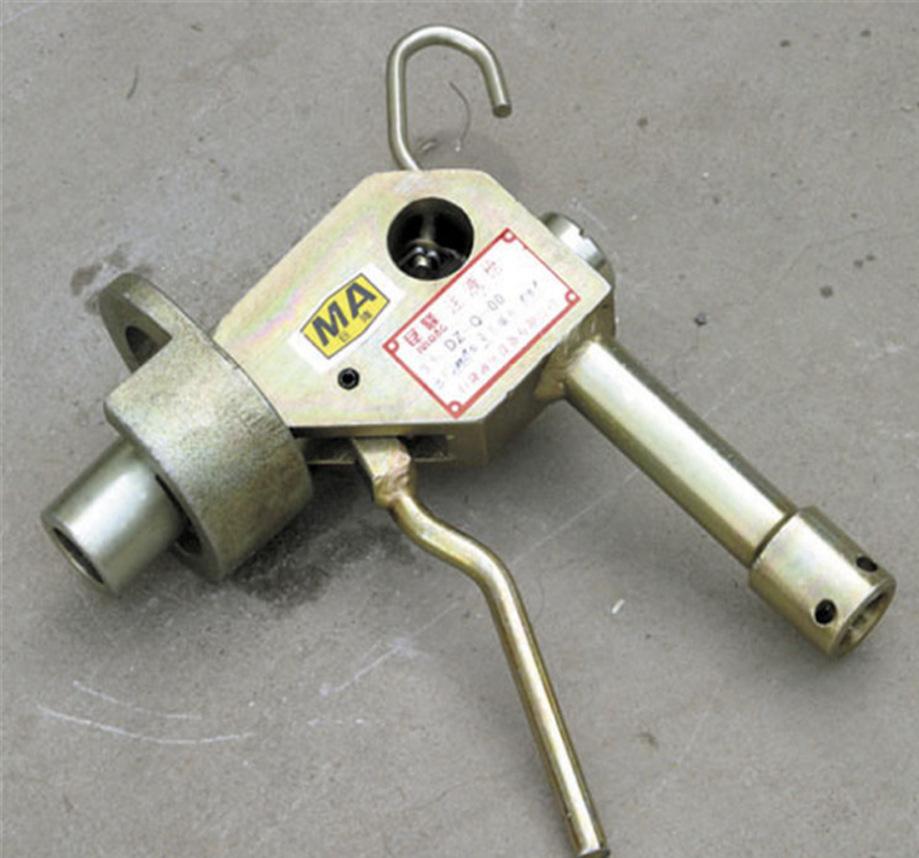

Modelo: DZ-Q1
1. Pressão de trabalho: 15-20MPa
2. Lidar com força durante a injeção: 157N
3. Meio de trabalho: emulsão contendo 1%-2% M10
princípio de trabalho:
Uma pistola de injeção de líquido usada para um único suporte hidráulico para mineração compreende: um corpo de válvula, uma luva de travamento, uma alça, uma haste de pressão, uma luva de isolamento, uma sede de válvula unidirecional, uma esfera de aço, uma mola, um parafuso de fixação e uma saída de líquido. Uma junta é usada para conectar um tubo de entrada de líquido na extremidade traseira do corpo da válvula, a alça é conectada ao corpo da válvula através de um eixo de pino e a luva de isolamento, a sede da válvula unidirecional, a esfera de aço e o a mola está disposta sequencialmente na parte traseira do corpo da válvula. Uma ranhura de fluxo de líquido é aberta no corpo da válvula e a parte externa da ranhura de fluxo de líquido é vedada por uma placa de vedação. Um orifício de líquido dianteiro está disposto na frente do corpo da válvula, e um orifício de fluxo de líquido traseiro e uma ranhura de fluxo de líquido em arco semicircular estão dispostos na luva de isolamento. O orifício de líquido dianteiro e o orifício de fluxo de líquido traseiro são conectados através da ranhura de fluxo de líquido. A tecnologia de processamento é relativamente simples e possui características de estrutura compacta, tamanho pequeno, bom desempenho de vedação, etc.
Descrição detalhada:
