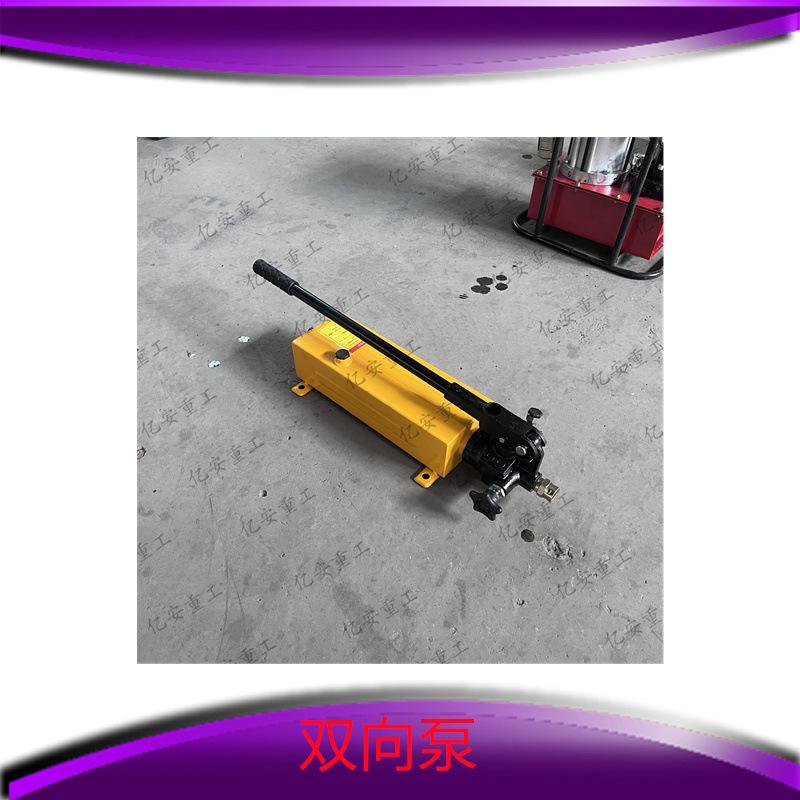

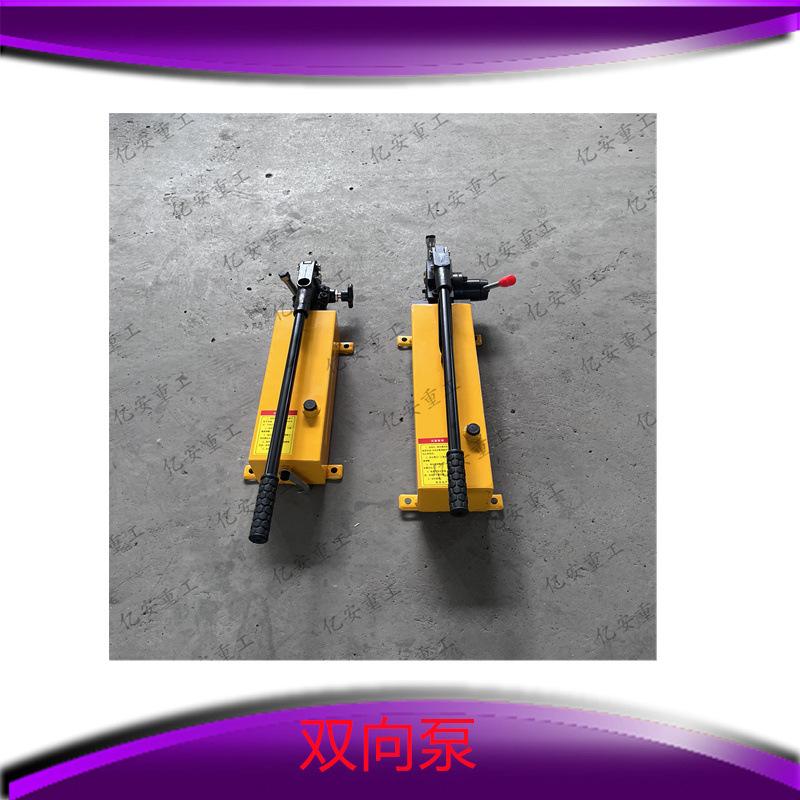

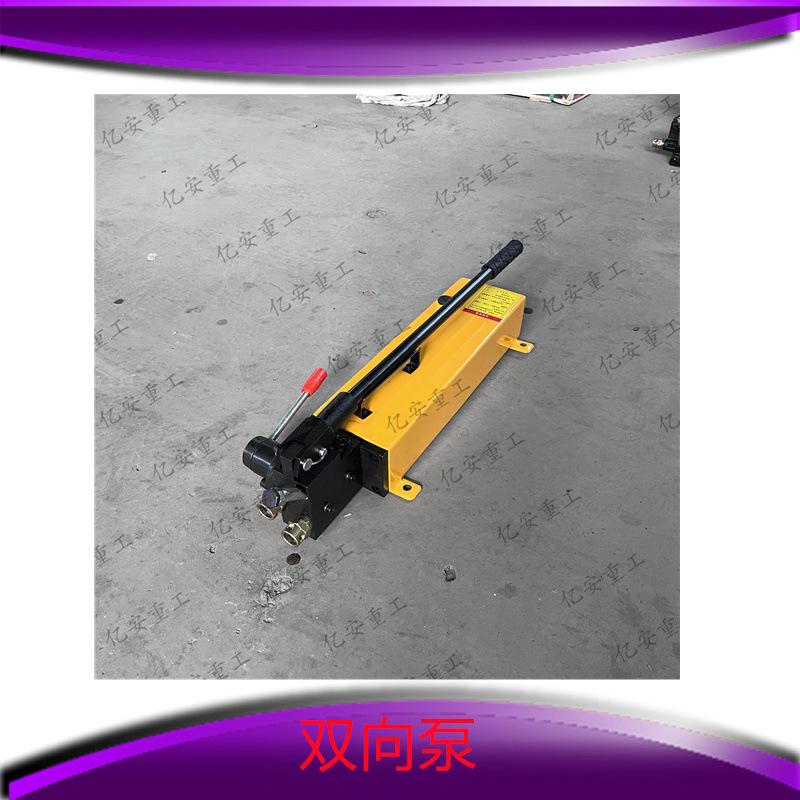

SYB-2SBomba hidráulica manual bidirecional
Uso do produto
A bomba hidráulica manual é usada em conjunto com o macaco tensor, cortador, removedor de âncora ou outras ferramentas hidráulicas e é fácil de operar.,Fácil de transportar,É uma fonte de energia ideal.
Parâmetros técnicos: Alta pressão
Pressão nominal: 63MPa
Deslocamento nominal de alta pressão: 2,3 ml/tempo
Pressão nominal de baixa pressão: 1MPa
Deslocamento nominal de baixa pressão: 12,5 ml/tempo
Força da manivela: ≤500N
Peso: 7Kg
Dimensões (mm): 640×170×150 Capacidade de armazenamento de óleo: 4L
Outra descrição: com válvula reversora e saída dupla
Os principais parâmetros técnicos
|
projeto modelo |
imprensa forçaMPa |
fluxoml/Segunda categoria |
Força da manivelaN |
Dimensões longo×Largura×alto |
Capacidade de armazenamento de petróleoeu |
pesoKg |
|||
|
alta pressão |
pressão baixa |
alta pressão |
pressão baixa |
||||||
|
SYB-1 |
63 |
1 |
2.3 |
12,5 |
500 |
640×170×150 |
0,7 |
9 |
|
|
SYB-2 |
63 |
1 |
2.3 |
12,5 |
500 |
500×180×150 |
3 |
10 |
|
|
SYB-2S |
63 |
1 |
2.3 |
12,5 |
500 |
600×180×150 |
3 |
12 |
|
|
SYB-2A |
63 |
1 |
2.3 |
12,5 |
500 |
600×180×150 |
4 |
10 |
|
|
SYB-2B-1S |
63 |
1 |
6 |
45 |
500 |
500×220×260 |
10 |
16 |
|
|
Estrutura principal e funções de cada parte |
|
||||||||
Estrutura principal e funções de cada parte
A bomba de óleo manual é composta pelas seguintes partes: 1. Corpo da bomba; 2. Alça; 3. Tanque de armazenamento de óleo; 4. Banco traseiro
1. Corpo da bomba: O corpo da bomba é a parte principal da bomba de óleo. A câmara de trabalho de alta pressão, câmara de trabalho de baixa pressão, duas válvulas unidirecionais, válvula de alta pressão (válvula de segurança), válvula de baixa pressão, válvula de descarga, duas válvulas de retenção, entrada de óleo, etc. Os buracos em vários lugares estão organicamente conectados. As duas válvulas unidirecionais evitam que o óleo sob pressão retorne. As especificações e funções das duas válvulas unidirecionais são as mesmas. A função da válvula de baixa pressão e da válvula de alta pressão é o controle de pressão. A pressão é controlada em 1,5MPa e 63MPa respectivamente. As duas esferas de aço na entrada de óleo são válvulas de retenção. Após a conclusão do trabalho, afrouxe a válvula de descarga e o óleo sob pressão flui de volta para o tubo de armazenamento de óleo para concluir o trabalho de descarga.
2. Peça da alça: composta principalmente por uma haste de pressão e uma alça de pressão. Ele está conectado ao corpo da bomba e ao êmbolo por dois pinos. A força manual atua na haste de pressão, acionando o êmbolo para retribuir e gerar pressão de óleo.
3. Existem orifícios para enchimento de óleo e liberação de ar no banco traseiro ou no tanque de óleo. Afrouxe os parafusos para liberar e inspirar o ar.
