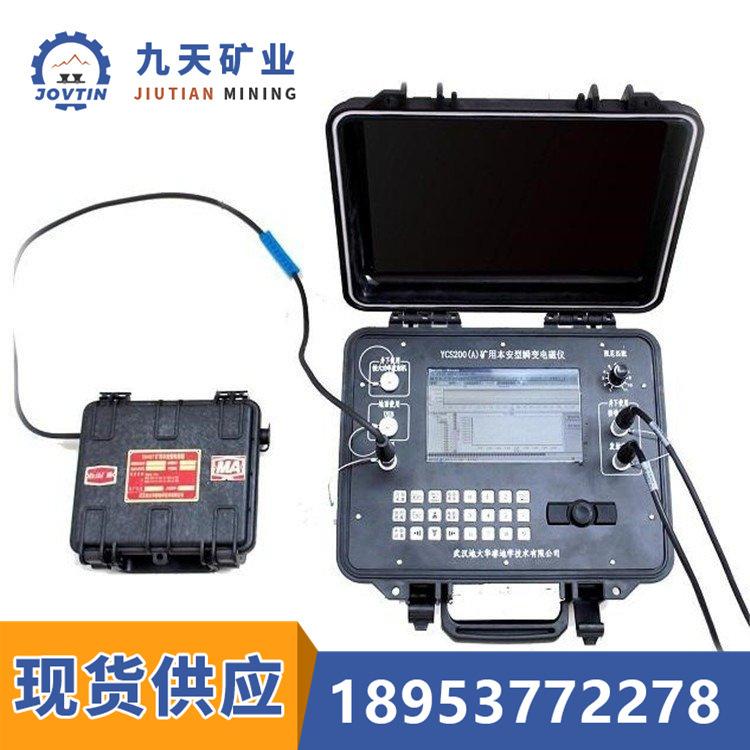

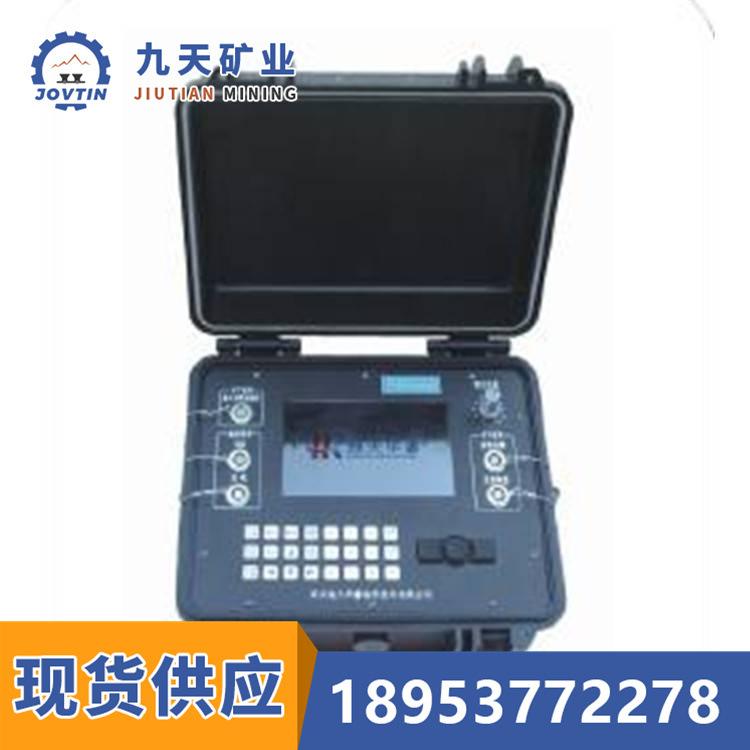

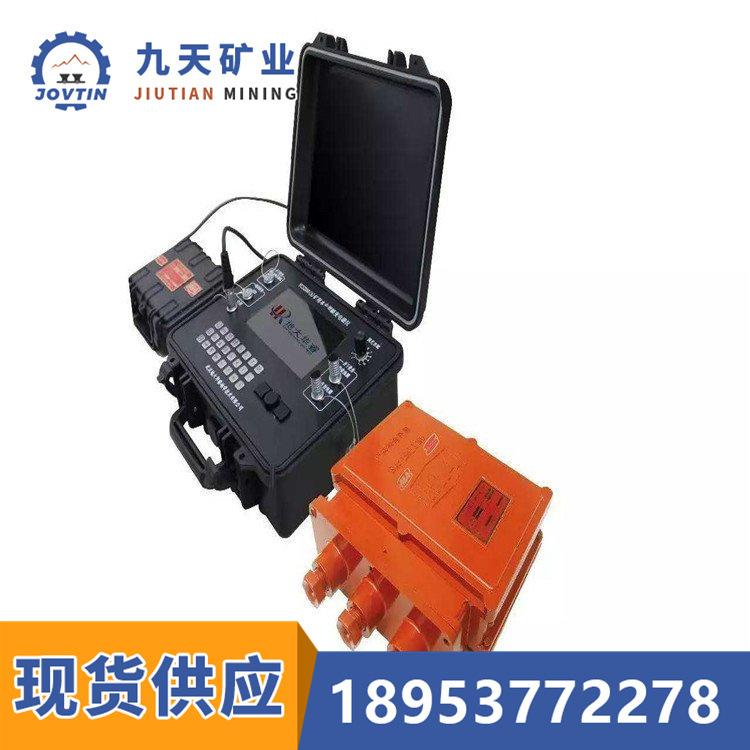

MeuYCS200(a)instrumento eletromagnético transitório
Características do produto de instrumento eletromagnético transitório:
◆Transmissor, receptor e fonte de alimentação são integrados em um;
◆Alta eficiência de trabalho, mais de 500 pontos de sondagem podem ser concluídos todos os dias;
◆A profundidade de detecção do avanço da mina é superior a cerca de 180 metros;
◆O curto tempo de desligamento reduz bastante a área cega de medição;
◆ Dados de medição de exportação USB
◆Alta relação sinal-ruído;
◆Forte capacidade de penetrar em baixa resistência;
◆ Amostragem rápida de alta densidade, alta resolução e grande dinâmica;
◆Avisos inteligentes, desenho automático após medição;
Especificações técnicas do instrumento eletromagnético transitório
CPU: ARM CORTEX A9 de baixo consumo
sistema operacional:WINCE6.0
tela grande:Tela LCD de 10,4 polegadas, modo de exibição 1024*800, operação com tela sensível ao toque
Fonte de energia:12V
Saída de dados:USB
Fonte de alimentação do instrumento: bateria embutida de níquel-hidrogênio de alta energia, capacidade12V/9AH
Adapte-se ao ambiente: à prova de umidade, à prova de poeira, à prova de explosão
Temperatura de operação:-10~50℃
Especificações técnicas do receptor
alta velocidadeConversor A/D: resolução de 24 bits;
Faixa Dinâmica:180dB;
Resolução do sinal:24 bits
Taxa de amostragem:1μs
Número de sobreposições:1-40960 (selecionado pelo usuário)
Resolução pequena:5nV
Modo de sincronização: auto-sincronização
Temperatura de operação:-30℃~80℃
Especificações técnicas do transmissor
Tempo livre:Carga de resistência pura de 0,1 μs, o valor real depende do tamanho da bobina de transmissão, do número de voltas e da corrente de transmissão;
Potência de saída instantânea (L):36;
Tensão de saída do transmissor:12V;
Tamanho da bobina do transmissor:Bobina 2M×2M (personalizável pelo usuário);
Frequência de transmissão (Hz):6,25,12,5,25,62,5,125,250,500;
Transmitindo corrente de pulso:5.8A;
Forma de onda: O ciclo de trabalho éOnda quadrada bipolar 1:1.
Campo de aplicação de instrumentos eletromagnéticos transitórios
Detectar aquíferos, conteúdo de água de falhas, estruturas estratigráficas e sumidouros no solo;
Detecção subterrânea de propriedades e estruturas aquáticas dentro da área de mineração e em frente à cabeça do túnel;
Detectar a profundidade e ocorrência de corpos de minério bons condutores e estruturas portadoras de minério;
Detectar fornos antigos e seu teor de umidade;
Pesquisas de engenharia e ambientais.
As características deste instrumento em comparação com instrumentos semelhantes:
(1) A única bobina leve com transmissor e receptor integrado na China e no exterior, pesando apenas um quarto dos instrumentos similares;
(2) O instrumento pesa 2,5 kg, o que é muito leve entre instrumentos similares e fácil de transportar e operar;
(3) O instrumento possui uma tela de 10 polegadas e resolução de 1024X800, que é uma tela de altíssima resolução entre instrumentos similares.
