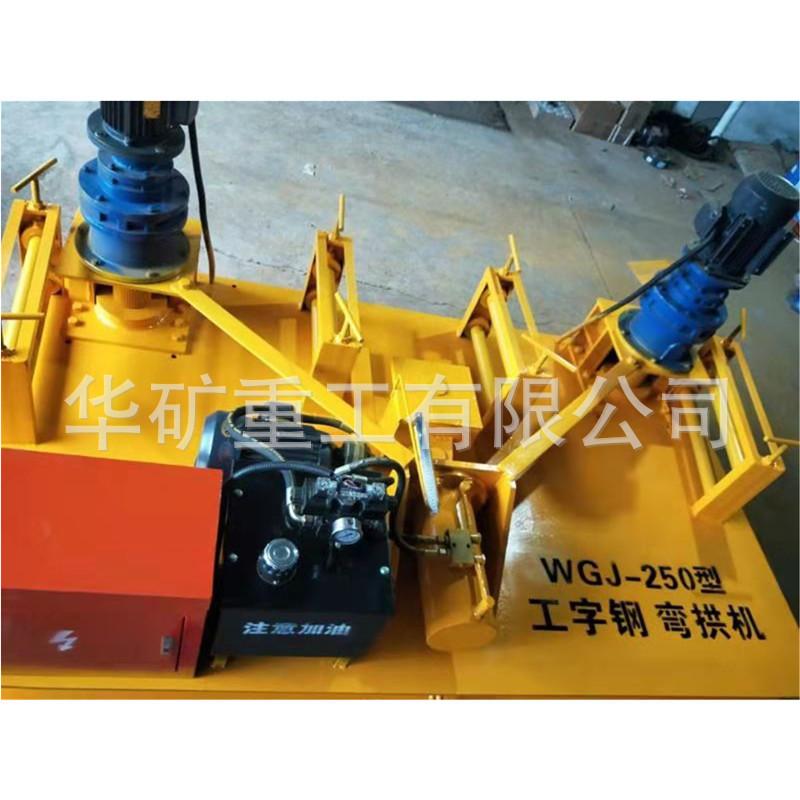

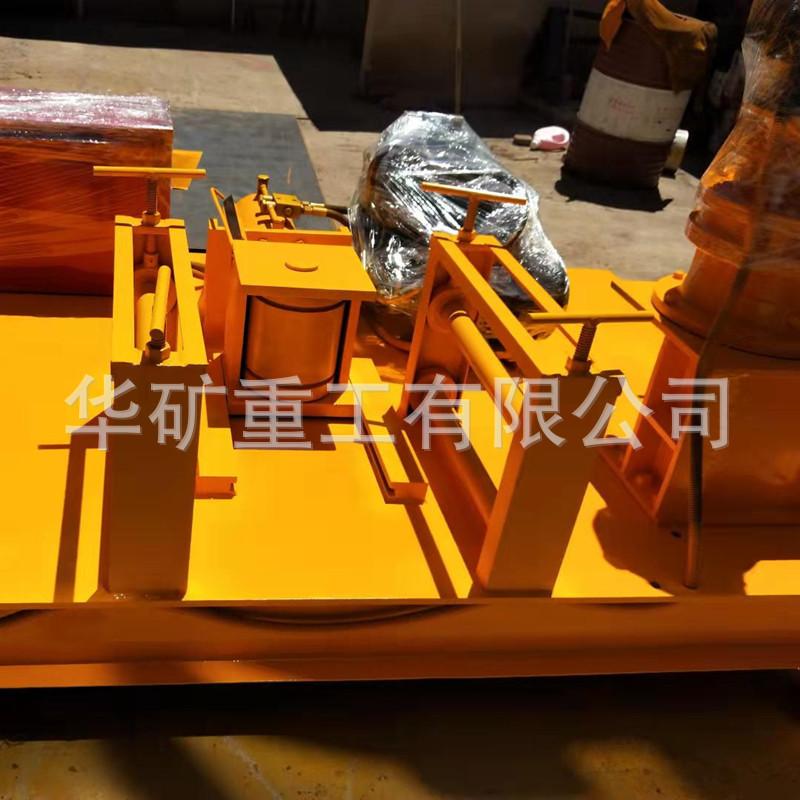

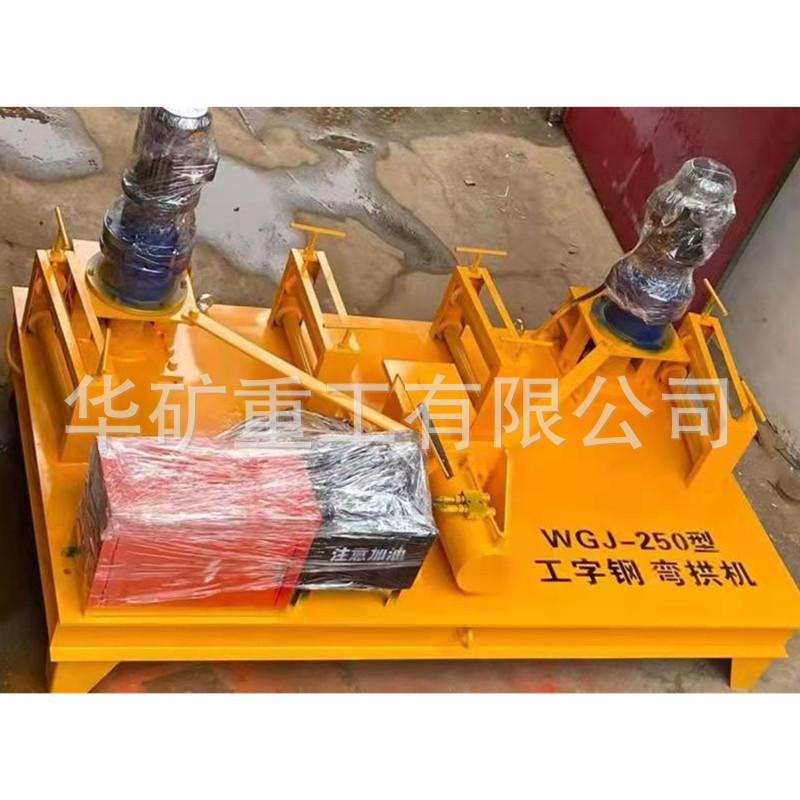

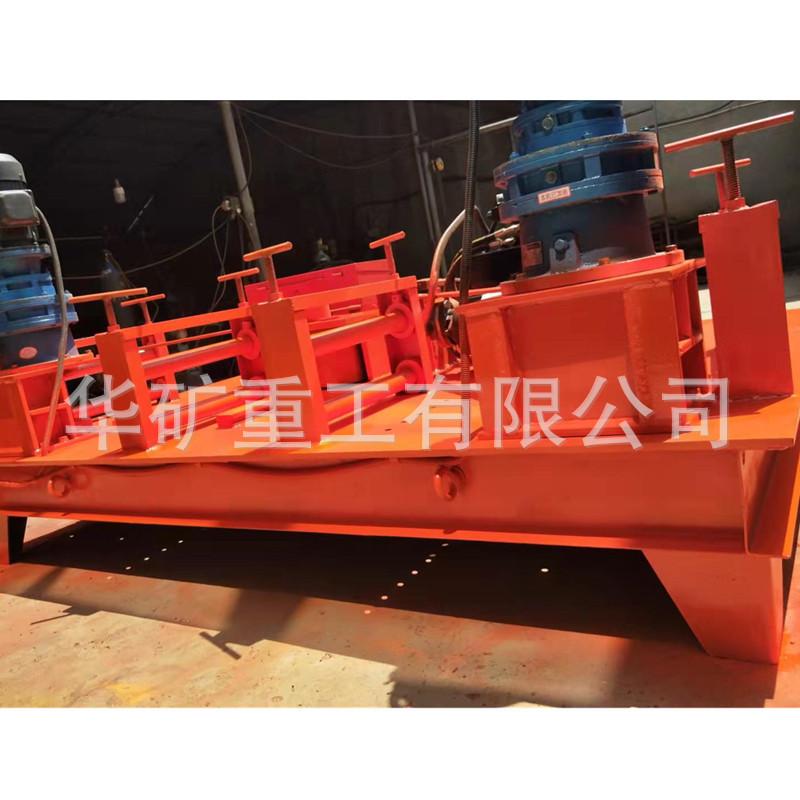

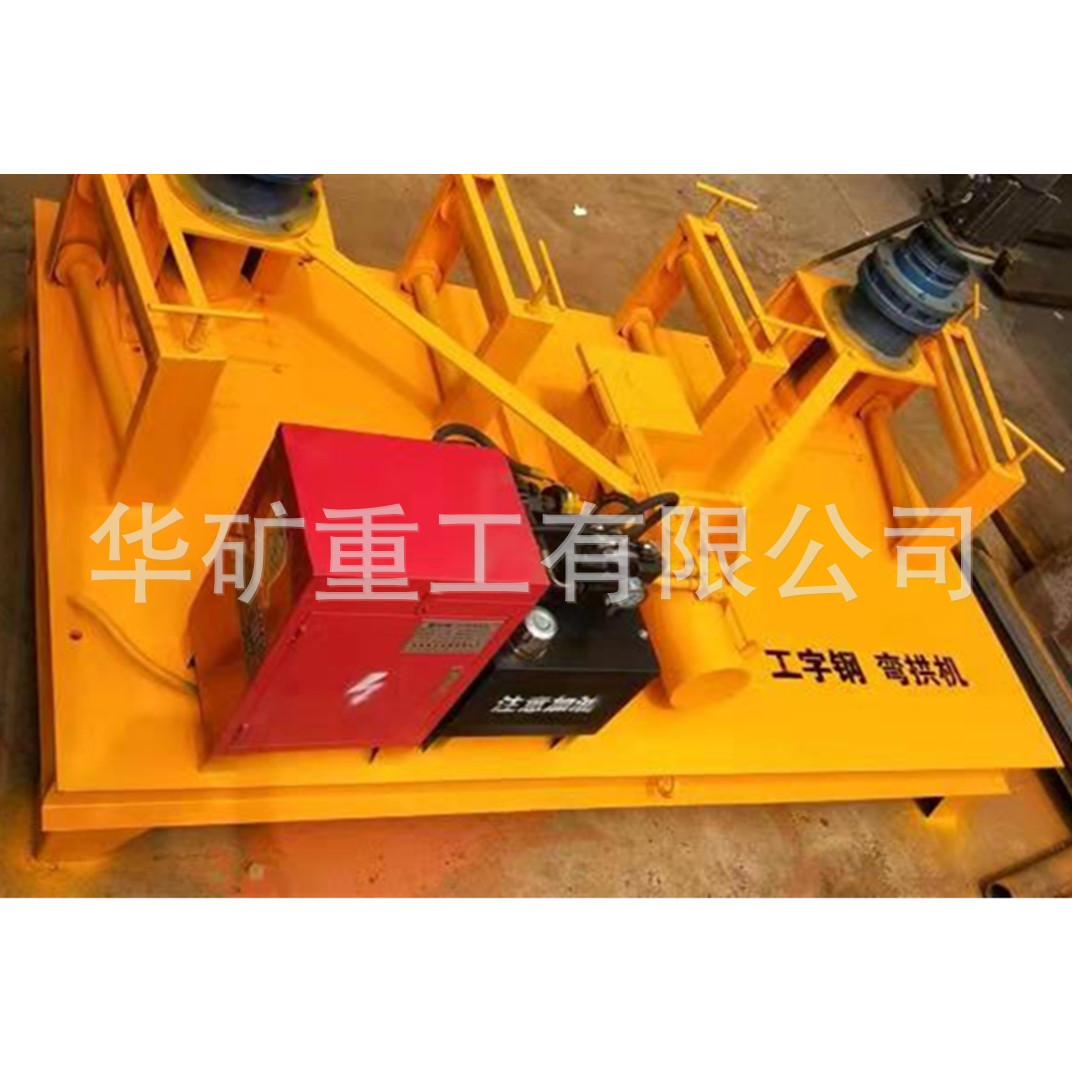

Detalhes do produto da máquina dobradeira em arco de viga I

A máquina dobradeira de viga I (máquina dobradeira de arco frio) é um novo tipo de produto de dobra de aço totalmente automático. (Desempenho) Adota sistema hidráulico, com características de transmissão estável e alta pressão. É usado principalmente para dobrar vigas I, canais de aço, cantoneiras de aço, aço em forma de U e outros perfis em túneis, metrôs, estações hidrelétricas, cavernas subterrâneas, etc.

A máquina curvadora de arco de viga I é um novo tipo de equipamento para processamento e fabricação de estruturas de arco de aço para suporte de túneis. É composto por seis partes principais: base, transmissão mecânica, sistema de dobra a frio, sistema hidráulico, sistema de controle elétrico e sistema auxiliar.

Instruções de operação da máquina dobradeira em arco de viga I:

1. Durante a operação, a seção de aço a ser dobrada a frio é empurrada entre os dois rolos ativos pelo suporte do pórtico do sistema auxiliar, e o sistema hidráulico é iniciado para fazer o cilindro hidráulico empurrar a ranhura em cauda de andorinha e o rolo de dobra a frio para prensar a frio a seção de aço. Quando a curvatura necessária é atingida, o sistema hidráulico é fechado e o sistema de transmissão mecânica é iniciado para fazer o rolo ativo girar e contar com o atrito para impulsionar a seção de aço para avançar suave e lentamente, realizando assim uma operação contínua de dobra a frio.

2. Ao final da dobra a frio, desligue o sistema de transmissão mecânica e ligue o sistema hidráulico ao mesmo tempo para retrair o cilindro hidráulico. Basta colocar o aço moldado a frio no suporte da porta do sistema auxiliar

3. Esta operação de dobra a frio garante a resistência do material, melhora a qualidade da estrutura em arco de aço de suporte, melhora muito a eficiência do trabalho e a operação é simples e clara. Comparada com a prensa, a dobradeira a frio tem um bom desempenho de trabalho.

Estrutura da máquina dobradeira em arco de viga I e princípio de funcionamento:
O equipamento consiste em um motor principal, um redutor, um rolo, um motor de bomba de óleo, uma bomba de óleo de engrenagem, uma válvula de transbordamento, uma válvula de reversão eletromagnética, um cilindro de óleo de trabalho, uma roda superior e um tanque de óleo, etc. diagrama esquemático elétrico e o diagrama esquemático hidráulico.
Princípio de funcionamento: Coloque a viga I na dobradeira a frio e, após entrar em contato com o rolo acionado pelo redutor, alimente e trave a alça de fixação, ligue o grupo da bomba de óleo do motor e a saída de óleo de alta pressão pelo óleo elétrico a bomba passa pela válvula de transbordamento (a pressão necessária pode ser ajustada) e entra na válvula eletro-hidráulica. A válvula eletro-hidráulica e o interruptor de avanço gradual (entrada e saída) controlam o funcionamento do cilindro. O cilindro de trabalho avança e inicia o cálculo quando a viga I é fixada contra os três rolos de suporte e nenhuma deformação por flexão ocorre. O comprimento do avanço do cilindro é de 10 mm a 15 mm de cada vez. Ligue o motor principal para frente ou para trás e a viga I será acionada pelo motor principal para funcionar. Repita a operação até atingir a quantidade necessária.

Parâmetros do produto da máquina dobradeira em arco de viga I

Raio de curvatura pequeno: ≥1,5m

Velocidade de propulsão do cilindro: 8-15 mm/s

Velocidade ativa do rolo: 7-10 r/min

Pressão do sistema hidráulico: 26Mpa

Potência total: 7,4 kW

Peso da máquina: 2380Kg

Dimensões: 2,6*1,5*1,4M
