Os preços acima são todos feitos de aço inoxidável 304.

Pode personalizar aço inoxidável 316L, aço inoxidável duplex e outros materiais especiais

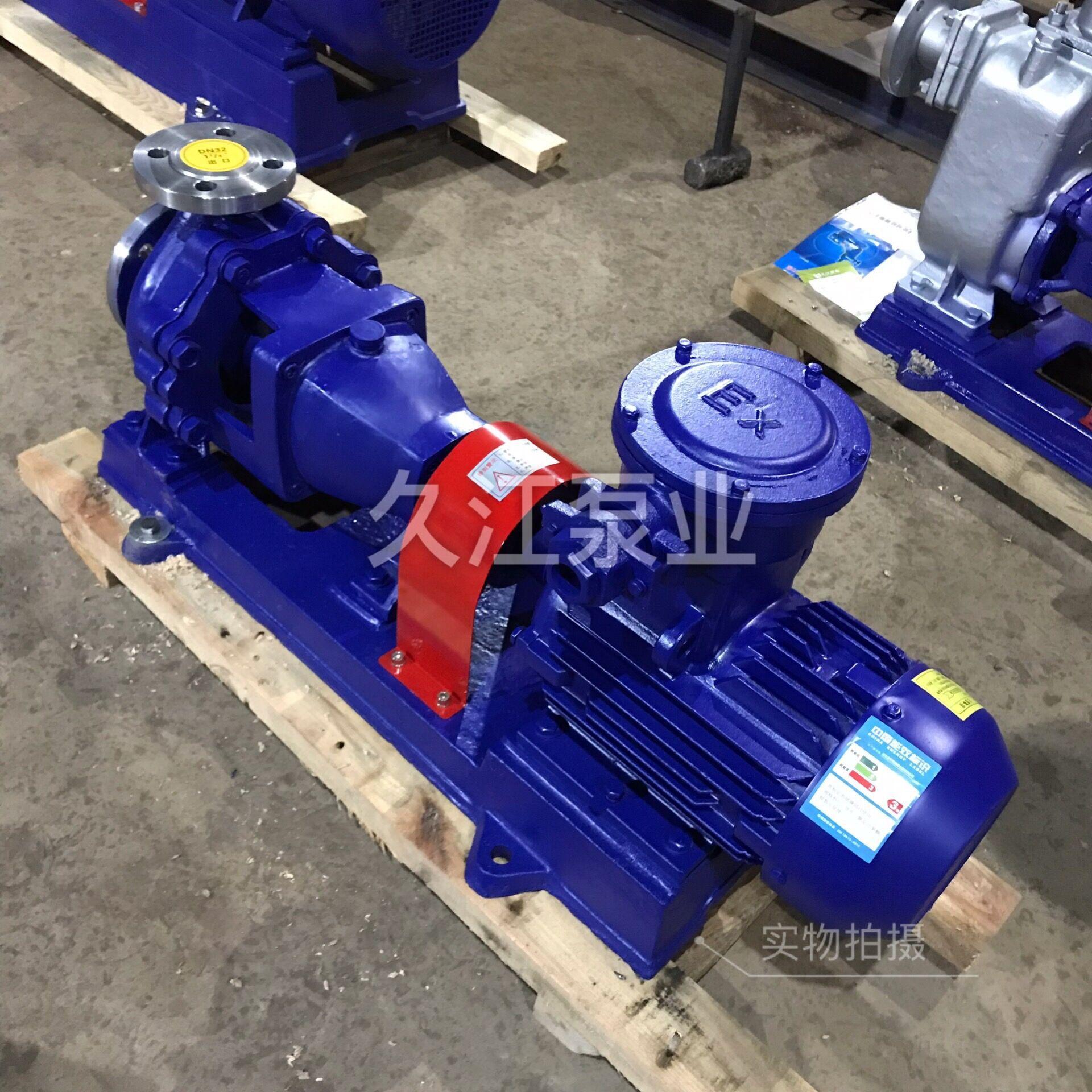

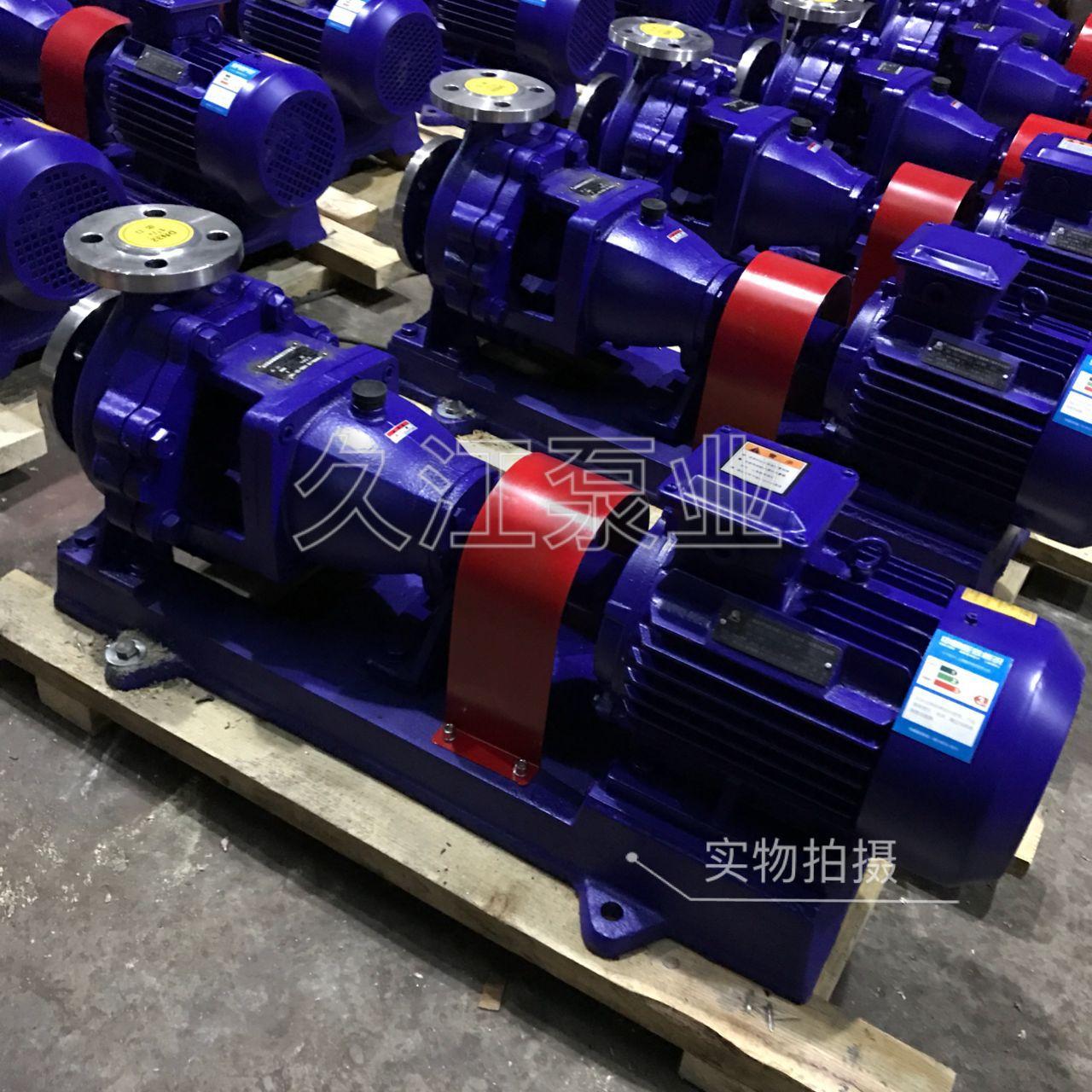

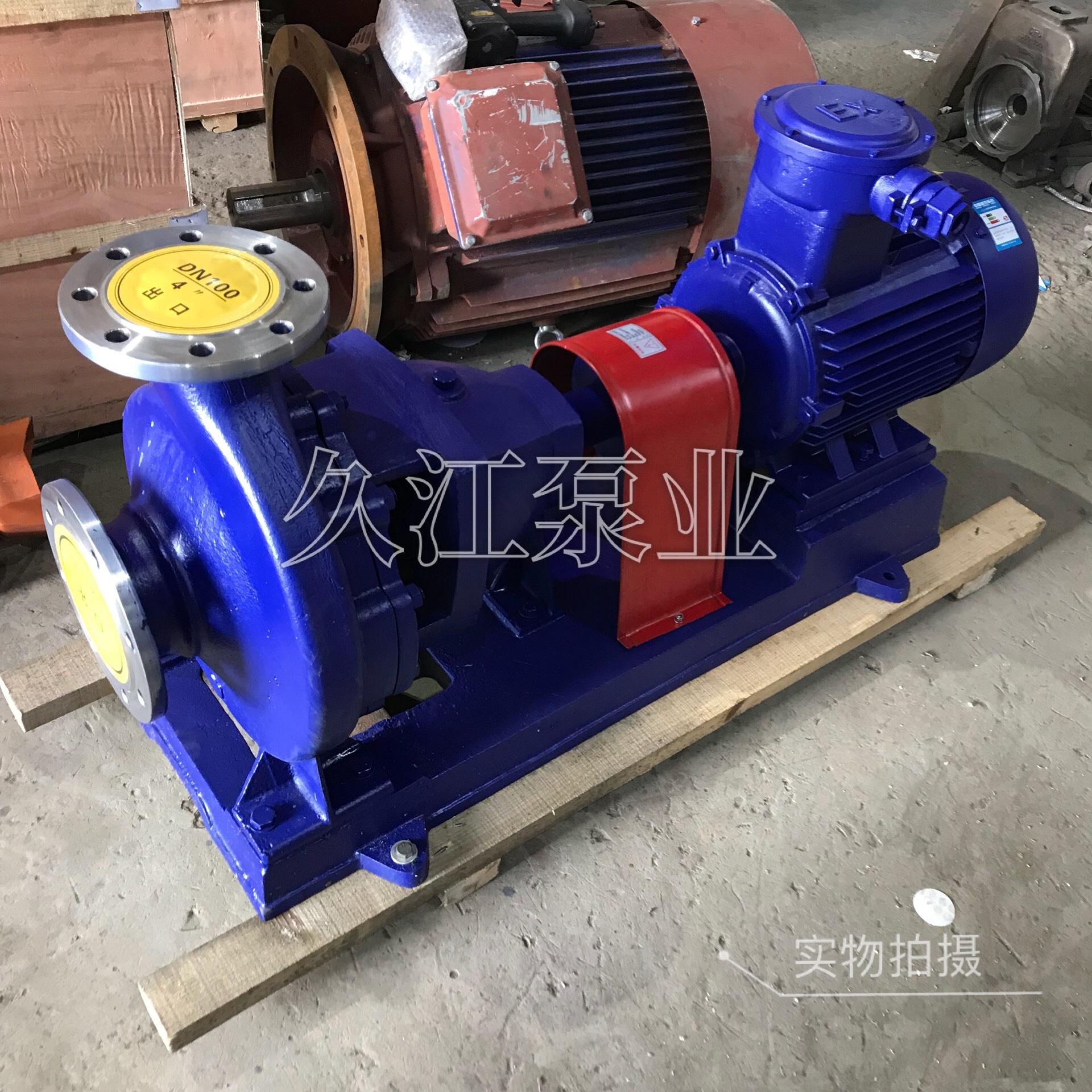

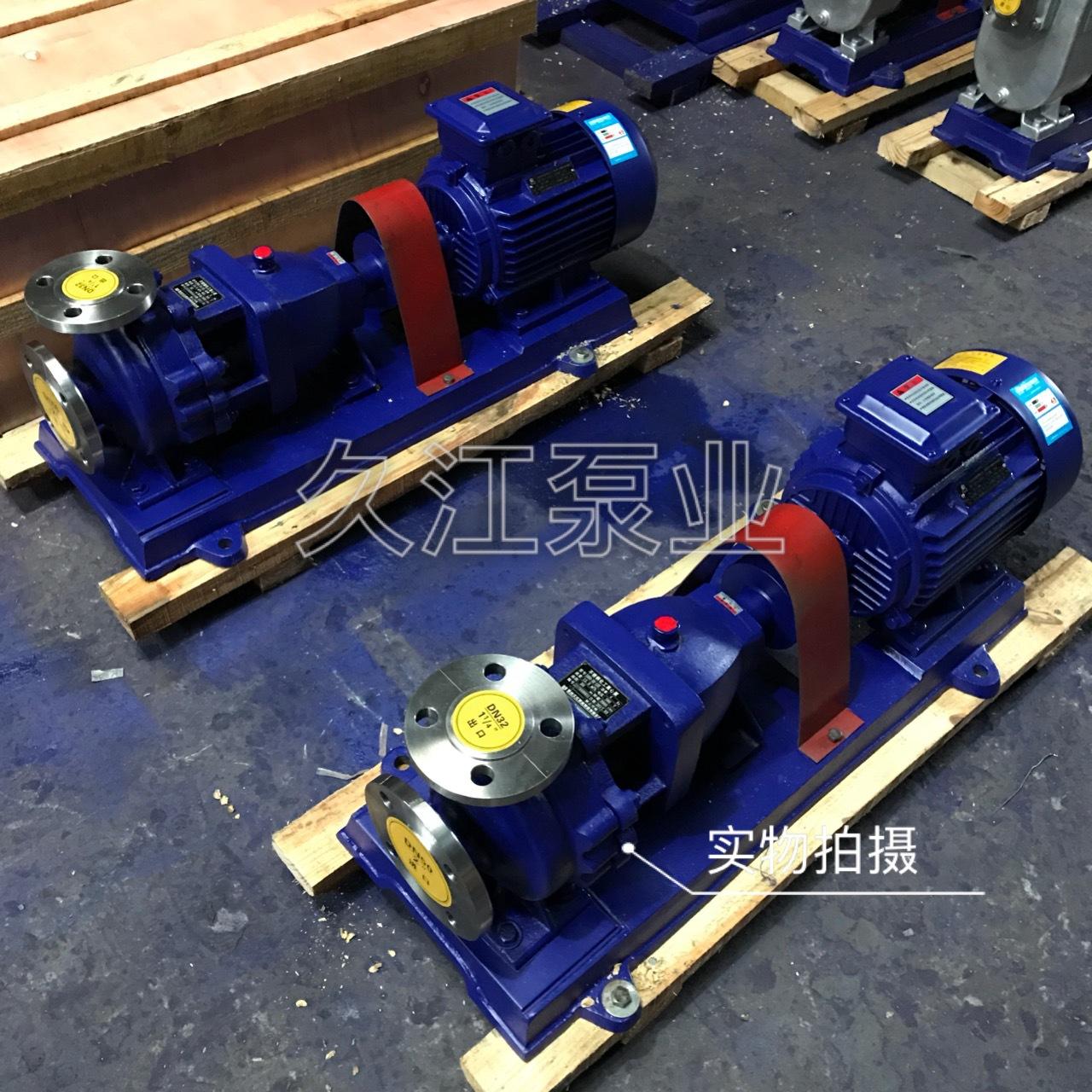

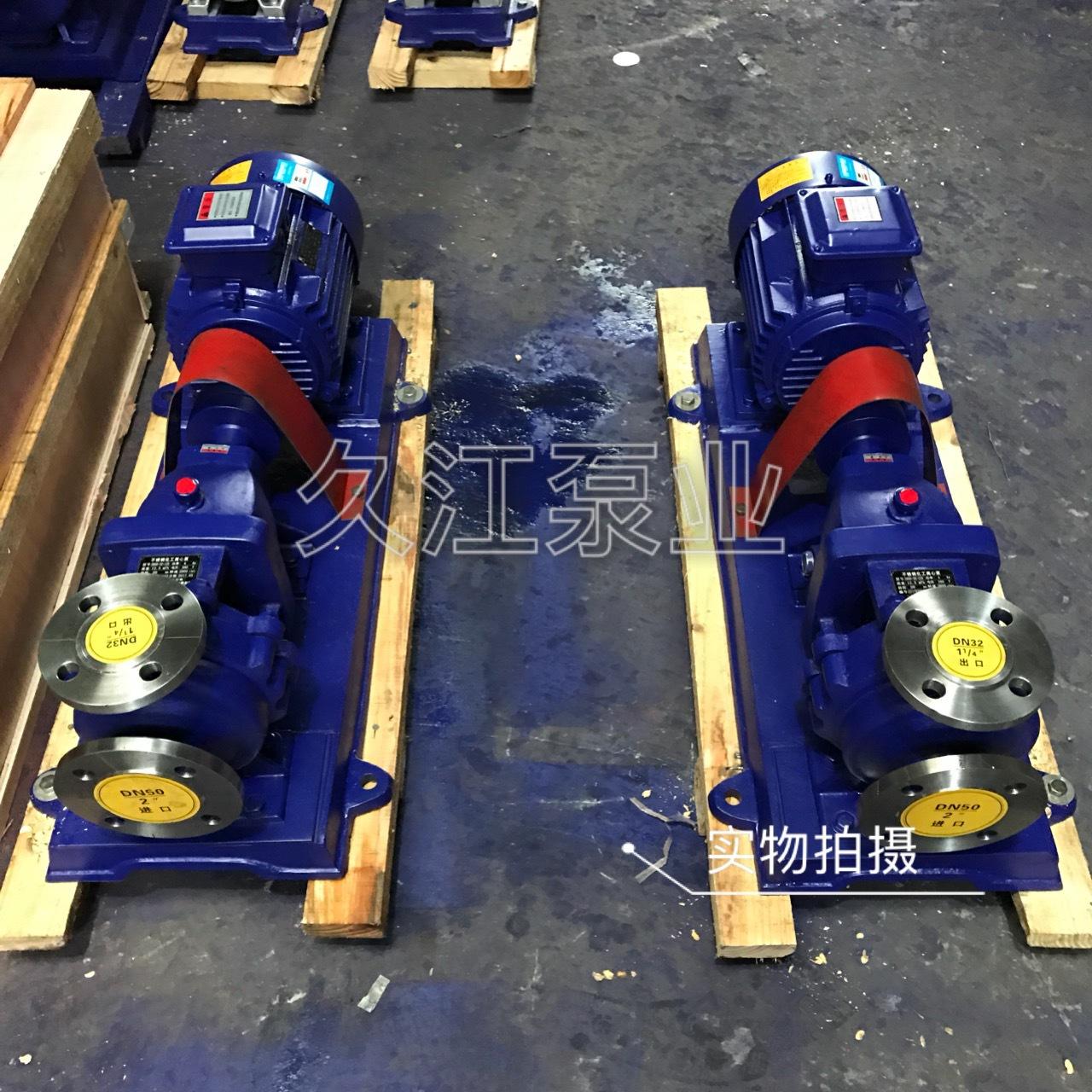

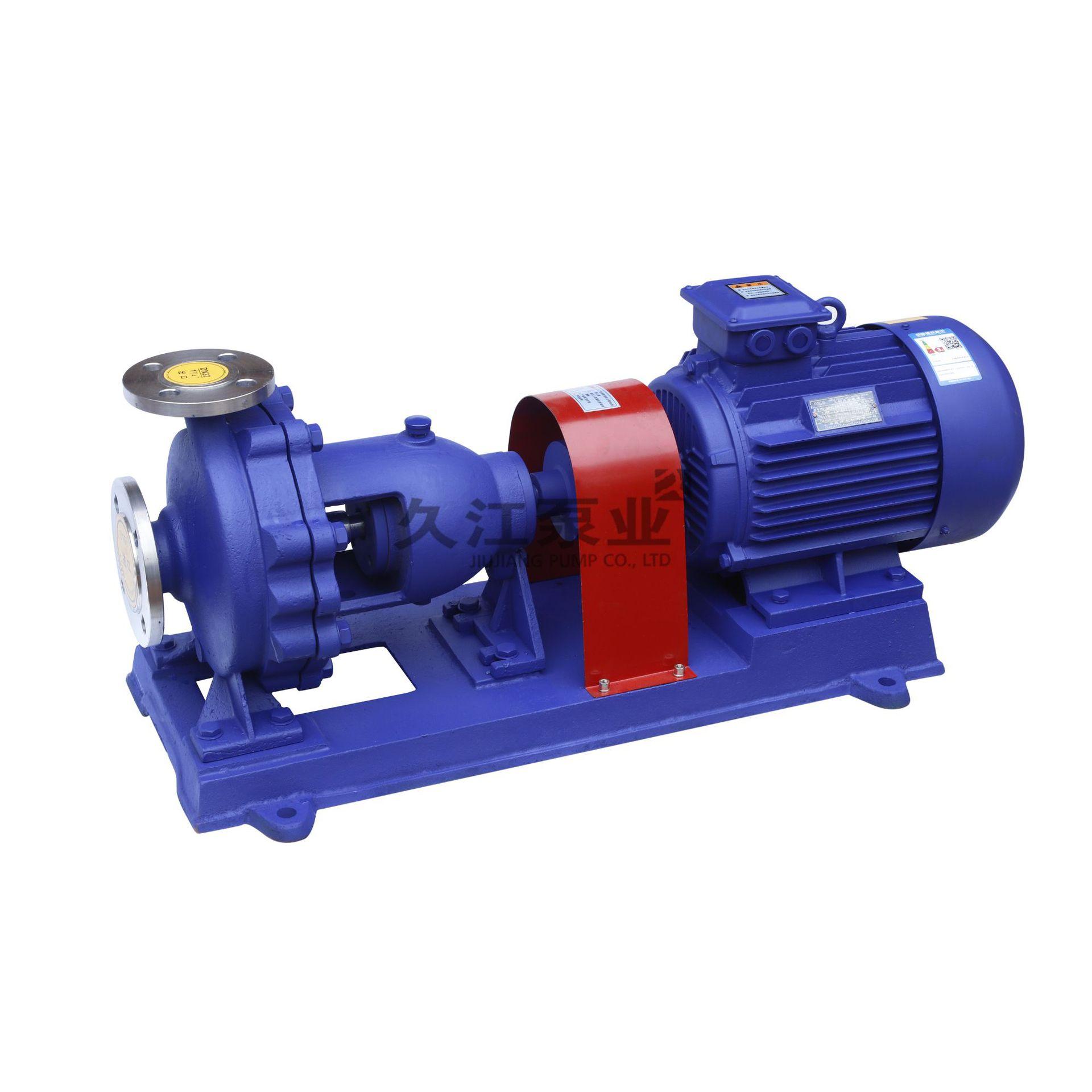

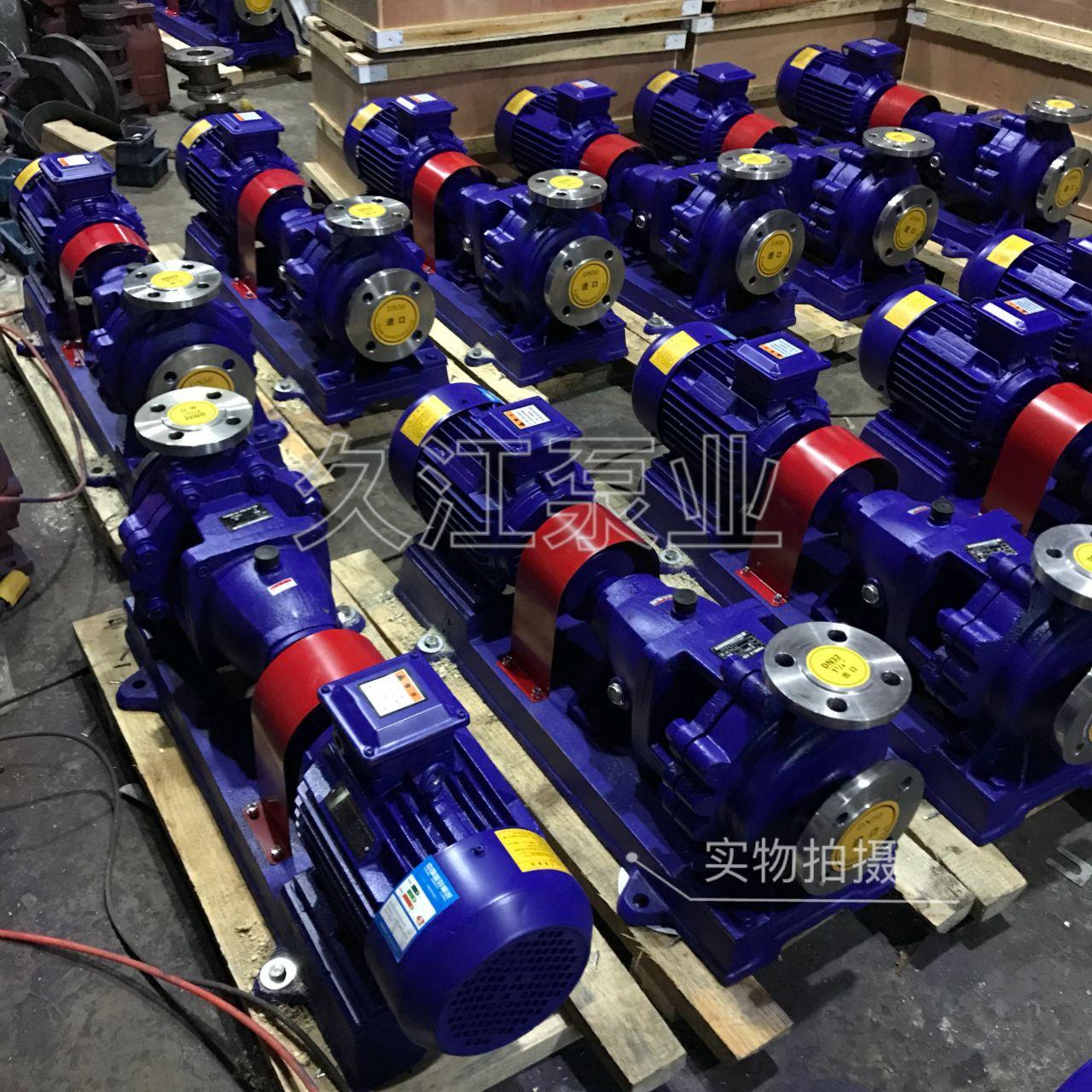

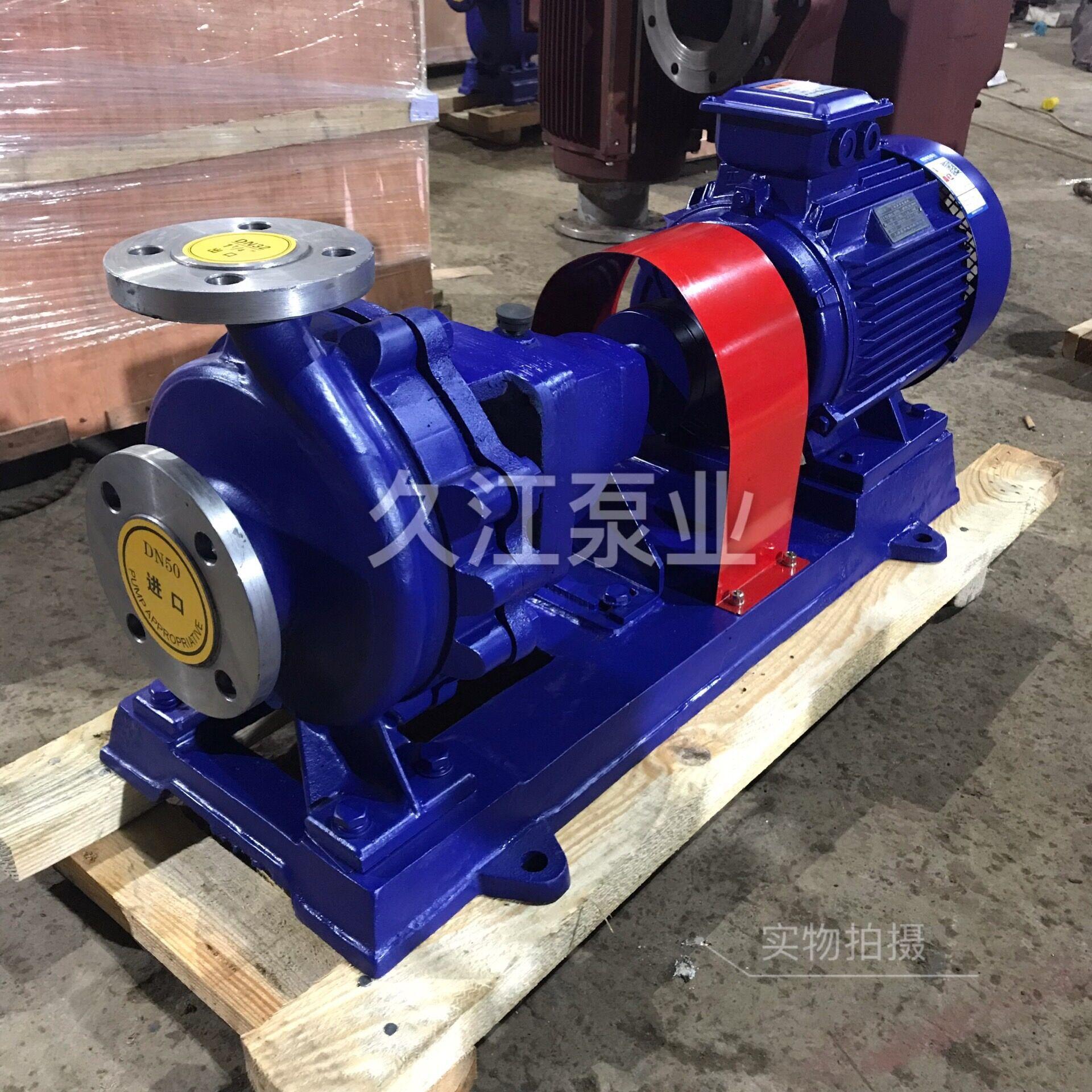

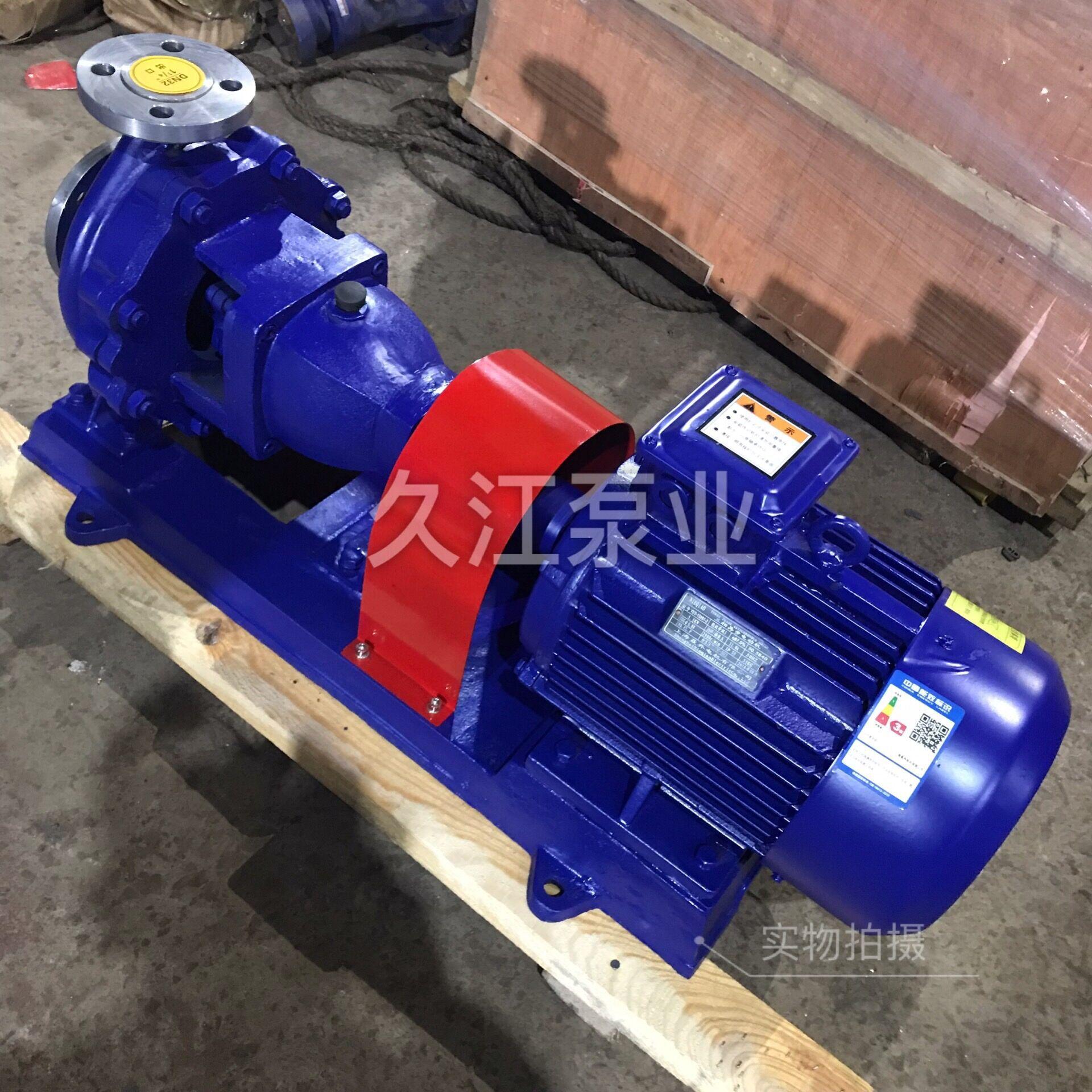

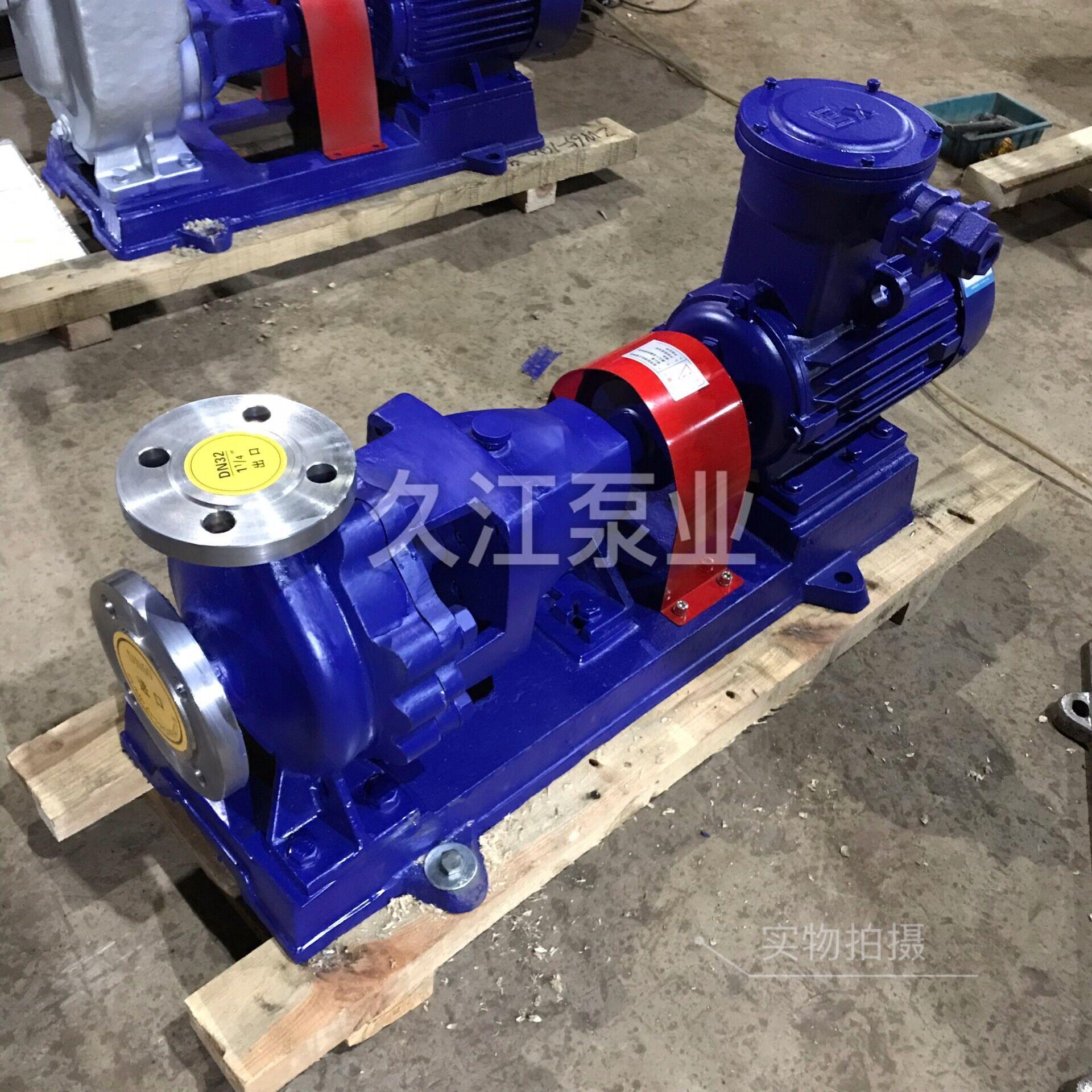

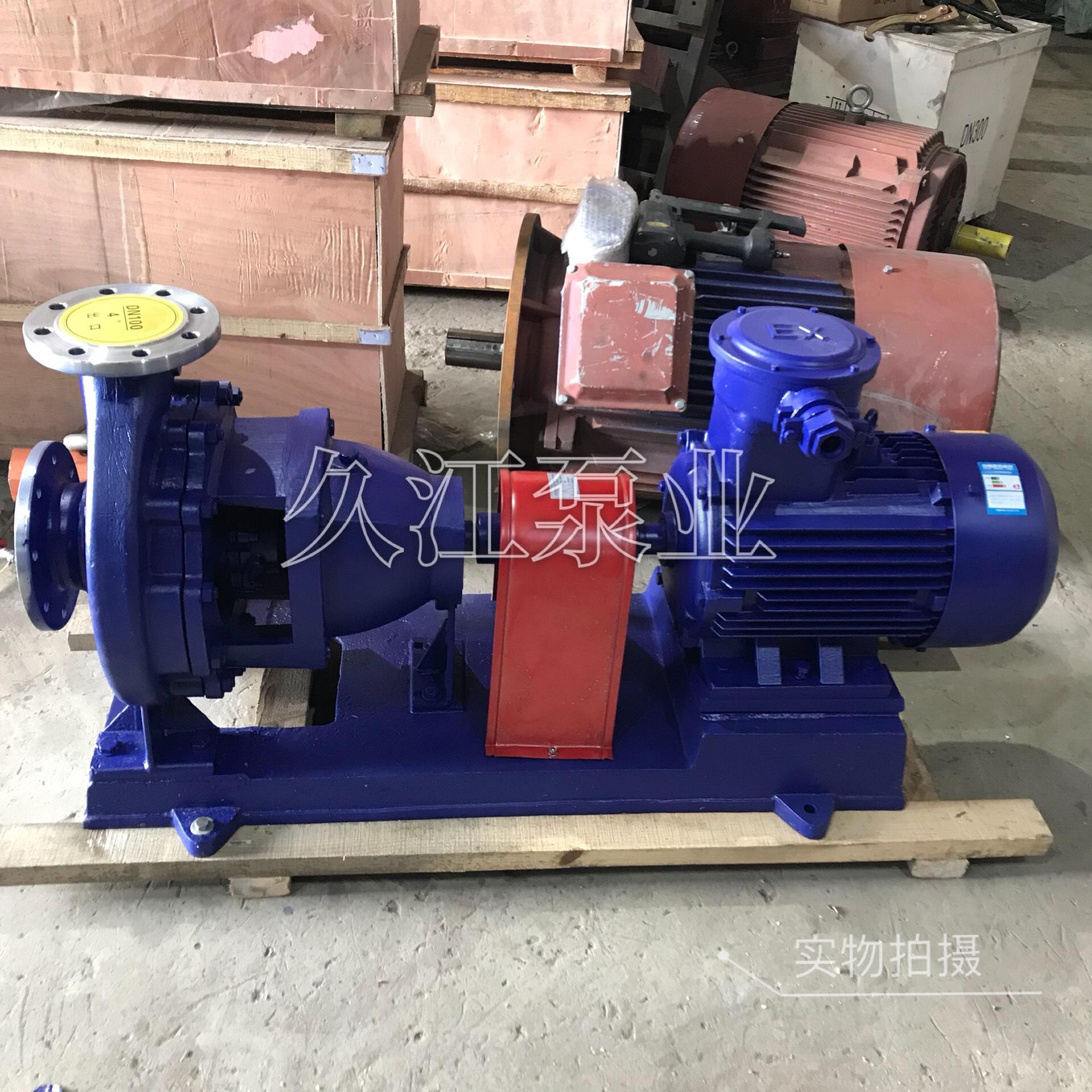

      Bomba centrífuga química de sucção única de estágio único tipo IH, é uma bomba de economia de energia projetada em conjunto por todo o país. É um modelo atualizado de bombas centrífugas de água limpa de estágio único do tipo BA, tipo B e outras. As vantagens incluem: layout razoável de toda a série de desempenho hidráulico, ampla faixa de seleção do usuário e manutenção conveniente; eficiência e elevação de sucção atingiram o nível avançado médio internacional. A bomba química de sucção única de estágio único do tipo IH é adequada para abastecimento e drenagem de água industrial e urbana. Também pode ser usada para drenagem e irrigação agrícola e para transportar água limpa ou outros líquidos com propriedades físicas e químicas semelhantes às da água limpa. A temperatura não é superior a 80 °C.

1、A bomba química de aço inoxidável IH é projetada de acordo com o desempenho e as dimensões especificadas no padrão internacional ISO2858. É composta principalmente de corpo da bomba, tampa da bomba, impulsor, eixo, anel de vedação, bucha e mancal de suspensão.

2.O corpo da bomba e a tampa da bomba da bomba química de aço inoxidável tipo IH são separados da parte traseira do impulsor, que geralmente é chamada de estrutura de abertura traseira. Sua vantagem é que é fácil de consertar. Durante o reparo, o corpo da bomba, a tubulação de sucção, a tubulação de descarga e o motor não são movidos. Apenas a peça de conexão do meio do acoplamento estendido é removida para retirar a parte do rotor para reparo.

3、O invólucro (ou seja, corpo da bomba e tampa da bomba) da bomba química de aço inoxidável IH constitui a sala de trabalho da bomba. O impulsor, eixo e mancal de rolamento são o rotor da bomba. O componente do mancal de suspensão suporta a parte do rotor da bomba, e o mancal de rolamento suporta a força radial e a força axial da bomba.

4、Para equilibrar a força axial da bomba química de aço inoxidável tipo IH, a maioria das bombas é equipada com anéis de vedação na frente e atrás do impulsor, e um furo de balanceamento é fornecido na tampa traseira do impulsor. Como a força axial de algumas bombas não é grande, não há anel de vedação e furo de balanceamento na parte traseira do impulsor.

5.O anel de vedação axial da bomba química de aço inoxidável IH é composto por uma glândula de vedação, um anel de vedação e uma vedação para evitar a entrada de ar ou grandes quantidades de vazamento de água. Se o impulsor da bomba estiver equilibrado, a cavidade com a vedação macia é conectada à porta de sucção do impulsor. Se o líquido na entrada do impulsor estiver em um estado de vácuo, é fácil entrar ar ao longo da superfície da luva do eixo. Portanto, um anel de vedação é instalado na cavidade da vedação para conduzir a água pressurizada na câmara da bomba para o anel de vedação através do pequeno orifício na tampa da bomba para vedação. Se o impulsor da bomba não tiver um orifício de balanceamento, não há problema de vazamento de ar porque a pressão do líquido na parte traseira do impulsor é maior do que a pressão atmosférica, então o anel de vedação pode ser omitido.


6、Para evitar desgaste do eixo, uma luva é instalada onde o eixo passa pela cavidade de vedação. Há um anel de vedação entre a luva e o eixo para evitar entrada de ar ou vazamento de água ao longo da superfície de acoplamento.

7、O modo de transmissão da bomba química de aço inoxidável IH é conectado ao motor por meio de um acoplamento elástico estendido. A direção de rotação da bomba, vista da extremidade de acionamento, é no sentido horário.

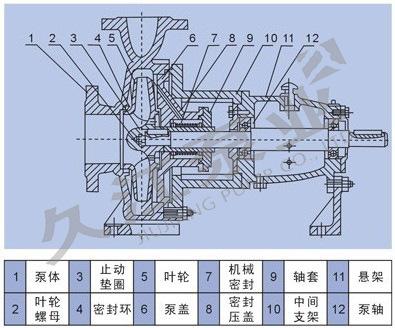

 Descrição da estrutura da bomba química de aço inoxidável tipo IH

      1. Os principais componentes da bomba química de aço inoxidável tipo IH incluem corpo da bomba, impulsor, anel de vedação, porca do impulsor, tampa da bomba, peças de vedação, suporte intermediário, eixo e peças de suspensão, etc.

2. A tampa da bomba é fixada no suporte do meio através do batente e, em seguida, o corpo da bomba é conectado ao batente do suporte do meio e a tampa da bomba é fixada no meio. O corpo da bomba é inalado axialmente, descarregado radialmente e apoiado no pé, e pode ser fixado diretamente na base. O componente de suspensão é fixado no suporte do meio através do batente e apoiado na base pelo suporte de suspensão. Ao reparar, os tubos de conexão de entrada e saída, o corpo da bomba e o motor podem ser deixados desmontados. Basta remover a peça de conexão do meio do acoplamento estendido e o componente do rotor pode ser retirado para reparo.

3. A vedação do eixo possui vedação de gaxeta e vedação mecânica, que podem ser selecionadas de acordo com as propriedades do meio de transporte e os requisitos do processo de produção.

4. A bomba é conectada ao motor por meio de um acoplamento estendido. Vista da extremidade de acionamento, a bomba gira no sentido horário.
