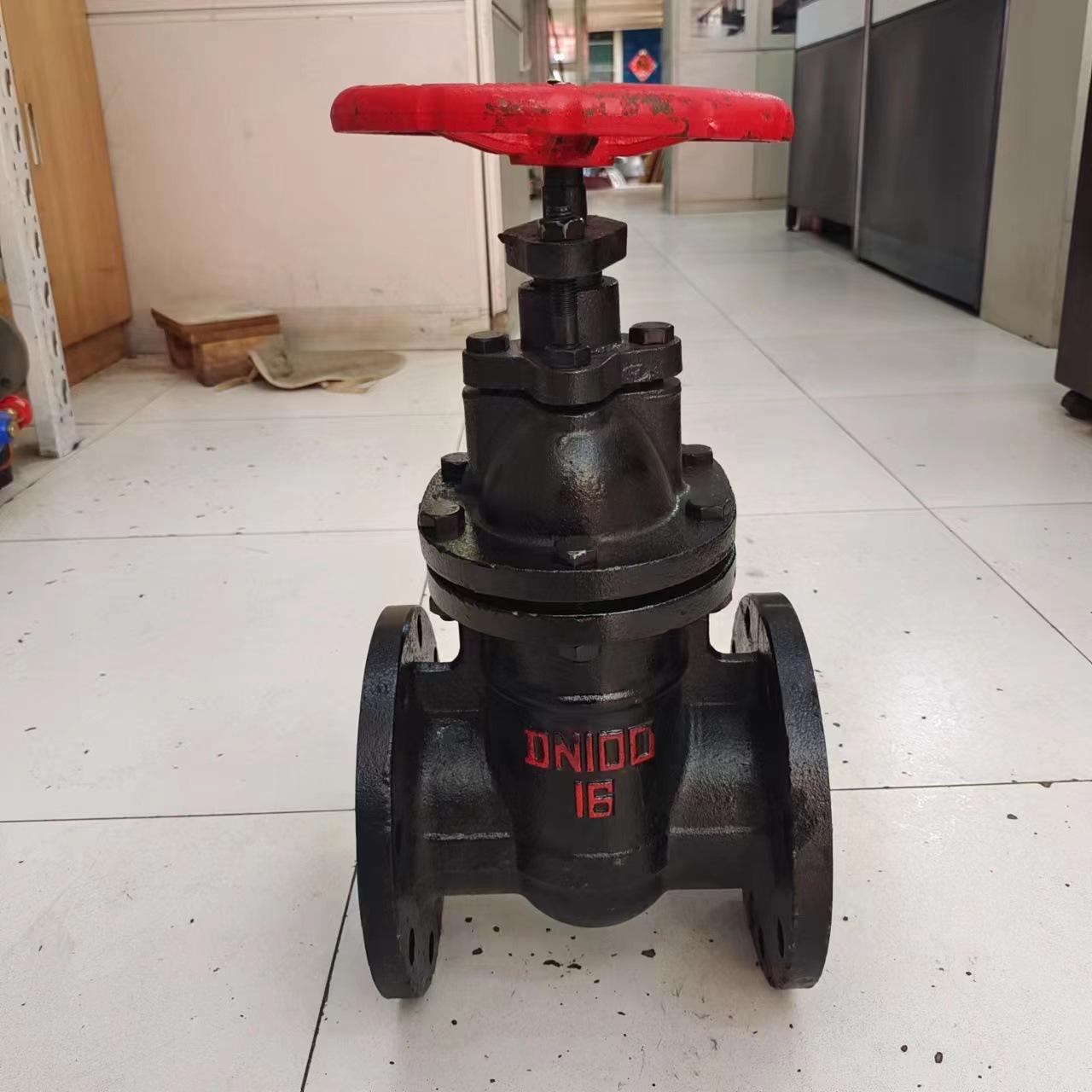

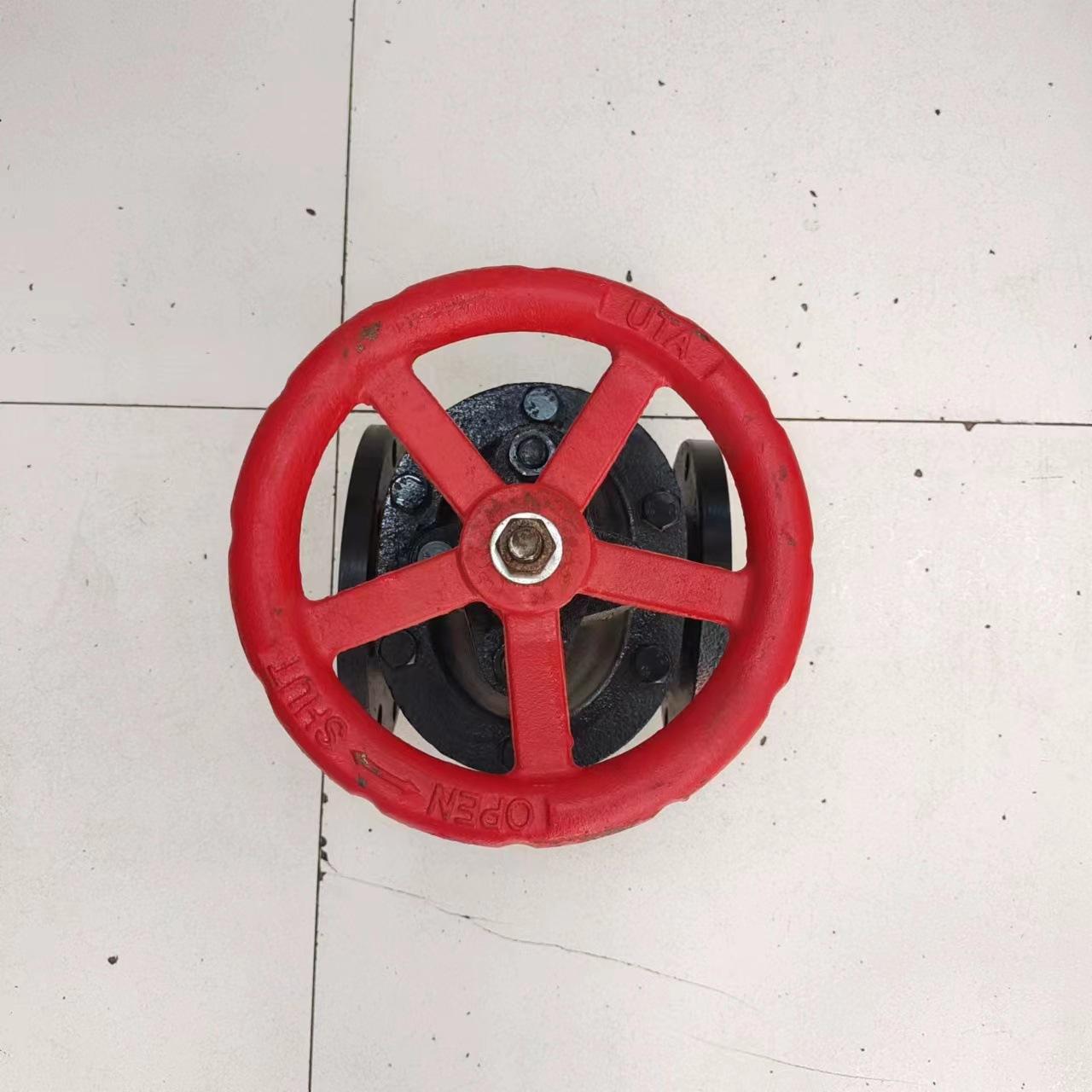

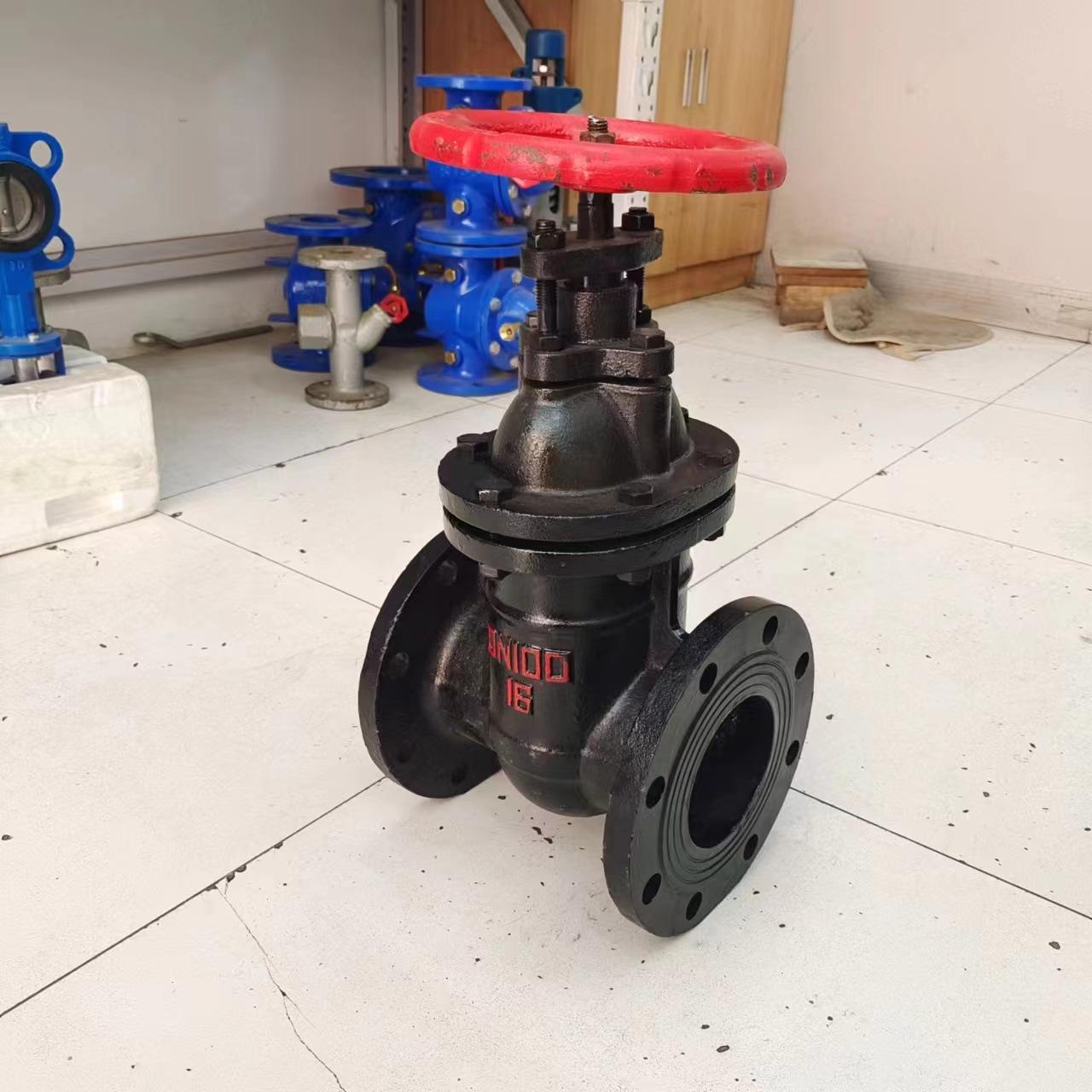

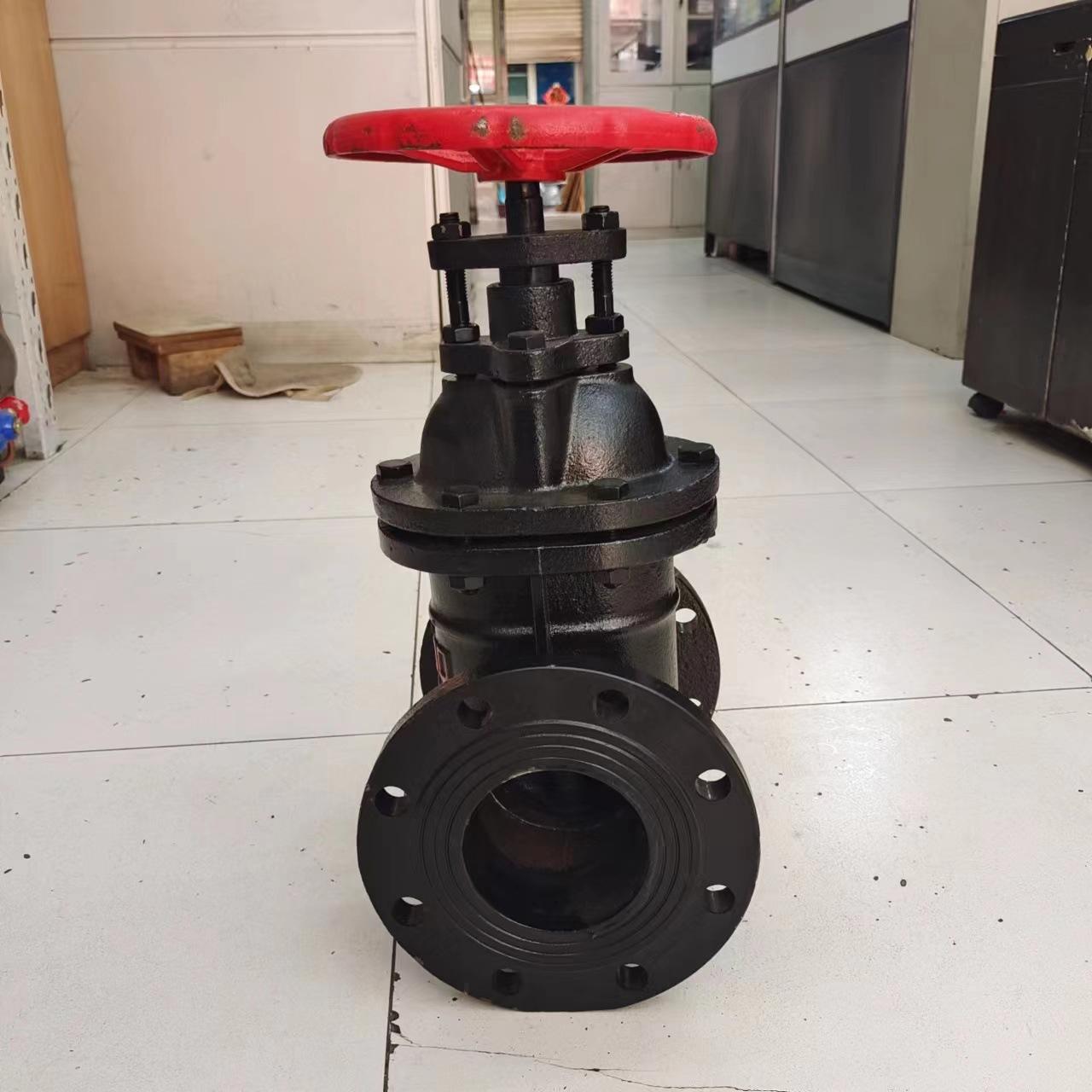

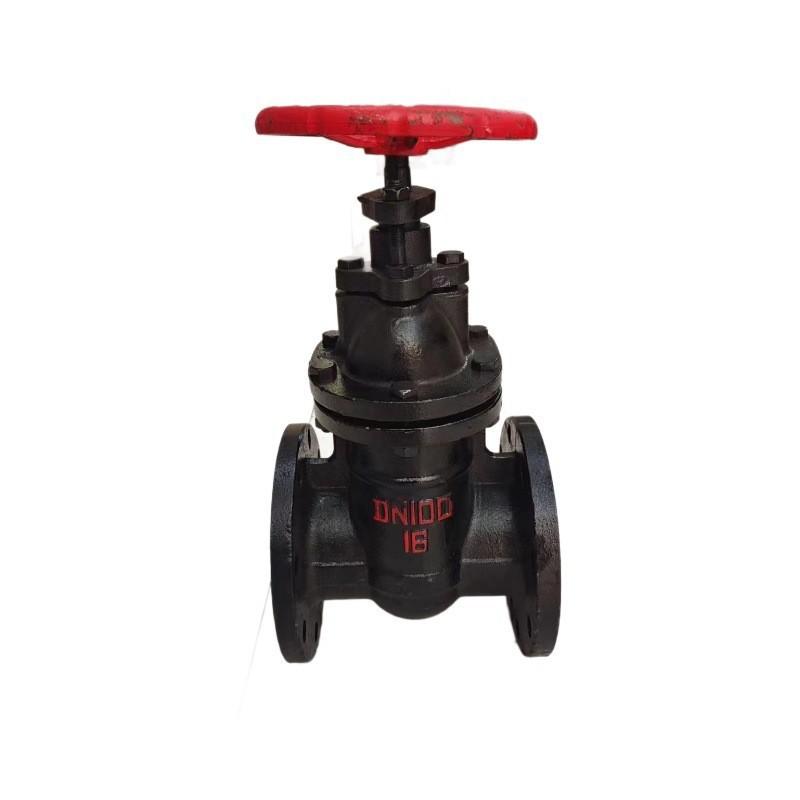

Introdução do produto: Válvula gaveta de haste oculta de ferro fundido Z45T-10

As partes de abertura e fechamento desta válvula são comportas, e a direção do movimento da comporta é perpendicular à direção do fluido. A válvula gaveta só pode ser totalmente aberta e totalmente fechada e não pode ser ajustada ou estrangulada. O portão possui duas superfícies de vedação. As duas superfícies de vedação da válvula de gaveta de modo mais comumente usada formam um formato de cunha. O ângulo da cunha varia de acordo com os parâmetros da válvula, geralmente 5° e 2°52' quando a temperatura do meio não é alta. A comporta da válvula gaveta em cunha pode ser formada em um todo, chamada de comporta rígida; também pode ser transformado em uma comporta que pode produzir uma ligeira deformação para melhorar sua processabilidade e compensar o desvio do ângulo da superfície de vedação durante o processamento. Esta porta é chamada de porta elástica. Quando a válvula gaveta está fechada, a superfície de vedação pode ser vedada apenas pela pressão média, ou seja, a superfície de vedação da comporta pode ser pressionada contra a sede da válvula do outro lado pela pressão média para garantir a vedação da vedação superfície. Isso é autovedante. A maioria das válvulas gaveta utiliza vedação forçada, ou seja, quando a válvula está fechada, a gaveta deve ser forçada a pressionar a gaveta contra a sede da válvula por força externa para garantir a vedação da superfície de vedação. A comporta da válvula gaveta se move linearmente com a haste da válvula, que é chamada de válvula gaveta com haste elevatória, também chamada de válvula gaveta com haste ascendente. Geralmente há uma rosca trapezoidal na haste de elevação. Através da porca na parte superior da válvula e da ranhura guia no corpo da válvula, o movimento rotativo é convertido em movimento linear, ou seja, o torque operacional é convertido em impulso operacional. Quando a válvula é aberta, quando a altura de elevação da comporta é igual a 1:1 vezes o diâmetro da válvula, o canal de fluido é completamente desbloqueado, mas esta posição não pode ser monitorada durante a operação. Na utilização real, o topo da haste da válvula é utilizado como marca, ou seja, a posição onde não pode ser aberta, como sua posição totalmente aberta. Para considerar o fenômeno de travamento causado pelas mudanças de temperatura, ele geralmente é aberto para a posição superior e depois invertido 1/2-1 volta como a posição da válvula totalmente aberta. Portanto, a posição totalmente aberta da válvula é determinada pela posição da comporta, ou seja, pelo curso. Para algumas válvulas gaveta, a porca da haste da válvula é colocada na guilhotina e o volante gira para fazer a haste da válvula girar, levantando assim a guilhotina. Esta válvula é chamada de válvula gaveta de haste rotativa ou válvula gaveta de haste escura.
