[Direto da fábrica] Válvula borboleta de vedação macia tipo flange D341X-10P DN250 DN500 garantia de alta qualidade
Preço por unidade incluindo frete para o Brasil
Entrega garantida
Transporte marítimo, até 100 Dias. Saiba Mais.Variantes
DN50
Especificações do produto
Marca
Baili valve
Material
Cast iron
Formulário de conexão
Flange
Forma estrutural
Offset plate
Mídia aplicável
Water
Ambiente de pressão
Atmospheric pressure
Temperatura de operação
Normal temperature
Padrão
National Standard
Direção do fluxo
Unidirectional
Modo de acionamento
Electronic
Peças e acessórios
Electric actuator, Pneumatic Actuator, Pneumatic valve positioner
Uso
Hydrophobic
Especificações
DN50
Forma
Butterfly
Marca
Baili valve
Material
Cast iron
Formulário de conexão
Flange
Forma estrutural
Offset plate
Mídia aplicável
Water
Ambiente de pressão
Atmospheric pressure
Temperatura de operação
Normal temperature
Padrão
National Standard
Direção do fluxo
Unidirectional
Modo de acionamento
Electronic
Peças e acessórios
Electric actuator, Pneumatic Actuator, Pneumatic valve positioner
Uso
Hydrophobic
Especificações
DN50
Forma
Butterfly
Marca
Baili valve
Material
Cast iron
Formulário de conexão
Flange
Forma estrutural
Offset plate
Mídia aplicável
Water
Ambiente de pressão
Atmospheric pressure
Temperatura de operação
Normal temperature
Padrão
National Standard
Direção do fluxo
Unidirectional
Modo de acionamento
Electronic
Peças e acessórios
Electric actuator, Pneumatic Actuator, Pneumatic valve positioner
Uso
Hydrophobic
Especificações
DN50
Forma
Butterfly
Detalhes do produto
O texto nas imagens pode ser traduzido
Observação: todos os nossos produtos são produtos de padrão nacional, não produtos pequenos e leves.
A válvula borboleta elétrica pertence a uma variedade de válvulas elétricas e válvulas de controle elétricas. Os principais métodos de conexão de válvulas borboleta elétricas são: tipo flange e tipo wafer; os principais tipos de vedação de válvulas borboleta elétricas são: vedação de borracha e vedação de metal. A válvula borboleta elétrica controla a abertura e o fechamento da válvula borboleta por meio de um sinal de energia. Este produto pode ser usado como válvula de corte, válvula de controle e válvula de retenção em sistemas de tubulação. É equipado com um dispositivo de controle manual. Uma vez que ocorre uma falha de energia, a operação manual pode ser realizada temporariamente sem afetar o uso.
Introdução:
Com o desenvolvimento de válvulas elétricas, atualmente existem muitas empresas de válvulas bem conhecidas no país e no exterior produzindo válvulas elétricas. As válvulas borboleta elétricas são uma importante unidade de execução no campo do controle de automação industrial. Pertencem a uma variedade de válvulas elétricas e válvulas de controle elétrico. É amplamente utilizado em têxteis, usinas de energia, indústria petroquímica, aquecimento e resfriamento, produtos farmacêuticos, construção naval, metalurgia, indústria leve, proteção ambiental e outros campos. Este produto pode ser usado como válvula de corte, válvula de controle e válvula de retenção em sistemas de tubulação. Dispositivo de controle manual completo, dispositivo de transmissão elétrica ou pneumática, pode atender às condições específicas de diferentes condições de trabalho. Atende aos rigorosos requisitos de qualidade para aplicação duradoura. Especialmente nas indústrias de aço metalúrgico e construção naval, tem uma reputação relativamente alta.
A válvula borboleta elétrica é adequada para ocasiões que exigem ajuste de fluxo. Como a perda de pressão das válvulas borboleta na tubulação é relativamente grande, cerca de três vezes maior que a das válvulas de gaveta, ao selecionar válvulas borboleta, o impacto da perda de pressão no sistema de tubulação deve ser totalmente considerado. A resistência da placa borboleta para suportar a pressão do meio da tubulação quando fechada também deve ser considerada. sexo. Além disso, as limitações de temperatura operacional do material do assento elastomérico em temperaturas elevadas também devem ser consideradas. O comprimento estrutural e a altura geral da válvula borboleta são pequenos, a velocidade de abertura e fechamento é rápida e tem boas características de controle de fluido. O princípio estrutural da válvula borboleta é mais adequado para fazer válvulas de grande diâmetro. Quando uma válvula borboleta é necessária para controlar o fluxo, o mais importante é selecionar corretamente o tamanho e o tipo de válvula borboleta para que ela possa funcionar de forma adequada e eficaz. As válvulas borboleta de linha central geralmente precisam ter comprimento estrutural curto e velocidade de abertura e fechamento rápida (1/4 de volta) em estrangulamento, controle de regulação e meio de lama. Para corte de baixa pressão (pequena diferença de pressão), a válvula borboleta é recomendada. As válvulas borboleta podem ser usadas quando há ajustes de duas posições, canais constritos, baixo ruído, fenômenos de cavitação e vaporização, uma pequena quantidade de vazamento na atmosfera e meios abrasivos. Quando o estrangulamento é ajustado sob condições especiais de trabalho, é necessária uma vedação rigorosa, ou as válvulas borboleta são usadas sob desgaste severo, baixa temperatura (criogênica) e outras condições de trabalho, é necessário um dispositivo de ajuste de correia de vedação de metal especialmente projetado para excentricidade tripla ou excentricidade dupla. válvula borboleta.
Características estruturais:
1. Ele ainda tem desempenho de vedação estável sob condições de alta temperatura e alta pressão. Seu sistema de vedação especial pode garantir alto desempenho de vedação em todas as faixas de temperatura, de ultrabaixa a ultraalta.
2. O sistema de vedação excêntrica tridimensional e o design otimizado tornam a resistência à abertura da válvula pequena. A superfície de vedação da placa borboleta é um cone convexo para cima. Ao abrir, todos os pontos na superfície circunferencial da placa borboleta completam a separação do anel de vedação ao mesmo tempo, e objetos sólidos não são facilmente acumulados na superfície de vedação. O processo de fechamento da válvula é concluído pela pressão elástica do anel de vedação.
3. Não há bloqueio de fase entre a placa borboleta e o anel de vedação.
4. O desempenho de vedação da válvula não é afetado por mudanças de temperatura.
5. O selo do diâmetro do eixo da haste da válvula usa um anel de vedação prensado em grafite. Em resumo, ele garante vazamento zero. Além disso, o selo de metal tem vazamento zero antes, durante e depois de um incêndio, então é um tipo intrinsecamente seguro contra incêndio.
2. O sistema de vedação excêntrica tridimensional e o design otimizado tornam a resistência à abertura da válvula pequena. A superfície de vedação da placa borboleta é um cone convexo para cima. Ao abrir, todos os pontos na superfície circunferencial da placa borboleta completam a separação do anel de vedação ao mesmo tempo, e objetos sólidos não são facilmente acumulados na superfície de vedação. O processo de fechamento da válvula é concluído pela pressão elástica do anel de vedação.
3. Não há bloqueio de fase entre a placa borboleta e o anel de vedação.
4. O desempenho de vedação da válvula não é afetado por mudanças de temperatura.
5. O selo do diâmetro do eixo da haste da válvula usa um anel de vedação prensado em grafite. Em resumo, ele garante vazamento zero. Além disso, o selo de metal tem vazamento zero antes, durante e depois de um incêndio, então é um tipo intrinsecamente seguro contra incêndio.
Válvula borboleta 1. Fácil de abrir e fechar, economiza trabalho, baixa resistência a fluidos, pode ser operada com frequência. 2. Estrutura simples, tamanho pequeno, peso leve. 3. Pode transportar lama, com acúmulo mínimo de líquido na boca do tubo. 4. Boa vedação pode ser obtida sob baixa pressão. 5. Bom desempenho de ajuste.
Seleção de válvula borboleta
A placa borboleta da válvula borboleta é instalada na direção do diâmetro da tubulação. No canal cilíndrico do corpo da válvula borboleta, a placa borboleta em forma de disco gira em torno do eixo, e o ângulo de rotação está entre 0°-90°. Quando gira para 90°, a válvula está em um estado totalmente aberto. A válvula borboleta tem uma estrutura simples, tamanho pequeno, peso leve e é composta de apenas algumas peças. Além disso, pode ser rapidamente aberta e fechada girando 90°, o que é simples de operar. Ao mesmo tempo, a válvula tem boas características de controle de fluido. Quando a válvula borboleta está na posição totalmente aberta, a espessura da placa borboleta é a resistência do meio quando ele flui através do corpo da válvula. Portanto, a queda de pressão gerada pela válvula é muito pequena, por isso tem boas características de controle de fluxo. As válvulas borboleta têm dois tipos de vedação: vedação elástica e vedação metálica. Para válvulas de vedação elástica, o anel de vedação pode ser embutido no corpo da válvula ou preso à periferia da placa borboleta. Válvulas com vedações metálicas geralmente têm uma vida útil mais longa do que válvulas com vedações elásticas, mas é difícil obter uma vedação completa. As vedações metálicas podem se adaptar a temperaturas de trabalho mais altas, enquanto as vedações elásticas têm o defeito de serem limitadas pela temperatura. Se a válvula borboleta for necessária para ser usada como um controle de fluxo, o principal é selecionar corretamente o tamanho e o tipo da válvula. O princípio estrutural da válvula borboleta é particularmente adequado para fazer válvulas de grande diâmetro. As válvulas borboleta não são apenas amplamente utilizadas em indústrias gerais, como petróleo, gás, indústria química e tratamento de água, mas também em sistemas de água de resfriamento de usinas termelétricas. As válvulas borboleta comumente usadas incluem válvulas borboleta do tipo wafer e válvulas borboleta do tipo flange. As válvulas borboleta do tipo wafer são conectadas entre dois flanges de tubo com parafusos prisioneiros, enquanto as válvulas borboleta do tipo flange são válvulas com flanges, e os flanges em ambas as extremidades da válvula são conectados aos flanges do tubo com parafusos.
Seleção de válvula borboleta
A placa borboleta da válvula borboleta é instalada na direção do diâmetro da tubulação. No canal cilíndrico do corpo da válvula borboleta, a placa borboleta em forma de disco gira em torno do eixo, e o ângulo de rotação está entre 0°-90°. Quando gira para 90°, a válvula está em um estado totalmente aberto. A válvula borboleta tem uma estrutura simples, tamanho pequeno, peso leve e é composta de apenas algumas peças. Além disso, pode ser rapidamente aberta e fechada girando 90°, o que é simples de operar. Ao mesmo tempo, a válvula tem boas características de controle de fluido. Quando a válvula borboleta está na posição totalmente aberta, a espessura da placa borboleta é a resistência do meio quando ele flui através do corpo da válvula. Portanto, a queda de pressão gerada pela válvula é muito pequena, por isso tem boas características de controle de fluxo. As válvulas borboleta têm dois tipos de vedação: vedação elástica e vedação metálica. Para válvulas de vedação elástica, o anel de vedação pode ser embutido no corpo da válvula ou preso à periferia da placa borboleta. Válvulas com vedações metálicas geralmente têm uma vida útil mais longa do que válvulas com vedações elásticas, mas é difícil obter uma vedação completa. As vedações metálicas podem se adaptar a temperaturas de trabalho mais altas, enquanto as vedações elásticas têm o defeito de serem limitadas pela temperatura. Se a válvula borboleta for necessária para ser usada como um controle de fluxo, o principal é selecionar corretamente o tamanho e o tipo da válvula. O princípio estrutural da válvula borboleta é particularmente adequado para fazer válvulas de grande diâmetro. As válvulas borboleta não são apenas amplamente utilizadas em indústrias gerais, como petróleo, gás, indústria química e tratamento de água, mas também em sistemas de água de resfriamento de usinas termelétricas. As válvulas borboleta comumente usadas incluem válvulas borboleta do tipo wafer e válvulas borboleta do tipo flange. As válvulas borboleta do tipo wafer são conectadas entre dois flanges de tubo com parafusos prisioneiros, enquanto as válvulas borboleta do tipo flange são válvulas com flanges, e os flanges em ambas as extremidades da válvula são conectados aos flanges do tubo com parafusos.
Características:
(1) Adota uma estrutura excêntrica dupla, que tem uma função de vedação mais firme ao fechar, e o desempenho de vedação é confiável.
(2) O material de vedação é feito de aço inoxidável e borracha nitrílica resistente a óleo, que tem uma longa vida útil.
(3) O anel de vedação de borracha pode ser localizado no corpo da válvula ou na placa borboleta e pode ser aplicado em meios com características diferentes para os usuários escolherem.
(4) A placa borboleta adota uma estrutura de moldura, que possui alta resistência, grande área de fluxo e pequena resistência ao fluxo.
(5) A tinta geral pode prevenir eficazmente a ferrugem e pode ser usada em diferentes meios, desde que o material de vedação da sede da válvula seja substituído.
(6) Esta válvula tem uma função de vedação bidirecional e não é controlada pela direção do fluxo do meio ou afetada pela posição espacial durante a instalação. Pode ser instalada em qualquer orientação.
(7) Tem tamanho pequeno, peso leve, desempenho confiável, correspondência simples e grande capacidade de circulação. É especialmente adequado para líquidos e gases limpos como meio.

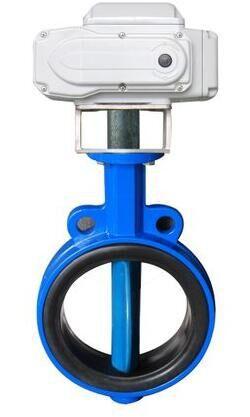

Visão geral da válvula borboleta elétrica:
A válvula borboleta elétrica é nomeada após a combinação perfeita de atuador elétrico e válvula borboleta. A mesma configuração de torque necessária está em conformidade com a plataforma padrão de conexão SIO5211 usada internacionalmente e ajuste fino mútuo de ±5° para obter coordenação precisa.
A válvula borboleta elétrica é nomeada após a combinação perfeita de atuador elétrico e válvula borboleta. A mesma configuração de torque necessária está em conformidade com a plataforma padrão de conexão SIO5211 usada internacionalmente e ajuste fino mútuo de ±5° para obter coordenação precisa.
Atuador, atuador elétrico 90 ° 120 ° 180 ° 270 ° ângulo de rotação, controle de torque de curso é dividido em tipo de feedback de contato passivo do interruptor / tipo de ajuste inteligente, ambiente especial à prova de explosão e tipo à prova de explosão. Fonte de alimentação executiva em liga de alumínio duro DC24v, AC220v, AC380v, etc. Possui proteção integrada contra superaquecimento, sinal de feedback do controle central, janela transparente do indicador e vem com um dispositivo manual de desligamento de emergência. O nível de proteção é IP67. As dimensões de instalação inferior atendem aos padrões internacionais ISO5211/DIN3337 e podem se adaptar a uma temperatura ambiente de 8°C. É revestido com resina epóxi. Dados detalhados serão fornecidos separadamente pelo fornecedor.
princípio de trabalho:
A fonte de alimentação de trabalho geralmente inclui: AC220V, AC380V, etc. Sinal de entrada: 4~20mA 0~10v e outros sinais de corrente fraca. Após o atuador elétrico ajustável e a haste da válvula serem conectados e depurados, a energia elétrica é usada como força motriz para acionar a placa da válvula borboleta selada para executar movimento rotacional parcial de 0~90°. Ele recebe o sinal de 4~20mA do sistema de controle de automação industrial para controlar com precisão a abertura da válvula, alcançando assim a regulação e o controle de diferentes parâmetros de processo, como fluxo, temperatura e pressão.
Áreas de aplicação:
É amplamente utilizado em sistemas de controle automático de processos industriais em alimentos, proteção ambiental, indústria leve, petróleo, indústria química, tratamento de água, engenharia municipal, fabricação de papel, energia elétrica, tratamento de água e outras indústrias.
As válvulas borboleta elétricas são adequadas para as indústrias de aquecimento, ventilação e refrigeração, e também podem ser usadas em áreas industriais, áreas de serviços gerais e tratamento de água.
As válvulas borboleta elétricas são adequadas para as indústrias de aquecimento, ventilação e refrigeração, e também podem ser usadas em áreas industriais, áreas de serviços gerais e tratamento de água.
vantagem
1. A válvula borboleta elétrica abre e fecha de maneira conveniente, rápida, economiza trabalho, tem pequena resistência a fluidos e pode ser operada com frequência.
2. A válvula borboleta elétrica possui estrutura simples, tamanho pequeno e peso leve.
3. A válvula borboleta elétrica pode transportar lama e minimizar o acúmulo de líquido na boca do tubo.
4. A válvula borboleta elétrica pode obter uma boa vedação sob baixa pressão.
5. A válvula borboleta elétrica tem bom desempenho de ajuste.
deficiência
1. A pressão operacional e a faixa de temperatura operacional são pequenas.
2. Má vedação.
Instalação e manutenção
1. Durante a instalação, o disco da válvula deve parar na posição fechada.
2. A posição de abertura deve ser determinada de acordo com o ângulo de rotação da placa borboleta.
3. Para válvulas borboleta com válvula de derivação, a válvula de derivação deve ser aberta antes de abrir.
4. A instalação deve ser realizada de acordo com as instruções de instalação do fabricante. Válvulas borboleta pesadas devem ser instaladas com uma base sólida.
Serviço pós-venda:
1. Padrões técnicos dos produtos da nossa empresa: Os produtos são produzidos e inspecionados em estrita conformidade com os padrões nacionais.
2. Equipamento padrão: Os produtos da nossa empresa são emitidos com certificados de inspeção e manuais de instruções do produto.
3. Manutenção da qualidade do produto: Os produtos têm garantia de um ano a partir do momento em que saem da fábrica.
4. Padrão de embalagem: embalagem padrão em caixa de madeira.
5. Suporte técnico e consulta: A empresa oferece serviço de consulta por linha direta 24 horas.
6. A nossa empresa pode emitir faturas com IVA. Geralmente, se você não solicitar uma fatura, assumiremos que você não emitirá uma fatura.
7. As empresas de logística de cooperação de longo prazo da empresa: Best Huitong, Debon Logistics, Jiaji Logistics, STO Express, ZTO Express, YTO Express,
Sol Expresso, SF Expresso, etc.;
8. Embalagem: embalagem padrão em caixa de madeira. Os produtos de exportação podem ser transformados em caixas de madeira para exportação.
