Sonda de perfuração para exploração geológica GK200 sonda de perfuração de poços de alta velocidade para mineração amostragem de testemunhos sonda de perfuração geológica hidráulica
A plataforma de perfuração GK-200 adota um guincho ampliado, o girador é reforçado com hastes duplas, a velocidade do eixo vertical é aumentada para 790 rpm, a haste de perfuração é ampliada para 60 para acionar a haste principal, a força de elevação é aumentada para 30KN, e o cabo de elevação único é aumentado para 20KN, o que é mais adequado para rochas. Mineração profunda.
Recursos da plataforma de perfuração:
(1) Possui mecanismo de alimentação hidráulica automática para melhorar a eficiência da perfuração e reduzir o trabalho físico dos trabalhadores.
(2) O mecanismo de fixação esférica é usado em vez do mandril, que pode realizar a reversão da haste sem parar a máquina. É fácil de operar, seguro e confiável.
(3) Equipado com manômetro de fundo do furo para indicar a pressão, facilitando o entendimento da situação dentro do furo.
(4) A alça é centralizada e fácil de operar.

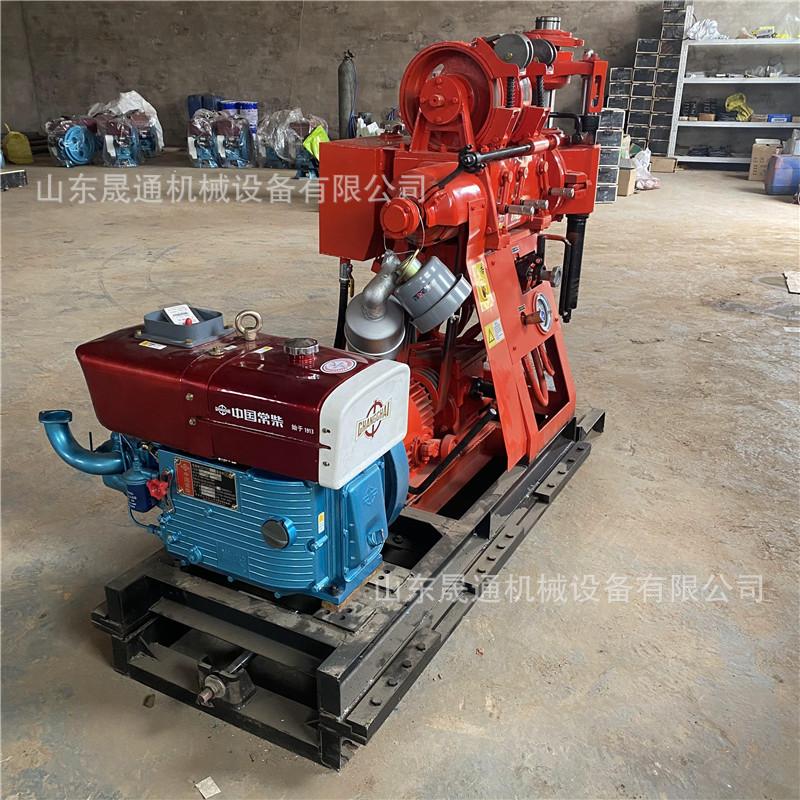

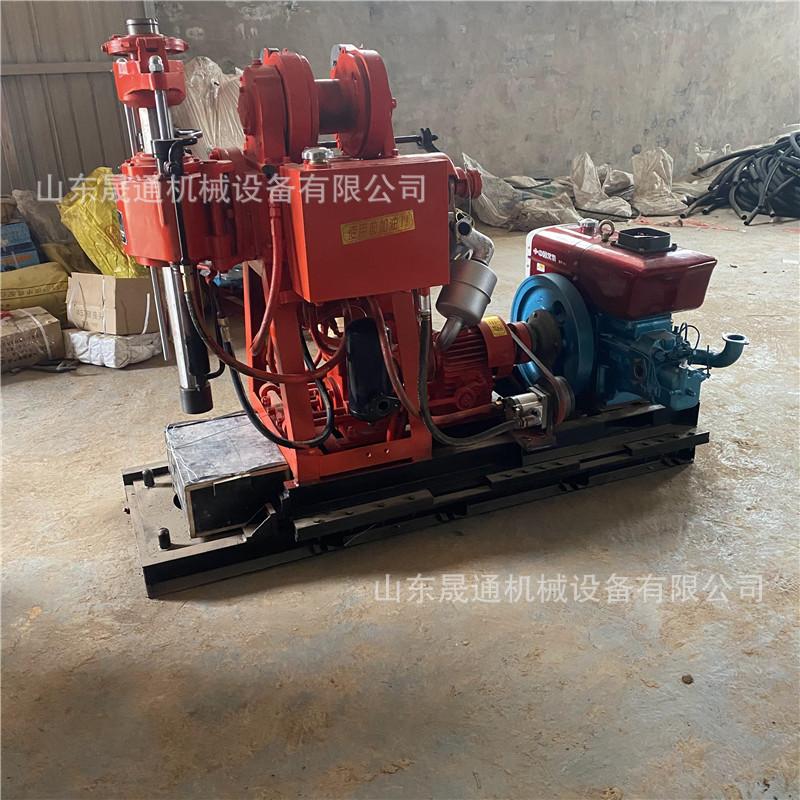

(5) A estrutura é compacta. A sonda de perfuração, a bomba d'água e o motor diesel estão todos instalados em uma base, ocupando uma pequena área do aeroporto.
(6) É leve, altamente decomponível, fácil de mover e adequado para trabalhos em planícies ou áreas montanhosas.
Parâmetros técnicos:
|
Equipamento de perfuração |
Diâmetro do carretel |
140 mm |
|
|
Profundidade de perfuração |
180m |
Diâmetro do cabo de aço |
9,3 mm |
|
Diâmetro de perfuração |
75 mm |
Capacidade do cabo de aço |
40m |
|
Diâmetro do tubo de perfuração |
42mm |
bomba de óleo |
|
|
Ângulo de perfuração |
90°-75° |
modelo |
YBC-20/125 |
|
Dimensões da plataforma de perfuração (comprimento*largura*altura) |
2120*875*1480（mm） |
Pressão nominal |
12,5Mpa |
|
Peso da plataforma (excluindo potência) |
750kg |
Fluxo nominal |
20m/r |
|
Dispositivo móvel de plataforma de perfuração (GK-180(YJ)) |
Velocidade nominal |
800-2500 r/min |
|
|
Viagem de realocação |
350mm |
Bomba de água (GK-180-1) |
|
|
Distância do orifício |
300 mm |
modelo |
Monocilíndrico horizontal de dupla ação |
|
Velocidade do eixo vertical (quarta marcha) |
71、182/310/790 r/min |
Grande cilindrada (motor elétrico) |
95（77）L/min |
|
Curso do eixo vertical |
450 mm |
alta pressão de trabalho |
1,2Mpa |
|
O eixo vertical se move para cima a uma certa velocidade sem carga |
0,05m/s |
Estresse fixo no trabalho |
0,7Mpa |
|
Velocidade de movimento descendente sem carga do eixo vertical |
0,067m/s |
Diâmetro da camisa do cilindro |
80mm |
|
Grande pressão de alimentação do eixo vertical |
15KN |
Curso do pistão |
100mm |
|
Eixo vertical com grande capacidade de elevação |
25KN |
Motor de potência (motor diesel ou motor elétrico) |
|
|
Grande torque de saída do eixo vertical |
1,5KN·m |
Modelo de motor diesel |
ZS1115 |
|
Diâmetro do freio |
278 mm |
potência nominal |
16,2 kW |
|
Largura do portão |
50mm |
Velocidade nominal |
2200 r/min |
|
guindaste |
Modelo do motor |
Y160M-4 |
|
|
Grande capacidade de elevação (corda única) |
20KN |
potência nominal |
11KW |
|
Velocidade circunferencial de rolo (segunda camada) |
0,172/0,345/0,738/1,476m/s |
Velocidade nominal |
1460 r/min |
|
Velocidade do carretel |
20/39/85/170 rpm |
|
|
