Introducción del producto medidor de caudal de orificio:

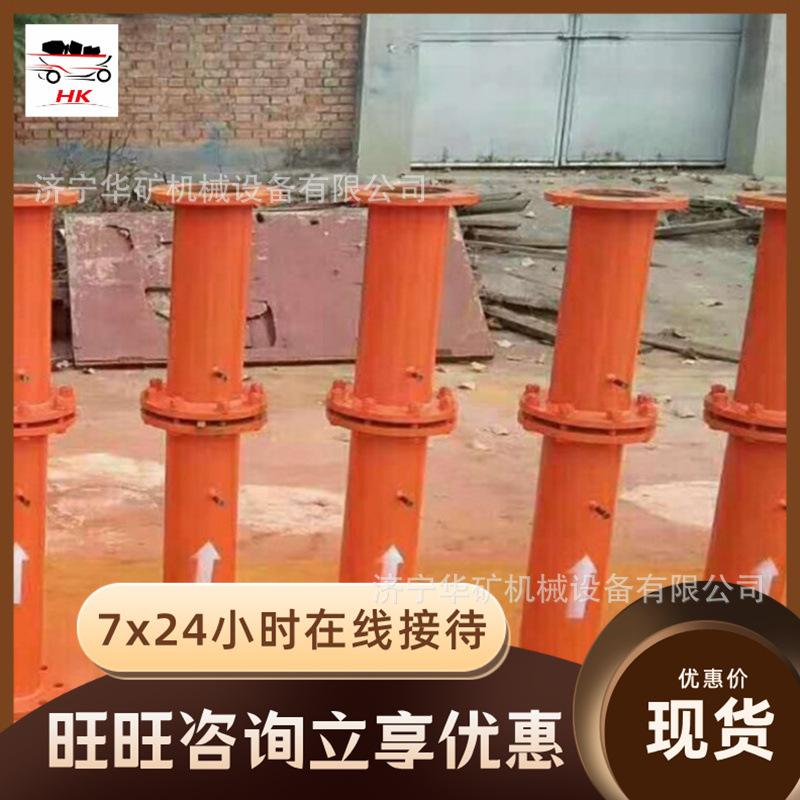

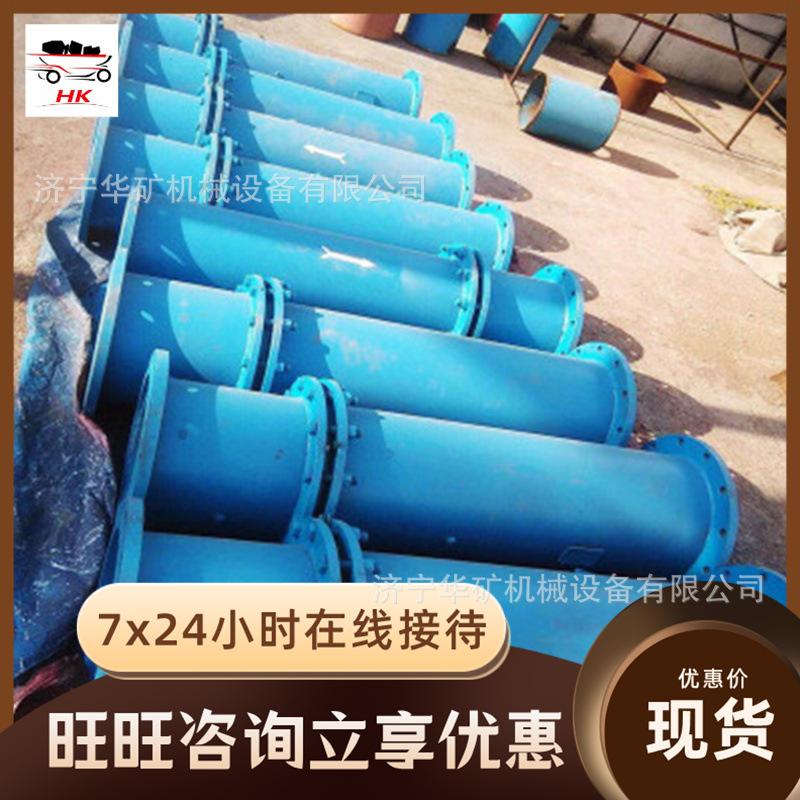

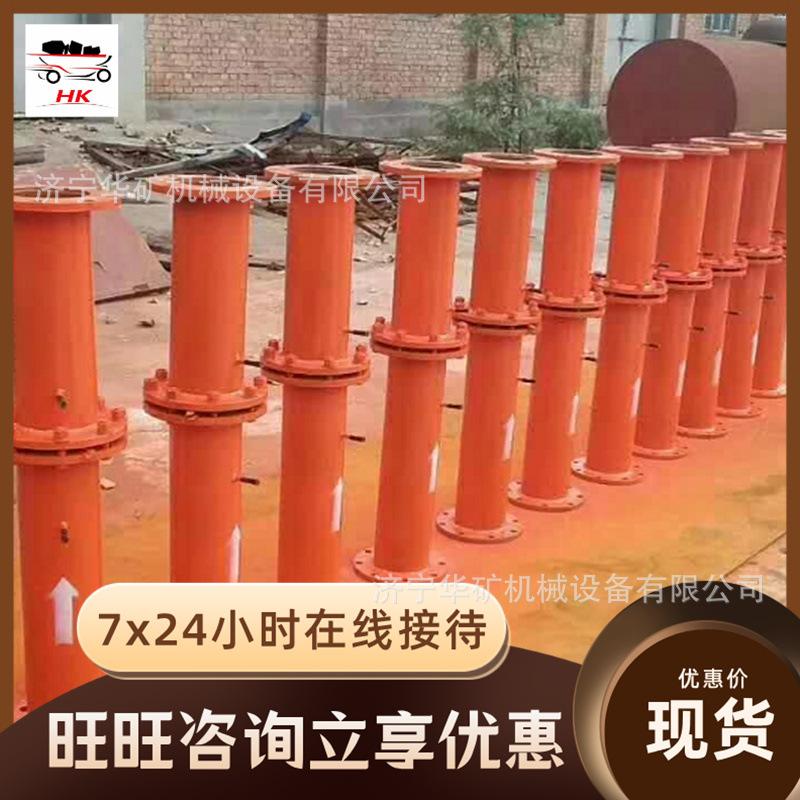

El caudalímetro de orificio se utiliza para medir el caudal de gas en la tubería de extracción. Al pasar el gas a través de la placa de orificio, el caudal aumenta y se genera una diferencia de presión a ambos lados de la placa. Existe una relación constante entre el caudal y la diferencia de presión. El caudal de gas en la tubería se puede calcular mediante la diferencia de presión. El caudalímetro de orificio consta de una placa de estrangulación con una abertura central añadida a la tubería de extracción, secciones verticales de tubería a ambos lados de la placa de orificio y una tubería de presión. Cuando el gas fluye a través de la placa de orificio en la tubería, el haz de flujo forma una contracción local. Bajo condiciones de presión total constante, la contracción aumenta el caudal y reduce la presión estática, generándose una diferencia de presión estática antes y después de la placa de estrangulación. En las mismas condiciones de sección transversal de la tubería, a mayor caudal de gas, mayor diferencia de presión generada, por lo que el caudal de gas se puede determinar midiendo la diferencia de presión. El caudalímetro de orificio consta de una placa de orificio, una boquilla de presión y un tubo de acero. Calcula la cantidad de gas extraído y la diferencia de presión en la columna de agua.El rango de medición del valor Δh permite seleccionar razonablemente el diámetro de la placa de orificio. Generalmente, el rango de medición de la diferencia de presión Δh de la placa de orificio es de 100 a 1000 Pa.

Parámetros del producto del medidor de flujo de orificio:

Diámetro nominal:DN50-DN1000

Presión nominal:0.25-20Mpa

Método de toma de presión: toma de presión de conexión en ángulo, toma de presión de brida, etc.

Calidad de la placa de orificio:1Crl8Ni9Ti etc.

Cámara de anillo, material de brida: acero al carbono o acero inoxidable, etc.

HK15
