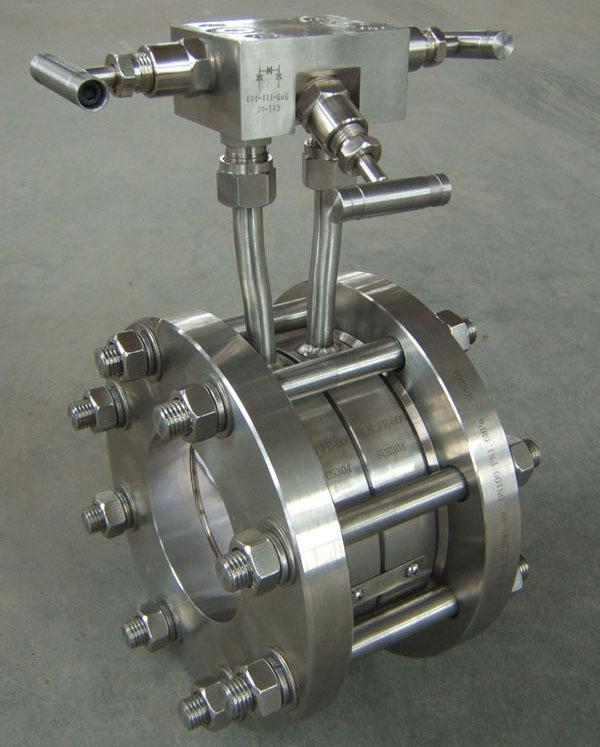

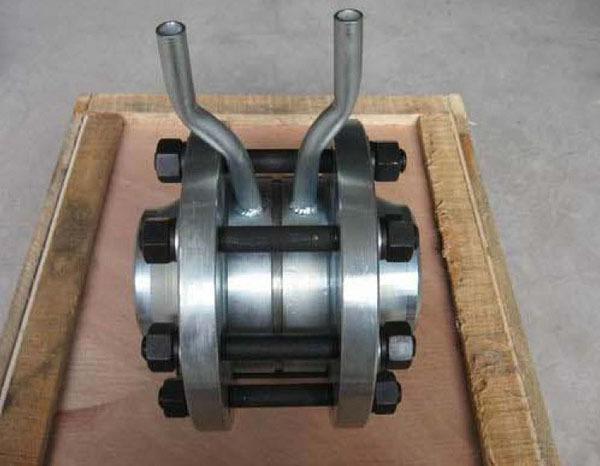

Introducción del producto del medidor de caudal de orificio DN200

El caudalímetro de orificio DN200 es un dispositivo de caudal diferencial de presión de alto rango compuesto por una placa de orificio estándar y un transmisor de presión diferencial multiparamétrico (o transmisor de presión diferencial, transmisor de temperatura y transmisor de presión). Puede medir el caudal de gas, vapor, líquido y gas natural, y se utiliza ampliamente en el control y la medición de procesos en las industrias petrolera, química, metalúrgica, eléctrica, de calefacción y de suministro de agua, entre otras.

Principio del medidor de flujo de orificio DN200

Cuando el fluido que llena la tubería fluye a través del dispositivo de estrangulamiento en la tubería, el haz de flujo formará una contracción local en el dispositivo de estrangulamiento, por lo que la velocidad del flujo aumenta y la presión estática disminuye. Por lo tanto, la diferencia de presión generada antes y después del dispositivo de estrangulamiento se hace mayor, por lo que el caudal se puede medir en función de la diferencia de presión. Este método de medición se basa en la ecuación de continuidad del flujo (ley de conservación de la masa) y la ecuación de Bernoulli (ley de conservación de la energía). La magnitud de la diferencia de presión no solo está relacionada con el caudal, sino también con muchos otros factores. Por ejemplo, cuando la forma del dispositivo de estrangulamiento o las propiedades físicas (densidad, viscosidad) del fluido en la tubería son diferentes, la diferencia de presión generada bajo el mismo caudal también es diferente.

Características del medidor de caudal de orificio DN200

El caudalímetro de placa de orificio DN200 se caracteriza por su alta precisión de medición, fácil instalación, amplio rango de uso y bajo costo. Se utiliza ampliamente en la medición de caudal de diversos medios.

Especificaciones: DN20～3000mm.

Rango de Aplicación del Caudalímetro de Placa de Orificio DN200

1, Diámetro nominal: 15 mm ≤DN≤1200 mm

2. Presión nominal: PN≤10MPa

3. Temperatura de trabajo: -50℃≤t≤550℃

4. Relación de alcance: 1:10, 1:15

5. Precisión: nivel 0,5, nivel 1.
