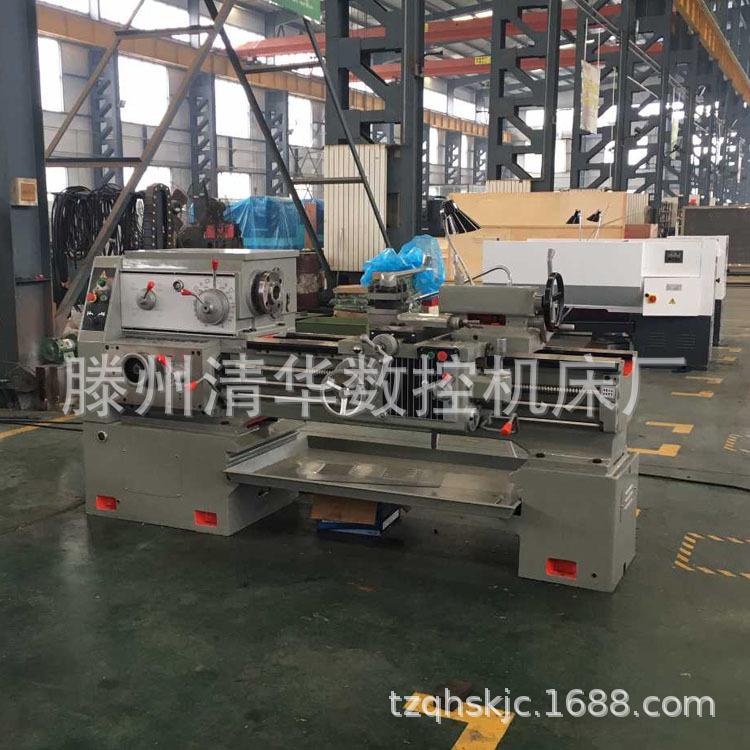

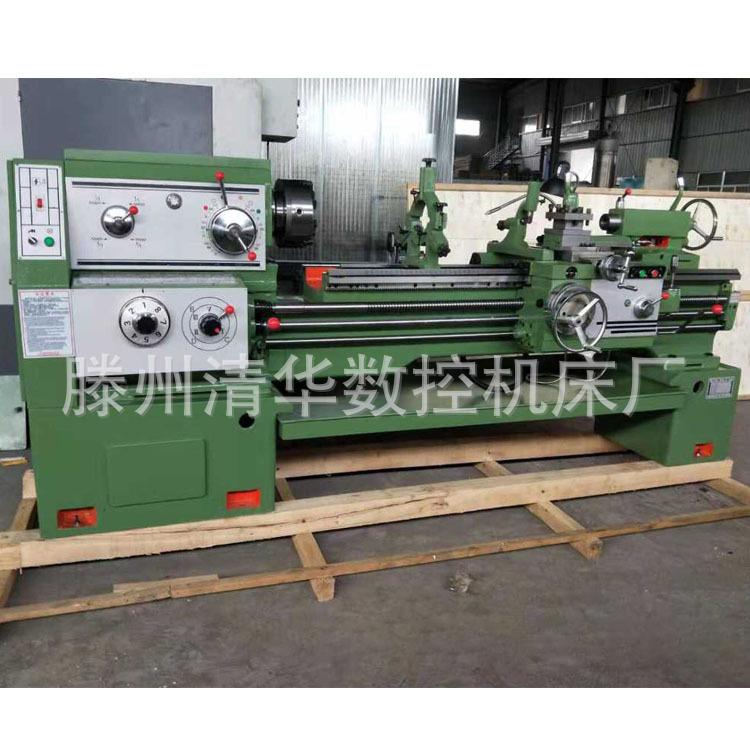

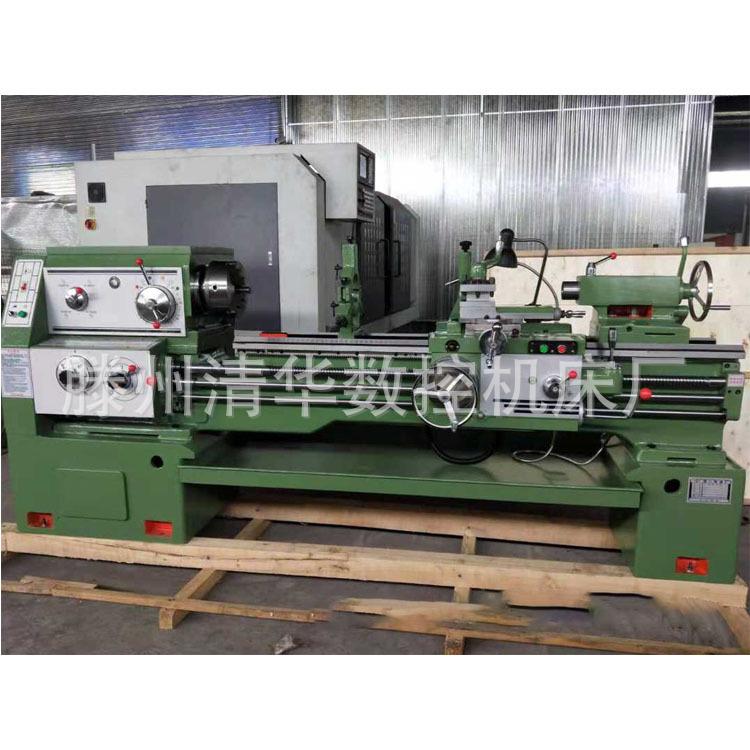

1.Cabezal y bancada de máquina herramienta.contrapunto.Las superficies de unión como la placa de soporte se raspan manualmente y toda la máquina se prueba para garantizar su precisión y estabilidad.
2.La máquina herramienta está hecha de fundición de hierro resistente, con adición de cobre y cromo, y el ancho de la guía de la bancada400 mm, la profundidad de temple del riel guía del lecho alcanza4 mm, resistencia al desgaste y estabilidad de las máquinas herramienta.
3.La lubricación de la caja del cabezal de la máquina herramienta adopta una bomba cicloidal para la lubricación forzada circulante. Apuntando al clima cálido del sur, asegura la limpieza y disipación de calor de la caja del cabezal y extiende la vida útil de los rodamientos y engranajes.
4.El husillo de la máquina herramienta adopta un cojinete Wafangdian y el husillo pasa por un orificio.φ52/80mm, el engranaje de la máquina herramienta adopta dureza de engranaje rectificado, lo que reduce el ruido de la máquina herramienta.
5.La máquina herramienta adopta un tornillo de avance y la tuerca está hecha de aleación de bronce para garantizar la resistencia al desgaste y la retención de precisión.
6.La máquina herramienta adopta un portaherramientas resistente de cuatro estaciones, tamaño del mango de la herramienta:25 x 25 mm。
|
|
|
CA6140B/A |
CA6240B/A |
CA6150B/A |
CA6250B/A |
CA6161B/A |
CA6261B/A |
|
Diámetro de rotación en la cama |
mm |
φ400(16") |
φ400(16") |
φ500(20") |
φ500(20") |
φ610(24") |
φ610(24") |
|
Diámetro de rotación del portaherramientas |
mm |
φ210 |
φ210 |
φ300 |
φ300 |
φ370 |
φ370 |
|
Diámetro de rotación interior del sillín × |
mm |
|
φ630(25") |
|
φ720(28") |
|
φ830 |
|
Longitud entre dos puntas |
mm |
750/1000/ |
750/1000/ |
750/1000/ |
750/1000/ |
750/1000/ |
750/1000/ |
|
Ancho y dureza del lecho |
mm |
400、RC52 |
400、RC52 |
400、RC52 |
400、RC52 |
400、RC52 |
400、RC52 |
|
Sección de la barra de herramientas |
mm |
25×25 |
25×25 |
25×25 |
25×25 |
25×25 |
25×25 |
|
Huso |
|
|
|
|
|
|
|
|
Rango de velocidad del husillo (nivel) |
|
|
|
|
|
|
|
|
Historia real |
r/min |
10-1400 |
10-1400 |
10-1400 |
10-1400 |
10-1400 |
10-1400 |
|
contrarrestar |
r/min |
14-1580 |
14-1580 |
14-1580 |
14-1580 |
14-1580 |
14-1580 |
|
Diámetro del orificio del husillo |
mm |
φ80 |
φ80 |
φ80 |
φ80 |
φ80 |
φ80 |
|
Tipo de cabezal de husillo |
mm |
A28 |
A28 |
A28 |
A28 |
A28 |
A28 |
|
Cono del orificio del husillo delantero |
|
φ90(1:20) |
φ90(1:20) |
φ90(1:20) |
φ90(1:20) |
φ90(1:20) |
φ90(1:20) |
|
Alimentar |
|
|
|
|
|
|
|
|
Cantidad de alimento |
|
64 tipos |
64 tipos |
64 tipos |
64 tipos |
64 tipos |
64 tipos |
|
Avance longitudinal por revolución del husillo |
|
|
|
|
|
|
|
|
estándar |
mm/r |
0,11-1,6 |
0,11-1,6 |
0,11-1,6 |
0,11-1,6 |
0,11-1,6 |
0,11-1,6 |
|
Alimento pequeño |
mm/r |
0,028-0,11 |
0,028-0,11 |
0,028-0,11 |
0,028-0,11 |
0,028-0,11 |
0,028-0,11 |
|
Aumentar la alimentación |
mm/r |
1,76-6,4 |
1,76-6,4 |
1,76-6,4 |
1,76-6,4 |
1,76-6,4 |
1,76-6,4 |
|
Avance transversal por revolución del husillo |
|
|
|
|
|
|
|
|
estándar |
mm/r |
0,05-0,8 |
0,05-0,8 |
0,05-0,8 |
0,05-0,8 |
0,05-0,8 |
0,05-0,8 |
|
Alimento pequeño |
mm/r |
0,014-0,05 |
0,014-0,05 |
0,014-0,05 |
0,014-0,05 |
0,014-0,05 |
0,014-0,05 |
|
Aumentar la alimentación |
mm/r |
0,88-3,2 |
0,88-3,2 |
0,88-3,2 |
0,88-3,2 |
0,88-3,2 |
0,88-3,2 |
|
Rango de rosca métrica |
mm |
1-192 |
1-192 |
1-192 |
1-192 |
1-192 |
1-192 |
|
Rango de roscas en pulgadas |
tpi |
1/2-24 |
1/2-24 |
1/2-24 |
1/2-24 |
1/2-24 |
1/2-24 |
|
Rango de hilos del módulo |
mm |
0,25-48(módulo) |
0,25-48(módulo) |
0,25-48(módulo) |
0,25-48(módulo) |
0,25-48(módulo) |
0,25-48(módulo) |
|
Rango de diámetro de rosca |
DP |
1/2-96 |
1/2-96 |
1/2-96 |
1/2-96 |
1/2-96 |
1/2-96 |
|
Velocidad de movimiento rápido longitudinal del sillín de la cama |
m/min |
4 m/min |
4 m/min |
4 m/min |
4 m/min |
4 m/min |
4 m/min |
|
Velocidad de desplazamiento rápido lateral del portaherramientas |
m/min |
2 m/min |
2 m/min |
2 m/min |
2 m/min |
2 m/min |
2 m/min |
|
Ángulo de rotación del plato giratorio del portaherramientas |
° |
±90 |
±90 |
±90 |
±90 |
±90 |
±90 |
|
Recorrido del portaherramientas transversal |
mm |
320 |
320 |
320 |
320 |
420 |
420 |
|
Recorrido móvil del portaherramientas pequeño |
mm |
140 |
140 |
140 |
140 |
140 |
140 |
|
Fin de la cama |
|
|
|
|
|
|
|
|
Recorrido máximo del husillo al final de la bancada |
mm |
150 |
150 |
150 |
150 |
150 |
150 |
|
Diámetro del husillo inferior |
mm |
φ75 |
φ75 |
φ75 |
φ75 |
φ75 |
φ75 |
|
Cono del orificio del husillo en el extremo de la cama |
|
Cono Morse n.° 5 |
Cono Morse n.° 5 |
Cono Morse n.° 5 |
Cono Morse n.° 5 |
Cono Morse n.° 5 |
Cono Morse n.° 5 |
|
Motor principal |
kilovatios |
7.5 (10 caballos) |
7.5 (10 caballos) |
7.5 (10 caballos) |
7.5 (10 caballos) |
7.5 (10 caballos) |
7.5 (10 caballos) |
|
Peso neto/peso bruto |
|
|
|
|
|
|
|
|
750 mm |
kilogramo |
1990/2680 |
1990/2680 |
2060/2410 |
2060/2410 |
2180/3000 |
2180/3000 |
|
1000 mm |
kilogramo |
2070/2760 |
2070/2760 |
2140/2830 |
2140/2830 |
2260/3200 |
2260/3200 |
|
1500 mm |
kilogramo |
2220/3020 |
2220/3020 |
2290/3050 |
2290/3050 |
2437/3400 |
2437/3400 |
|
2000 mm |
kilogramo |
2570/3420 |
2570/3420 |
2640/3490 |
2640/3490 |
2787/3800 |
2787/3800 |
|
3000 mm |
|
|
|
|
|
3200/ |
3287/ |
|
Tamaño del contorno/tamaño del embalaje |
|
|
|
|
|
|
|
|
750 mm |
|
2418×1000 |
2418×1000 |
2418×1037 |
2418×1037 |
2418×1130 |
2418×1130 |
|
1000 mm |
|
2668×1000 |
2668×1000 |
2668×1037 |
2668×1037 |
2668×1130 |
2668×1130 |
|
1500 mm |
|
3168×1000 |
3168×1000 |
3168×1037 |
3168×1037 |
3168×1130 |
3168×1130 |
|
2000 mm |
|
3668×1000 |
3668×1000 |
3668×1037 |
3668×1037 |
3668×1130 |
3668×1130 |
|
3000 mm |
|
|
|
|
|
4668×1130 |
4668×1130 |
