Parámetros técnicos

ModeloModelo

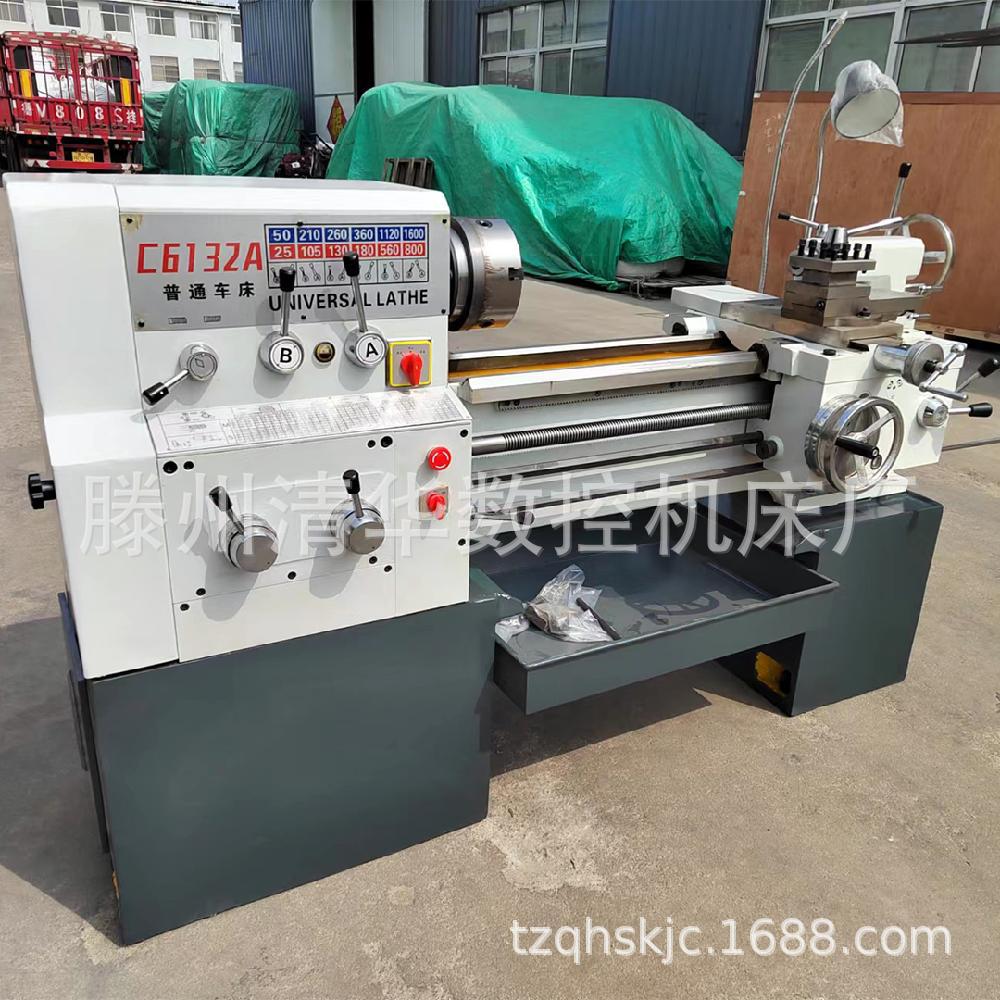

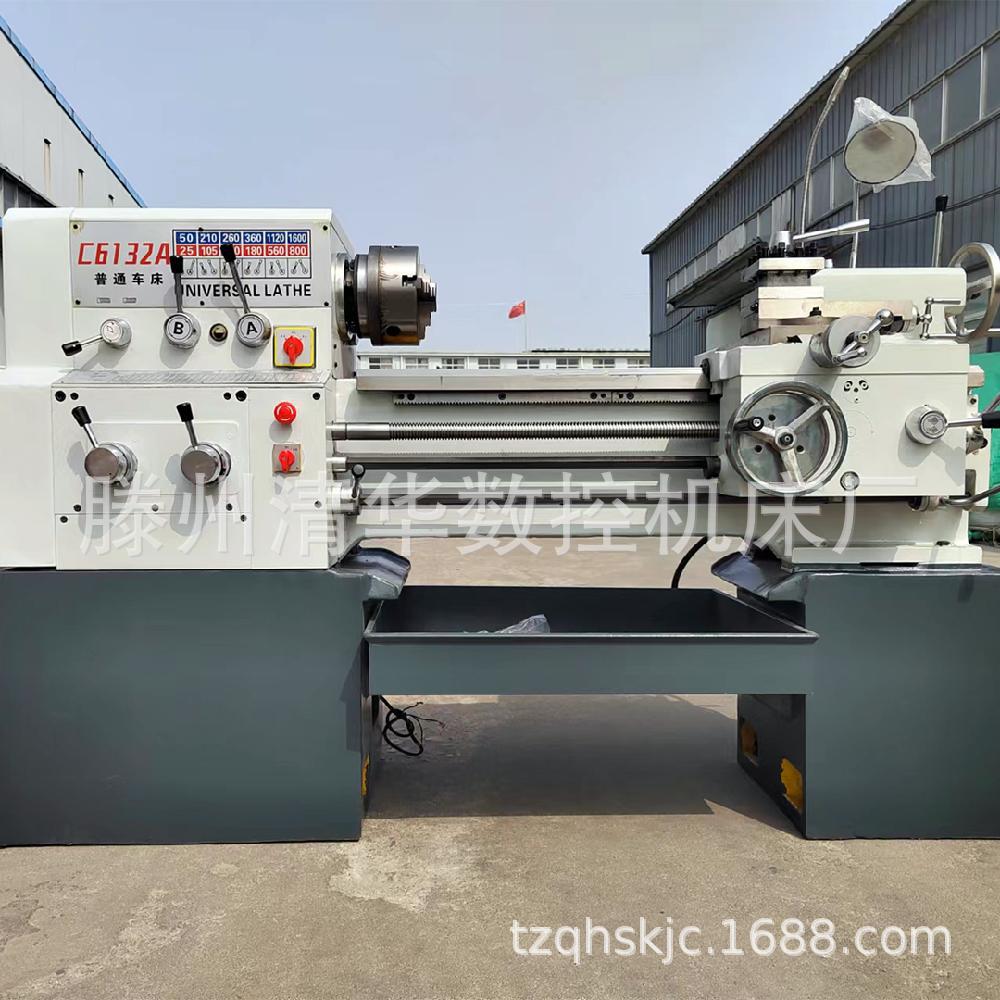

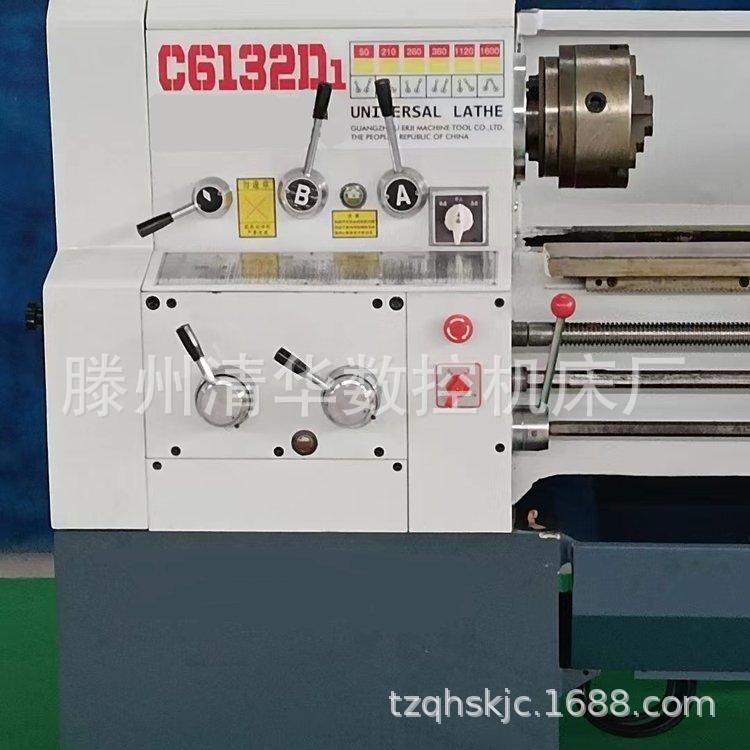

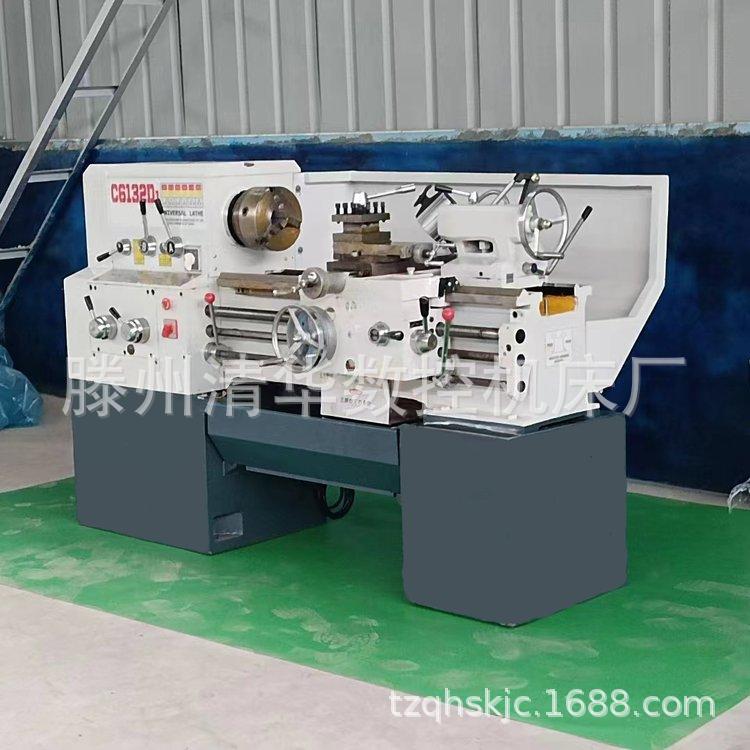

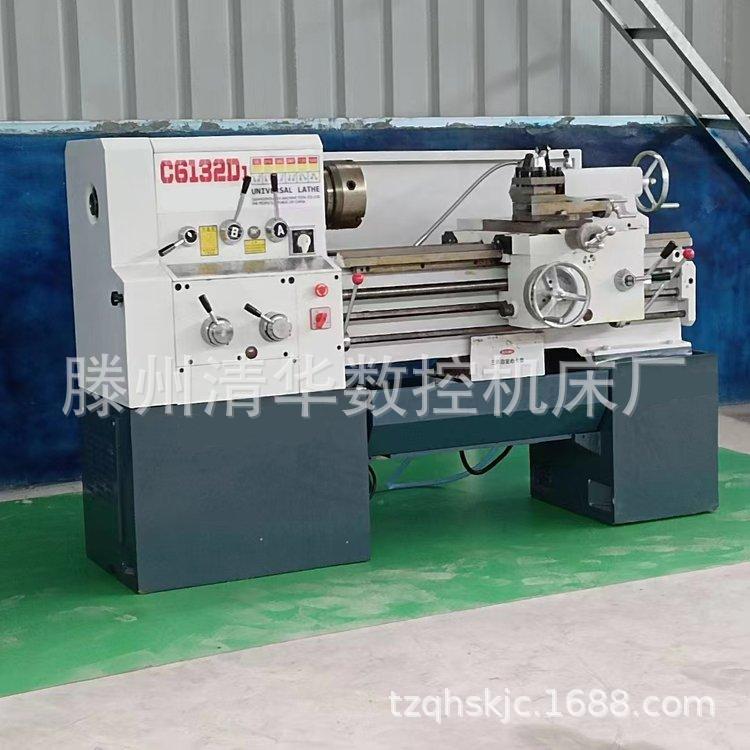

C6132

C6136

C6140

C6150

Capacidad de procesamiento

Capacidad

Diámetro de la pieza de trabajo de la bancada

320 mm

360 mm

400 mm

500 mm

Diámetro de rotación de la bandeja

200 mm

200 mm

238 mm

300 mm

Diámetro de oscilación en el sillín

590 mm

590 mm

630 mm

720 mm

Distancia entre centros

750, 1000, 1500 y 2000 mm

Diámetro del orificio del husillo

52 mm/80 mm

Huso

Huso

Dimensiones del extremo del husillo

ISO-C6

Orificio cónico del husillo

MT6

Rango de velocidad del husillo (nivel)

36-1600 rpm (9 pasos)

Alimentar

Alimentar

Rango de roscas métricas (número de tipos)

0,5-14 mm (18 tipos)

Rango de roscas en pulgadas (número de tipos)

2-40/pulgada (28 tipos)

Rango de rosca del módulo (número de tipos)

0,25-3,5 mπ (17 tipos)

Carrera de reposo de herramienta pequeña

150 mm

Recorrido del carro transversal

180 mm

Dimensiones de la sección transversal de la barra de herramientas de torneado

20×20 mm2

contrapunto

Contrapunto

Diámetro del manguito del contrapunto

75 mm

Cono de manguito de contrapunto

MT5

Recorrido del manguito del contrapunto

160 mm

Potencia del motor principal

4 kW

4/5,5 kW

Tamaño de la máquina

Tamaño de la máquina

(Largo*Ancho*Alto mm)

Dimensiones generales para 750 mm

2100×1150×1550 mm

2100×1150×1550 mm

2100×1150×1550 mm

2100×1150×1550 mm

Dimensiones generales para 1000 mm

2350×1150×1550 mm

2350×1150×1550 mm

2350×1150×1550 mm

2350×1150×1550 mm

Dimensiones generales para 1500 mm

2850×1150×1550 mm

2850×1150×1550 mm

2850×1150×1550 mm

2850×1150×1550 mm

Dimensiones generales para 2000 mm

3350×1150×1550 mm

3350×1150×1550 mm

3350×1150×1550 mm

3350×1150×1550 mm

peso

Peso (kg)

Peso

1300 kilos

1500 kilos

1600 kilos

1700 kilos

Peso

1400 kilos

1600 kilos

1700 kilos

1800 kilos

Peso

1600 kilos

1800 kilos

1900 kilos

2000 kilos

Peso

1800 kilos

2000 kilos

2100 kilos

2200 kilos
