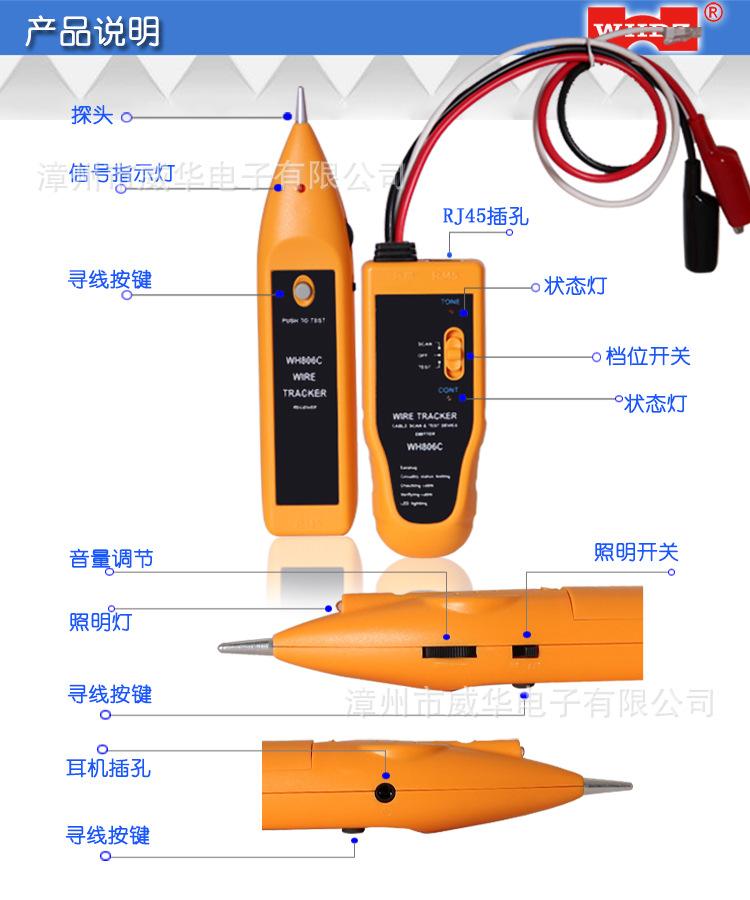

Vantagens do produto:Linhas de comunicação multifuncionais projetadas e produzidas usando tecnologia exclusiva de transmissão de dadosCaçandoO instrumento tem duas funções: busca de linha e busca de ponto de interrupção. É um bom auxiliar para engenheiros de instalação e manutenção de linhas de comunicação. Pode ser amplamente utilizado em sistemas telefônicos, redes de computadores e manutenção diária, consulta de linha de fio de metal e trabalho de manutenção diária, e é equipado com luzes LED e fones de ouvido, o que é conveniente para uso em ambientes escuros e barulhentos.

Características gerais do produto:

Pesquisa de linha telefônica:

Use os fios vermelho e preto do clipe jacaré para conectar diretamente aos dois fios do telefone, gire o interruptor de função do transmissor para a posição "SCAN" e o indicador de busca de linha "STATUS" pisca, indicando que o transmissor está funcionando normalmente. Pressione e segure o botão de avanço do receptor e use a sonda do receptor para procurar o cabo alvo necessário.

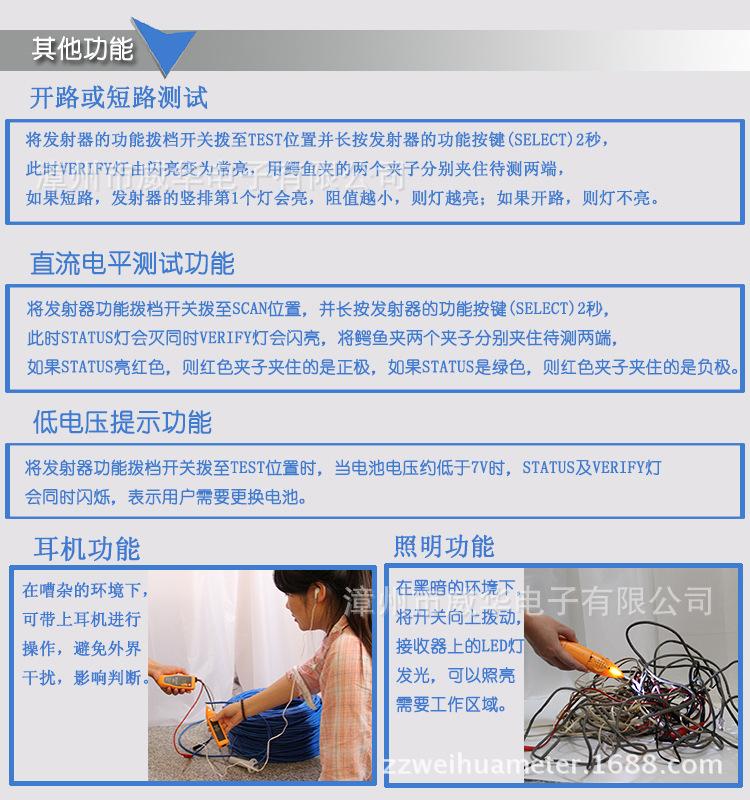

Teste de circuito aberto ou curto:

Gire o interruptor de função do transmissor para a posição TEST e pressione o botão de função do transmissor (SELECT) por 2 segundos. A luz VERIFY mudará de piscante para sempre acesa. Use os dois clipes do clipe jacaré para prender as duas extremidades a serem testadas. Se houver um curto-circuito, a primeira luz na linha vertical do transmissor acenderá. Quanto menor o valor da resistência, mais brilhante será a luz. Se houver um circuito aberto, a luz não acenderá.

Pesquisa de linha de rede:

Conecte diretamente o cabo de rede com um plugue de cristal na interface de busca de linha de rede RJ45, gire o interruptor de função do transmissor para a posição "SCAN" e o indicador de busca de linha "STATUS" pisca, indicando que o transmissor está funcionando normalmente. Pressione e segure o botão de avanço do receptor e use a sonda do receptor para procurar o cabo alvo necessário. O alcance de detecção da função de direção do cabo de rede pode atingir 1 metro. (Dependendo do ambiente).

Pesquisa de ponto de interrupção de linha única:

Use o fio vermelho ou preto do clipe jacaré para conectar diretamente à linha a ser testada, gire o interruptor de função do transmissor para a posição "SCAN" e o indicador de busca de linha "STATUS" pisca, indicando que o transmissor está funcionando normalmente. Pressione e segure o botão de avanço do receptor e use a sonda do receptor para procurar ao longo da linha alvo. Quando o som de repente ficar menor ou desaparecer, mude a posição para o ponto de interrupção.

Função de teste de nível DC:

Gire o interruptor de função do transmissor para a posição SCAN e pressione e segure o botão de função do transmissor (SELECT) por 2 segundos. A luz STATUS apagará e a luz VERIFY piscará. Prenda as duas extremidades dos clipes jacaré a serem testados. Se a luz STATUS estiver vermelha, o clipe vermelho está preso ao polo positivo. Se a luz STATUS estiver verde, o clipe vermelho está preso ao polo negativo.

Função de aviso de baixa tensão:

Quando o interruptor de função do transmissor é girado para a posição TEST, quando a voltagem da bateria estiver abaixo de 7 V, as luzes STATUS e VERIFY piscarão ao mesmo tempo, indicando que o usuário precisa substituir a bateria.

Recursos dos fones de ouvido:

Em um ambiente barulhento, você pode usar fones de ouvido para evitar interferências externas e afetar seu julgamento.

Função de iluminação:

Em um ambiente escuro, gire o interruptor para cima e a luz LED no receptor iluminará a área onde você precisa trabalhar.

Fonte de alimentação: bateria 6F22 9V*2

Tamanho do produto: Transmissor: 125*49*29mm Receptor: 175*38*24mm

Peso do produto: Transmissor: cerca de 92 (sem bateria) Receptor: 58g (sem bateria)

Configuração padrão: Transmissor (sem bateria interna), Receptor (sem bateria interna), Coldre, Fone de ouvido, Bateria, Manual, Certificado de conformidade (cartão de garantia)

Descrição da embalagem:

Embalagem: caixa colorida

Quantidade de embalagem: 20 conjuntos

Tamanho da caixa externa: 51x26x32,5cm

Peso bruto/líquido: 10/9kg
