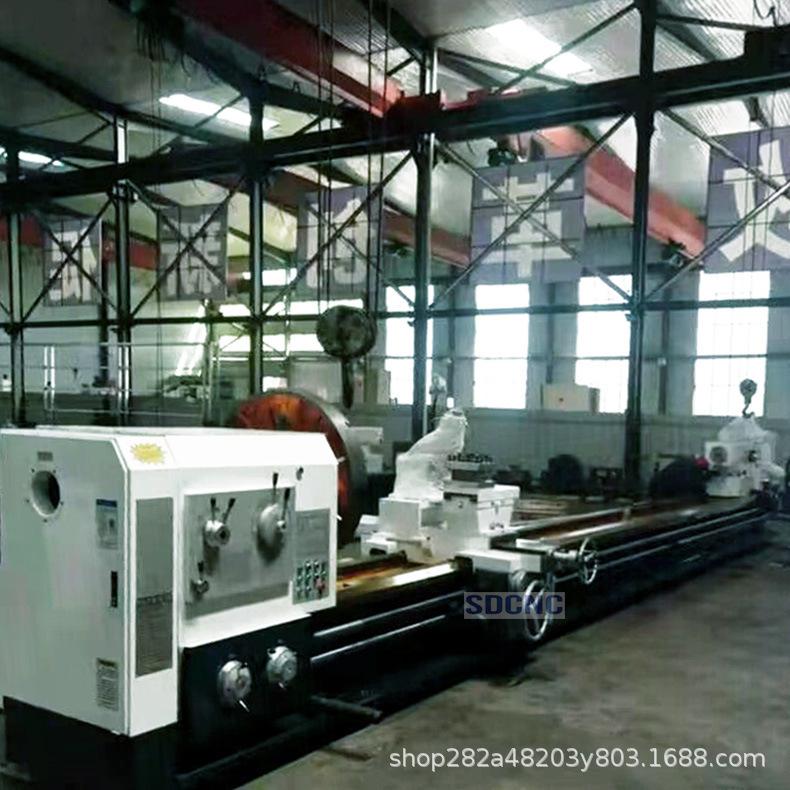

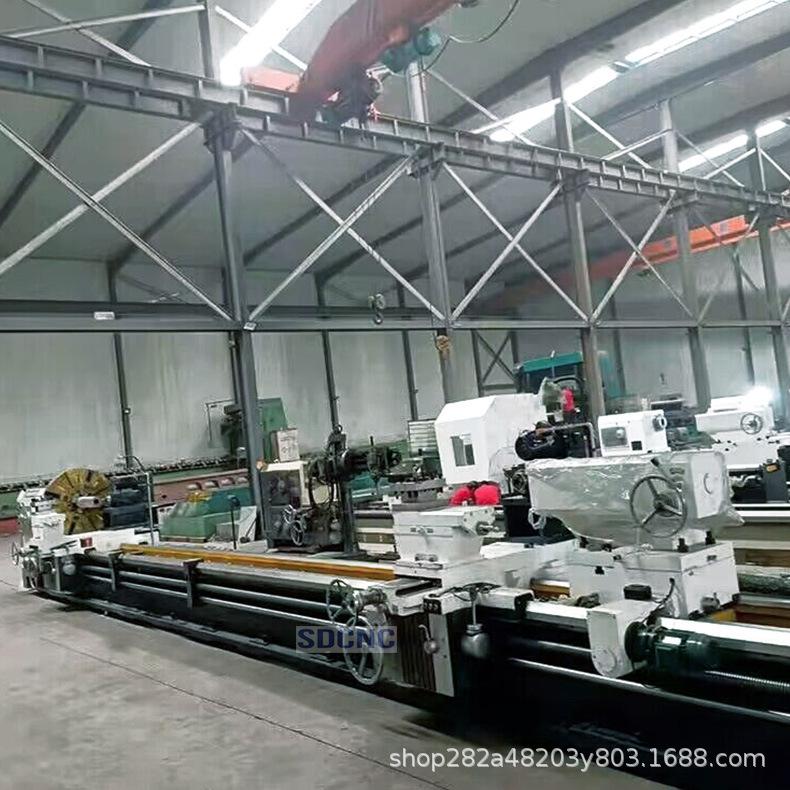

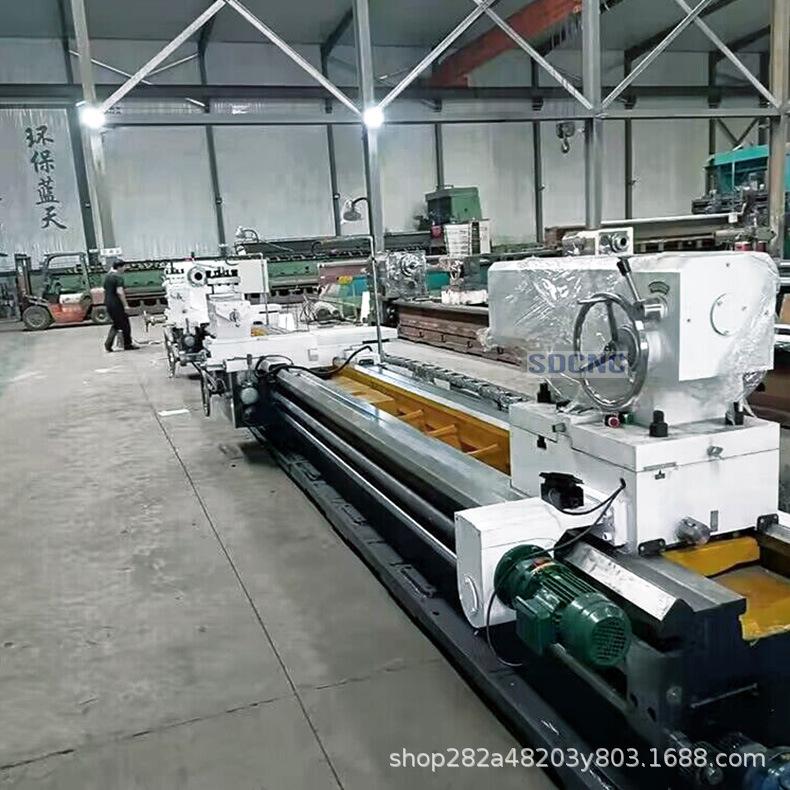

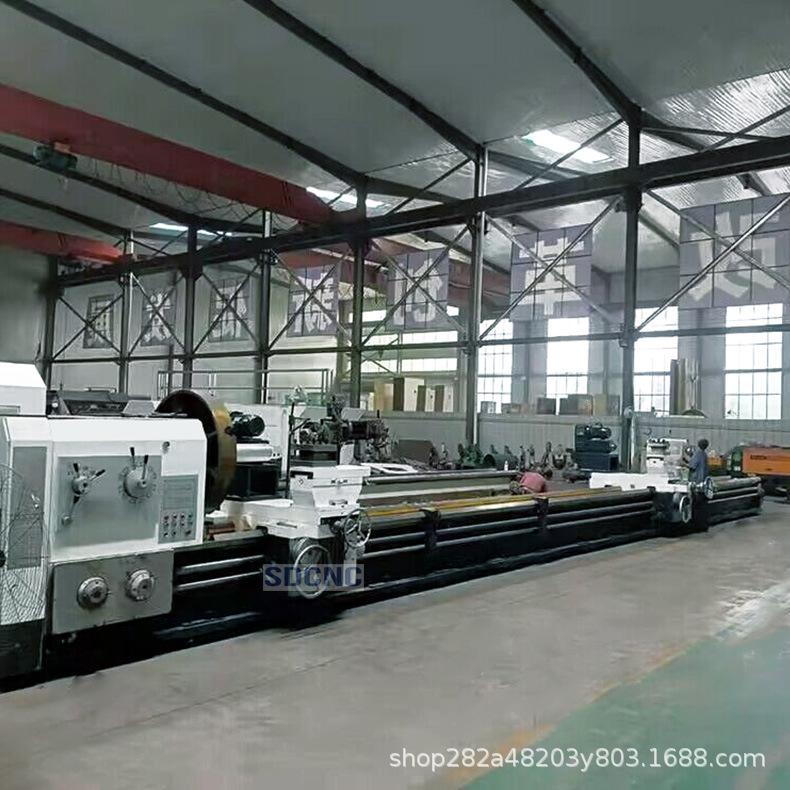

Torno comum CW61125X12 m Torno horizontal grande para serviço pesado 61125 Metal corte pesado tipo piso carro
|
hospedar querer regulamento grade |
Diâmetro máximo de rotação da peça na base
|
￠1250
|
|
Comprimento máximo da peça
|
1500-18000 |
|
|
Diâmetro máximo de rotação da peça no porta-ferramenta
|
￠865 mm
|
|
|
Diâmetro máximo da haste inserida no furo do fuso
|
￠105 mm
|
|
|
Digitar Dar sistema sistema |
Número de avanços longitudinais e transversais por rotação do fuso
|
56 tipos
|
|
Faixa de avanço do porta-ferramentas por rotação do fuso |
Longitudinal 0,1-12 mm/r
|
|
|
Transversal (1/2 do longitudinal) 0,05-6mm/r |
||
|
Suporte de ferramenta superior (1/4 da direção longitudinal) 0,025-3 mm/r |
||
|
Número efetivo e alcance da rosca métrica |
43、 1-120 mm |
|
|
Centro e alcance efetivos da rosca britânica |
29, 28-3/8 dentes/polegada |
|
|
Número válido e intervalo de threads de módulo |
45、0,5-60 mm |
|
|
Número válido e intervalo de roscas de passo diametral |
25、1-56 mm |
|
|
Segurar fazer Óleo Bombear e Correr escorregar |
modelo |
CB-B10 |
|
Volume de óleo |
12L/min |
|
|
pressão do trabalho |
12-14 kg/cm |
|
|
Velocidade da bomba de óleo |
1500rpm |
|
|
Especificações e modelos de correia em V de acionamento da bomba de óleo |
1200A/1300A/1372A |
|
|
chão cabeça caixa |
Diâmetro do furo do fuso |
￠104/130 mm |
|
Furo frontal cônico do fuso |
Métrica ￠140 |
|
|
Número e intervalo de velocidades do fuso |
Avançar 21 tipos 2-200 rpm |
|
|
Reverso 12 tipos 2,24-178 rpm |
||
|
faca prateleira |
Distância vertical da linha central do fuso até a superfície de suporte da ferramenta |
48 mm |
|
Dimensões da seção transversal da ferramenta (altura*largura) |
45*45mm |
|
|
Ângulo de rotação do porta-ferramentas |
±90° |
|
|
Curso máximo do selim |
1450-14950 mm |
|
|
Curso horizontal máximo do porta-ferramenta |
630mm |
|
|
As escalas superior e inferior do apoio da ferramenta giram uma grade por curso do apoio da ferramenta |
0,05 mm |
|
|
Curso máximo do apoio superior da ferramenta |
300 mm |
|
|
Velocidade de movimento rápida do porta-ferramentas |
Vertical 3470mm/min |
|
|
Horizontal 1870mm/min |
||
|
Suporte de ferramenta superior 935mm/min |
||
|
chão cauda |
Diâmetro e curso da manga superior |
￠160*300mm |
|
Conicidade da manga do contraponto |
Mohs 6# |
|
|
Movimento lateral do contraponto |
±25 |
|
|
mover força sistema sistema |
Modelo e potência do motor principal |
Y180L-4 22 kW |
|
Especificações e modelos da correia trapezoidal de transmissão principal |
2134 °C, 2235 °C, 2540 °C |
|
|
Modelo de motor rápido e potência do skate |
JC02-21-2-1-1.5KW |
|
|
Modelo e potência da bomba de resfriamento |
JCB-45 0,15 kW |
|
|
Fluxo da bomba de resfriamento |
45L/min |
