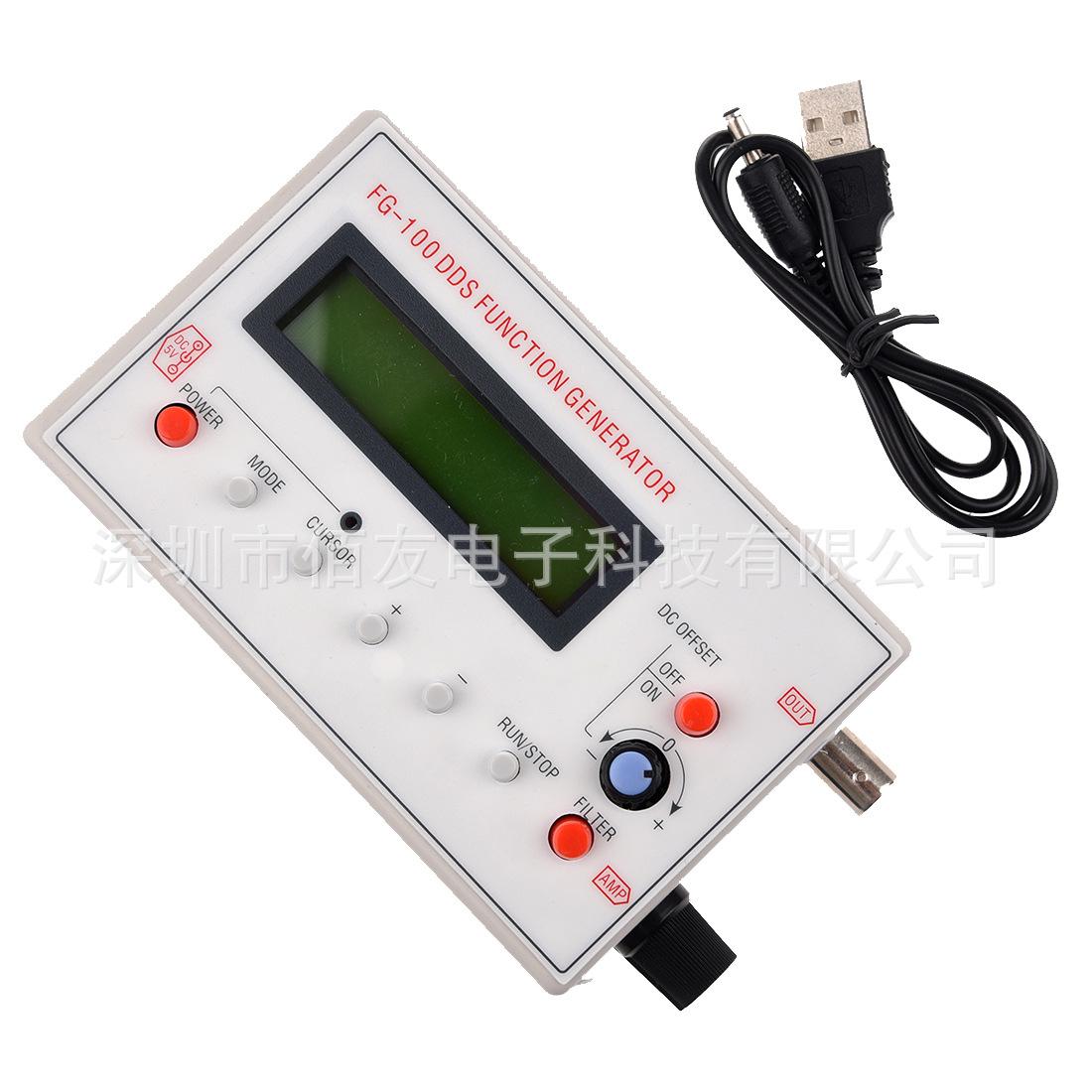

Gerador de sinal DDS FG-100 Gerador de função DDS

1. Principais características:
É pequeno em tamanho, totalmente funcional, fácil de operar e transportar. Pode ser alimentado por um adaptador ou uma bateria de lítio. Junto com um osciloscópio, pode ser usado para testes e depuração de circuitos eletrônicos, e testes e medições das características de frequência e resposta de pulso de amplificadores de áudio.DDSA boa precisão e estabilidade de frequência do osciloscópio também são muito adequadas para calibração do fator de tempo de varredura do osciloscópio. A saída de onda quadrada é adequada para ajuste de característica de pulso de sonda e atenuador do osciloscópio, etc.

dois.Especificações principais:
1.Faixa de frequência: onda senoidal1Hz-500kHz(A frequência em que a amplitude de saída é plana para200 kHz, à medida que a frequência aumenta, a amplitude de saída diminui), outras formas de onda1Hz-20kHz(No entanto, não há limite para o limite superior da frequência ajustável. Se a distorção e a vibração não forem necessárias, a frequência pode ser aumentada ainda mais).
2.Resolução:1Hz。
3.Formas de onda de saída: onda senoidal, onda quadrada, onda triangular, onda dente de serra positiva, onda dente de serra negativa, onda ECG, onda de pulso de 20%.
4.Distorção de onda senoidal:1kHzabaixo<1%,1kHze acima<0,5%。
5.Amplitude de saída: Máxima±10 V(PP).
6.Impedância de saída:50ohm.
7.Deslocamento DC: Máximo±10 V, com função de desligamento.

8.Existem filtros que podem ser ligados e desligados, que podem se adaptar bem às saídas de formas de onda senoidais e de pulso.
8.fonte de energia:Corrente Contínua 3,5-10 V. É recomendável usar um adaptadorCorrente contínua 5 V,Alimentado por bateria3,7 Vbateria de lítio.

9. Dimensões totais: 125x80x32.

10. Peso (incluindo acessórios): cerca de 0,2 kg

Onda senoidal de 200kHz.
