Antena analisadora de rede vetorial NanoVNA onda curta MF HF VHF 4,3 polegadas
Preço por unidade incluindo frete para o Brasil
Quantidade
Produto selecionado
Especificações do produto
tipo
Portable Spectrum Analyzer
Marca
Baiyou
Modelo
002
tipo
Portable Spectrum Analyzer
Marca
Baiyou
Modelo
002
tipo
Portable Spectrum Analyzer
Marca
Baiyou
Modelo
002
Detalhes do produto
O texto nas imagens pode ser traduzido
Descrição:
O NanoVNA-F Mini Vector Network Analyser é um produto baseado no Open Source Project do NanoVNA (https://ttrf.tk/kit/nanovna/). A parte RF é consistente
O NanoVNA-F Mini Vector Network Analyser é um produto baseado no Open Source Project do NanoVNA (https://ttrf.tk/kit/nanovna/). A parte RF é consistente
Com a versão original (NanoVNA-F usa frequência de medição de propagação harmônica de até 1 GHz).
Funções de hardware do NanoVNA-F:
1. Use tela LCD TFT IPS de 4,3 polegadas, com um ângulo de visão maior e pode ser vista claramente em ambientes externos com forte luz.
2. Mude para bateria de lítio de grande capacidade de 5000mAh, o tempo de espera é maior e expanda uma interface USB. Normalmente, pode ser usado como um tesouro recarregável quando o instrumento não é usado.
3. O CI é carregado por alta corrente de 2A, e o tempo de carregamento é menor.
4. Mude para uma roda de ondas maior e com melhor operação.
5. Mude para um interruptor de energia com maior sensibilidade e melhor sensação de operação.
6. Suporte para alternância de menu em chinês e inglês;
7. Atualize o programa do usuário pelo disco U virtual.
8. Invólucro de alumínio padrão para proteger a cabeça SMA e reduzir a interferência de ondas eletromagnéticas externas no instrumento.
8. Software de código aberto github.com/flyoob/NanoVNA-F
1. Use tela LCD TFT IPS de 4,3 polegadas, com um ângulo de visão maior e pode ser vista claramente em ambientes externos com forte luz.
2. Mude para bateria de lítio de grande capacidade de 5000mAh, o tempo de espera é maior e expanda uma interface USB. Normalmente, pode ser usado como um tesouro recarregável quando o instrumento não é usado.
3. O CI é carregado por alta corrente de 2A, e o tempo de carregamento é menor.
4. Mude para uma roda de ondas maior e com melhor operação.
5. Mude para um interruptor de energia com maior sensibilidade e melhor sensação de operação.
6. Suporte para alternância de menu em chinês e inglês;
7. Atualize o programa do usuário pelo disco U virtual.
8. Invólucro de alumínio padrão para proteger a cabeça SMA e reduzir a interferência de ondas eletromagnéticas externas no instrumento.
8. Software de código aberto github.com/flyoob/NanoVNA-F
A faixa de medição do NanoVNA-F é de 50k-1GHz.
A frequência de medição de propagação harmônica do sinal de saída do chip de clock SI5351 é de 1000MHz. Em 600M-1GHz, a faixa dinâmica do S11 é de 40dB (a taxa de onda estacionária é menor que 1,02).
Ao mesmo tempo, uma blindagem metálica é projetada para o front-end de RF, de modo que a faixa dinâmica do S21 seja melhor que 60dB em toda a banda de frequência.
A frequência de medição de propagação harmônica do sinal de saída do chip de clock SI5351 é de 1000MHz. Em 600M-1GHz, a faixa dinâmica do S11 é de 40dB (a taxa de onda estacionária é menor que 1,02).
Ao mesmo tempo, uma blindagem metálica é projetada para o front-end de RF, de modo que a faixa dinâmica do S21 seja melhor que 60dB em toda a banda de frequência.
Recurso:
Tamanho: 14CM * 7,5CM * 2CM
Frequência de medição: 50kHz ~ 1000MHz
Saída de RF: - 13 DBM (máximo - 9 dbm)
Precisão de frequência: < 0,5 ppm
ROE da porta: < 1,1
Tela: 4,3 polegadas IPS TFT (800x480)
Interface USB: USB Tipo C Modo de comunicação: CDC (Serial)
Consumo de energia: USB 5V 200mA, bateria interna de 5000mAh, vida útil teórica de 18 horas, corrente máxima de carga 2A
Capacidade de saída: 5V/1A, suportando telefones Android e Apple
Número de pontos de calibração: 101
Número de pontos de digitalização: 101
Rastreamento de exibição: 4, Marca: 4, Configurações salvas: 5
Tempo de varredura: cerca de 1,9s/vez (banda de frequência completa de 50kHz-1000MHz)
Parâmetros S mensuráveis, razão de onda estacionária de tensão SWR, diagrama de fase, atraso de grupo, diagrama de círculo de Smith... ;
Bateria de lítio de grande capacidade de 19,0 Wh (cerca de 5000 mAh após a conversão)
Tamanho: 14CM * 7,5CM * 2CM
Frequência de medição: 50kHz ~ 1000MHz
Saída de RF: - 13 DBM (máximo - 9 dbm)
Precisão de frequência: < 0,5 ppm
ROE da porta: < 1,1
Tela: 4,3 polegadas IPS TFT (800x480)
Interface USB: USB Tipo C Modo de comunicação: CDC (Serial)
Consumo de energia: USB 5V 200mA, bateria interna de 5000mAh, vida útil teórica de 18 horas, corrente máxima de carga 2A
Capacidade de saída: 5V/1A, suportando telefones Android e Apple
Número de pontos de calibração: 101
Número de pontos de digitalização: 101
Rastreamento de exibição: 4, Marca: 4, Configurações salvas: 5
Tempo de varredura: cerca de 1,9s/vez (banda de frequência completa de 50kHz-1000MHz)
Parâmetros S mensuráveis, razão de onda estacionária de tensão SWR, diagrama de fase, atraso de grupo, diagrama de círculo de Smith... ;
Bateria de lítio de grande capacidade de 19,0 Wh (cerca de 5000 mAh após a conversão)
Banco de potência 5V/1A
Suporte Android e Apple Mobile
Suporte Android e Apple Mobile

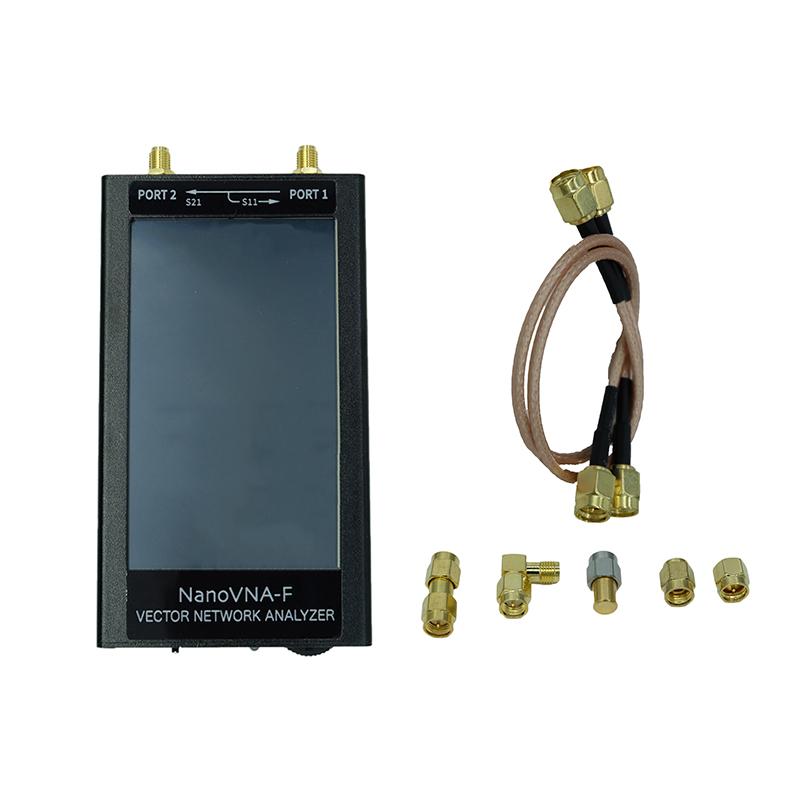

O pacote inclui:
Monitor LCD de 4,3 polegadas NanoVNA host x1
Cabo SMA-JJ RG316 20CM x2 (NanoVNA-F é um conector SMA fêmea padrão, que é usado para alternar para cabeça M e cabeça N para melhor proteger a fêmea SMA)
1 conjunto de peças de calibração (carga padrão de 50Ω x1, peça de calibração de circuito aberto x1, peça de calibração de curto-circuito x1, use a peça de calibração incluída, o instrumento pode ser calibrado para obter bons dados de resultados de medição)
SMA-JJ agulha dupla x1
SMA-JJ agulha dupla x1
Cotovelo SMA parafuso externo furo interno para parafuso interno agulha interna x1
Cabo de dados tipo C x1
Cabo de dados tipo C x1
Fotos de teste:
