Máquina de encolhimento de tubo hidráulico multifuncional totalmente automática máquina de encolhimento de tubo de aço acionada por transmissão mecânica máquina de encolhimento de tubo hidráulico multifuncional rotativo

Detalhes de uso da máquina de encolhimento de tubos

1. Máquina de encolhimento de tuboPrincípio: O tubo de aço é acionado para girar por meio de transmissão mecânica e uma extremidade do tubo de aço é aquecida por chama.Quando uma determinada temperatura é atingida, a cabeça do tubo de aço aquecido é forçada a tomar forma usando uma matriz de conformação até que o formato desejado seja alcançado.

2. Máquina de encolhimento de tuboEstrutura: Um chassi é soldado com canal de aço. A extremidade de potência é equipada com motor, redutor e mandril (para fixação de tubos, que pode ser substituído por mandril de torno). A outra extremidade é instalada com um assento de suporte (que pode ser aberto) e um anel de aquecimento é fixado na extremidade externa do assento de suporte (8 a 10 bicos são soldados a um anel de tubo de cobre por soldagem a gás). Do lado de fora há um suporte móvel com um molde de liga instalado nele.

3. Máquina de encolhimento de tuboModo de usar: Fixe o tubo na encolhedora de tubos e ligue o aquecedor (anel). Quando a temperatura atingir o nível exigido, empurre o molde de liga e o formato da cabeça do tubo atenderá aos requisitos. Todo o processo leva cerca15 minutos.

Princípio de funcionamento da máquina de encolhimento de tubos:

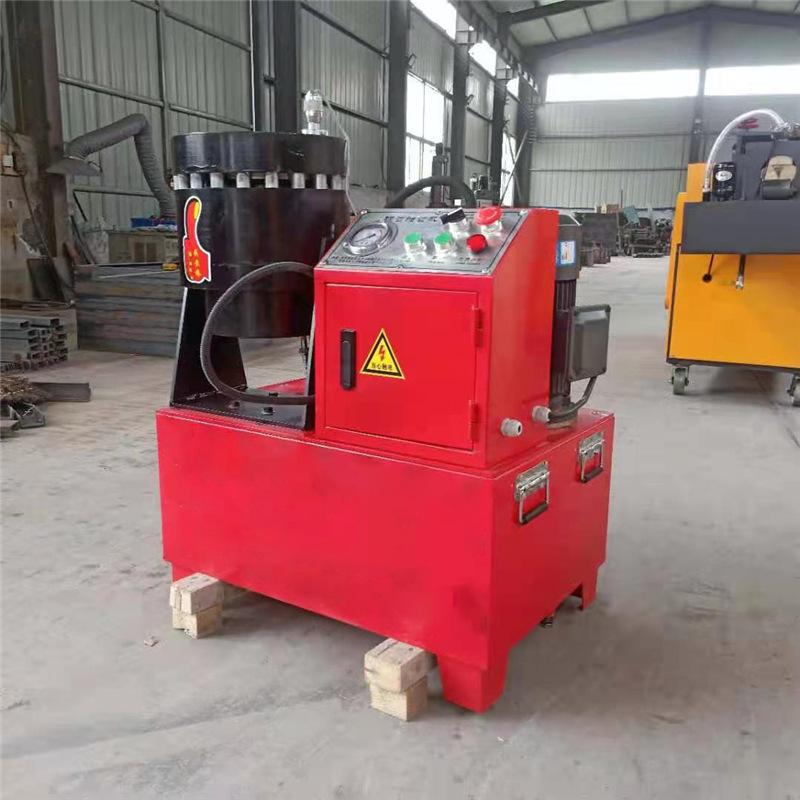

1. Adota o princípio de funcionamento de circuitos hidráulicos duplos, ou seja, o avanço e recuo do pistão e a abertura e contração do molde são todos alimentados pela fonte de energia hidráulica. Ele não apenas se move suavemente e retorna rapidamente, mas também não faz com que o molde seja travado devido ao retorno por mola. Além disso, o sistema de travamento do cilindro é projetado para ser passante, o que é fácil de afivelar vários cotovelos de formato especial.

2. O sistema hidráulico consiste em um motor, bomba de óleo, válvula solenóide, válvula reguladora de pressão e válvula hidráulica para formar um circuito duplo de óleo hidráulico com movimento para frente e para trás. Além disso, um circuito de óleo de válvula de drenagem rápida de óleo é adicionado ao circuito duplo de óleo hidráulico para obter um retorno mais rápido, e a velocidade é ajustável e o ruído e a pressão do sistema são reduzidos.

3. Em termos de sistemas de controle elétrico, o circuito de controle é adequado para circuito PLC, que é fácil de inspecionar e reparar e simples de substituir.

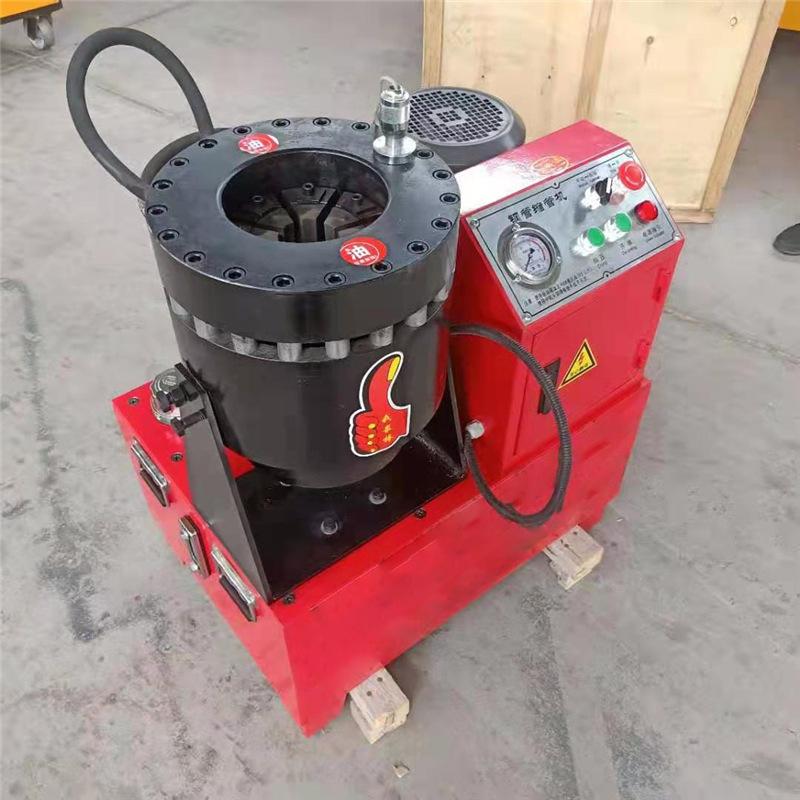

4. O molde de crimpagem e a base do molde adotam uma tecnologia de processamento de erros não acumulativos para garantir que as linhas de crimpagem do produto após a crimpagem sejam espaçadas uniformemente e não haja fenômeno de cabeça grande ou pequena.

5. A fim de garantir a precisão mecânica e a vida útil da máquina de crimpagem, os componentes do mecanismo de travamento são feitos de liga de aço de alta qualidade e tecnologia de tratamento térmico. Portanto, a longa vida útil da máquina de crimpagem está intimamente relacionada à racionalidade da seleção do material, tratamento térmico, tecnologia e estrutura de processamento mecânico.Indivisível!
