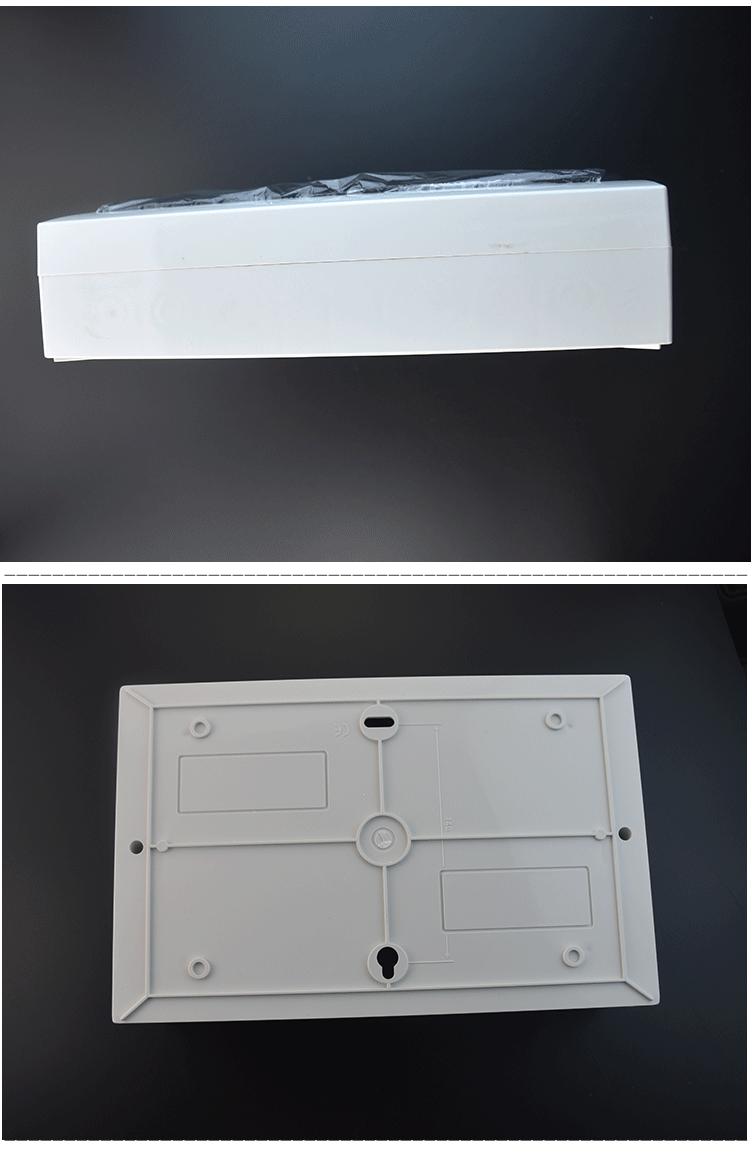

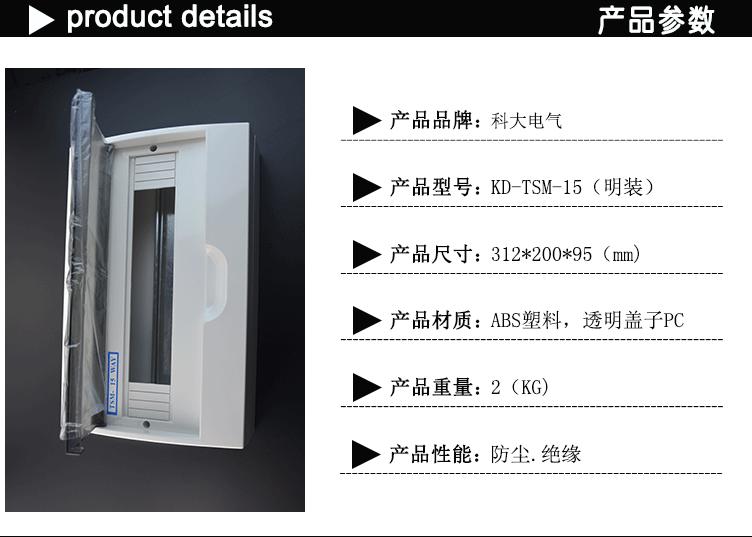

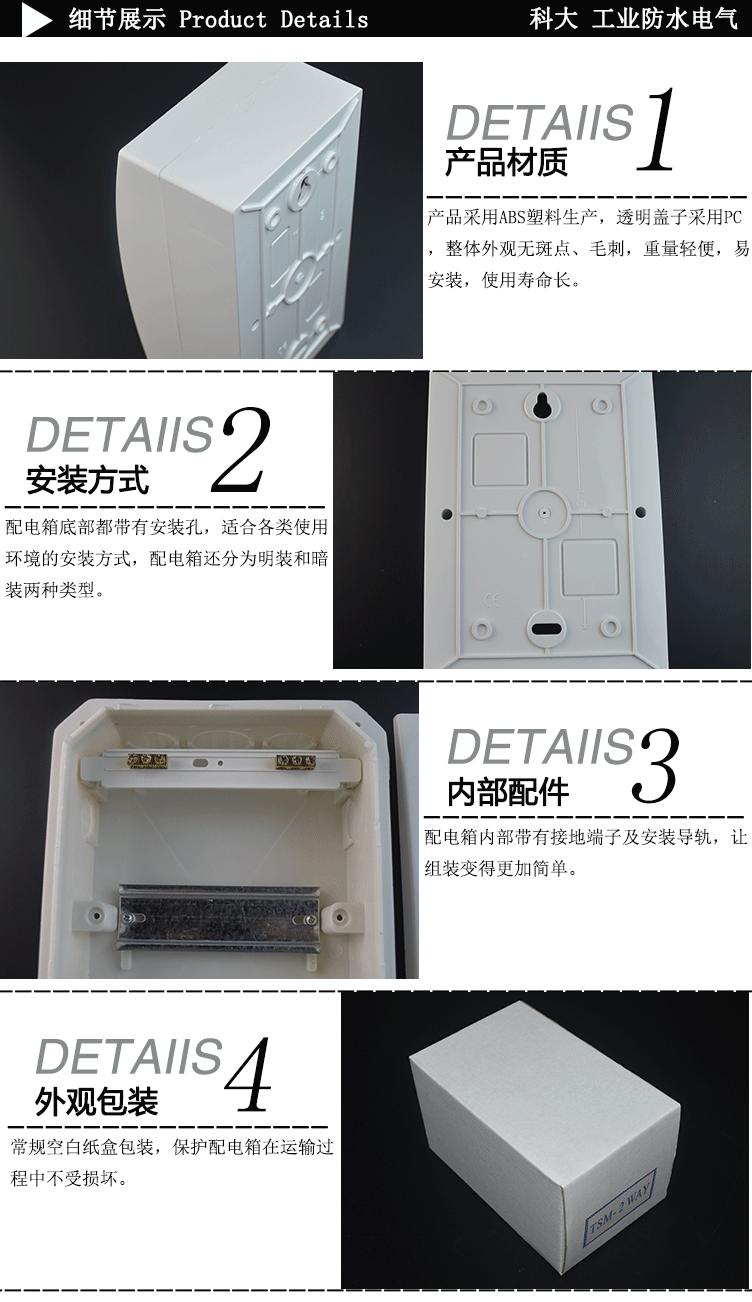

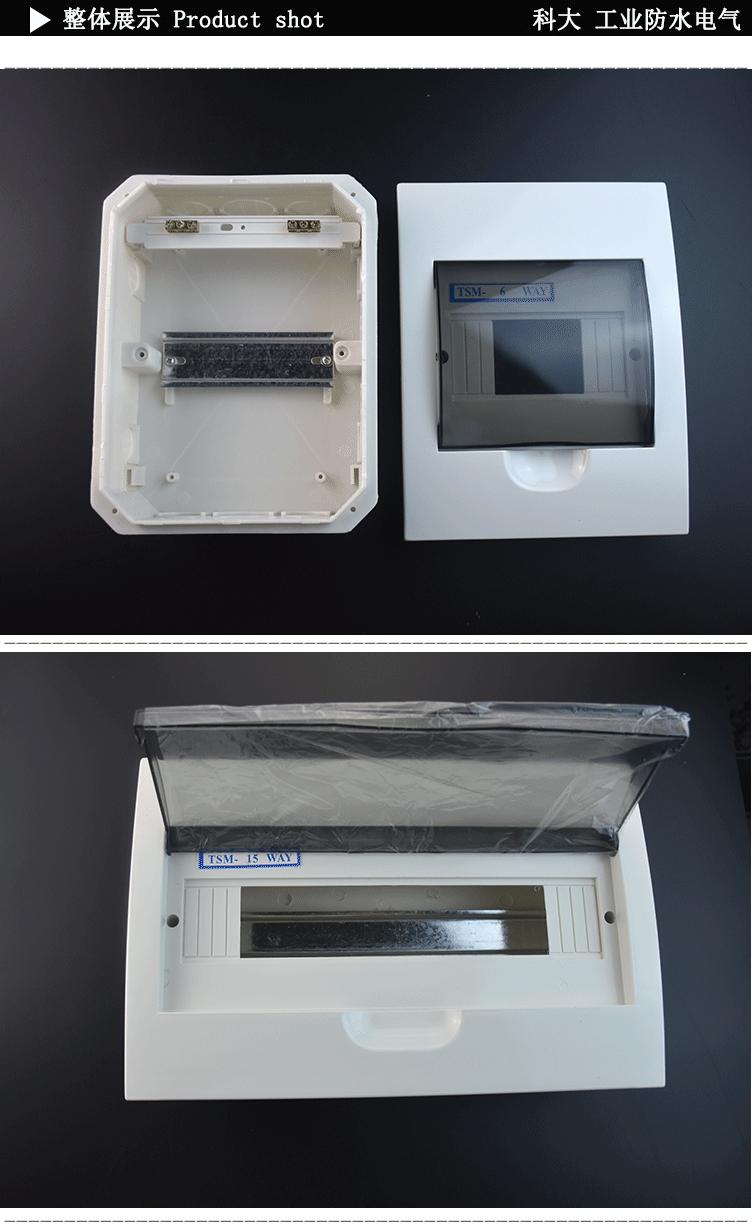

Caixa de distribuição doméstica de montagem aberta caixa de distribuição de ferro caixa de interruptor de ar caixa de módulo caixa elétrica forte PZ30 15 circuito

A caixa de distribuição é um parâmetro enorme nos dados. Geralmente constitui uma conexão elétrica de baixa tensão. Requer que o quadro, os instrumentos de medição, os aparelhos elétricos de proteção e os equipamentos auxiliares sejam montados em um gabinete metálico fechado ou semifechado ou em uma tela para formar uma caixa de distribuição de baixa tensão. Durante a operação normal, o circuito pode ser conectado ou desconectado com a ajuda de interruptores manuais ou automáticos.
As caixas de distribuição comumente usadas são feitas de madeira e metal. Como as caixas de distribuição metálicas têm um nível de proteção mais alto, as metálicas são mais comumente utilizadas.
Classificação por características estruturais e utilizações:
(1) Aparelhagem de painel fixo, muitas vezes chamada de quadro de distribuição ou painel de distribuição. É um quadro aberto com painel blindado. A frente está protegida e a parte traseira e as laterais ainda são acessíveis às partes energizadas. O nível de proteção é baixo e só pode ser utilizado em empreendimentos industriais e de mineração com baixos requisitos de continuidade do fornecimento de energia e confiabilidade para fornecimento centralizado de energia em subestações.
(2) Painel de proteção (ou seja, fechado) refere-se a um tipo de painel de baixa tensão que é fechado em todos os lados, exceto na superfície de montagem. As chaves, proteção, monitoramento e controle e demais componentes elétricos deste gabinete são todos instalados em uma caixa fechada de aço ou material isolante, que pode ser instalada contra ou afastada da parede. Cada circuito no gabinete pode ser isolado sem medidas de isolamento, ou pode ser isolado por placas metálicas aterradas ou placas isolantes. Normalmente a porta é intertravada mecanicamente com a operação do interruptor principal. Existem também quadros de proteção do tipo mesa (ou seja, console de controle), nos quais são instalados os aparelhos de controle, medição, sinalização e outros aparelhos elétricos. O painel de proteção é usado principalmente como dispositivo de distribuição de energia no local do processo.
(3) Quadro tipo gaveta. Este tipo de quadro utiliza um invólucro fechado feito de chapas de aço. Os componentes elétricos dos circuitos de entrada e saída são instalados em gavetas removíveis para formar uma unidade funcional que pode completar um determinado tipo de tarefa de fornecimento de energia. A unidade funcional é separada do barramento ou cabo por uma placa metálica aterrada ou por uma placa funcional de plástico, formando três áreas: o barramento, a unidade funcional e o cabo. Existem também medidas de isolamento entre cada unidade funcional. O painel tipo gaveta possui alta confiabilidade, segurança e intercambialidade. É um painel relativamente avançado. A maioria dos painéis refere-se a painéis do tipo gaveta. Eles são adequados para empresas industriais e de mineração e edifícios altos que exigem alta confiabilidade no fornecimento de energia como um centro de distribuição de controle centralizado.
(4) Caixas de controle de distribuição de energia e iluminação. A maioria deles é instalação vertical fechada. O nível de proteção da casca varia dependendo da ocasião da aplicação. Eles são usados ​​principalmente como dispositivos de distribuição de energia em locais de produção de empresas industriais e de mineração.
【estrutura】
Caixas de distribuição e armários de distribuição, quadros de distribuição, painéis de distribuição, armários elétricos, etc. são conjuntos completos de equipamentos para instalação centralizada de interruptores, instrumentos, etc.
