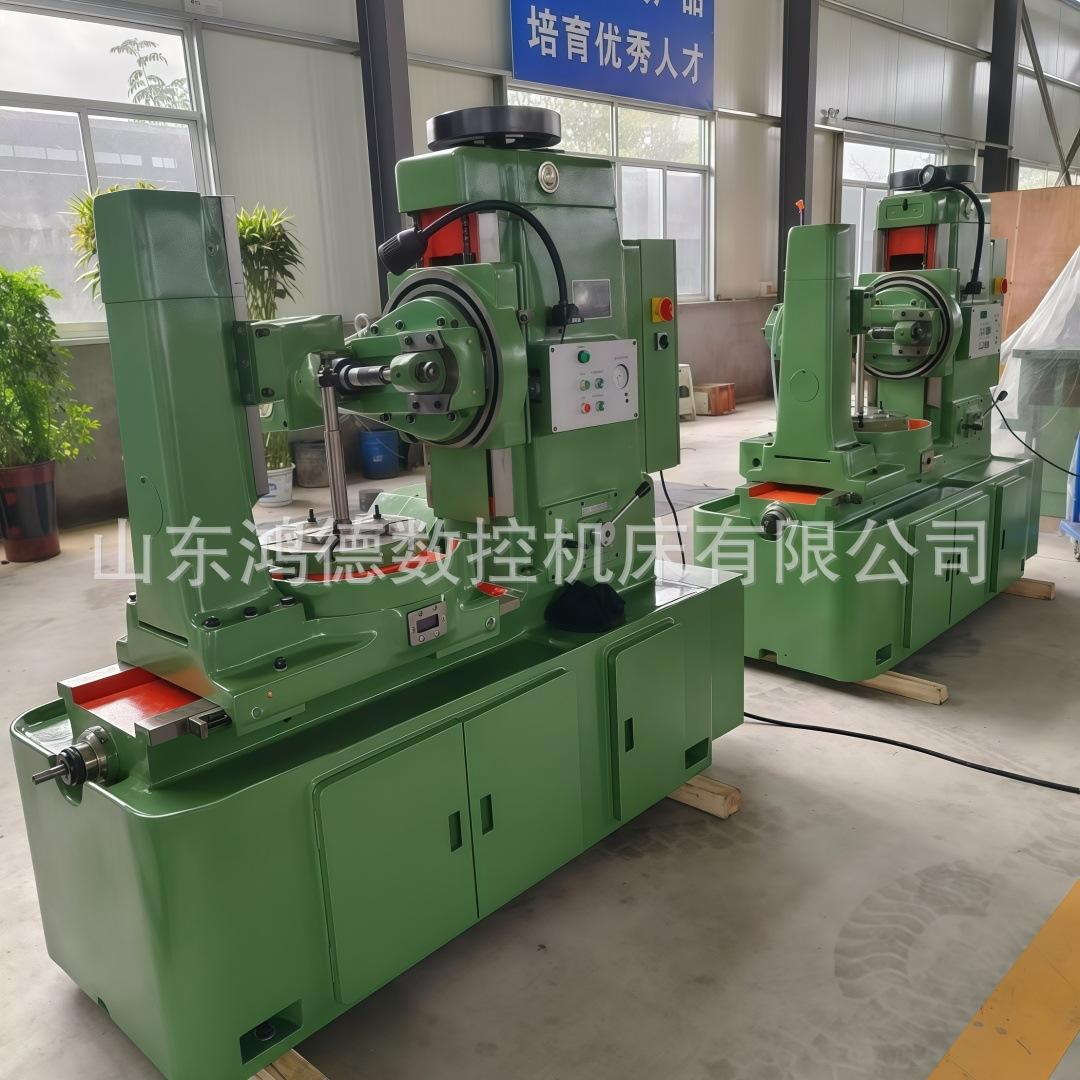

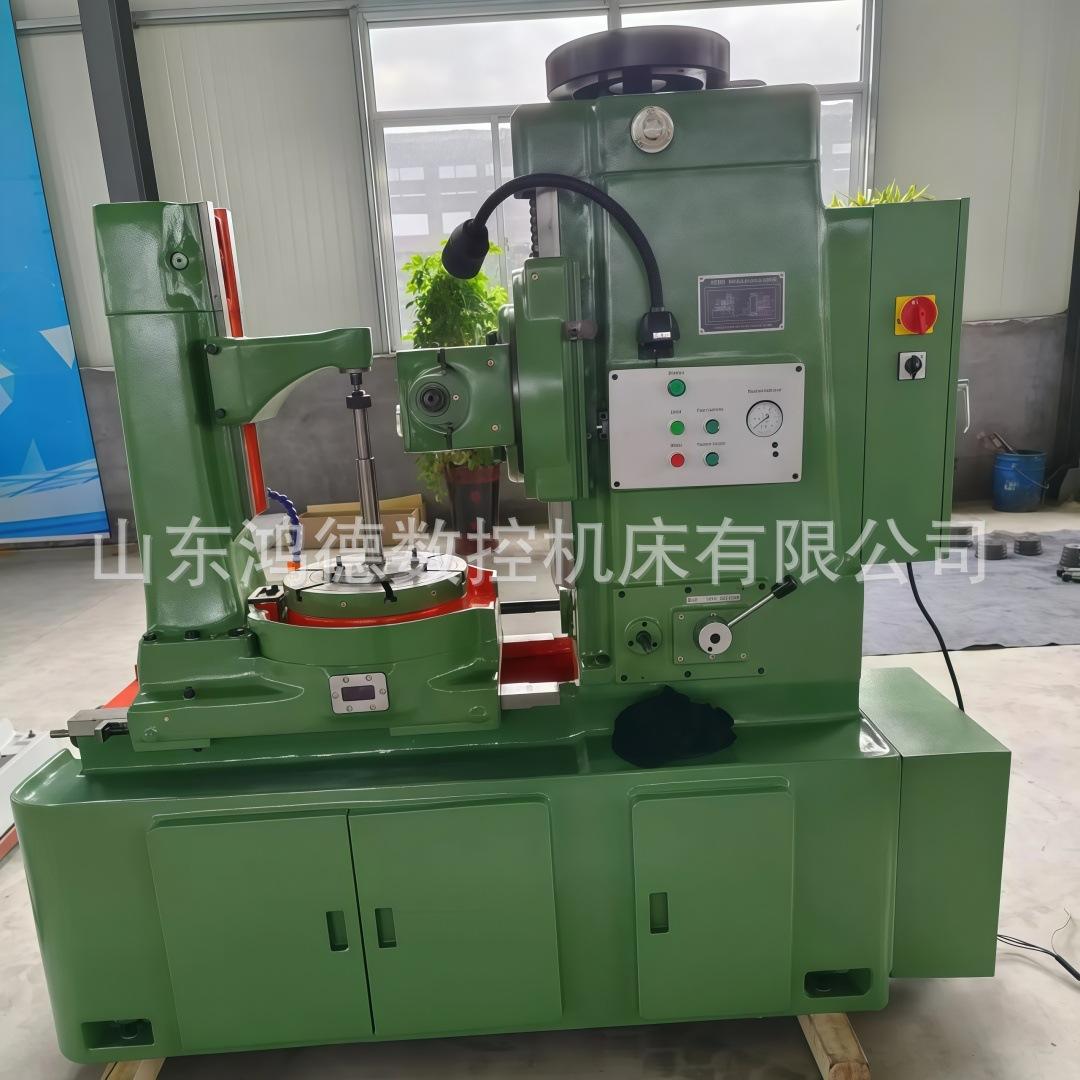

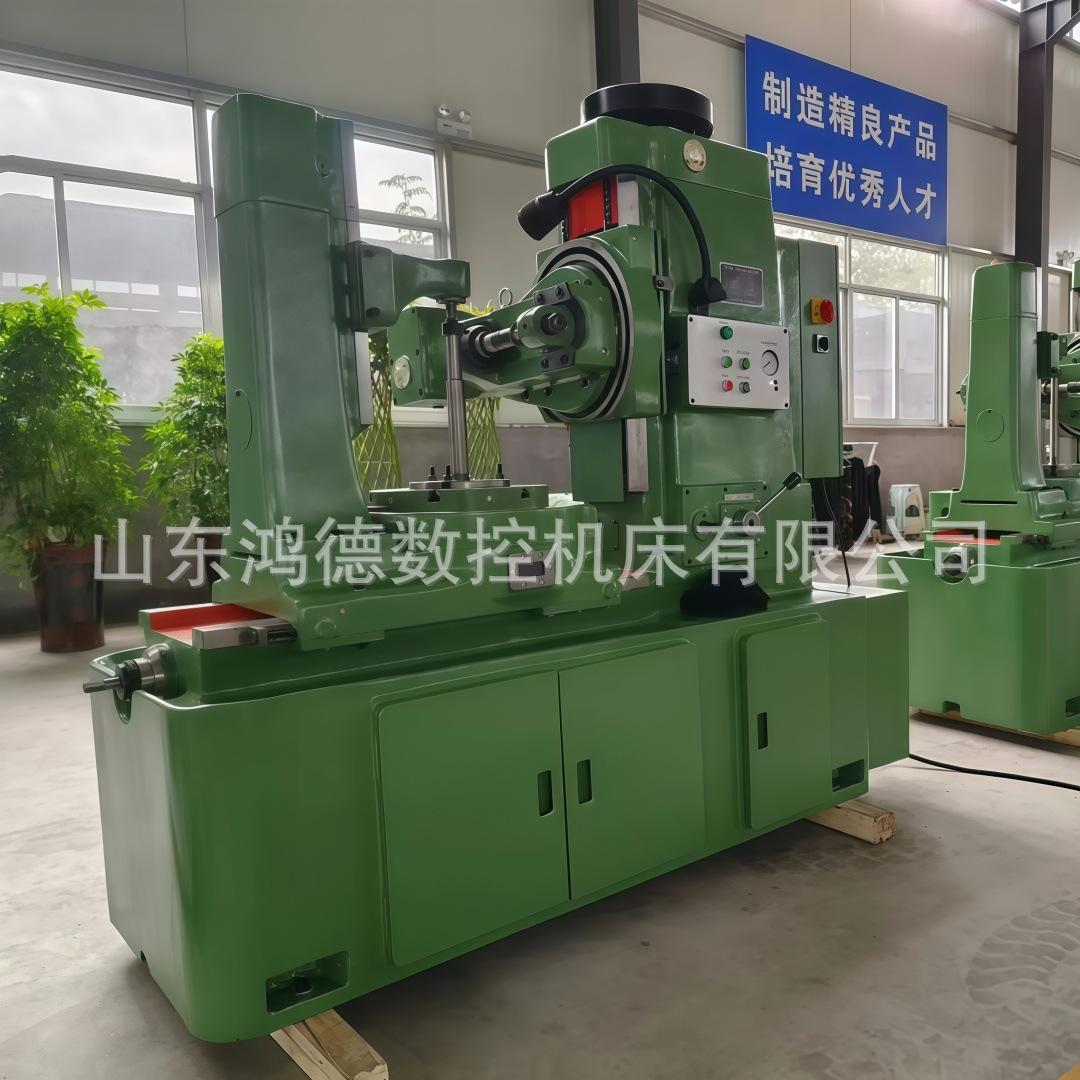

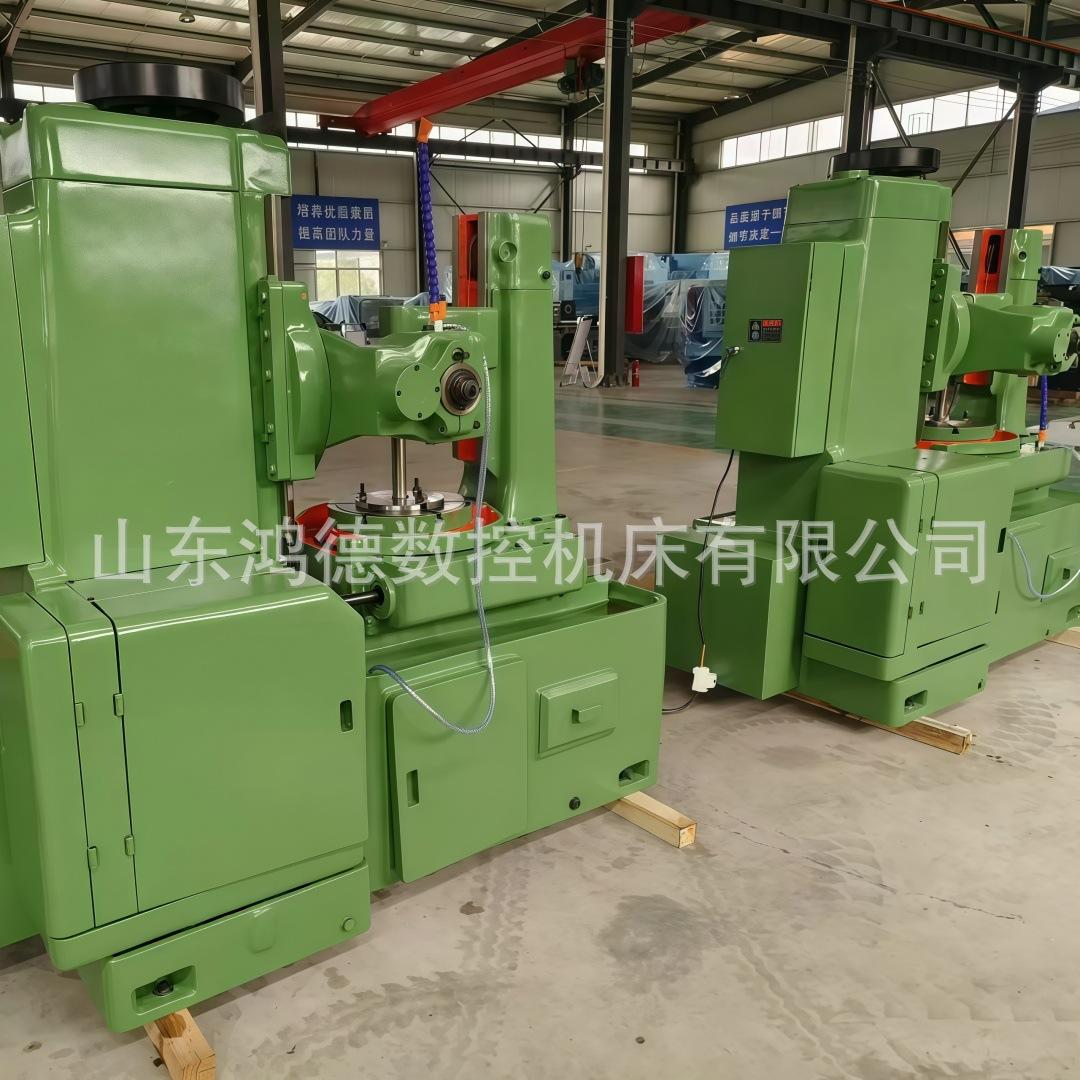

A máquina de fresagem de engrenagens Y38-1 é uma máquina de fresagem de engrenagens comum, adequada para fresar engrenagens cilíndricas, engrenagens helicoidais, engrenagens sem-fim e rodas dentadas, etc. Esta máquina tem uma estrutura razoável, layout compacto, operação e manutenção convenientes e pode executar uma ou várias passagens de acordo com o tamanho do módulo e a precisão da peça de trabalho. Quando o corte é concluído, a máquina pode parar automaticamente e o slide do porta-ferramentas pode se mover rapidamente.
|
Nome do Produto: |
Máquina de fresagem de engrenagens Y38 |
|
Diâmetro máximo ao usinar engrenagens cilíndricas |
|
|
Quando o suporte externo... |
450 milímetros |
|
Sem apoio externo... |
800 milímetros |
|
Diâmetro máximo ao usinar engrenagens helicoidais cilíndricas |
|
|
Quando o ângulo da hélice é de 30 graus... |
500mm |
|
Quando o ângulo da hélice é de 60 graus... |
190 milímetros |
|
Módulo máximo de processamento |
|
|
Aço... |
6mm |
|
ferro fundido... |
8mm |
|
Comprimento máximo de processamento (engrenagem cilíndrica)... |
240 milímetros |
|
Distância entre o fuso da ferramenta e a linha central da peça bruta da engrenagem |
|
|
Mínimo... |
30mm |
|
máximo... |
470 milímetros |
|
Curso vertical máximo da ferramenta... |
270 milímetros |
|
A distância mínima da mesa até a linha central do eixo da ferramenta. |
205 milímetros |
|
O diâmetro máximo da ferramenta... |
120 milímetros |
|
O diâmetro do fuso substituível para a ferramenta... |
22/27/32 milímetros |
|
O diâmetro do furo da mesa... |
80mm |
|
O diâmetro do passo da engrenagem helicoidal de indexação... |
624 milímetros |
|
O diâmetro do mandril para carregar a peça de trabalho... |
35mm |
|
Número de velocidades do fuso da ferramenta... |
7 tipos |
|
Faixa de velocidade da ferramenta... |
47,5-192 rpm |
|
O avanço vertical da ferramenta por revolução da peça de trabalho... |
0,5-3 mm/volta |
|
O avanço radial da ferramenta por revolução da peça de trabalho... |
0,06-0,36 mm/rotação |
|
Potência do motor principal... |
2,8 kW |
|
Velocidade do motor principal... |
1430 rpm |
|
Potência do motor de curso rápido... |
1 kW |
|
Velocidade rápida do motor de deslocamento... |
1420rpm |
|
Peso da máquina (com acessórios)... |
3850 kg |
|
O tamanho do contorno da máquina-ferramenta (comprimento × largura × altura) |
2377×1255×2030 milímetros |
