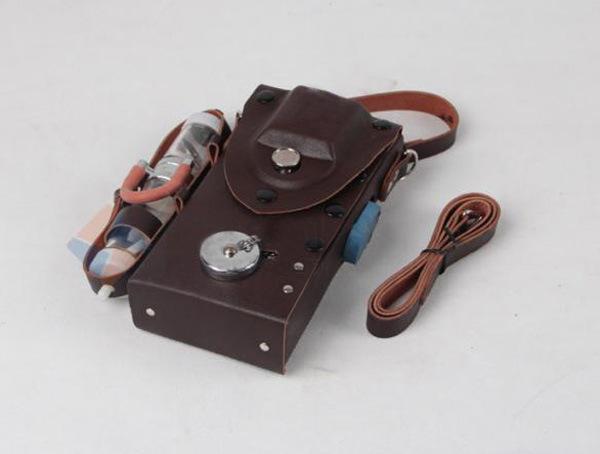

Introdução de produto do detector de metano de interferência óptica CJG10

O detector de metano com interferência óptica CJG10 aplica o princípio da interferência óptica para medir com rapidez e precisão a concentração de metano, dióxido de carbono e outros gases nas minas. O detector de metano de interferência óptica CJG10 supera as deficiências do sensor de metano do elemento catalítico transportador, como vida útil curta, envenenamento fácil e baixa estabilidade. Utiliza um sistema de controle embarcado para processar e analisar sinais com múltiplas tecnologias e tem vida útil de mais de três anos.

Parâmetros do detector de metano de interferência óptica CJG10

1. Tensão de alimentação: tipo CJG10, DC3V (duas baterias secas comuns de zinco-manganês 1 #, tensão de circuito aberto ≦DC3,2V, corrente de curto-circuito ≦5,6A, baterias de alta capacidade ou de níquel-cádmio são proibidas).

2. Tensão nominal da lâmpada: tipo CJG10, 2,5V.

3. Corrente máxima de trabalho: 1max≦640mA.

4. Peso: tipo CJG10, cerca de 1,8 kg.

5. Dimensões do instrumento: 225×135×70 mm (com caixa de couro).

6. Condições ambientais: Temperatura: -20°C—40°C. O software detector de metano de interferência óptica CJG10 adota um design inteligente, que é fácil de ajustar e manter, economizando muito os custos de uso e manutenção do instrumento.

Princípio de funcionamento do detector de metano de interferência óptica CJG10

A luz espalhada emitida pela fonte de luz atinge o espelho plano após ser focada pelo condensador. Parte do feixe é refletido pelo espelho plano e atinge o prisma refrator através do ar na câmara de ar. O prisma refrator o refrata de volta para a câmara de ar do outro lado e depois de volta para o espelho plano e o refrata para trás. Na película reflexiva na superfície, ela é refletida pela película reflexiva até o prisma e depois desviada para o sistema telescópico. Depois que a outra parte do feixe é refratada no espelho plano, ela é refletida pelo filme reflexivo em sua superfície traseira. O metano que passa pela câmara de ar é refletido pelo prisma refrator e depois retorna ao espelho plano através da câmara de metano. Após ser refletido pelo espelho plano, ele entra no prisma refletor junto com a parte superior do feixe e é desviado pelo prisma de deflexão. Dobre no sistema telescópico. Como resultado da diferença do caminho óptico, são produzidas franjas de interferência no plano focal da lente objetiva, e as franjas de interferência podem ser observadas através da ocular. Quando a câmara de metano e a câmara de ar são preenchidas com o mesmo gás, a posição da franja de interferência não se move. Contudo, quando o metano é bombeado para dentro da câmara de metano, a franja de interferência move-se uma certa distância em relação à posição original porque o meio através do qual o feixe passa muda. Medindo esse deslocamento, a quantidade de metano no ar pode ser conhecida.
