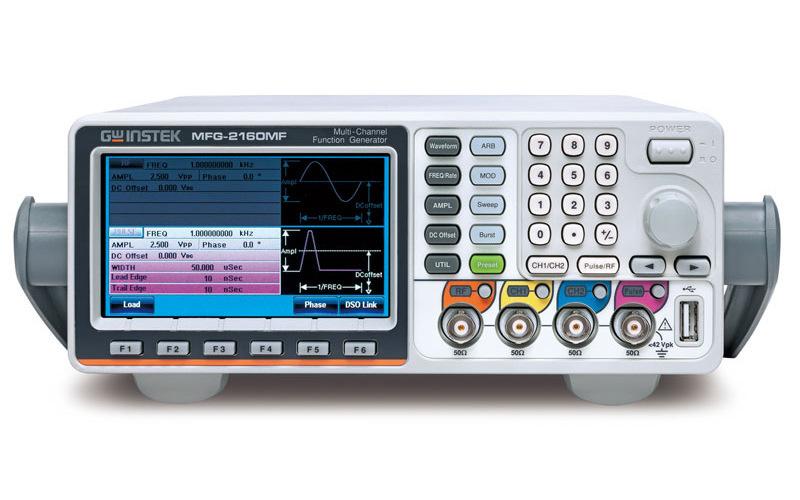

Taiwan Good Instek MFG-2260M MFG-2000 Series Gerador de sinal de forma de onda arbitrária
Características do produto do gerador de sinal de forma de onda arbitrária da série MFG-2260M MFG-2000
• Até 5 canais de saída simultânea, incluindo dois canais duplos sincronizáveis e igualmente capazes, um gerador de sinal de pulso de função completa, um gerador de sinal de RF de função completa e um amplificador de potência
• A faixa de frequência do canal da função AFG sincronizável é de 1uHz a 10/20/30/60MHz.
• Largura de banda de saída do canal RF com todos os recursos (incluindo funções FG/ARB/Modulação): 160/320 MHz
• Canais duplos síncronos de até 60 MHz, com múltiplas funções de "adição de canal, acoplamento, rastreamento, diferença de fase, etc. correlação"
• Gerador de sinal de pulso até 25MHz
• Amplificador de potência de baixa frequência até 100 kHz, potência de saída até 20 dB/20 W
• Função de forma de onda arbitrária de "saída ponto a ponto verdadeira", taxa de amostragem de até 200MSa/s, taxa de repetição de forma de onda de 100MHz, resolução de 14 bits, comprimento de memória de 16k pontos
• O terminal de saída/entrada e o chassi são aterrados e isolados do projeto do circuito
• Largura de banda de 150 MHz/contador de frequência de 8 bits
• Múltiplas funções de modulação: AM, FM, PM, ASK, FSK, PSK, SUM e PWM
• Interface de controle do instrumento: USB Host/ USB Device/ LAN (somente MFG-22XX)
• Tela colorida TFT de 4,3 polegadas
Descrição do produto do gerador de sinal de forma de onda arbitrária da série MFG-2260M MFG-2000
Projeto de canal de isolamentoEm termos de design geral, a série MFG-2000 tem um design de circuito que isola o aterramento do canal de saída da fonte de sinal de alto nível da terra. A tensão de isolamento de resistência à terra pode atingir ±42Vpk (pico CC + CA), o que é adequado para testar circuitos flutuantes. Vários instrumentos podem ser usados em paralelo sem considerar o problema de referência de aterramento. No ensino, experimentos como "retificação de onda completa" e "circuito de duplicação de tensão" podem ser implementados de forma fácil e eficaz sem qualquer isolamento adicional. Alguns aplicativos de ensino e eletrônicos automotivos exigem uma polarização CC mais alta, e a faixa de deslocamento CC pode ser aumentada para ±42Vpk (pico CC + CA) por meio de uma fonte de alimentação externa.
Software de edição de forma de onda arbitráriaA série MFG-2000 AFG é equipada com o software AWES (Arbitrary Waveform Editing Software) para PC, que permite aos usuários editar formas de onda arbitrárias de forma rápida e fácil. A capacidade de reprodução direta de formas de onda DWR (Direct Waveform Reconstruction) permite que os usuários usem a maioria dos osciloscópios digitais da série GDS da GW Instek para capturar formas de onda e carregar geradores de formas de onda arbitrárias para obter funções de gravação e reconstrução de formas de onda. Os usuários também podem editar qualquer uma das 66 formas de onda integradas e gerá-las inteiras ou em segmentos.
Adequado para várias aplicaçõesO MFG-2000 tem vários canais funcionais e pode fornecer várias formas de onda especiais de canal duplo exigidas por diferentes indústrias, sinais de modulação IQ, vibrações de baixa frequência, sinais de sensores automotivos, AM, FM e outros sinais de transmissão, sinais de controle de motor ou ventilador PWM, sinais de sincronização de pulso, ruído de pulso, circuitos de áudio ou dispositivos como alto-falantes. É adequado para vários campos e aplicações em vários estágios, como pesquisa científica, educação, P&D, produção e controle de qualidade.
Taiwan Good Instek MFG-2260M MFG-2000 Series Gerador de sinal de forma de onda arbitrária Parâmetros técnicos
MFG-2000Características específicas da série | ||||||
CH1 | CH2 | 25MHzGerador de pulso | Gerador de RF (Gerador de forma de onda arbitrária) | Amplificador de potência | modulação /digitalização/Saia/Contador de frequência | |
Gerador de forma de onda arbitrária | Gerador de forma de onda arbitrária | |||||
MFG-2110 | ●10MHz | ● | ||||
MFG-2120 | ●20MHz | ● | ||||
MFG-2120MA | ●20MHz | ● | ● | ● | ||
MFG-2130M | ●30MHz | ● | ● | |||
MFG-2160MF | ●60MHz | ● | ●160 MHz | ● | ||
MFG-2160MR | ●60MHz | ● | ●320 MHz | ● | ||
MFG-2230M | ●30MHz | ●30MHz | ● | ● | ||
MFG-2260M | ●60MHz | ●60MHz | ● | ● | ||
MFG-2260MFA | ●60MHz | ●60MHz | ● | ●160 MHz | ● | ● |
MFG-2260MRA | ●60MHz | ●60MHz | ● | ●320 MHz | ● | ● |
Função arbitrária | ||||
Onda Arbitrária | Construídas em | |||
taxa de amostragem | 200 MSa/s | |||
Taxa de reconstrução | 100 MHz | |||
Comprimento da forma de onda | 16 milapontar | |||
Resolução de amplitude | 14Pedaço | |||
Memória não volátil | 10Grupo16 milapontar(1) | |||
Seção de saída definida pelo usuário | Auto-apontamento2~16384 (Opcional) | |||
Seção de saída de marcação definida pelo usuário | Auto-apontamento2 ~ 16384(Opcional) | |||
Modo de saída | 1~1048575Modo cíclico ou infinito | |||
Características de frequência | ||||
escopo | onda senoidal | 320MHz() | ||
Onda quadrada | 25MHz() | |||
Onda triangular,Rampa | 1MHz | |||
resolução | 1μHz | |||
Estabilidade de precisão | ±20 ppm | |||
Taxa de envelhecimento | ±1 ppm,Por ano | |||
erro | ≤1μHz | |||
Características de saída(2) | ||||
Faixa de amplitude | 1mVpp ~ 10 Vpp (pegar50Ωcarregar) 2mVpp ~ 20 Vpp (circuito aberto) | |||
Precisão | Valor de configuração±2% ±1 mVpp (1 kHz/pegar50ΩSem polarização DC na carga)) | |||
resolução | 0,1 mVou4Pedaço | |||
planura | ± 1% (0,1 dB)≦1MHz ± 3% (0,3 dB)≦50MHz ± 10% (0,9 dB)≦160 MHz ± 30% (3 dB)≦320 MHz (Onda senoidal relativa a1 kHz/pegar50Ωcarregar) | |||
unidade | Vpp, Vrms, dBm | |||
viés | escopo | ±5 Vpk CA +CCpegar50Ωcarregar) ±10Vpk CA +CC (circuito aberto) | ||
Precisão | 1%configurar+ 5mV+ 0,5%amplitude | |||
Saída de forma de onda | impedância | 50ΩValor típico(fixo) > 10MΩ (Quando a saída é inválida) | ||
Proteger | Proteção contra curto-circuito O relé de sobrecarga desabilita automaticamente a saída principal | |||
Isolamento do solo | 42Vpk | |||
Saída síncrona | escopo | TTL-Compatível>1kΩ | ||
impedância | 50Ωpadrão | |||
Isolamento do solo | 42Vpk | |||
Características da onda senoidal(3) | ||||
distorção harmônica | –60 dBc CC～200 kHz, Amplificação>0,1 Vpp –55 dBc 200 kHz～1 MHz, Amplificação>0,1 Vpp –45 dBc 1MHz～10 MHz, Ampl>0,1 Vpp –30 dBc 10MHz～320 MHz, Amplificador>0,1 Vpp | |||
Distorção Harmônica Total | < 0,1% (Amplificação>1Vpp) CC~100 kHz | |||
Características da onda quadrada | ||||
ascender/Tempo de outono | <15 ns | |||
Sinal de superexcitação | <5% | |||
Assimetria | Cíclico1% +5 ns | |||
ciclo de trabalho | 0,01% a 99,99%(Limitado pela configuração de frequência atual) | |||
Tremor | 20 ppm + 500 ps (4) | |||
Características das ondas oblíquas | ||||
linearidade | <Saída de pico0,1% | |||
simetria | 0% ~ | |||
Características da onda de pulso | ||||
frequência | 1uHz~25MHz | |||
Largura do pulso | ≧20nS(Limitado pela configuração de frequência atual) | |||
ciclo de trabalho | 0,01%~99,99%(Limitado pela configuração de frequência atual) | |||
Excessivo | <5% | |||
Tremor | 20 ppm +500 ps(4) | |||
Atraso de disparo | Nciclo,ilimitado | 0s~100s | ||
Entrada de gatilho externo | ||||
tipo | FSK,Conjunto,digitalizaçãop | |||
Nível de entrada | TTLCompatível | |||
Declive | Ascensão ou queda(opcional) | |||
Largura do pulso | >100 ns | |||
resistência de entrada | 10kΩ,CCacoplamento | |||
Entrada de modulação externa | ||||
tipo | AM, FM, PM, SOMA, PWM | |||
alcance de voltagem | ±5VGama completa | |||
resistência de entrada | 10kΩ | |||
frequência | Corrente contínua ~ 20 kHz | |||
Isolamento do solo | 42Vpk | |||
Saída de gatilho | ||||
tipo | FSK,Conjunto,digitalização | |||
nível | TTLCompatível (conectar50Ωcarregar) | |||
Largura do pulso | >450 ns | |||
avaliar | 1MHz | |||
Espalhar | ≥4 TTLcarregar | |||
impedância | 50ΩValor típicoeu | |||
Capacidade de canal duplo(CH1/CH2) | ||||
Estágio | -180?6?6~180?6?6 | |||
Fase Síncrona | ||||
acompanhar | CH2=CH1 | |||
acoplamento | frequência(Razão ou diferença) | |||
amplitude& CCviés | ||||
DSOconectar | √ | |||
Gerador de pulso | ||||
amplitude | 1mVpp ~ 2,5 Vpp (pegar50Ωcarregar) 2mVpp ~ 5 Vpp (circuito aberto) | |||
viés | ±1 Vpk CA +CC (pegar50Ωcarregar) ±2Vpk CA +CC (circuito aberto) | |||
frequência | 1uHz~25MHz | |||
Largura do pulso | 20nS~999,9ks(Limitado pela configuração de frequência atual) | |||
Ciclo de trabalho variável | 0,01%~99,99%(Limitado pela configuração de frequência atual) | |||
Tempo de vanguarda e de fuga(5) | 10nS~20S(1nsresolução) (Limitado pelas configurações atuais de frequência e largura de pulsoeu) | |||
Excessivo | <5% | |||
Tremor | 100 ppm + 500 ps (4) | |||
Contador de frequência | ||||
escopo | 5Hz ~ 150MHz | |||
Precisão | Precisão da base de tempo±1 contagem | |||
base de tempo | ±20 ppm (23?0?8 °C ±5?0?8 °C) | |||
resolução | A resolução é: 100 nHz para 1 Hz, 0,1 Hz para 100 MHz. | |||
resistência de entrada | 1kΩ/1pf | |||
Sensibilidade | 35 mVrms ~ 30 Vms (5 Hz ~ 150 MHz) | |||
Isolamento do solo | 42Vpk | |||
Gerador de RF | ||||
forma de onda amplitude (pegar50Ωcarregar) | onda senoidal,Onda quadrada,Rampa,Onda de pulso,Onda de ruído,Onda Arbitrária 1mVpp ~ 2 Vpp (MFG-2XXXMF) 1mVpp ~ 1 Vpp (MFG-2XXXMR) | |||
viés | ±1 Vpk CA +CC (pegar50Ωcarregar) ±2Vpk CA +CC (circuito aberto) | |||
frequência | 1uHz~160MHz(MFG-2XXXMF) | |||
1uHz~320MHz(MFG-2XXXMR) | ||||
modulação/digitalização | ||||
Tipo de modulação | AM, FM, PM, FSK, PWM (Específico eCH1As especificações de modulação são as mesmas) | |||
Tipo de digitalização | frequência | |||
Fonte de sinal | interno/Externo (InternoAM, FM, PM, PWM) | |||
PSK | ||||
Forma de onda portadora | onda senoidal,Onda quadrada,Onda triangular,Rampa,Onda de pulso | |||
Forma de onda de modulação | 50%ciclo de trabalho | |||
Frequência interna | 2 mHz ~ 1 MHz | |||
Faixa de fase | 0?6?6~360,0?6?6 | |||
Fonte de sinal | interno/externo | |||
PERGUNTAR | ||||
Forma de onda portadora | onda senoidal,Onda quadrada,Onda triangular,Rampa,Onda de pulso | |||
Forma de onda de modulação | 50%ciclo de trabalho | |||
Frequência interna | 2 mHz ~ 1 MHz | |||
Faixa de amplitude | 0%~100,0% | |||
Fonte de sinal | interno/externo | |||
Função arbitrária | ||||
taxa de amostragem | 200 MSa/s | |||
Comprimento de onda | 16 milapontar | |||
Resolução de amplitude | 14Pedaço | |||
Seção de saída definida pelo usuário | Auto-apontamento2~16384 (opcional) | |||
Tremor | 20 ppm +5 ns | |||
Amplificador de potência | ||||
resistência de entrada | 10KΩ | |||
Tensão de entrada | 1,25 Vpmáx. | |||
Modo operacional | Pressão constante | |||
Ganho | 20dB | |||
Potência de saída (RL=8Ω） | 20 W(Onda quadrada | |||
A tensão de saída | 12,5 Vpmáx. | |||
Corrente de saída | 1,6Amáx | |||
ascender/Tempo de outono | <2,5uS | |||
Largura de banda de potência total | Corrente contínua-100KHz | |||
Excessivo | 5% | |||
Distorção Harmônica Total | < 0,1% (amplitude>1Vpp) 20Hz~20kHz | |||
Isolamento do solo | 42Vpk | |||
manter/Recuperação | 10Armazenamento de configurações de grupo | |||
interface | Rede local, USB | |||
mostrar | Tela LCD TFT de 4,3'' 480×3 (RGB)×272 | |||
Especificações Gerais | ||||
fonte de energia | CA 100~240 V, 50~60 Hzou CA 100~120 V, CA 220~240 V, 50~60 Hz | |||
Consumo de energia | 30Wou80 W(Com saída de potência) | |||
Ambiente operacional | Temperatura que atende às especificações: 18 ~ 28?0?8C Temperatura de operação: 0 ~ 40?0?8C Humidade relativa: ≤80%, 0 ~ 40?0?8C ≤70%, 35 ~ 40?0?8C Categoria de instalação:CAT II | |||
altura de trabalho | 2000arroz | |||
Poluição | IEC 61010 2Toda vez,Uso interno | |||
Temperatura de armazenamento | -10~70?0?8C,umidade:≤70% | |||
tamanho(LxAxP) | 266 (L) x 107 (A) x 293 (P) mm | |||
peso | sobre. 2,5 kg | |||
projeto | EN61010-1 | |||
Informações para pedidos do gerador de sinal de forma de onda arbitrária Taiwan Good Instek MFG-2260M MFG-2000 Series
Acessórios
GTL-101× 1(MFG-21XX)
GTL-101× 2(MFG-22XX)
Guia do usuário × 1
CD (Manual do Usuário + Software) × 1
Cabo de alimentação × 1
Acessórios opcionais
GTL-246, cabo de teste USB tipo A para tipo B
MFG-2110 | 10 MHz Gerador de sinal de forma de onda arbitrária de canal único, incluindo gerador de pulso |
MFG-2120 | 20MHz Gerador de sinal de forma de onda arbitrária de canal único, incluindo gerador de pulso |
MFG-2120MA | 20 MHzGerador de sinal de forma de onda arbitrária de canal único, incluindo gerador de pulso ,Modulação e Amplificador de Potência |
MFG-2130M | 30 MHz Gerador de sinal de forma de onda arbitrária de canal único, incluindo gerador de pulso e modulação |
MFG-2160MF | 60 MHz Gerador de sinal de forma de onda arbitrária de canal único, incluindo gerador de pulso,Modulação e160 MHz Gerador de RF |
MFG-2160MR | 60 MHz Gerador de sinal de forma de onda arbitrária de canal único, incluindo gerador de pulso,Modulação e320 MHz Gerador de RF |
MFG-2230M | 30 MHz Gerador de forma de onda arbitrária de canal duplo, incluindo gerador de pulso e modulação |
MFG-2260M | 60 MHz Gerador de forma de onda arbitrária de canal duplo, incluindo gerador de pulso e modulação |
MFG-2260MFA | 60 MHzGerador de sinal de forma de onda arbitrária de canal duplo, incluindo gerador de pulso,Modulação,160MHzGerador de RF e amplificador de potência |
MFG-2260MRA | 60 MHzGerador de sinal de forma de onda arbitrária de canal duplo, incluindo gerador de pulso,Modulação,320MHzGerador de RF e amplificador de potência |
