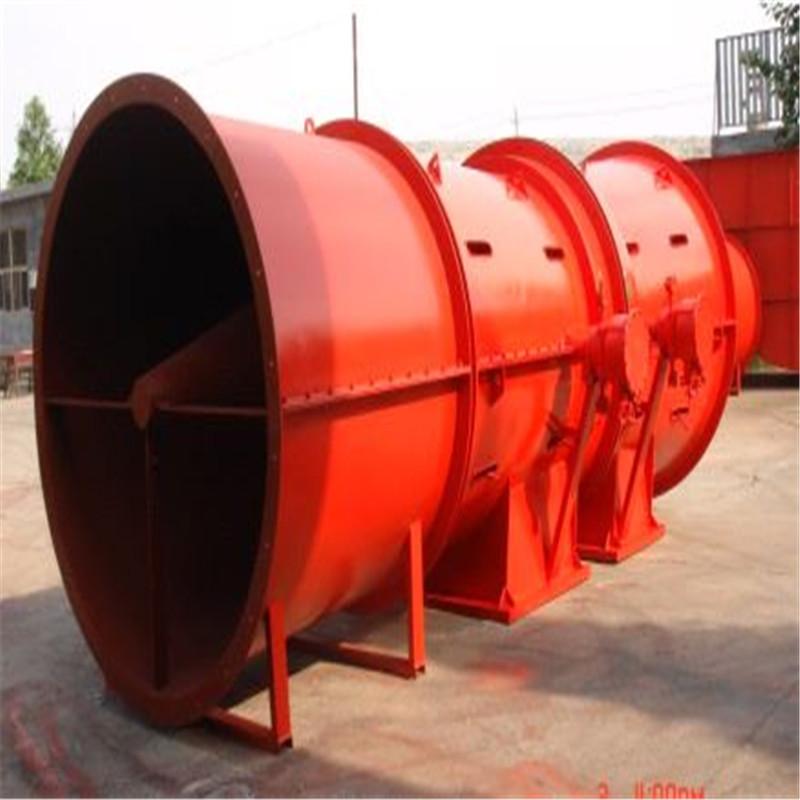

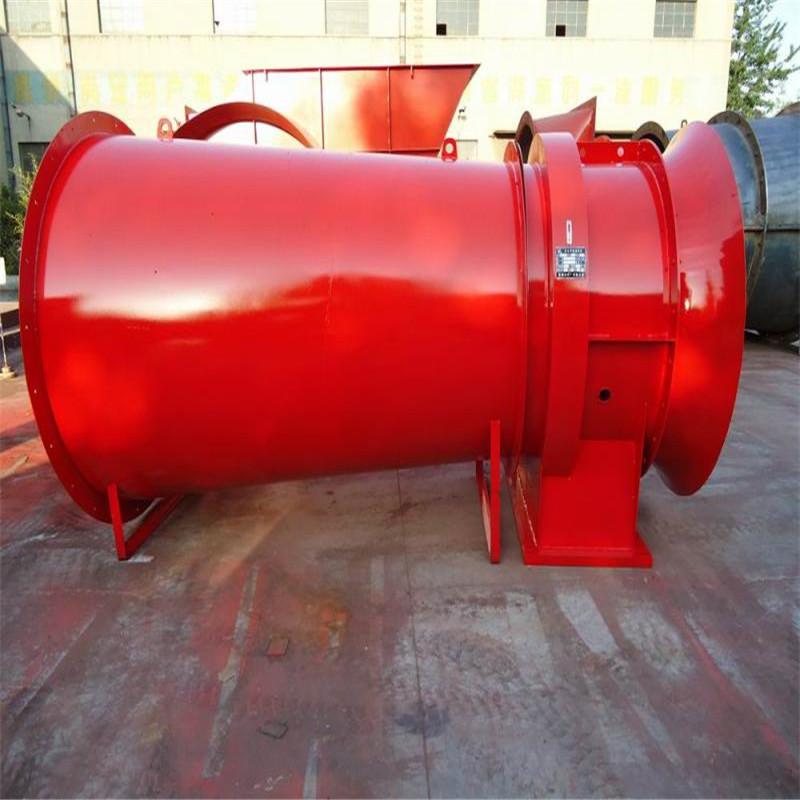

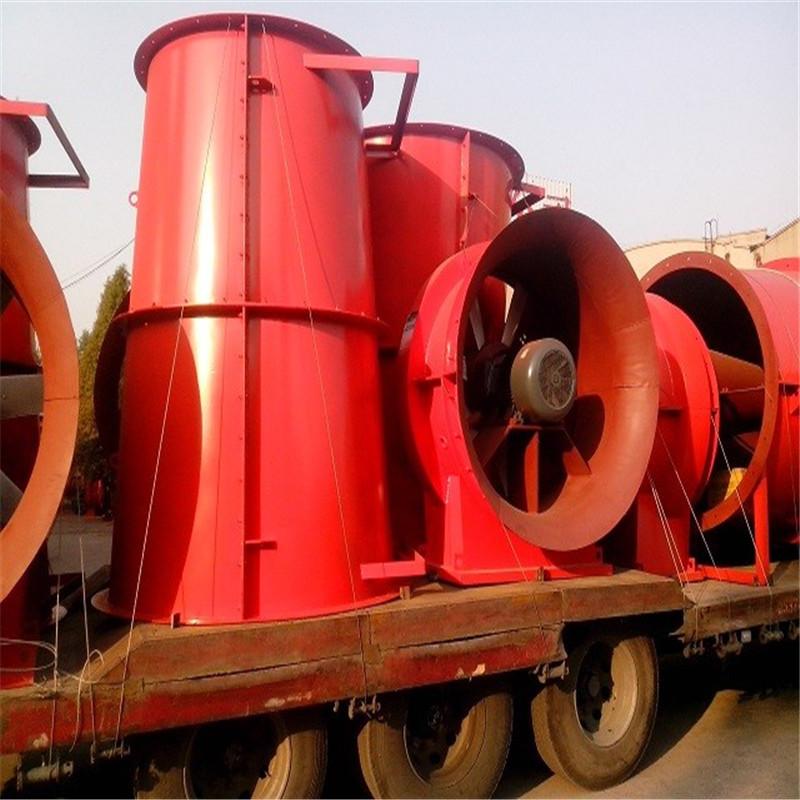

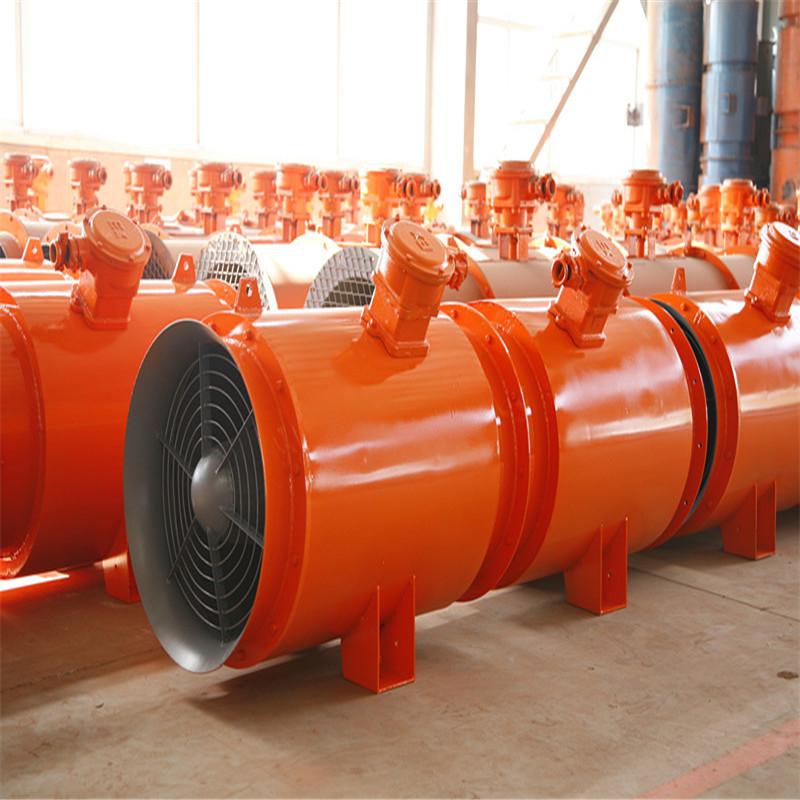

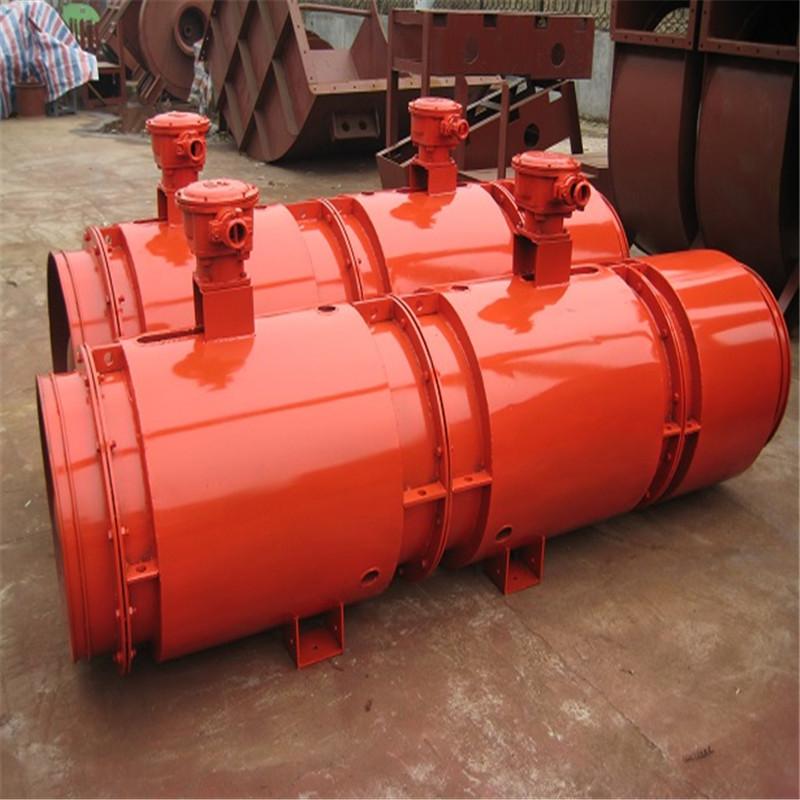

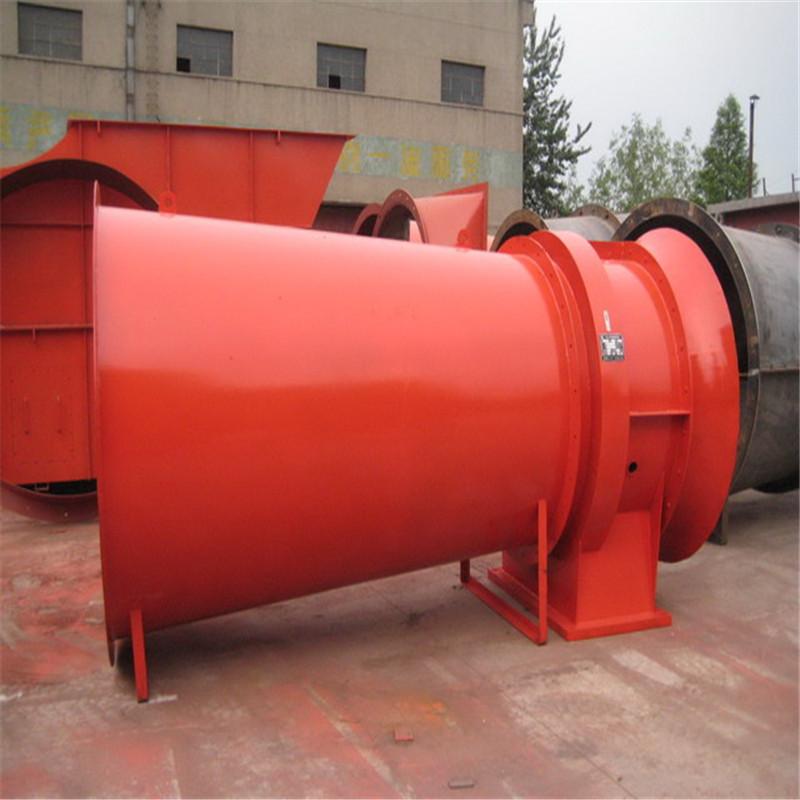

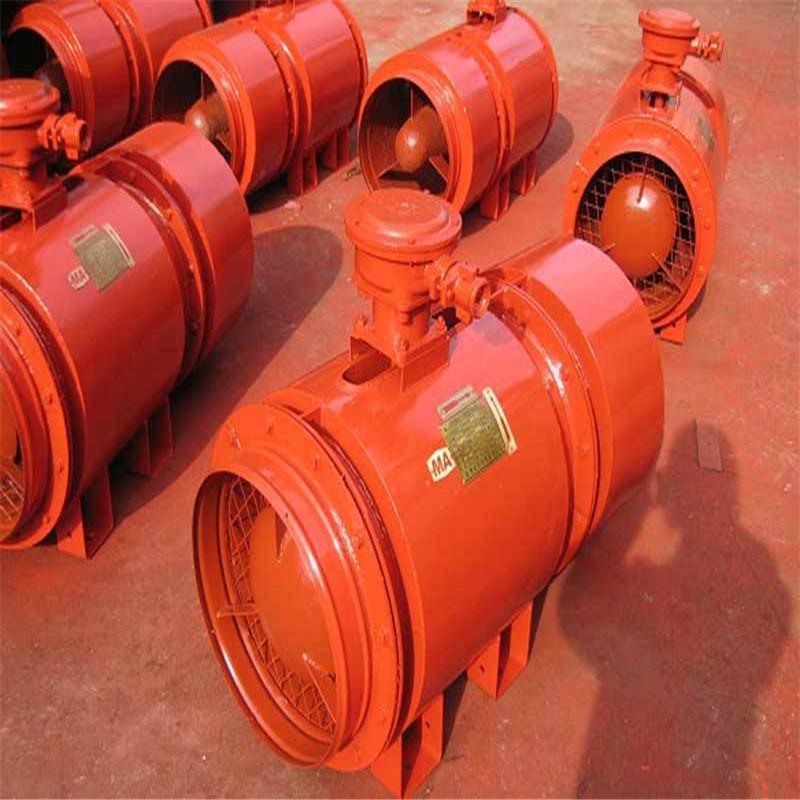

Ventilador de economia de energia para mineração série DK

Esta série de ventiladores é especialmente projetada de acordo com as necessidades de várias minas não carboníferas, como metalurgia, metais não ferrosos, produtos químicos, materiais de construção e indústria nuclear. Eles podem ser usados como ventiladores principais ou auxiliares e podem ser instalados na superfície ou no subsolo. Eles são adequados para a operação conjunta de vários ventiladores e são ventiladores de estação ideais para cada nível do sistema de ventilação de estação multiestágio em série e paralelo de vários ventiladores. Eles também são adequados para ventilação em grandes oficinas, túneis, projetos de defesa aérea civil e outras ocasiões.

Principais características do ventilador:

1. Usando lâminas de aerofólio torcidas, a eficiência aerodinâmica é alta e o efeito de economia de energia é extremamente significativo.

2. Com desempenho diversificado e especificações completas, pode ser bem combinado com redes de ventilação de vários tipos de resistência e volume de ar e pode manter a operação a longo prazo.

3. É equipado com um dispositivo de anel estabilizador de fluxo, a curva característica não tem protuberância, não há perigo de sobretensão, pode operar de forma estável sob qualquer estado de resistência e é adequado para a operação conjunta de vários ventiladores.

4. Adota a estrutura de conexão direta entre o motor e o impulsor, que possui boa estabilidade geral, instalação e manutenção convenientes e baixa resistência local do dispositivo.

5. Estrutura compacta e bom desempenho à prova de umidade. O corpo principal do ventilador adota uma placa de aço e uma estrutura soldada em aço. As lâminas são feitas de chapas de aço e são ocas. As lâminas e toda a máquina têm alta resistência e forte resistência às ondas de choque subterrâneas. Pode ser instalado na superfície e também é adequado para instalação subterrânea. É especialmente adequado como ventilador de estação para sistemas de ventilação de estações multiestágios.

6. Resistência reversível ao vento, a taxa de resistência ao vento é superior a 60%, não há necessidade de construir um duto de resistência ao vento.

7. O ângulo de instalação da lâmina é ajustável e o status do ventilador pode ser ajustado a qualquer momento de acordo com as mudanças na produção da mina.

8. A quantidade de obras de engenharia civil é muito pequena, o que pode economizar muito investimento.

9. Baixo ruído.

Número da máquina

Velocidade r/min

Volume de ar m3/s

Pressão total Pa

Potência (kW)

15

980

18,2 a 43,6

382～1690

2x37

16

980

22,1～52,9

435～1923

2x55

17

980

26,5 a 63,5

491～2171

2x75

18

980

31,5 a 75,4

551～2433

2x90

730

23,5 a 56,1

306～1350

2x37

19

980

37,0～88,6

614～2711

2x132

730

27,6 a 66,0

341～1504

2x55

20

980

43,2～103,4

680～3004

2x160

730

32,2～77,0

377～3334

2x75

21

980

50,0～119,7

750～3312

2x200

730

37,3～89,1

416～1838

2x90

22

730

42,8～102,5

457～2017

2x110

23

730

48,9～117,1

499～2204

2x132

24

730

55,6～133,0

543～2400

2x160

25

730

62,9～150,4

589～2605

2x200

Número da máquina

Velocidade r/min

Volume de ar m3/s

Pressão total Pa

Potência (kW)

12

980

10,7 a 27,6

698～1374

2x22

13

980

13,6 a 35,0

819～1613

2x37

14

980

17,0 a 43,8

950～1871

2x55

15

980

20,9 a 53,8

1091～2148

2x75

16

980

25,4～65,3

1241～2444

2x90

730

18,9 a 48,7

688～1356

2x37

17

980

30,4～78,3

1400～2759

2x132

730

22,7～58,4

777～1531

2x55

18

980

36,1～93,5

1570～3093

2x160

730

26,9～69,3

871～1716

2x75

19

980

42,5～109,4

1750～3446

2x200

730

31,6 a 81,5

971～1912

2x90

20

980

49,5～127,6

1939～3819

2×250

730

36,9～95,1

1076～2119

2x110

21

730

42,7～110,1

1186～2336

2x160

22

730

49,1～126,6

1302～2563

2x200
