Válvula de retenção de giro em aço fundido (H44H-16）
Este produto é estritamenteGB12236Design e fabricação padrão, a conexão de pino e disco de válvula adota uma estrutura interna, com excelente desempenho e vedação mais confiável. O produto é amplamente utilizado em tubulações de várias condições de trabalho nas indústrias de petróleo, química, farmacêutica, energia e outras.
Performance do produto
Descrição do produto
pressão de teste | Pressão nominal (MPa) |
1.6 | |
Teste de shell | 1,6 |
Teste de vedação | 1,8 |
Material de habitação | WCB(C) |
Temperatura de operação | ≤425° |
Mídia aplicável | Água, vapor, óleo |

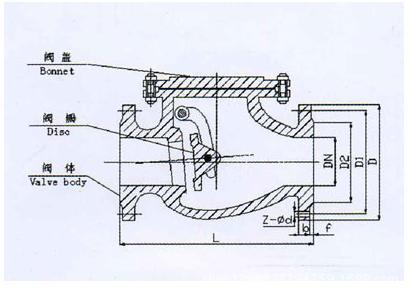

Tamanho da conexão
Diâmetro nominal DN | Dimensões principais e dimensões de conexão | ||||||
eu | D | D1 | D2 | b | Zd | H | |
H44H-16 | |||||||
40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
