FMG-2.2 Moedor elétrico de trilhos de aço para perfilagem Moedor de superfície de trilhos Moedor de seção transversal de aço para trilhos

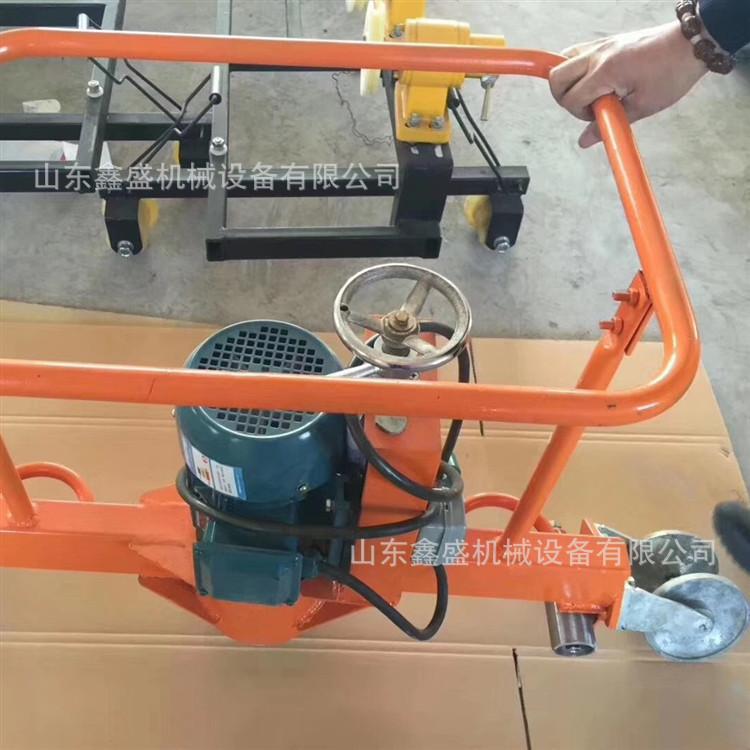

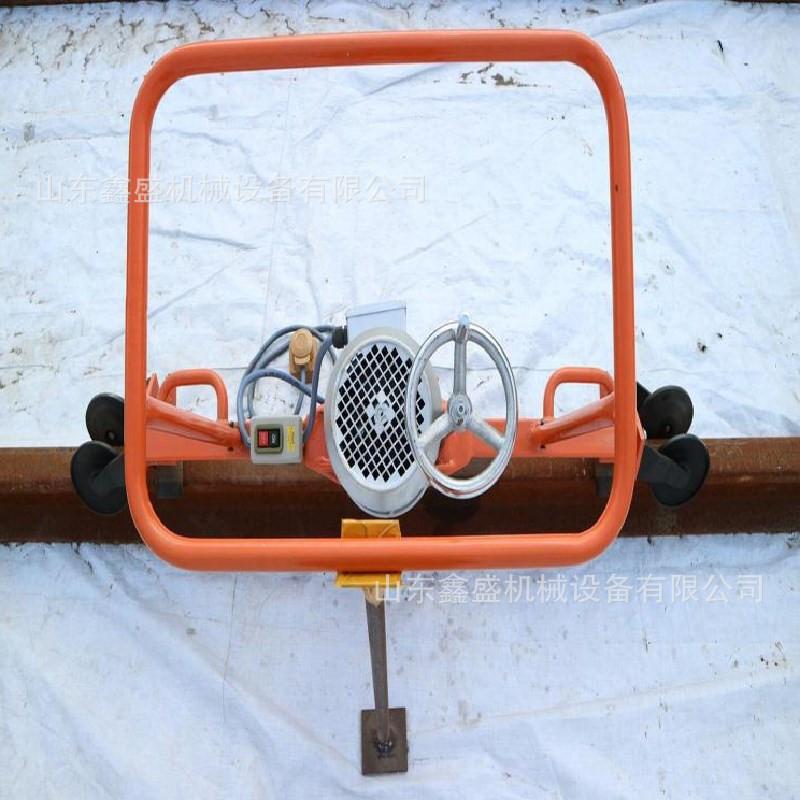

A retificadora de perfil de trilho FMG-2.2 é uma pequena máquina usada para perfilar e retificar a cabeça do trilho após a soldagem do trilho e reparo de danos no trilho. Esta máquina é adequada para vários tipos de trilhos entre 43~75kg/m.

1. Potência: motor trifásico, 2,2KW, 2860r.pm

2. Velocidade do rebolo: 2860r.pm

3. Especificações do rebolo: rebolo em forma de copo Φ150×55×70mm

4. Curso do rebolo: 50 mm

5. Ângulo de inclinação do rebolo: 90°

6. Dimensões totais: 1200×420×900mm

7. Massa: 60Kg

3. Como usar

1. Preparação do dever de casa

1.1 Antes de operar, o operador deve estar familiarizado com a estrutura, desempenho técnico, princípio de funcionamento e regras de uso da máquina de acordo com este manual de instruções e requisitos.

1.2 Preparação da máquina: Os fixadores devem estar apertados, as partes móveis devem ser flexíveis, a proteção de isolamento do sistema elétrico deve ser confiável e atenção especial deve ser dada ao aterramento do motor e o fio terra deve ser firme e confiável;

1.3 Teste de funcionamento: Pressione o interruptor elétrico para verificar a direção do rebolo. Se não atender à direção marcada, a fiação do motor deverá ser ajustada para fazer o motor girar para frente. Ao mesmo tempo, confirme a proteção da proteção do rebolo;

1.4 Operação sem carga: Execute sem carga por 2 minutos. Verifique todas as partes do corpo da máquina quanto a anormalidades, principalmente após a substituição do rebolo, você deve verificar com atenção;

2. Trabalho de retificação

2.1 Coloque a retificadora no trilho que deseja retificar e certifique-se de que o plugue e a tomada estejam em contato firme;

2.2 Pressione o interruptor e gire a alavanca de alimentação no sentido anti-horário para garantir que o rebolo não entre em contato com a superfície superior do trilho a ser retificado.

2.3 Pressione o botão liga / desliga e o rebolo girará sem carga;

2.4 Gire a alavanca de alimentação vertical no sentido horário uniformemente para mover o rebolo em direção à superfície superior do trilho até que ele entre em contato com a superfície superior do trilho a ser polido e gere faíscas. Ao mesmo tempo, puxe a alça e mova a máquina para a esquerda e para a direita enquanto a roda perfiladora estiver próxima à superfície superior do trilho. Ele se move para frente e para trás e seu alcance é de cerca de 800㎜.

2.5 Controle o avanço do rebolo uniformemente, geralmente dentro de 0,2 mm de cada vez, e verifique se há anormalidades e a espessura das marcas de desbaste. A superfície polida do trilho não deve ser azul ou apresentar arranhões evidentes;

2.6 Ao girar a manivela, incline gradualmente o corpo da máquina para dentro ao longo da direção da seção transversal do trilho. Com o controle do guarda-corpo da roda da retificadora, expanda a faixa de retificação horizontal da parte superior do trilho, retificando da linha central da parte superior do trilho até o arco da cabeça do trilho;

2.7 Incline lentamente o apoio de braço operacional em direção ao operador, gire a retificadora 90° para dentro ao longo da direção da seção transversal do trilho e arraste a retificadora para frente e para trás para retificar o lado interno (lado de trabalho) do trilho;

2.8 Após a conclusão da operação, gire a alavanca de alimentação na direção oposta para fazer com que o rebolo saia do contato com o trilho. Pressione o botão de desligamento para parar a retificadora. Depois de redefinir a superfície de moagem, levante a retificadora e gire-a 180° horizontalmente no local. , coloque-o no trilho e repita as ações acima para polir a parte restante da superfície superior do trilho e a parte externa da cabeça do trilho até que o polimento atinja o padrão especificado.
