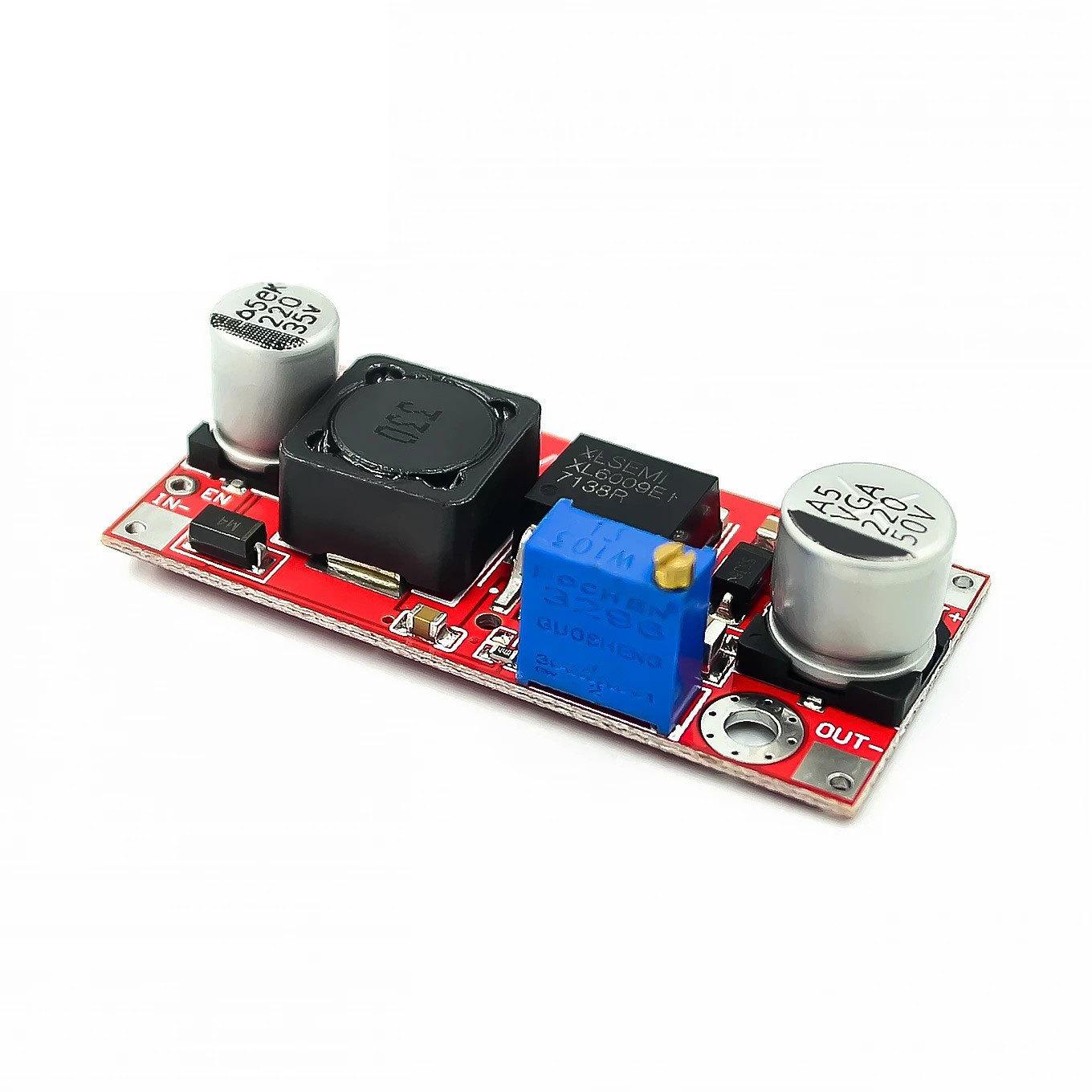

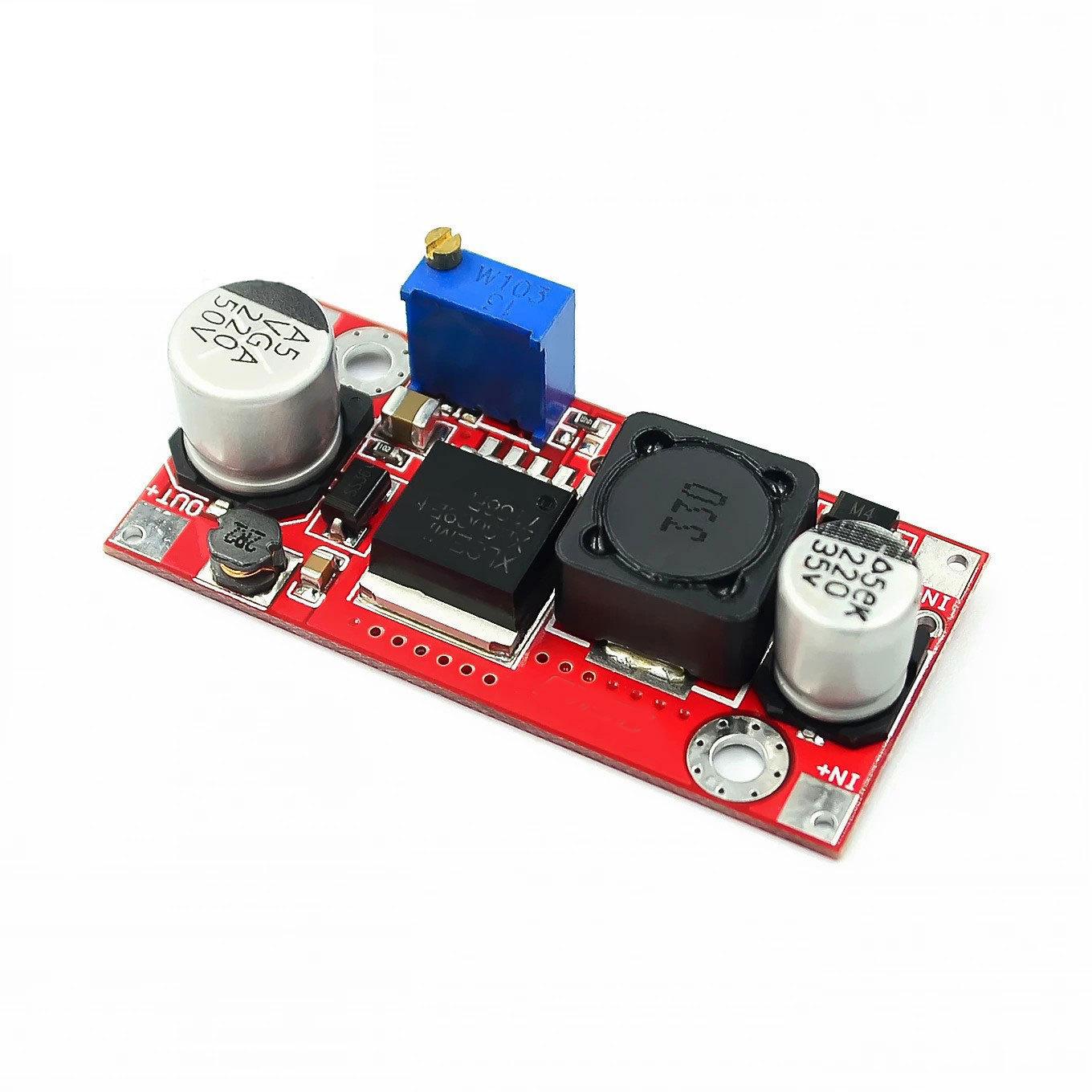

Módulo de Potência de 15W com Porta de Habilitação

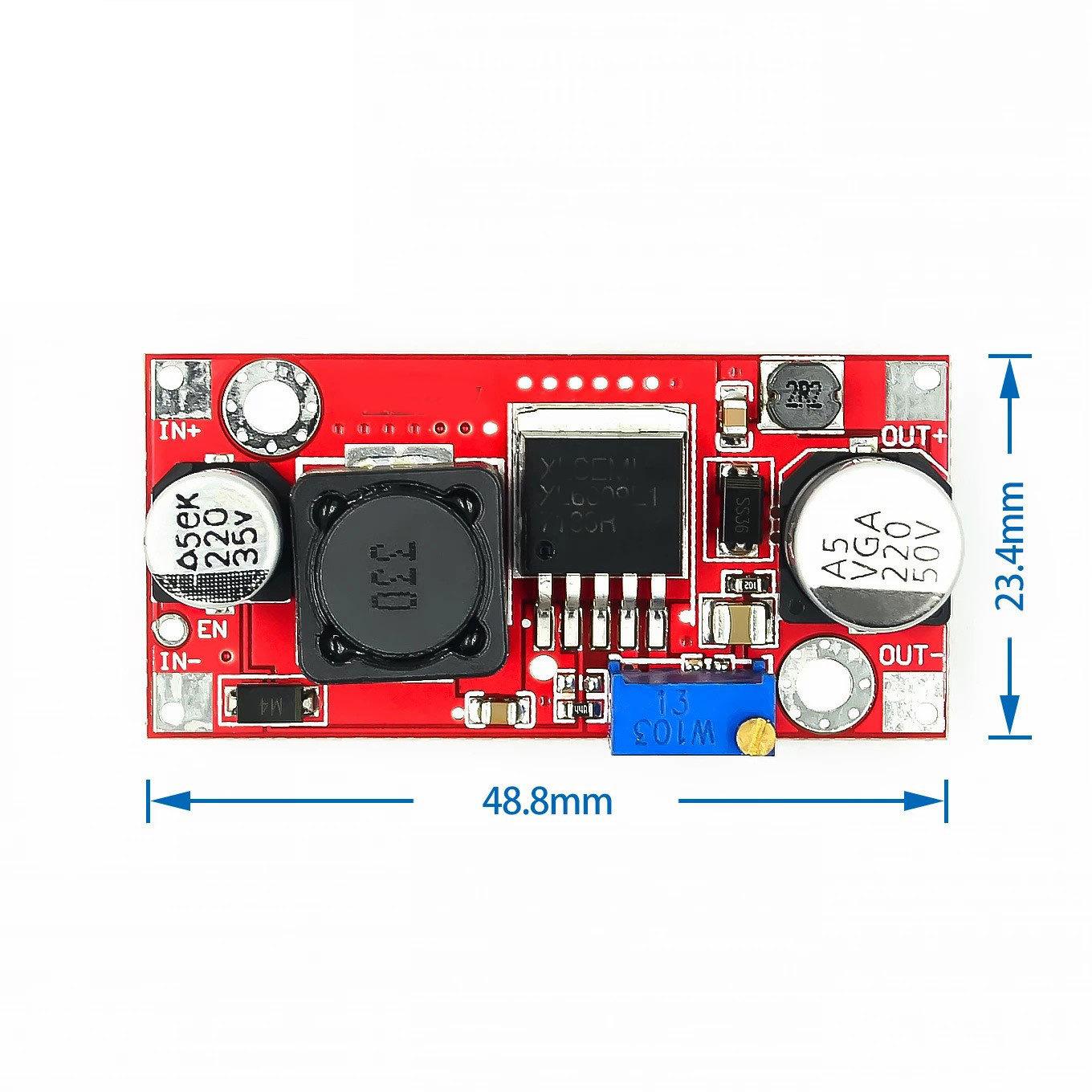

Dimensões: 49 (comprimento) * 23,4 (largura) * 11,4 (altura) mm (excluindo potenciômetro)

Parâmetros do módulo

Natureza do módulo: módulo boost não isolado (BOOST)

Tensão de entrada: 5-32V

Tensão de saída: (1) continuamente ajustável (5-50 V)

(2) Saída fixa 5V

Corrente de saída: 2.(MAX)

Corrente de entrada: 4A (MÁX.)

Potência de saída: resfriamento natural15W, maisdissipador de calor25W (MÁX.)poder real

Potência máxima de saída = tensão de entrada * 4A * eficiência de conversão

Ondulação de saída:Entrada 12V Saída 24 0. Ripple 30MVLargura de banda de 20M

Temperatura de operação:(-40℃ a +85℃) (Se a temperatura ambiente exceder 40 graus, reduza o uso de energia ou aumente a dissipação de calor)

Aumento da temperatura em plena carga:45℃

frequência de trabalho:400 kHz

Corrente sem carga:5V para 12V 15mA，8.4V para 12V 7mA,12V para 24V 9mA,12V para 36V 18mA,24V para 48V 9mA,24V para 36V 6mA。

Olá Elena:±0,5%

Regulação de tensão:±0,5%

Velocidade de resposta dinâmica:5% 200uS

Habilitar a porta de controle:ter,Nível alto padrão1.4V-VIN (LIGADO)

Proteção contra curto-circuito:Nenhum (instale um fusível ou circuito de proteção na entrada)

Proteção contra polaridade reversa de entrada:nenhum

Método de instalação:Pode ser fixado com parafusos (furo de fixação de 3 mm), 2 furos de fixação

Fiação:Soldagem, após adicionar pinos, pode ser soldado diretamente no PCB
