Áreas de aplicação

1. Detecte o comprimento e a força final de ancoragem (tração) de hastes e cabos de ancoragem em minas

2. Avaliar se os chumbadores e cabos da mina atingiram o comprimento projetado, a força máxima de ancoragem (tração) e outros indicadores de qualidade de construção;

3. Teste a carga de trabalho axial recebida pela âncora (cabo) em operação e avalie a estabilidade da âncora (cabo) que suporta o sistema rochoso circundante.

Característica principal

1. Ensaios não destrutivos, sem danificar o efeito de ancoragem e a carga de trabalho da haste e do cabo de ancoragem;

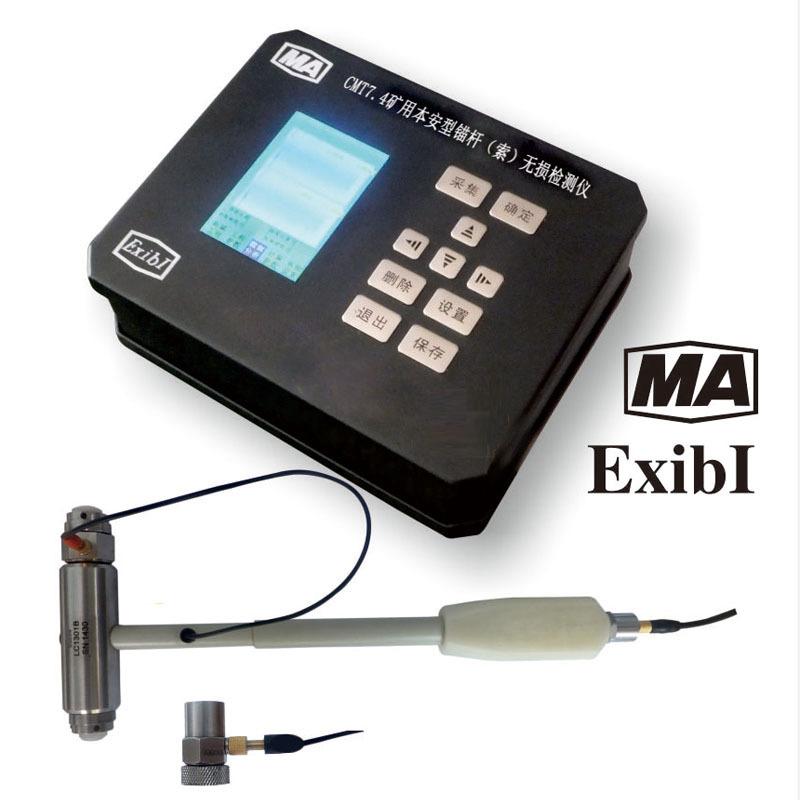

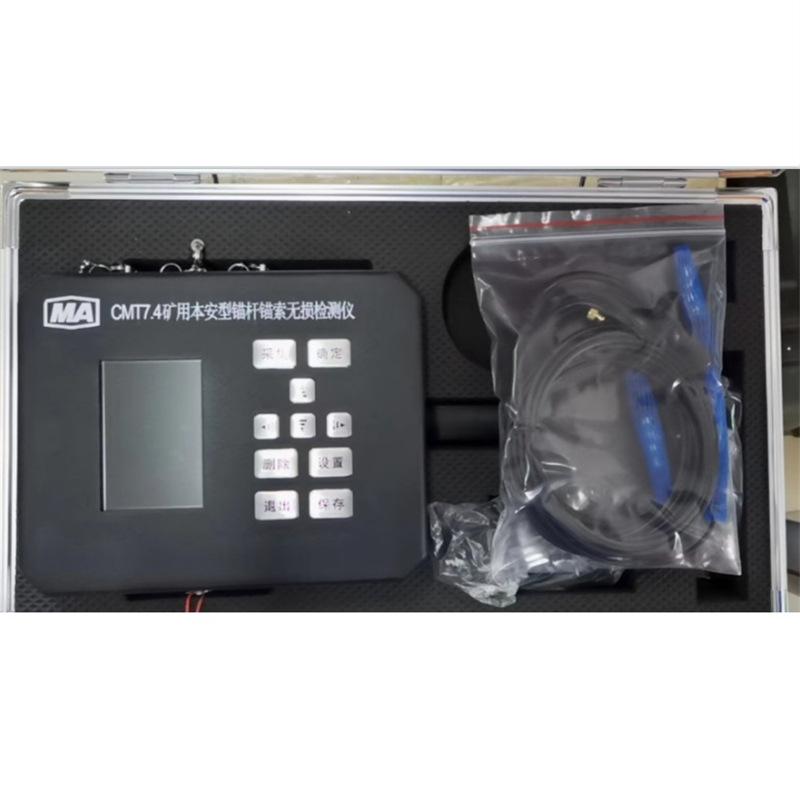

2. O instrumento de teste não destrutivo de cabo de ancoragem de mineração CMT7.4 intrinsecamente seguro pode detectar o comprimento de qualquer cabo de ancoragem e nenhum tratamento adicional é necessário para o cabo de ancoragem;

3. O instrumento de teste não destrutivo de parafuso de ancoragem e cabo de mineração CMT7.4 intrinsecamente seguro pode testar a força final de ancoragem (tração) de qualquer parafuso de ancoragem e cabo, e nenhum tratamento adicional é necessário para o parafuso de ancoragem (cabo);

4. O teste é conveniente e pode exibir diretamente o comprimento, a força de ancoragem final e a força de extração final da haste e do cabo da âncora;

5. O instrumento de teste não destrutivo de cabo de ancoragem intrinsecamente seguro para mineração CMT7.4 tem uma velocidade de teste rápida e pode concluir o teste de um cabo em poucos minutos;

6. Alta precisão do teste, a precisão do teste de comprimento pode chegar a mais de 95% e a precisão do teste de força pode chegar a mais de 92%;

7. O instrumento de teste não destrutivo de parafuso de ancoragem de mineração intrinsecamente seguro CMT7.4 é fácil e rápido de operar, tem boa repetibilidade e tem poucos fatores de influência humana;

8. Componentes de nível militar, alimentados por bateria de 7,4 V, desempenho estável e alta confiabilidade;

9. Modo de transmissão de dados: transmissão USB;

10. Preencha o conteúdo relevante no software explicativo para gerar automaticamente um relatório de teste.

Princípio do Produto

Com base no escopo da teoria das ondas elásticas, ou seja, no sistema composto por haste de ancoragem, argamassa e rocha circundante, a onda de tensão acústica é emitida do topo da haste de ancoragem e se propaga através do corpo da haste, sendo refletida e transmitida na interface entre a haste de ancoragem e a argamassa, e a argamassa e a rocha circundante. . No sistema de ancoragem, quando a âncora, a argamassa e a rocha circundante são despejadas densamente, a maior parte da energia é transmitida para a rocha circundante devido à pequena diferença na impedância das ondas. Apenas uma pequena parte da energia é refletida de volta; quando a argamassa não é vazada densamente, aparecerão buracos na argamassa, e interfaces de impedância de onda de vários graus aparecerão nos furos, o que se manifesta como a superposição de sinais de emissão com diferentes intensidades no sinal original. De acordo com a localização do ponto de mutação e a força do sinal refletido, a qualidade de ancoragem da haste de ancoragem pode ser determinada e analisada.

O comprimento da âncora é detectado usando o tempo de emissão da onda de tensão acústica e inserindo os parâmetros normais de velocidade da onda do mesmo tipo de âncora para calcular o comprimento da haste.
