Detector Máquina de Medição de Coordenadas Tridimensionais Totalmente Automática Zeiss Conturag2 10216 Mais Vendida em 2025

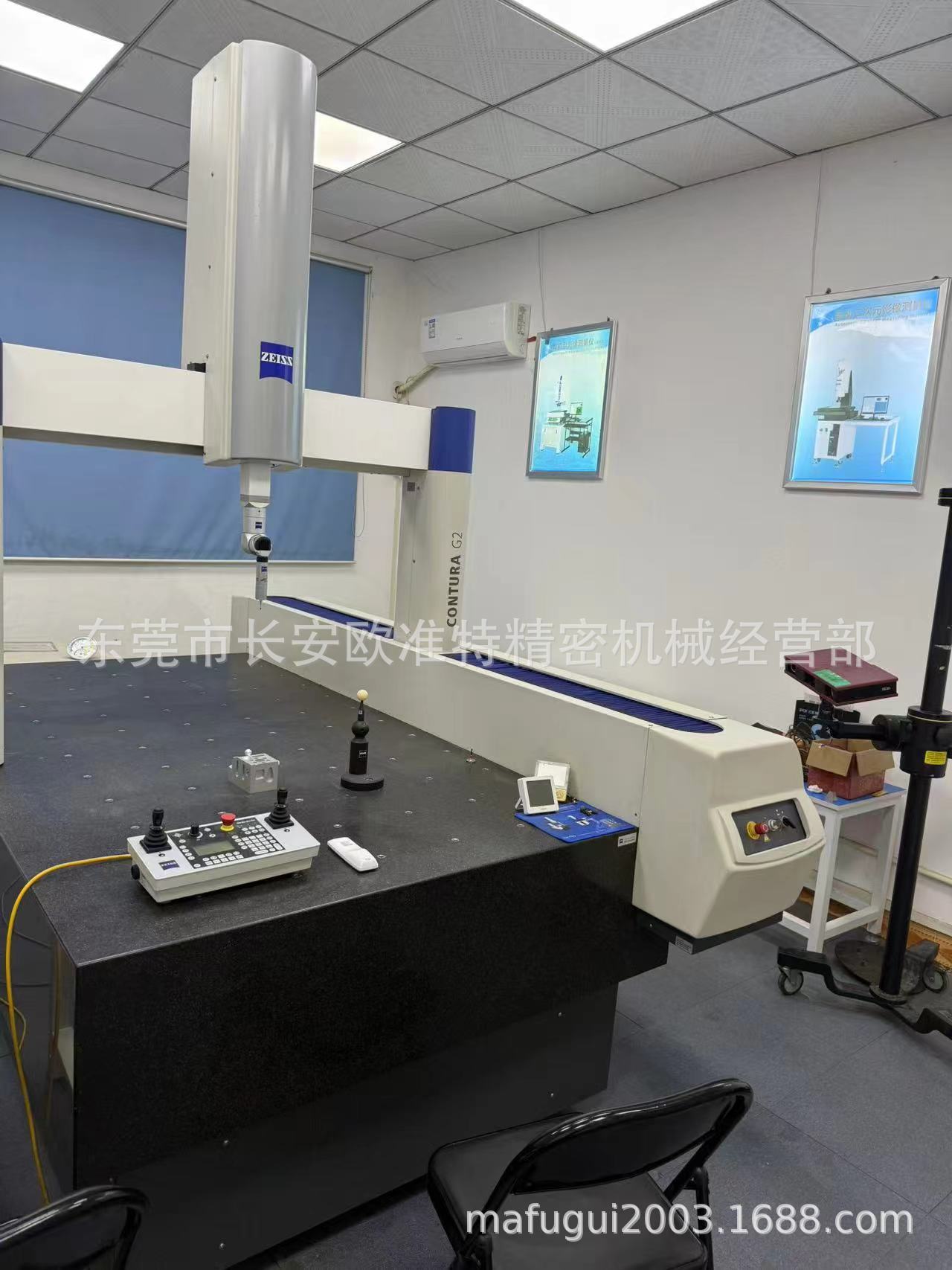

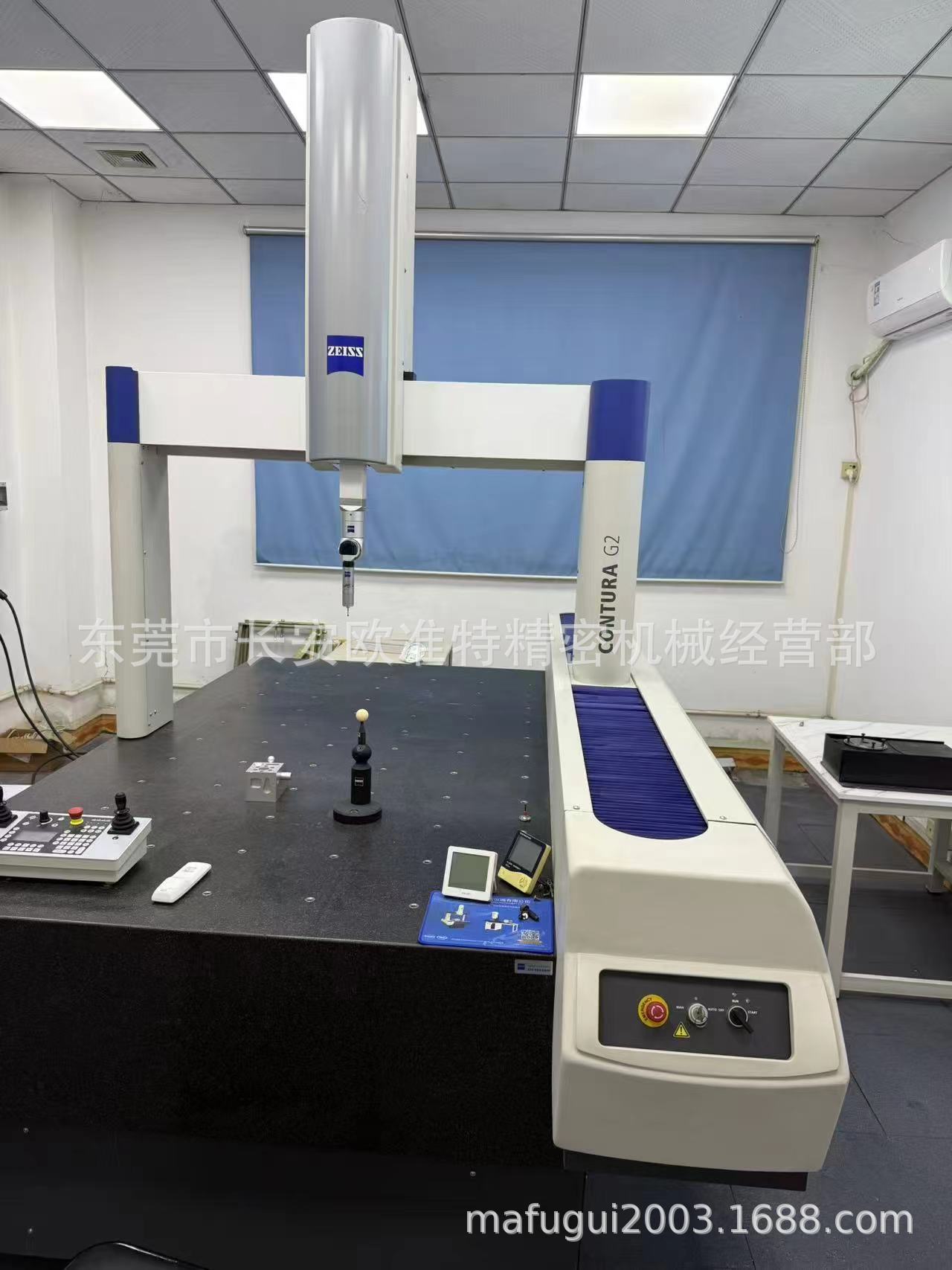

90% nova Máquina de Medição Tridimensional de Coordenadas Zeiss CONTURA G2 10216 totalmente automática

Dongguan City Changan Ouzhunte Machinery

CONTURA——a plataforma de medição flexível, confiável e com garantia de qualidade da ZEISS. A nova geração de máquinas de medição é mais precisa e compatível com vários sensores ópticos, permitindo uma faixa de medição mais ampla. A excelente tecnologia de medição, o software de medição ZEISS CALYPSO e os programas de medição universais altamente otimizados fazem da CONTURA a referência em sua classe.

Tipo de sonda

O CONTURA pode ser equipado com uma sonda passiva fixa, o suporte de sonda articulado ZEISS RDS flexível ou uma caneta de varredura ativa. Todos os tipos de sondas têm capacidades de varredura. Sonda ativa com tecnologia ZEISS navigator – medições de alta velocidade na ponta dos seus dedos. A nova geração do ZEISS CONTURA também pode ser equipada com nosso sensor de luz branca confocal, que melhora significativamente o desempenho de medição sem contato.

Resultados de medição estáveis

Dependendo da configuração, a CONTURA usa guias industriais de cerâmica ou CARAT, que têm excelente rigidez, baixa expansão térmica e peso leve. Todos os três eixos usam mancais de ar de quatro lados para manter a estabilidade sob condições de operação e aceleração de alta velocidade. A escala de grade de cerâmica de vidro suspensa na guia CONTURA tem características de expansão zero, portanto, não há necessidade de instalar sensores de temperatura ou compensação de erro. O alto nível de proteção permite que a máquina seja usada na oficina de produção.

Precisão Assistida por Computador (CAA)

A deformação dinâmica da ponte afeta diretamente a precisão da medição, especialmente em medições de varredura. O CONTURA calcula os valores de compensação necessários para esse efeito dinâmico. Portanto, a precisão da medição é garantida mesmo em ambientes de medição de alta velocidade.

Controle fácil

O usuário não precisa de um computador, mas pode controlar o sistema com um painel de controle amigável. O joystick avançado permite um controle mais conveniente e flexível de todos os movimentos do eixo. A velocidade pode ser ajustada no modo CNC.

Opções

A opção .HTG (Gradiente Amplo de Temperatura) garante precisão consistente em uma ampla faixa de temperatura (18-26°C). A máquina de medição .X=700/1200mm inclui sensores de temperatura da peça de trabalho e da máquina de medição

Suporte de sonda integrado para eficiência sem calibração

Pontas ativas adequadas para opção de rack de troca rápida

.Usar a função Zeiss AirSaver pode economizar 60% do consumo de ar comprimido.

Tipo de sonda

Contato

Sondas de contato são adequadas para medir pequenas peças de trabalho com superfícies verticais e sem características inclinadas. O ZEISS CONTURA direkt, equipado com a sonda de escaneamento ZEISS VAST XXT, fornece uma tecnologia de escaneamento econômica de nível de entrada para produção e inspeção de processo em produção unidirecional. Sondas de ponto único XDT podem ser adicionadas conforme necessário. As sondas de contato ZEISS CONTURA estão disponíveis nos tamanhos 9/18/8.

RDS

Usado junto com a sonda ZEISS VAST XXT e o suporte de sonda articulado RDS inteligente, ele garante que características angulares em posições complexas possam ser escaneadas. O suporte de sonda articulado RDS tem um ângulo de passo de 2,5° e a sonda pode atingir 20.736 posições angulares diferentes. Essa vantagem é particularmente evidente ao medir peças de trabalho complexas, que exigem configuração especial da sonda. Ao mesmo tempo, todo o tempo de calibração é bastante reduzido devido à otimização do processo de calibração. Com o RDS, as sondas ópticas ZEISS também podem ser usadas no ZEISS CONTURA.

Ativo

As sondas ativas ZEISS CONTURA usam a tecnologia navigator para obter os valores de medição necessários em uma única varredura rápida. As sondas típicas que suportam essa tecnologia são VAST XTR gold ou VAST XT gold, ambas com a mesma interface e muito adequadas para medição de furos profundos. A opção de sistema de troca rápida de sonda está disponível para este sistema de sonda.
