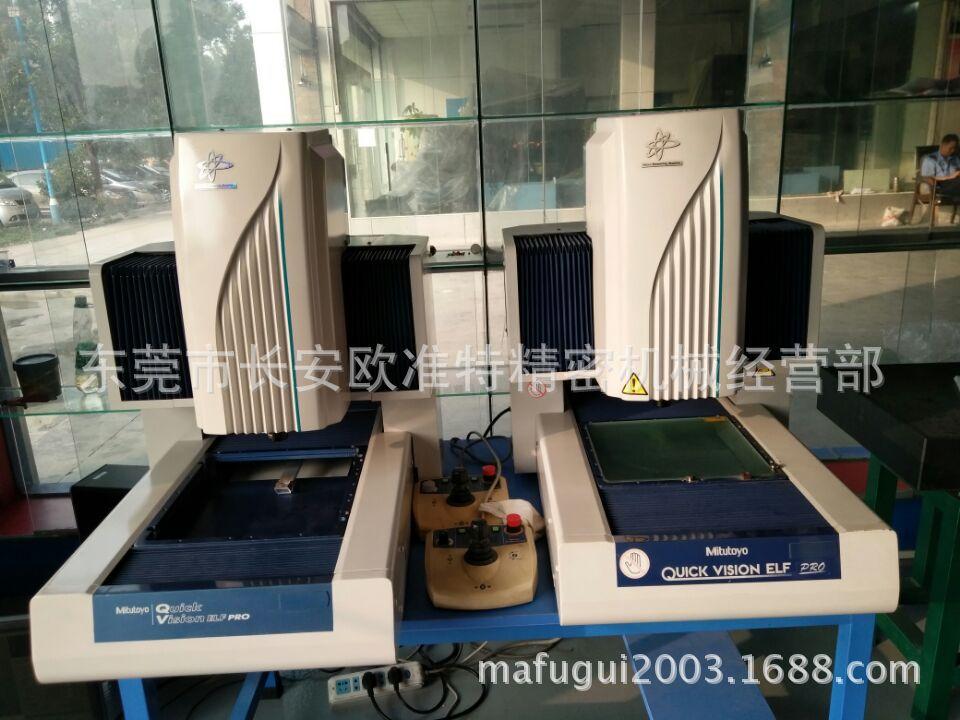

VISÃO RÁPIDASistema de medição de imagemespecialidade



Os produtos da série Quick Vision podem ser uma escolha ideal para seu sistema de medição. Possuem uma ampla gama de usos, não apenas permitindo medição visual, mas também realizando medição específica de altura e forma a laser, bem como medição 3D de peça de trabalho com sonda de gatilho por contato.



euRápido! Claro! Simples!



Focagem rápida, imagem rápida alcança o efeito de medição rápida. Operação simples com o mouse, a máquina de medição rápida de imagem pode medir seus vários objetos sem contato.







euOperação de imagem para medição sem contato



A leitura clara da imagem é a única forma de medição. O QUICK VISION usa uma câmera CCD preto e branco de alta resolução com 380.000 pixels. Isso não apenas melhora o desempenho da leitura da imagem, mas também permite a medição de imagem sem contato de objetos muito tênues ou muito pequenos e complexos, como estruturas front-end de IC, que não podem ser medidos por instrumentos de medição de contato convencionais.







euMedição de alta precisão e alta velocidade



Faixa de medição X/Y: 400*400mm



Faixa de medição Z: 200 mm



precisão de medição:



(Ápice) E1xy=(3,0+3L/1000)um



E2xy=(4+4L/1000)um











euAlta precisão,altoRégua de grade de resolução







O sistema de medição de imagem QUICK VISION da Mitutoyo usa uma escala de vidro de alta resolução, alta precisão e baixa expansão como referência para cada eixo, fabricada no laboratório subterrâneo do Departamento de Fabricação de Kiyohara da Mitutoyo.



















euMaisAuto-focoFunção



A série QUICK VISION usa um sistema de foco multiponto que seleciona automaticamente o foco de acordo com o ponto de medição.



Esta série adota 3 tipos de sistemas de foco de visão com alta repetibilidade e função de foco a laser de processamento rápido (opcional) para obter medições de altura sem contato de alta precisão.



1. Foco de superfície



O sistema de foco de vídeo pode ser usado para medir a altura de vários tamanhos de área. Sua vantagem é que ele não é afetado pela rugosidade da superfície ao focar na superfície do molde de plástico ou na superfície processada.



2. Foco de Borda



O sistema de visão (foco nas bordas) garante que você possa focar até mesmo nas bordas.



3. Foco no estilo







O sistema de foco de padrão para projeção de padrão pode alcançar foco nítido mesmo em objetos transparentes com contraste muito baixo ou em superfícies espelhadas, e pode medir efetivamente a espessura de camadas protetoras em placas de circuito impresso ou superfícies de poliimida. 3. Foco Automático a Laser (opcional) A velocidade de foco pode atingir 20mm/segundo, adequado para medição rápida de espessura. Este sistema pode ser conectado a uma porta de altura



A medição multiponto pode efetivamente melhorar a eficiência da medição.























euCálculo entre elementos



Distância entre 2 pontos, distância entre 2 círculos, distância entre um ponto e uma reta, distância entre um círculo e um ponto, intersecção de 2 retas, intersecção de um círculo e um círculo, intersecção de um círculo e uma reta, ângulo de intersecção de 2 retas, ângulo de intersecção de um plano e uma reta, ângulo de intersecção de um plano e um plano, ponto médio, cálculo de linha média, etc.







euConfiguração do sistema de coordenadas



Origem, correção de eixo, troca de eixo, correção de superfície, configuração do sistema de coordenadas, etc.







euCálculo do desvio geométrico



Veracidade, retidão verdadeira, planura, paralelismo, ângulo reto, inclinação







euValor do design de acordo com a função



Verificação de tolerância, tolerância de posição, tolerância de característica, tolerância de característica, etc.







euArranjo de ferramentas com um clique



Um único clique do mouse define automaticamente o tamanho, a orientação e o limite da ferramenta.







euLimpar outliers











Remova poeira, rebarbas, rachaduras e outros pontos anormais. O padrão de remoção pode ser definido arbitrariamente.







 euSalvar a imagem em um arquivo



O vídeo pode ser salvo como um arquivo TIFF e a imagem salva pode ser chamada e medida novamente.







euFunção de Ajuda



A função de ajuda gráfica foi aprimorada para facilitar a busca de informações por tópicos relacionados, fornecendo soluções rápidas para os problemas do usuário.
