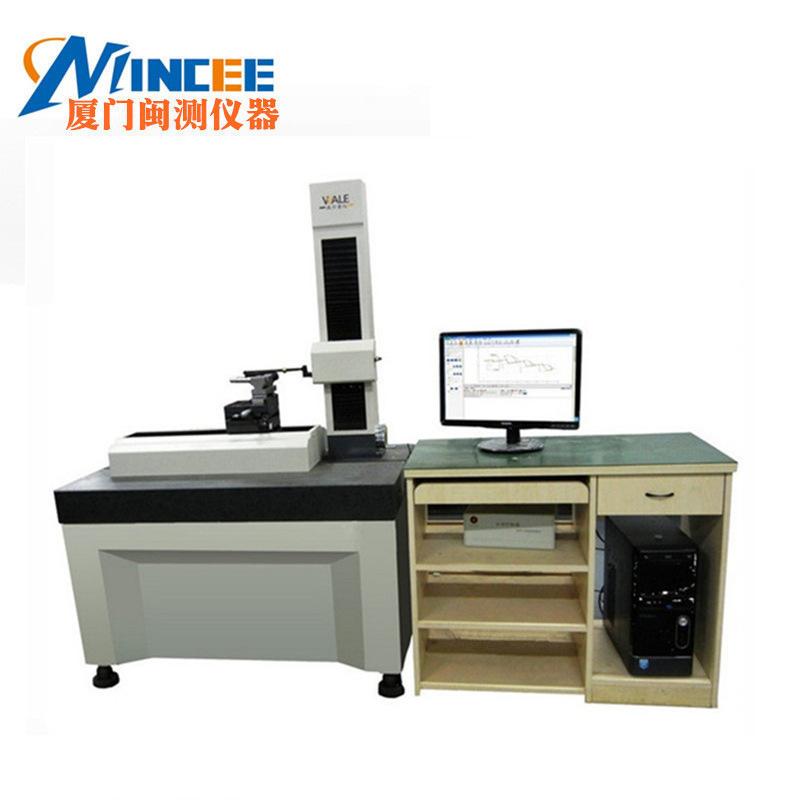

Pino de fábrica RC280C instrumento de contorno de alta precisão instrumento de contorno instrumento de contorno de rugosidade prático entrega porta a porta
Introdução do produto
O software de medição RC do perfilador da série RC tem uma forte função de correção e algoritmo avançado. A base de medição é um guia de movimento linear de alta rigidez e alta precisão. O eixo Z adota um sensor linear digital de alta precisão para garantir que o eixo Z tenha precisão de medição extremamente alta e bons indicadores lineares de grande alcance.
Itens de medição
Elementos de linha e elementos de ponto em vários tipos de superfícies da peça, distâncias entre pontos, distâncias entre linhas e a posição de cada elemento incluem: distância, paralelismo, perpendicularidade, ângulo, profundidade da ranhura, largura da ranhura, raio, etc. análise de convexidade e análise de contorno.
Indústria de aplicativos
Processamento mecânico, automóveis, motocicletas, hardware de precisão, ferramentas de precisão, ferramentas de corte, moldes, componentes ópticos e outras indústrias, adequados para institutos de pesquisa científica, faculdades e universidades, instituições de metrologia e salas de metrologia empresarial, oficinas
- Faixa de medição
- Alcance do eixo X: 280 mm
- Faixa Z: 12 mm
Tabela de configuração do produto
|
Perfilador modelo RC280C |
|||
|
motorista |
|||
|
jornada |
280 mm |
Precisão do trilho guia |
0,4μm /80mm |
|
Resolução raster |
1μm |
Precisão do eixo X |
(3,8+L/10000)μm |
|
Velocidade de medição |
0,1 mm/s, 0,2 mm/s, 0,5 mm/s, 0,8 mm/s |
Velocidade de medição personalizável |
● |
|
Sensor Z1 |
|||
|
tipo de sensor |
Sensor de grade |
Alcance de 10 mm |
- |
|
Alcance de 12 mm |
● |
Alcance de 24 mm |
○ |
|
Alcance de 40 mm |
- |
Alcance de 50 mm |
- |
|
resolução |
0,1μm |
Precisão Z1 |
（2,2+0,08%H）μm |
|
medição de força |
1,5 mN |
|
|
|
Coluna Z2 |
|||
|
jornada |
360 mm |
Acionamento elétrico |
○ |
|
Acionamento manual |
● |
Coluna de aço |
- |
|
Coluna de mármore |
● |
|
|
|
Estrutura da máquina |
|||
|
Tudo em um |
- |
tipo de divisão |
● |
|
Configuração automatizada |
|||
|
Elevação automática da caneta |
○ |
Elevação automática da caneta |
○ |
|
Contato automático Z1 |
○ |
|
|
|
apêndice |
|||
|
computador |
● |
Mesa de computador |
- |
|
Bola padrão Ф8 |
● |
Bola padrão Ф12 |
● |
|
Bola padrão Ф18 |
● |
Conjunto de blocos de calibre |
- |
|
Ajustando a mesa rotativa |
● |
Alicate de mandíbula senoidal de precisão |
● |
|
Bloco em V de precisão |
○ |
Caneta chanfrada de 17 graus |
● |
|
Caneta cônica |
○ |
Caneta de machado |
○ |
|
Vara de medição reta |
● |
Vara de medição excêntrica |
○ |
|
Vareta de medição com furo pequeno |
○ |
|
|
|
Nota: ● representa configuração padrão ○ representa configuração opcional - representa configuração indisponível |
|||
Equipamento de instrumento picado (Xiamen) Co., Ltd.
A empresa produz um conjunto completo de instrumentos de medição de precisão e soluções relacionadas, e atua como agente e distribuidor de centenas de marcas conhecidas de instrumentos de teste e equipamentos mecânicos no país e no exterior.
Temos escritórios em cidades de primeiro e segundo nível em todo o país (Fujian, Pequim, Xangai, Guangdong, Jiangsu, Zhejiang, Anhui, Shandong, Chongqing, Wuhan) que podem inspecionar as mercadorias e enviá-las.
Envolvidos principalmente: instrumentos de teste de equipamentos mecânicos, comprimento, mecânica, eletricidade, testes, óptica, instrumentos de medição de precisão, testes não destrutivos, análises físicas e químicas, instrumentos de ensino, instrumentos de medição especiais e equipamentos e instrumentos de testes ambientais, etc., vendendo mais do que dezenas de milhares de produtos, fornecendo serviço completo de equipamentos de hardware completos para gerenciamento de qualidade empresarial e certificação empresarial.
