DESCO 1978 martelo pesado testador de resistência eletrostática testador de impedância de superfície
Características do testador de resistência de martelo pesado americano DESCO 19290
O 19290 pode ser usado para os seguintes testes de ESD e está em conformidade com as especificações relevantes:
Teste de conformidade de resistência eletrostática (manual de especificação ESD TR53)
Teste de superfície de trabalho antiestática (padrão ESD S4.1)
Teste de piso antiestático (padrão ANSI/ESD S7.1)
Teste de calçados antiestáticos (padrão ESD S9.2)
Teste de roupas de trabalho antiestáticas (padrão ESD STM 2.1)
Teste de cadeira de trabalho antiestática (padrão ESD STM 12.1)
Calçados antiestáticos + piso antiestático + detecção de resistência do sistema do corpo humano (padrão ESD STM 97.1)
Parâmetros técnicos do testador de resistência a martelos pesados americano DESCO 19290
| Faixa de teste | 103? ~ 1012? |
| Tensão de teste | 10/100V+/-5% (automático, menos de 106Use 10 V, maior ou igual a 106Usando 100V) |
| Precisão do teste | +/-10% |
| tempo de teste | 15 seg/rápido (opcional |
| Unidade de leitura | ohm(?) |
| temperatura ambiente | Precisão do teste +/-10% |
| Humidade relativa | Precisão do teste +/-10 palavras |
| armazenamento de dados | 100 grupos (salvos na memória do instrumento e não podem ser exportados) |
| Especificações da tela | Tela OLED de 2,7 polegadas, 128 x 64 pixels |
| Bateria | 4 pilhas alcalinas AA, vida útil 1500 vezes testadas |
| Especificações do instrumento | 100 mm (L) x 210 mm (A) x 32 mm (P), 0,4 kg |
| Eletrodo de peso | 5 libras +/- 2 onças |
| Linha de conexão | 1,5 m de comprimento |

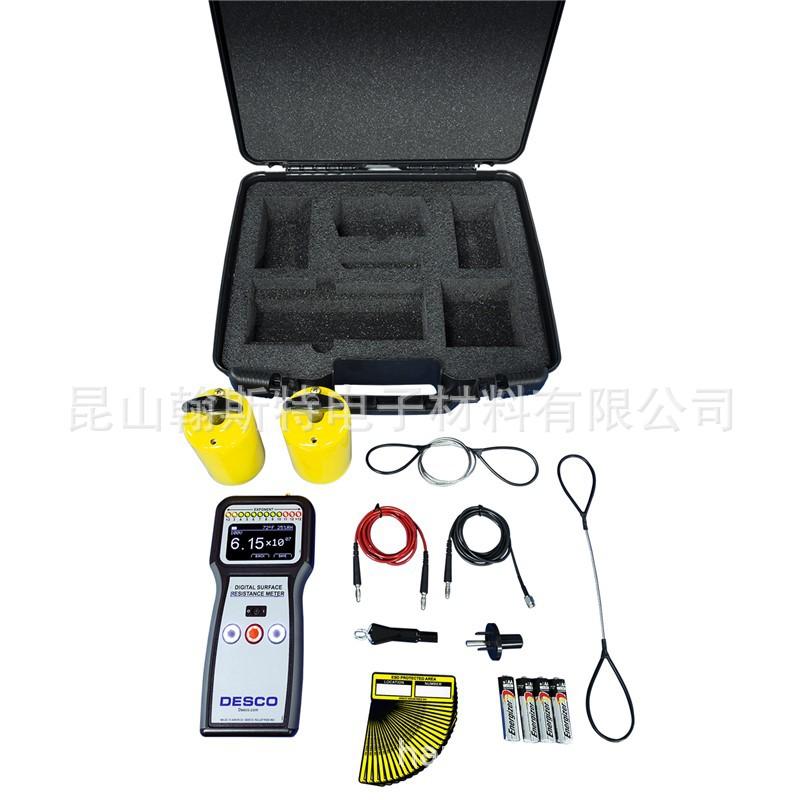

DESCO 19290 Testador de resistência a martelos pesadosOs seguintes itens são padrão
| nome | quantidade | Número do pedido |
| Tabela de teste | 1 | Item nº 19291 |
| Eletrodo de peso ponto a ponto | 2 | Item nº 50003 |
| Cabo de teste | 2 peças (vermelho/preto) | Item nº 19294 |
| Marcação de distância | 2 (10 polegadas/36 polegadas) | Item nº 19293 |
| rótulo | 25 folhas | Item nº 19296 |
| Bateria AA | 4 seções | Número da peça N/A |
| Grampo de aterramento | 1 | Item nº 09750 |
| Plugue de aterramento | 1 (plugue dos EUA) | Item nº 09838 |

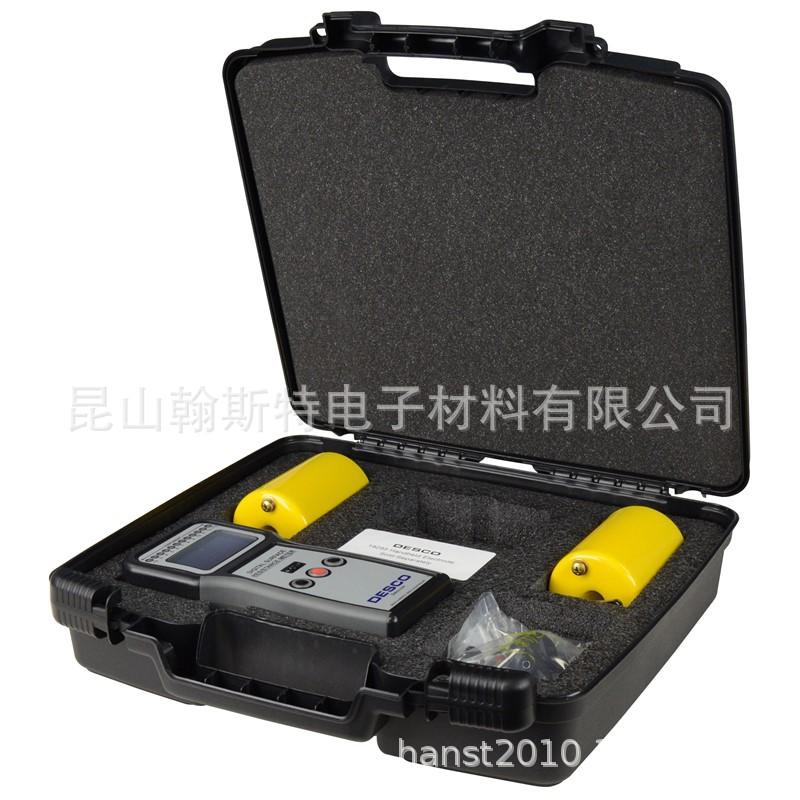

| mala | 1 | Item nº 19292 |
| Acessórios opcionais | ||
| Eletrodo de peso concêntrico | 1 (para testar a resistência da superfície e a resistividade da superfície) | Item nº 50005 |
| Eletrodos paralelos | 1 peça (para testar a resistividade da superfície) | Item nº 19297 |
| Eletrodo de teste de dois pontos | 1 (teste de resistência de pequenos objetos) | Artigo nº 844 |
| Eletrodo tipo grampo | 1 par (para testar a resistência de objetos irregulares) | Item nº 832 |
| alça metálica | 1 | Item nº 19295 |
Operação de teste do testador de resistência a martelos pesados US DESCO 19290
Considerações básicas
Certifique-se de que o material que está sendo testado não esteja carregado
O eletrodo de peso é colocado a pelo menos 5 cm da borda do material.
O eletrodo de peso é colocado a pelo menos 3 polegadas do terminal de aterramento no material.

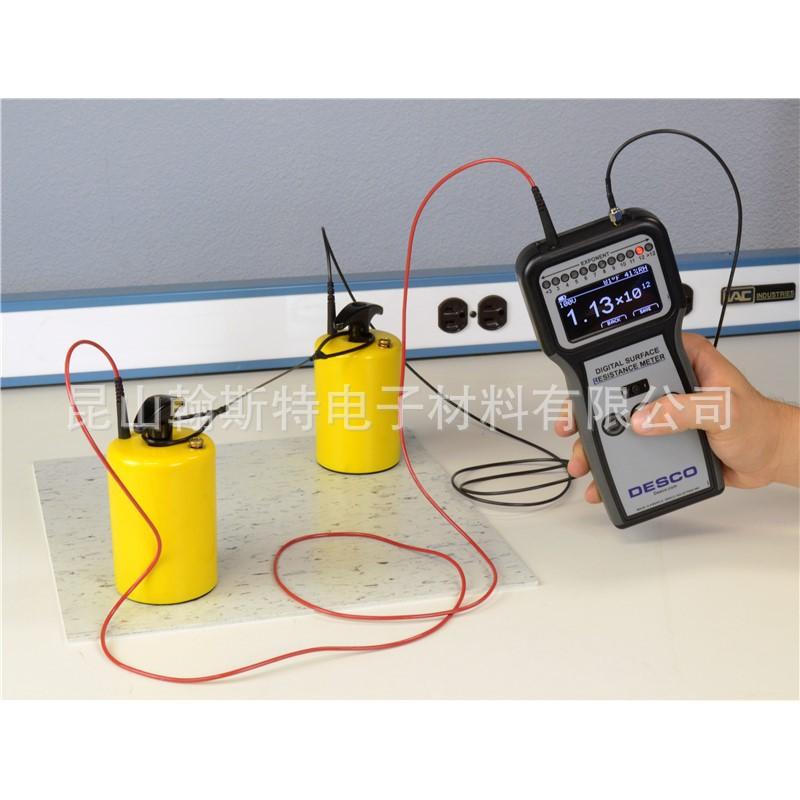

Ao testar a resistência ponto a ponto da mesa, os dois eletrodos de peso estão a mais de 10 polegadas de distância (a linha de marcação de distância correspondente de 10 polegadas pode ser usada)
Ao testar a resistência ponto a ponto do solo, os dois eletrodos de peso devem estar a pelo menos 36 polegadas de distância (a linha de marcação de distância correspondente de 36 polegadas pode ser usada)
O ponto de colocação do eletrodo de martelo é geralmente a seguinte posição para melhor avaliar se o material é qualificado
Locais mais comumente usados
Áreas severamente desgastadas
Localização central
Longe do ponto de terra
Se o material a ser testado tiver juntas, como pisos de blocos, roupas, etc., os dois pesos devem ser colocados em juntas diferentes.
Ao testar materiais em laboratório, o tratamento de pré-limpeza é permitido. Para materiais que foram colocados no local e colocados em operação, nenhuma limpeza é necessária antes do teste.
Se um teste falhar, limpe-o e teste-o novamente.
Quando o símbolo da bateria mostrar que está vazia, substitua a bateria a tempo. Se o instrumento não for usado por um longo período, remova a bateria e guarde-a.
Óleo ou umidade podem causar um curto-circuito no conector lateral superior do instrumento. Limpe-o regularmente com álcool isopropílico.
Limpe o eletrodo de peso regularmente com álcool isopropílico e certifique-se de que a almofada de borracha do eletrodo esteja seca antes de medir.
O período de garantia do instrumento é de 1 ano, excluindo fios de conexão, eletrodos de peso e outros acessórios
Não desmonte o invólucro do instrumento. Uma vez desmontado o invólucro, a garantia será anulada.
Por favor, proteja adequadamente a etiqueta do número de série do produto no instrumento. Se a etiqueta for perdida ou o número de série estiver desgastado, a garantia será anulada.
Danos causados por erro humano ou operação não são cobertos pela garantia.
Calibração do testador de resistência a martelos pesados US DESCO 19290
Requisitos do ambiente de calibração: temperatura 23,9+/-1,7℃, umidade relativa 40%~60%
O instrumento precisa ser exposto ao ambiente de calibração por mais de 1 hora
Certifique-se de que a bateria do instrumento tenha energia suficiente
Limpe o jack do cabo de conexão do instrumento com álcool isopropílico. Não toque no jack com os dedos após a limpeza.
Conecte o cabo de conexão original no instrumento
A outra extremidade do fio de conexão é conectada a um único resistor padrão ou a uma caixa de resistor
Os resistores padrão usados para calibração têm uma precisão de +/-2% até 1010 ohms e uma precisão de +/-5% acima de 1010 ohms.
A leitura do instrumento está dentro de +/-10% da resistência padrão.
