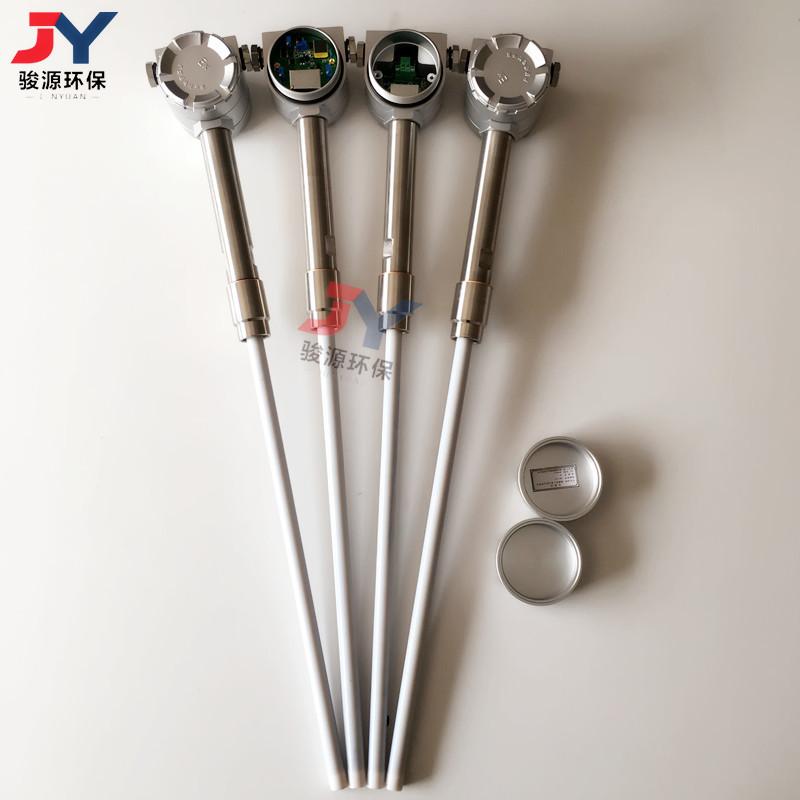

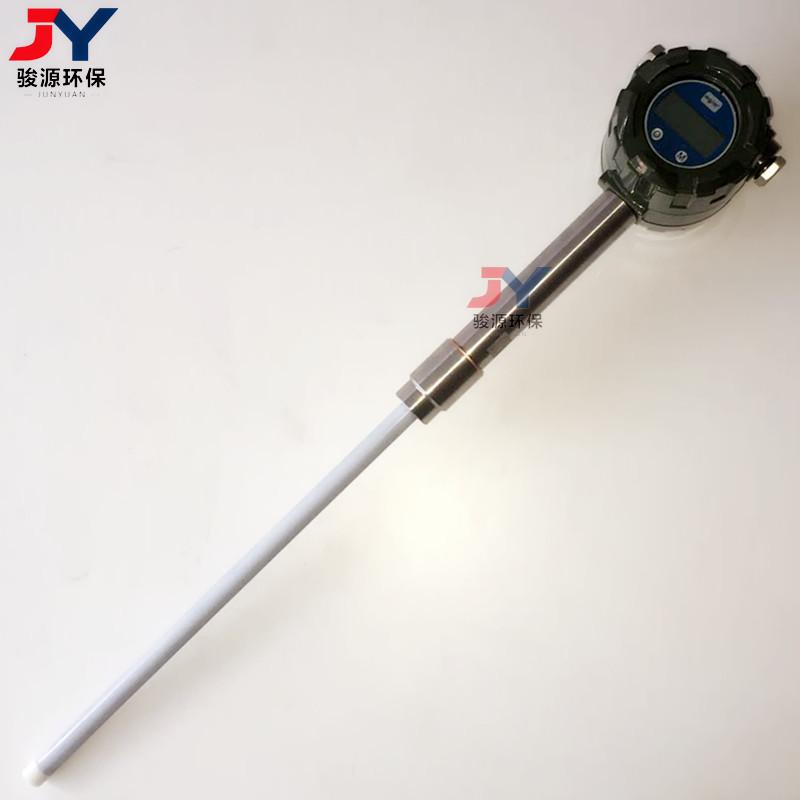

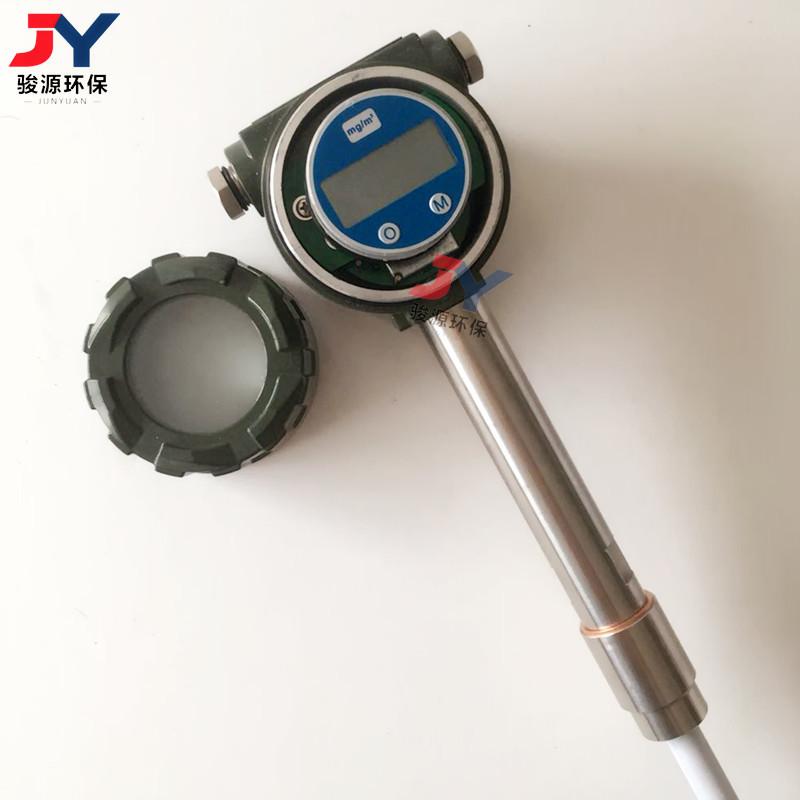

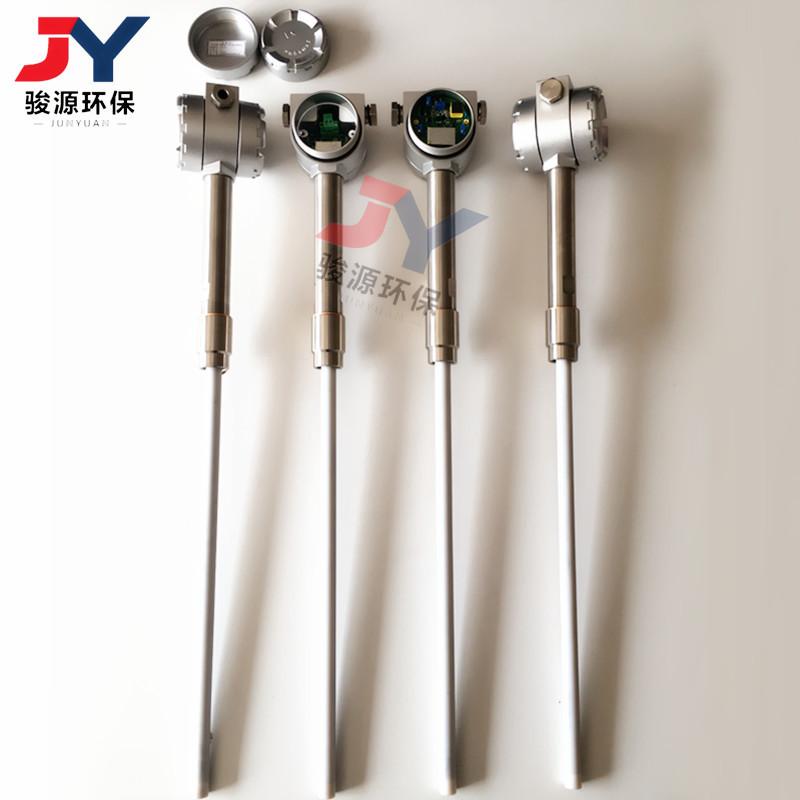

Método de carga eletrostática; tela de exibição, luz de alarme e gabinete de controle são todos opcionais; base rosqueada, fácil de instalar;

A faixa de medição e o comprimento da sonda podem ser personalizados

Modelo100O detector de vazamento de filtro de bolsa mede a indução de carga eletrostática de partículas de poeira que passam por uma sonda fixa. As partículas de poeira e a sonda induzem carga estática, que é amplificada pela sonda e transmitida ao sistema de controle de monitoramento. O tamanho da carga estática é proporcional à taxa de fluxo de partículas de poeira. O circuito eletrônico do detector de vazamento de filtro de bolsa Modelo 100 converte essa parte da carga em uma saída de sinal de controle, ativa o alarme de emissão de poeira e é usado para registrar continuamente a quantidade total ou concentração de partículas de poeira.

O dispositivo fornece tecnologia de acoplamento CA. É particularmente adequado para gravação contínua de emissões e acumulação de dados. O princípio de funcionamento deste sistema de monitoramento é usar a indução de carga gerada pelas partículas de poeira fluindo ao redor da sonda para confirmar a emissão on-line de partículas de poeira (mg/seg) ou concentração de emissão (mg/m3). Sob condições de combustão relativamente estáveis (ou seja, no mesmo ponto de emissão, a taxa de fluxo, temperatura, pressão, umidade e propriedades de partículas de fumaça não mudam muito, menos de ±90% da mudança), o detector de vazamento de filtro de manga MODEL100 também pode ser usado para monitoramento on-line da concentração de emissão (unidade = mg/M3) após calibração direta.

É amplamente utilizado em vários propósitos industriais, incluindo: siderurgia, geração de energia, petróleo, indústria química, processamento de materiais de construção, mineração de carvão e mineração, cimento, embalagens, equipamentos de remoção de poeira e outras indústrias. Os usos típicos incluem detecção de danos ao saco de filtro de mangas ou recuperação de material em pó, monitoramento total de entrega de produto, gasoduto, gasoduto de remoção de poeira ou monitoramento de concentração de emissão de fumaça de caldeira de vários tamanhos e vários combustíveis, precipitador eletrostático, coletor de pó de cartucho de filtro, coletor de pó de ciclone, etc., sistema de detecção de fumaça de remoção de poeira primária do conversor.

O instrumento adota tecnologia confiável de medição eletrostática. Materiais em pó colidem e esfregam durante o transporte pneumático, então partículas de pó perdem elétrons e formam partículas e grânulos carregados positivamente. Com a mudança de concentração e taxa de fluxo de pó, a quantidade de carga também muda de acordo com uma certa regra. A carga transportada por partículas de poeira forma um campo eletrostático. O tamanho e a mudança do campo eletrostático podem ser medidos pelo princípio da indução eletrostática. Quando o fluxo de ar contendo partículas de poeira na tubulação passa por um sensor fixo, a corrente fraca gerada pelas partículas de poeira em movimento é coletada pelo sensor e transmitida ao transmissor. Depois de ser filtrado, amplificado e processado pelo transmissor, ele se torna um valor de saída padrão que é linearmente relacionado ao conteúdo de poeira.

Temperatura do ambiente operacional: -20℃～60℃ (componentes eletrônicos);

Umidade do ambiente operacional: 90% sem condensação;

Vibração do ambiente operacional: alta vibração contínua, qualquer direção, qualquer frequência: valor RMS 2g (20m/s2);

Campo eletromagnético do ambiente operacional: valor alto = 60A/m a 50 Hz (equivalente a um campo magnético de 50AT em uma bobina eletromagnética quadrada de 1m×1m);

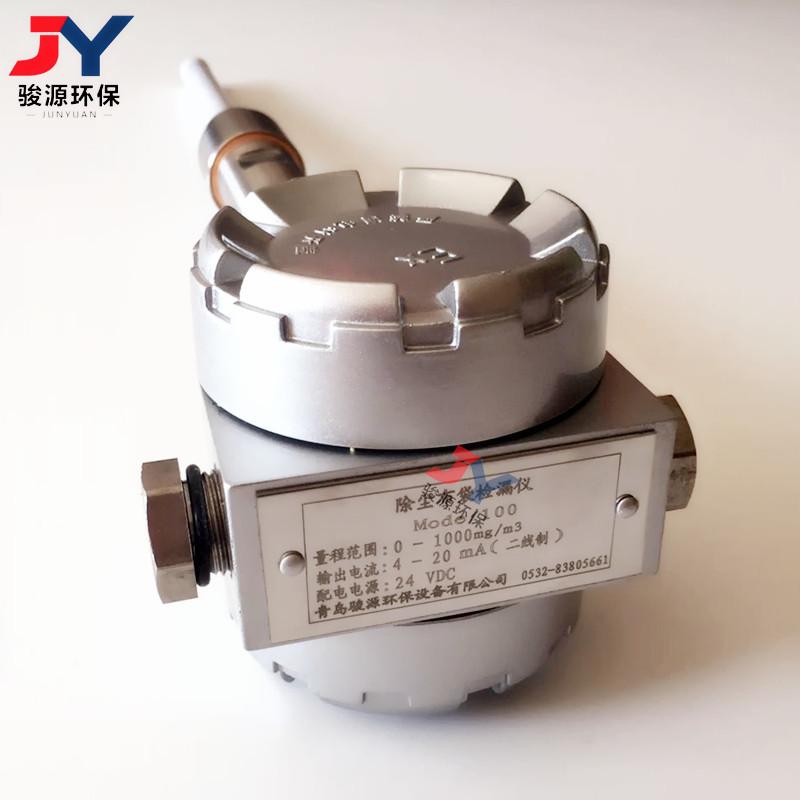

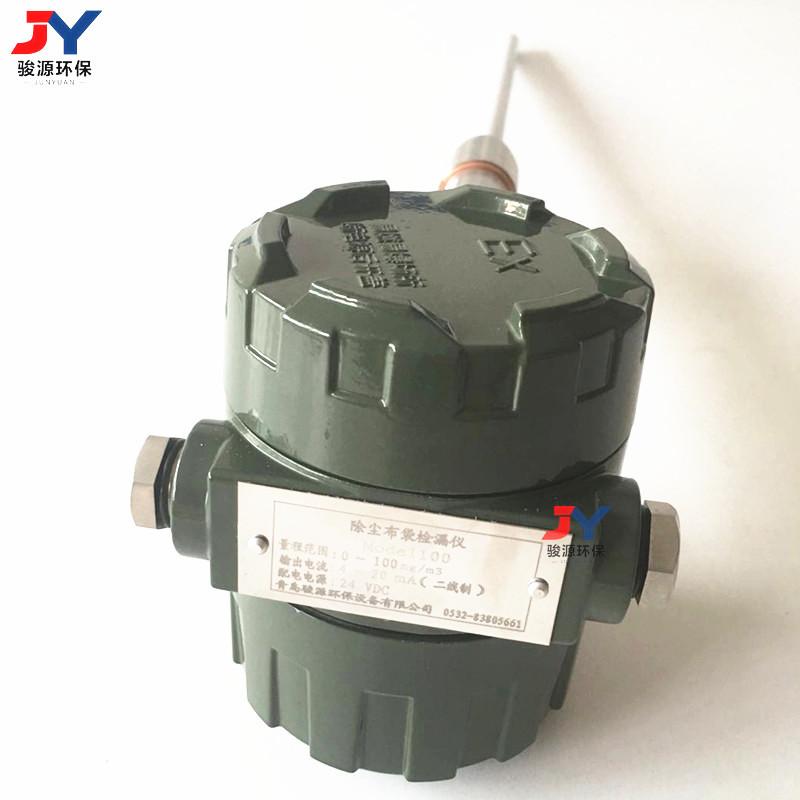

Proteção do ambiente de operação: Nível de proteção: carcaça de liga de alumínio IP66/NEMA4, adequada para instalação em ambiente não corrosivo, sonda de aço inoxidável;

Pressão do gás do gasoduto: -0,1～1MPa;

Taxa de fluxo de gás do gasoduto: 1m/s～30m/s;

Temperatura do gás do gasoduto: -50℃～450℃;

Diâmetro externo do gasoduto: 0,1 m~4 m;

Estrutura da sonda: A sonda padrão é M6, comprimento 100-1000 mm;Material da sonda: aço inoxidável + PTFE

Faixa de tamanho de partículas de poeira: nominal 0,1 μM ~ 200 μM, fora da faixa nominal ainda pode ser recebido, mas as características do sinal são ligeiramente diferentes;

Desvio zero: (tempo) menor que 1% do intervalo por ano;

(Temperatura) Dentro da faixa de temperatura especificada, menos de 1% da faixa;

Deriva em escala total: (tempo) menos de 1% do intervalo por ano;

(Temperatura) Dentro da faixa de temperatura especificada, menos de 1% da faixa;

Estabilidade da linha: Todos os componentes do sistema são feitos de conjuntos eletrônicos de alta estabilidade;

Imunidade a ruído: todas as frequências de áudio e harmônicas de 50 ou 60 Hz são filtradas antes que o sinal seja recebido;

Faixa de medição: 0-9/12/25/50/100/200/400/800/1000 mg/M3;

Modo de saída do transmissor: dois fios 4-20 mA (isolador integrado, à prova de explosão e anti-interferência);

Fonte de alimentação do transmissor: 15V – 32VDC.

Todo o áudio e harmônicos de 50 ou 60 Hz são filtrados antes do sinal ser recebido

Todos os componentes do sistema são feitos de conjuntos eletrônicos de alta estabilidade.

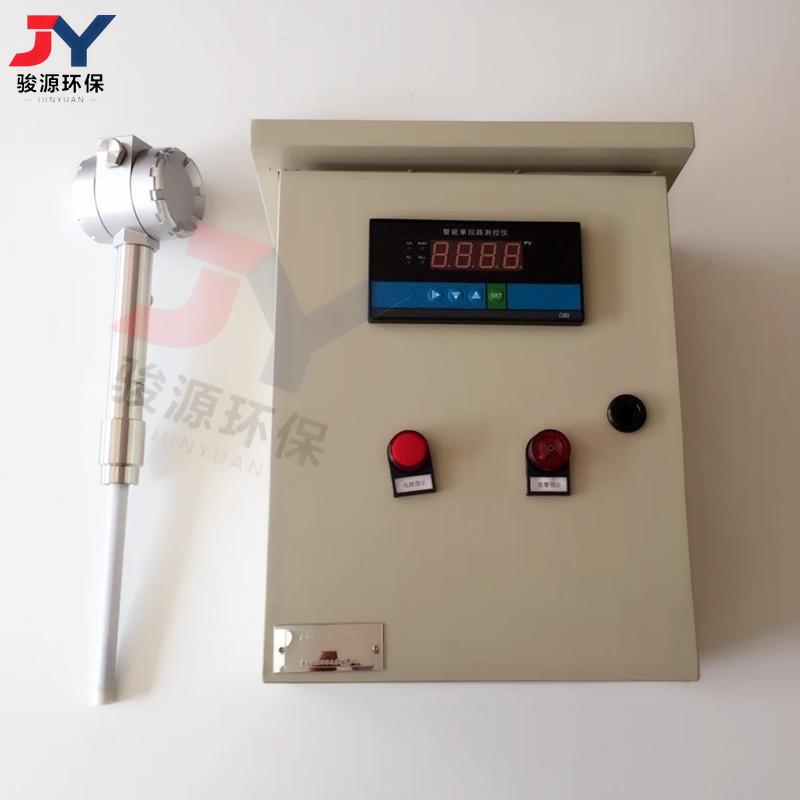

Configurações de alarme do detector de vazamento do coletor de pó de saco modelo 100: (com modelo de caixa de controle)
1. O alarme do detector de concentração de poeira online da série Modelo 100 é definido no PLC ou outro sistema gravável. Converta o sinal de saída 4-20mA em valor visível e legível (como mg/m3). O método de conversão é o seguinte. Tomando o intervalo de 0-100 mg/m3 como exemplo, 4mA corresponde a 0mg, 20mA corresponde a 100 mg e 1mA corresponde a 100/20-4=6,25 mg.

2. Duas linhas horizontais são definidas no sistema. Uma é a linha horizontal de trabalho normal, que geralmente é definida em 20% da escala completa. Devido à precisão diferente do equipamento e aos requisitos de uso de cada fábrica, ela também pode ser ajustada de acordo com a situação real. A outra é a linha de alarme, que é definida em 40% da escala completa e é retardada para evitar alarmes falsos (como aumento do conteúdo de poeira causado pela limpeza do saco durante o uso de coletores de pó de saco).
