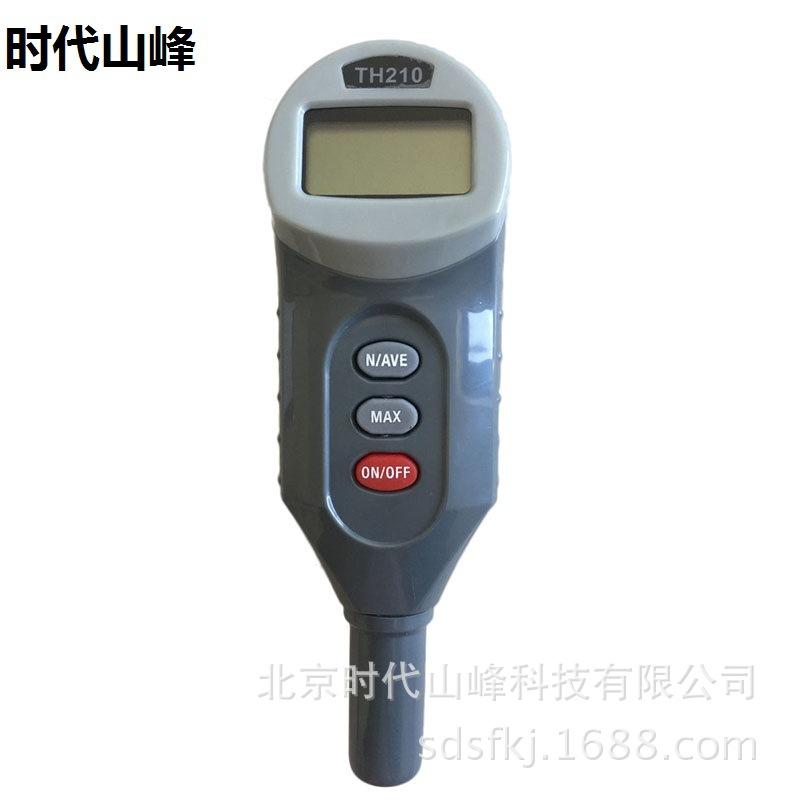

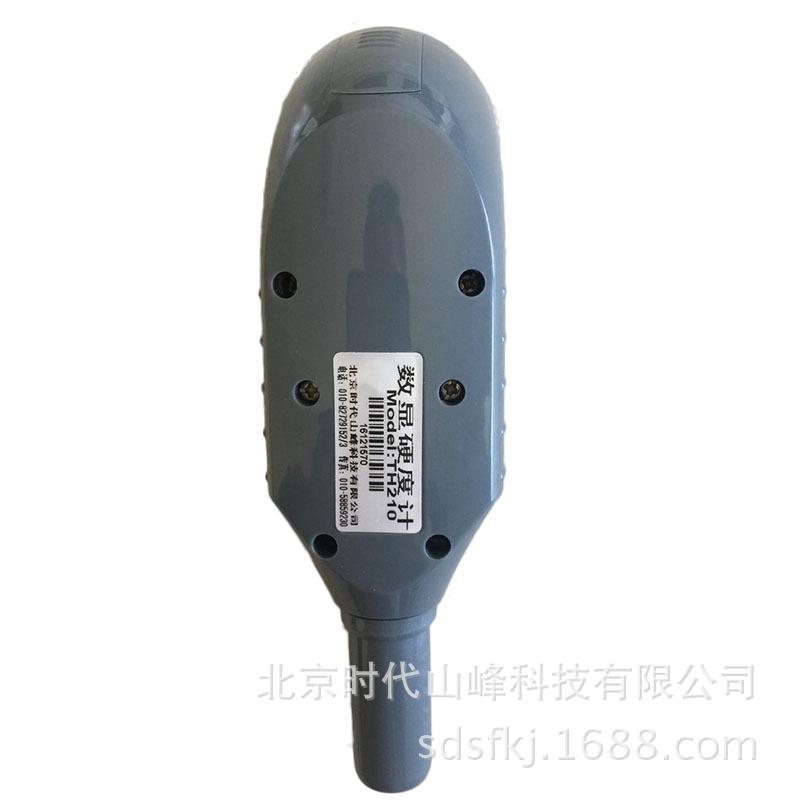

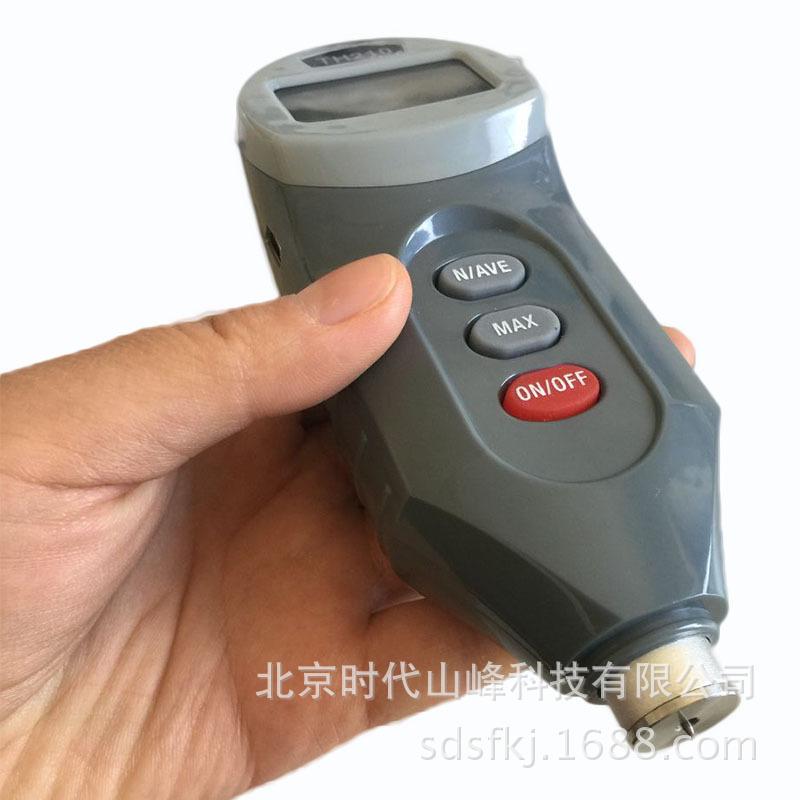

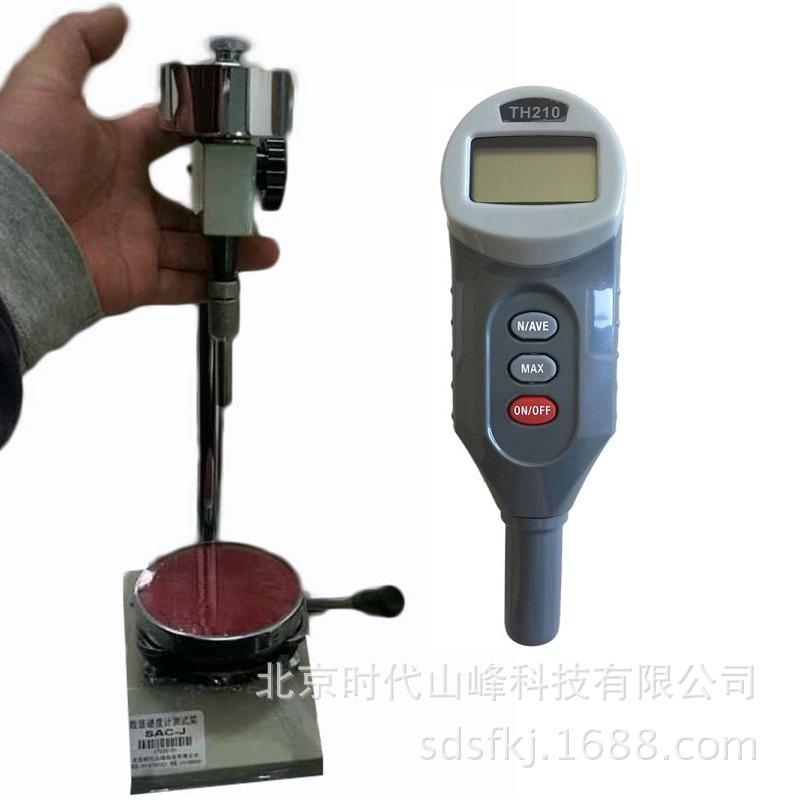

TH210(Tipo D)/TH220 (um tipo) display digital testador de dureza Shore testador de dureza Shore testador de dureza de borracha

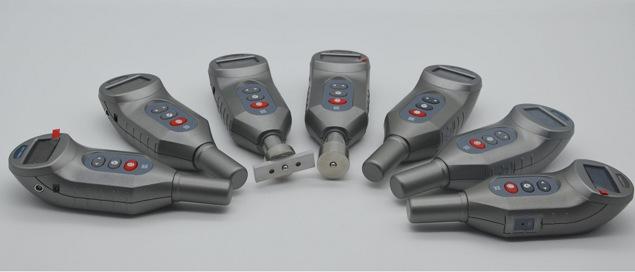

TH220 A； TH210 D  ； TH230 C   TH240 AOTH250 OO
1.2 Configuração básica: 1 host, 1 bloco mediano, 1 carregador.

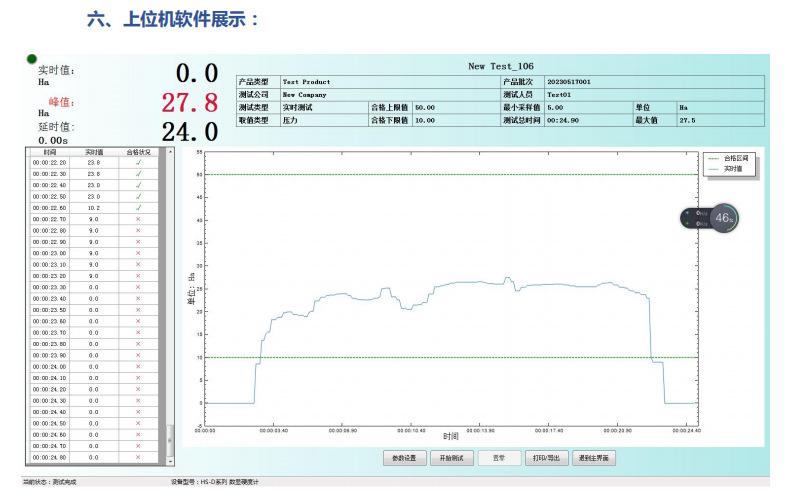

1.3 Selecione a configuração: Software de computador host; cabo de dados.

1.

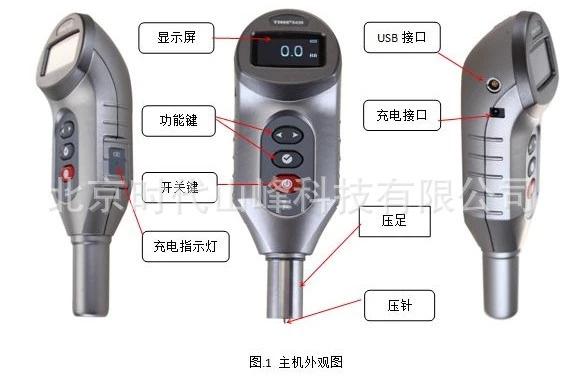

   2.Estrutura

Princípios de seleção para esta série de instrumentos:

——Quando a escala D for menor que 20, use a escala A;

——Quando a escala A for menor que 20, use a escala AO;

——Quando a escala A for maior que 90, use a escala D;

——dureza do material <20HO, escolha escala OO;

——Para amostras finas (espessura da amostra menor que 6 mm), use a escala AM;

——Para materiais microporosos usados em calçados na indústria química, use a escala C do "Testador de Dureza de Material Microporoso".

Esta série de instrumentos está em conformidade com as seguintes normas:

GB/T 2411-2008/ISO 868:2003 Norma Nacional da República Popular da China Plásticos e borracha dura Determinação da dureza de indentação (dureza Shore) usando um durômetro

HG/T 2489-2007 Norma da Indústria Química da República Popular da China - Método de teste para dureza de materiais microporosos para calçados

HG 2368-92 Norma Industrial Chinesa da República Popular da China Especificações Técnicas para Testador de Dureza de Bolso de Borracha Tipo Shore A

JJG 304-2003 Procedimento Nacional de Verificação de Metrologia da República Popular da China Testador de Dureza Shore Tipo A

JJG 1039-2008 Procedimento Nacional de Verificação de Metrologia da República Popular da China Testador de Dureza Shore Tipo D

JJF 1312-2001 Especificação Técnica Nacional de Metrologia da República Popular da China Especificação de Calibração para Testador de Dureza Shore tipo AO

Um indentador de aço de um certo formato é pressionado na superfície do espécime sob a ação de uma força de teste especificada. Quando a superfície do pé do indentador se encaixa firmemente contra a superfície do espécime, a face final do indentador tem um certo comprimento saliente L em relação ao plano do pé do indentador. Quanto maior o comprimento L, menor a dureza Shore, e vice-versa. O diagrama de medição é mostrado na figura abaixo.

A fórmula de cálculo da dureza Shore (excluindo o tipo AM) é a seguinte:

H = 100 - L/0,025

Onde: H —— Valor de dureza Shore, incluindo HA, HD, HAO, Hc; L —— Comprimento da ponta do indentador que se estende além do plano do pé prensor, unidade: mm.

A fórmula de cálculo da dureza Shore do tipo AM é a seguinte:

H AM = 100 -l/0,0125

Onde: HAM —— Valor de dureza Shore A; L —— Comprimento da ponta do penetrador estendendo-se além do plano do pé calcador, unidade: mm.
