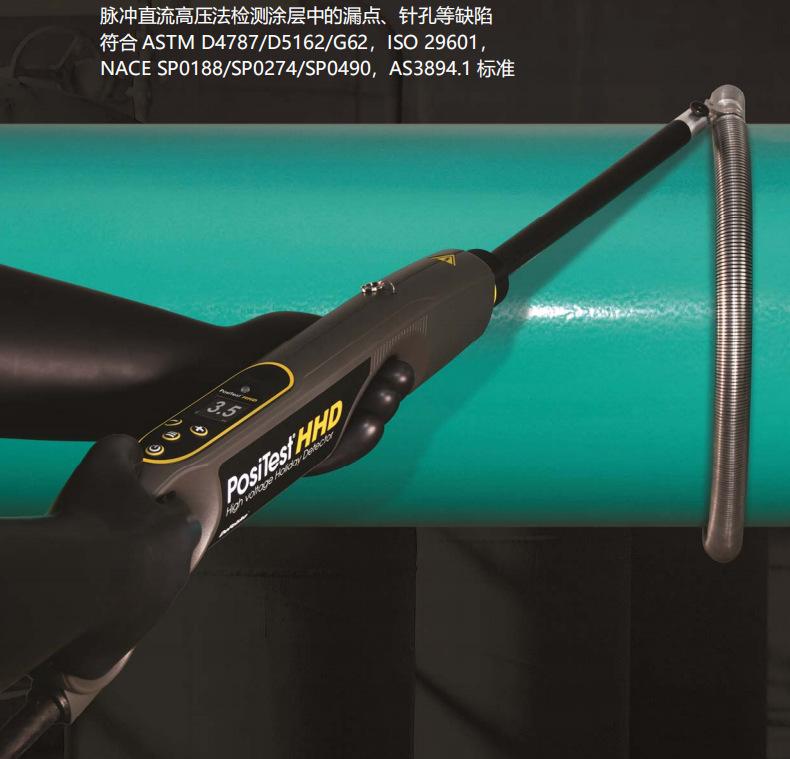

O detector de faíscas DC pulsado PosiTestHHD da DeFelsko, EUA, é usado para detectar defeitos como vazamentos e furos em revestimentos. Ele é normalmente usado para revestimentos acima de 500 mícrons (revestimentos abaixo de 500 mícrons podem usar o detector de furos de esponja úmida PosiTestLPD). A tensão máxima de saída de tensão DC pulsada é de 35 Kv, com precisão de tensão de saída de 5% (não mudará sob carga de tensão). O detector de faíscas de furo está em conformidade com os padrões ASTM D4787/D5162/G62, ISO 29601, NACE SP0188/SP0274/SP0490, AS3894.1.
| Recursos do instrumento |
| Simples | - Visor LCD colorido brilhante para fácil utilização - Pode medir -- Acessórios ricos - Design leve e ergonômico para uso durante todo o dia com menos fadiga - Função de cálculo de tensão - 11 padrões integrados, espessura de revestimento de entrada e cálculo automático da tensão de teste necessária |
| durável | - Carcaça de plástico ABS resistente e ambientalmente selada - À prova de poeira e choque - Estojo para instrumentos Pelican, proporcionando proteção |
| Precisão | - Voltímetro certificado integrado para exibir e ajustar a tensão de saída - Cada instrumento vem com um certificado de calibração - Em conformidade com normas como ISO, ASTM e NACE |
| Universal | - Existem muitos tipos de escovas elétricas e de arame de mola para escolher, e os tamanhos podem ser personalizados de acordo com os requisitos do usuário - A faixa de tensão é de 0,5 a 35 Kv - Alça externa opcional, ideal para testar áreas de difícil acesso (tensão aplicável <15Kv) |
| - Quando um defeito é detectado, um alarme sonoro e visual pode ser ativado. O modo de alarme sonoro pode ser ajustado de acordo com diferentes ambientes - Bateria de íons de lítio inteligente removível fornece energia para até 40 horas de medição contínua |
|
| - Manter o gatilho pressionado ajuda a evitar a criação acidental de altas tensões - Cabo de aterramento de 7,6 m com conector de travamento e clipe jacaré - Projetado de acordo com IEC 61010-1, selado internamente, à prova de vibração/fluência |
|
| Parâmetros técnicos |
| A tensão de saída | 0,5~35Kv | |
| Resolução de regulação da tensão de saída | 10 V (0,5 Kv ~ 1 Kv); 100 V (1 Kv ~ 35 Kv) | |
| Precisão de saída | ±5% | |
| duração do pulso | 10μs | |
| Frequência de repetição de pulso | 30Hz | |
| Faixa de espessura de revestimento | *Máximo de 20 mm (conforme recomendado pela NACE SP0274-2011) | |
| Duração típica da bateria | Dependendo da tensão de saída selecionada e Corrente toroidal Ø12" @10Kv: 40 horas; Corrente toroidal Ø40" @10Kv: 30 horas |
|
| Temperatura de operação | -20~60°C (-4~140°F) |
| Guia de pedidos |
| Kit ModeloPosiTestHHDKIT | Configuração |
 |

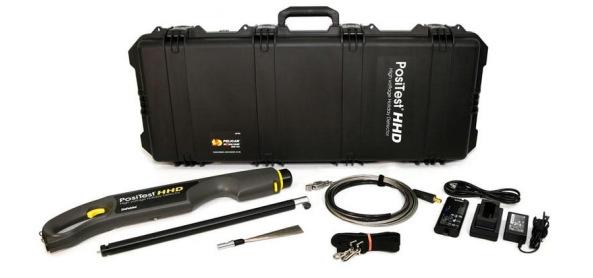

PosiTestHHD Anfitrião Cabo de aterramento de 7,6 m (25') com clipe jacaré Bateria de íons de lítio com indicador de status de carga integrado Carregador inteligente com entrada de tensão CA universal Escova de leque de aço inoxidável Haste de extensão de 500 mm (20") Alça manual Estojo durável para instrumento Pelican Certificado de calibração de formato longo rastreável ao NIST |
| Acessórios opcionais |
 |
 |
 |
|||||

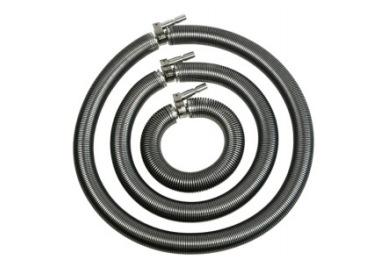

| Anel | Número do pedido | Escova Elétrica | Número do pedido | Alça externa | Número do pedido | ||
| Diâmetro externo 102 mm (4") | HHDSPRING4 | 51 mm/2" | HHDFLTBRSH2 | - Cabo de 1,5 m | VANTAGEM DAS DUAS VEZES | ||
| Diâmetro externo 152 mm (6") | HHDSPRING6 | 152 mm/6" | HHDFLTBRSH6 | - PosiTestHHD principal |  |
||

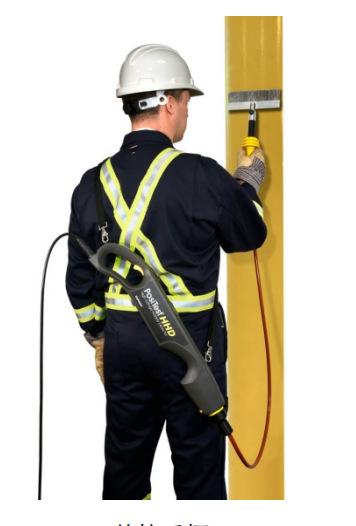

| Diâmetro externo 203 mm (8") | HHDSPRING8 | 203 mm/8" | HHDFLTBRSH8 | A máquina pode ser carregada no ombro para uso flexível | |||
| Diâmetro externo 304 mm (12") | HHDSPRING12 | 305 mm/12" | HHDFLTBRSH12 | - Ideal para testar locais de difícil acesso | |||
| Diâmetro externo 356 mm (14") | HHDSPRING14 | 610 mm/24" | HHDFLTBRSH24 | Áreas alcançadas | |||
| Diâmetro externo 406 mm (16") | HHDSPRING16 | 914 mm/36" | HHDFLTBRSH36 | - Adequado para tensão <15Kv | |||
| Diâmetro externo 508 mm (18") | HHDPRIMAVERA18 | 1219 mm/48" | HHDFLTBRSH48 | ||||
| Diâmetro externo 610 mm (20") | HHDPRIMAVERA20 | ||||||
| Perguntas frequentes técnicas |
O que é um detector de furo de agulha?
Detector de Pinhole Um instrumento não destrutivo usado para detectar descontinuidades em sistemas de revestimento. Existem dois tipos de detectores de pinhole, detectores de pinhole de baixa voltagem (esponja molhada) e detectores de pinhole de alta voltagem (faísca).
Detectores de pinhole de esponja úmida, como o PosiTest LPD, são normalmente usados para sistemas de revestimento com menos de 500 mícrons de espessura. Detectores de pinhole de faísca, como o PosiTest HHD, operam em tensões de até 35.000 volts e são usados para revestimentos mais espessos. Eles tendem a ser mais caros e complexos do que detectores de pinhole de baixa tensão.
Como são realizados os testes de alta tensão?
A alta voltagem se move pela superfície do revestimento e quando encontra um defeito, como um furo de alfinete, a corrente flui do eletrodo para o substrato. A corrente retorna ao detector através do fio terra, completando o circuito e disparando um alarme sonoro e visual.
Como o PosiTestHDD detecta revestimentos em concreto?
O concreto não é geralmente considerado um substrato condutor porque tem uma condutividade muito menor do que metais. No entanto, o concreto ainda é ligeiramente condutor e pode transportar corrente suficiente para um detector de faíscas funcionar. Portanto, para detectores de faíscas, o concreto é considerado um substrato condutor.
Vocês têm tamanhos personalizados?
Sim. A DeFelsko fabrica uma grande variedade de motores de mola de anel e motores de escova. Tamanhos personalizados estão disponíveis mediante solicitação.
Existem escovas de duto, semicirculares e outros tipos disponíveis? Além das escovas de pá de borracha e leque portáteis, escovas planas e escovas de mola estarão disponíveis em comprimentos pré-estocados e personalizados no lançamento.
Nenhuma no momento, mas DeFelsko planeja adicionar outros tipos de eletricidade no futuro com base na demanda.
