Simco 775PVS Flat Panel Tester Instrumento de medição de campo eletrostático

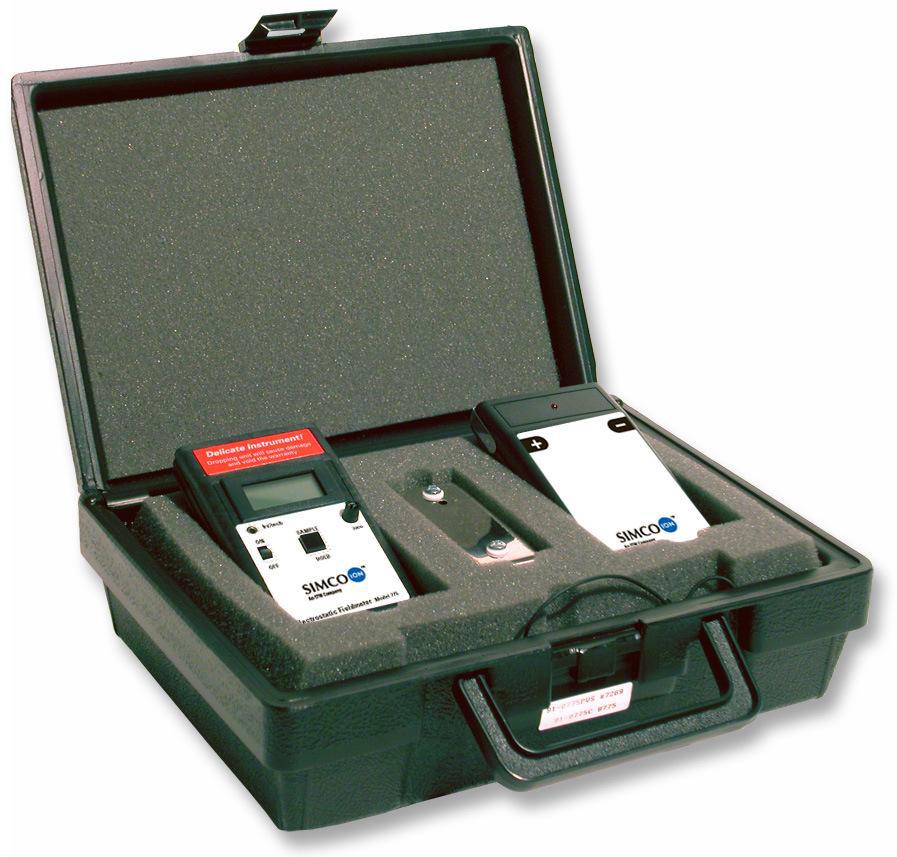

O Sistema de Verificação Periódica Simco-Ion Modelo 775PVS é uma alternativa aos testadores de painel plano para testes portáteis on-line, medindo carga estática e verificando a eficácia de geradores de íons. Ele consiste em três partes - um medidor de campo eletrostático, uma placa de teste isolada removível e um carregador de placa de teste. O medidor de campo eletrostático também pode ser usado sozinho para medir o campo eletrostático em qualquer superfície.
Instrumento de medição de campo eletrostáticoA luz de medição de distância no instrumento garante leituras precisas e repetíveis em distâncias padrão. As funções SAMPLE e HOLD permitem que ele meça em locais de difícil acesso com outros instrumentos. O sistema de verificação periódica 775PVS pode verificar os parâmetros operacionais do gerador de íons - equilíbrio de íons e tempo de dissipação - instalando uma placa de teste de isolamento e usando um carregador de placa de teste. Todo o produto é projetado com referência a testadores de painel plano e segue o padrão de gerador de íons ANSI EOS/ESD S3.1-2006 - ESD Association (veja o gráfico de comparação abaixo). Um fio terra pode ser usado para conectar a um ponto de aterramento fixo para aumentar a precisão da medição.
Simco 775PVS Flat Panel Tester Instrumento de medição de campo eletrostáticoCaracterísticas
• Visor digital
• Luz de medição de distância
• Circuito estabilizado por chopper
• Calibração rastreável de acordo com as especificações do NIST
Vantagens do instrumento de medição de campo eletrostático do testador de painel plano Simco 775PVS
• Fácil de ler
• Garanta leituras e distâncias de teste precisas
• Capaz de trabalhar em ambiente de fluxo de vento ionizado
• Compatível com testador de painel plano
Simco 775PVS Flat Panel Tester Instrumento de medição de campo eletrostático
Parâmetros técnicos do medidor de campo eletrostático 775
| entrada de energia | Bateria alcalina de 9 VCC, vida útil de mais de 40 horas |
| mostrar | 3,5 dígitos, altura do caractere 1 cm |
| saída | Saída analógica mini jack, saída 1V = 10 kV |
| resposta | 5 Hz @ (saída analógica, display atualizado 3 vezes por segundo) |
| mostrar | Indicadores luminosos HOLD e LOW BATTERY, polaridade positiva e negativa autoajustáveis |
| ao controle | Interruptor lateral liga/desliga, botão de pressão de amostra/bloqueio, rotor zero |
| faixa de exame | ±0,00 a 19,99 kV a 2,5 cm; pode ser colocado mais longe para medir tensões mais altas. |
| Precisão | ±5% (chopper estabilizado, precisão não afetada pelo fluxo de íons), o último dígito exibido representa 10 V |
| Ambiente operacional | 0-40°C |
| encapsulamento | Caixa condutiva, o aterramento é conectado ao fio de aterramento fornecido através do encaixe de aterramento na caixa |
| volume | 10,7 x 6,1 x 2,3 cm |
| peso | 0,142 kg (incluindo bateria) |
| período de garantia | Garantia limitada de dois anos |
| Certificado | CE |
Parâmetros técnicos da placa de teste de isolamento 775
| Capacitância da placa de teste | 15 ±2 pf |
| Ajustamento | Com parafusos para ajuste |
| faixa de exame | 0-2 kV (cada polaridade), pode medir tensões mais altas |
| chão | O terminal de aterramento é aterrado através do chassi |
| volume | 2,5A x 7,6L x 3,3P cm, com suporte de Teflon™ |
| peso | 0,071 kg |
Parâmetros técnicos do carregador da placa de teste 775C
| entrada de energia | Bateria alcalina de 9 VCC, vida útil de mais de 20 horas |
| Potência da saída | 1300 VDC ±20% (cada polaridade), saída de corrente limitada a <1 μA |
| Visor LED | Poder - Vermelho |
| ao controle | Ajuste o parafuso, interruptor liga/desliga |
| Contato de saída | Duas placas de contato de aço inoxidável, a polaridade de saída é determinada por qual delas é aterrada |
| volume | 10,7 C x 6,1 L x 2,3 P cm |
| peso | 0,113 kg (incluindo bateria) |
Informações sobre pedidos
| 91-0775PVS | Sistema de Verificação Periódica 775PVS |
| 19-0775PVS-CR | Certificado de calibração 775PVS |
| 91-0775 | Substituição 775 Medidor de Campo Eletrostático |
| 91-0775C-02 | Carregador de placa de teste de substituição |
Placa de teste de isolamento e carregador de placa de teste
A Placa de Teste de Isolamento e o Carregador de Placa de Teste 91-775C foram projetados para funcionar com o Medidor de Campo Eletrostático 775 compacto. O Carregador de Placa de Teste contém uma fonte de alimentação isolada e duas almofadas de contato de aço inoxidável, uma positiva e uma negativa, para carregar os contatos. A Placa de Teste de Isolamento tem parafusos para ajustar a tensão medida.
