1. Visão geral do produto

JY-7030O detector de recuperação de vapor de óleo de transporte de gasolina (doravante denominado detector) é um novo produto cuidadosamente desenvolvido por nossa empresa para a inspeção de aceitação do sistema de recuperação de vapor de óleo de transporte de gasolina. Os indicadores de desempenho técnico do detector atendem aos requisitos dos padrões relevantes promulgados pelo departamento e passaram com sucesso na supervisão de qualidade e inspeção de instrumentos de monitoramento ambiental. O nível à prova de explosão é:Ex d ib IIAT3 GbDurante o processo de desenvolvimento, solicitamos amplamente opiniões de especialistas e usuários e aplicamos alto desempenho32Nós nos esforçamos para fornecer aos usuários uma máquina de teste de alta qualidade, com qualidade confiável e desempenho estável.

instrumento.

2. Escopo de uso

Testes de parâmetros como estanqueidade à pressão positiva, estanqueidade à válvula da tubulação e estanqueidade à pressão negativa do sistema de recuperação de óleo e gás do caminhão-tanque de óleo.

3. Padrões de adoção

GB 20951-2020Normas de emissão de poluentes atmosféricos provenientes do transporte de petróleo

4. Principais características

1.5.7Tela grande de 2,5 cm, exibindo uma grande quantidade de informações.

2.UO testador pode ler e gravar dados do computador.

3.Com a função de relógio em tempo real, não há necessidade de inserir o tempo de detecção.

4.Ele pode medir pressão atmosférica, temperatura ambiente e umidade relativa em tempo real.

5.Cada parâmetro pode ser testado diversas vezes e pode ser impresso seletivamente.

6.Ele pode se adaptar a dois tipos de micro impressoras: térmica e matricial. Os usuários podem escolher de acordo com suas necessidades (a configuração padrão de fábrica é impressora térmica).

7.Bateria de lítio recarregável à prova de explosão de grande capacidade integrada, pode funcionar continuamente12Hora.

8.Com a função de gerenciamento de energia, o detector é mais eficiente em termos de energia.

9.O equipamento é integrado e modular em design, equipado com rodas universais e portas de conexão rápida para facilitar a movimentação, o transporte e a montagem do detector.

10.O equipamento tem desempenho à prova de explosão e pode ser usado em ocasiões à prova de explosão e não à prova de explosão.

5. Princípios principais

O sistema de recuperação de óleo e gás é testado quanto à sua capacidade de manter a pressão por meio de vácuo ou pressurização. Durante o teste, o tanque é aspirado ou inflado a uma certa pressão e, então, isolado da fonte de pressão e registrado.5 minutosO valor da mudança de pressão depois disso é comparado com o limite de controle para ver se ele atende ao padrão.

6. Indicadores técnicos

Veja a tabela para indicadores técnicos1。

VII. Condições de trabalho

a)Temperatura ambiente: (-20~45）℃

b)umidade do ambiente:(0~90）% UR

c)Ambiente aplicável: ocasiões à prova de explosão e não à prova de explosão, nível à prova de explosão:Ex d ib IIA T3 Gb。

e)O fio terra deve estar bem aterrado.

8. Composição da máquina e diagrama de conexão

8.1A estrutura principal do detector é mostrada na figura1。

8.2A conexão do duto de detecção de estanqueidade do sistema de recuperação de óleo e gás é mostrada na figura2-1e Figura2-2。

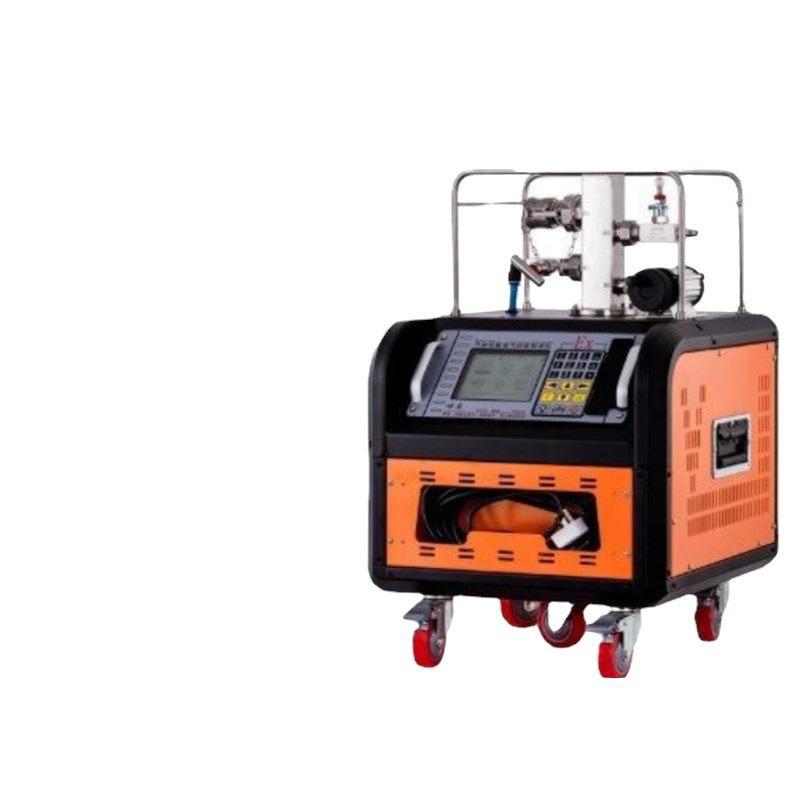

foto1：Estrutura do host do detector

foto2-1：Diagrama de conexão de detecção de estanqueidade do sistema de recuperação de óleo e gás (pressurização positiva)

foto2-2：Diagrama de conexão de detecção de estanqueidade do sistema de recuperação de óleo e gás (pressurização negativa)
