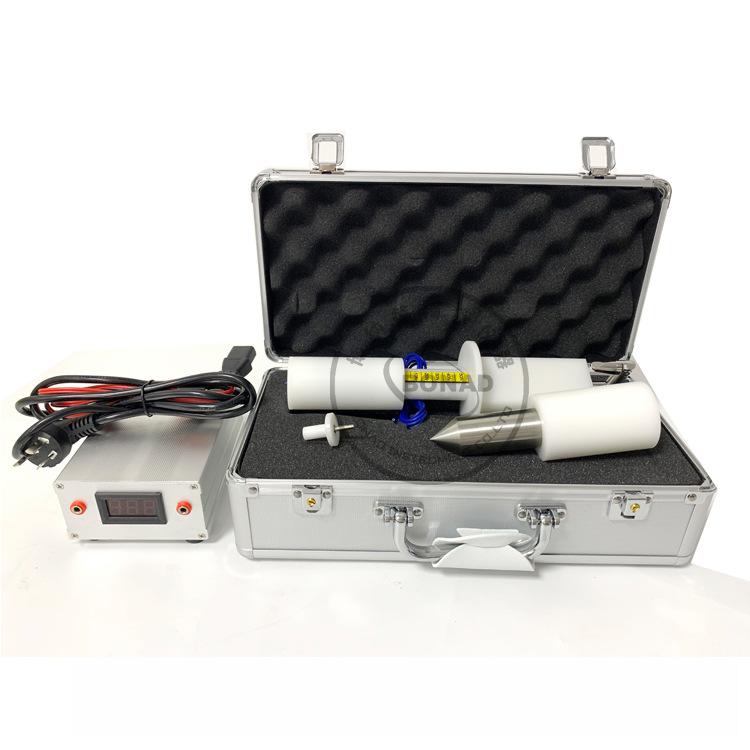

GB4706.1-2005Segurança de aparelhos elétricos domésticos e similares Seção 8.1 Requisitos

1. Índice de teste padrão

conformeGB4706.1 Artigo 8.1.1, IEC61032:1997 Figura 2 requer:

1. Diâmetro do dedo: 12 mm1

2. Comprimento de flexão do dedo: 80 mm (comprimento total de três seções)

3. Diâmetro do defletor: 50 mm

4. Comprimento do cabo: 100 mm

(dois)Especificações técnicas da agulha de teste nº 41

conformeGB4706.1 Artigo 8.1.2, IEC61032:1997 Figura 16 requer:

1. Diâmetro da sonda: 30 mm

2. Comprimento da sonda: 80 mm

3. Diâmetro do cabo: 50 mm

4. Comprimento do cabo: 80 mm

(três)Especificações técnicas do pino de teste nº 13

conformeGB4706.1 Artigo 8.1.3, IEC61032:1997 Figura 9 requer:

1. Diâmetro da sonda: 3 mm na cabeça, 4 mm na cauda

2. Comprimento da sonda: 15 mm

3. Diâmetro do defletor: 25 mm

4. Espessura do defletor: 4 mm

(Quatro)Especificações do indicador de energia

conformeArtigo 8.1.4 do GB4706.1

digitar:CA 180-250 V. Saída: 41-43 V Fusível: 220 V2 A
