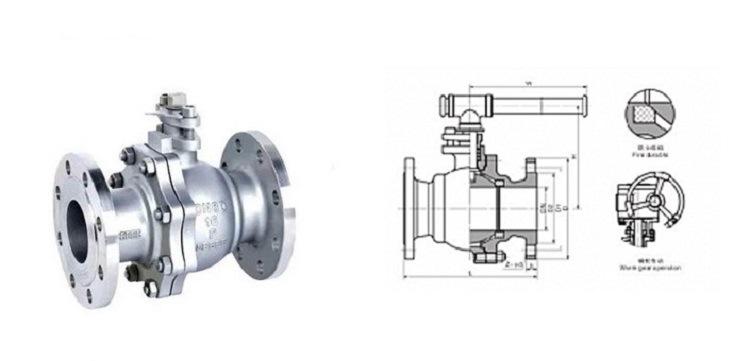

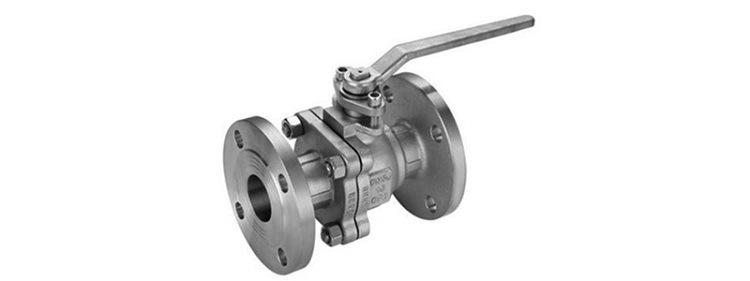

Válvula Esfera com Flange de Aço Inoxidável 304/316 2 polegadas 3 polegadas Q41F-16P Torneira Manual Interruptor de Água Válvula de Vedação Dura

Q41F aço inoxidávelmesaO princípio de funcionamento da válvula de esfera é fazer com que a válvula abra ou feche girando a haste da válvula. A válvula de esfera é leve e pequena em tamanho, pode ser feita em um diâmetro grande, tem vedação confiável, estrutura simples e é fácil de manter. A superfície de vedação e a superfície esférica estão frequentemente em um estado fechado e não são facilmente erodidas pelo meio. É amplamente utilizada em várias indústrias.

1. A resistência do fluido é pequena e seus coeficientes de resistência são iguais ao mesmo comprimento.

2. Estrutura simples, tamanho pequeno e peso leve.

3. Apertado e confiável. Atualmente, os materiais de vedação da válvula de esfera são amplamente utilizados em plástico e vedação, e têm sido amplamente utilizados em sistemas de vácuo.

4. Fácil de operar, rápido de abrir e fecharCompletamente abertoDesde que o nível completo seja girado em 90°, é conveniente para controle de longa distância.

5. Manutenção conveniente, estrutura de válvula de esfera simples, círculo de vedação geralmente ativo e mais conveniente para desmontagem e substituição.

6. Quando aberta ou totalmente fechada, a tampa da esfera e a sede da válvula são isoladas do meio. Quando o meio passa, não causará erosão da tampa da válvula.

7. O escopo de aplicação é amplo, de pequeno a alguns mm a alguns metros, de alto vácuo a alta pressão.

A válvula de esfera tem sido amplamente utilizada em petróleo e produtos químicos,gerar eletricidade, Papel, energia atômica, aviação, foguetes e outros departamentos, bem como a vida cotidiana das pessoas.

1. Escopo: Este manual é adequado para válvulas de esfera elétricas (ou pneumáticas) no conector de flange.

2. Composição: constituída por órgãos de execução elétricos (ou pneumáticos) (20) e pela parte do corpo da válvula de esfera, que conecta o suporte (18) e o eixo de conexão (17).

3. Restrições de uso

1. Nonopoly mostra a pressão máxima de operação permitida pela válvula de esfera na temperatura máxima e mínima de operação.

2. Use material PTFE ou RTFEsede de válvulaeSelosA temperatura de operação deve estar entre -290C e 2000C.

3. O nível de pressão nominal (PN) da válvula pode indicar a pressão máxima de operação da válvula em temperatura normal.

4. Veja as instruções correspondentes das agências de execução elétrica ou pneumática.

1) Remova a tampa protetora em ambos os lados da extremidade do flange e enxágue e limpe-a quando a válvula estiver totalmente aberta.

2) Antes da instalação, toda a máquina deve ser testada de acordo com o sinal especificado (elétrico ou gás) (prevenção do efeito de vibração devido ao transporte) e a instalação pode ser iniciada após a aprovação (a fiação é baseada no diagrama de linha do mecanismo de execução elétrica).

3) Antes de preparar a conexão à tubulação, ela deve ser lavada e limpa para remover as impurezas restantes na tubulação limpa (essas substâncias podem danificar a sede e a esfera da válvula).

4) Durante a instalação, não utilize o mecanismo de execução da válvula como ponto de elevação para evitar danos ao mecanismo de execução e aos acessórios.

5) Este tipo de válvula deve ser instalada na direção horizontal ou vertical da tubulação.

6) O oleoduto próximo ao ponto de instalação não deve ter uma força baixa ou infinita. Você pode usar um stent de oleoduto ou um suporte para eliminar o desvio do oleoduto.

7) Após conectar à tubulação, use o torque especificado para travar o parafuso de conexão do flange.

1), antes da operação, o tubo e a válvula devem ser lavados.

2) A operação da válvula é completada pelo tamanho do sinal de entrada do atuador que aciona a haste da válvula para girar: quando ela gira 1/4 de volta (900) na direção para frente, a válvula é fechada. Quando ela gira 1/4 de volta (900) na direção reversa, a válvula é aberta.

3) Quando a direção do órgão de execução indicar que quando a seta estiver paralela à tubulação, a válvula estará aberta; quando a seta estiver vertical e a tubulação estiver vertical, a válvula estará fechada.

Com uma longa vida útil e período de isenção, os seguintes fatores dependerão de: condições normais de trabalho, manutenção de uma relação temperatura/pressão harmoniosa e dados corrosivos razoáveis

Nota: ● Quando a válvula de esfera está fechada, ainda há um fluido comprimido dentro do corpo da válvula

● Antes da manutenção, libere a pressão da tubulação e coloque a válvula na posição aberta

● Antes da manutenção, desconecte a fonte de alimentação ou o fornecimento de gás

●Antes da manutenção, separe o atuador do suporte.

A válvula de esfera tem a válvula de esfera tipo O e a válvula de esfera tipo V. Meio granular; A válvula de esfera tipo V adota uma estrutura fixa, uma incisão em forma de V no núcleo da esfera pode atingir ajuste proporcional, e as características de fluxo são aproximadamente a porcentagem.

Dependendo do equipamento de processo, pneumático ou elétrico pode ser usado para formar uma válvula de esfera pneumática e válvula de esfera elétrica. Entre elas, a válvula de esfera pneumática deve ser ajustada com um regulador proporcional. A válvula de esfera elétrica deve ser selecionada para o ajuste proporcional da agência de execução elétrica eletrônica ou do instrumento servo colocado.

Em termos de material, pode ser dividido em: válvulas de esfera de aço carbono, válvulas de esfera 304, válvulas de esfera 316 e válvulas de esfera de cobre

Em termos de aplicação, pode ser dividido em: válvula de esfera de alta pressão e válvula de esfera de baixa pressão

Válvula de esfera de alta pressão: usada principalmente em petróleo, gás natural, óleo hidráulico, máquinas de construção e outras indústrias

Válvula de esfera de baixa pressão: usada principalmente em tubulações corrosivas, como água!
