1, introdução do produto:

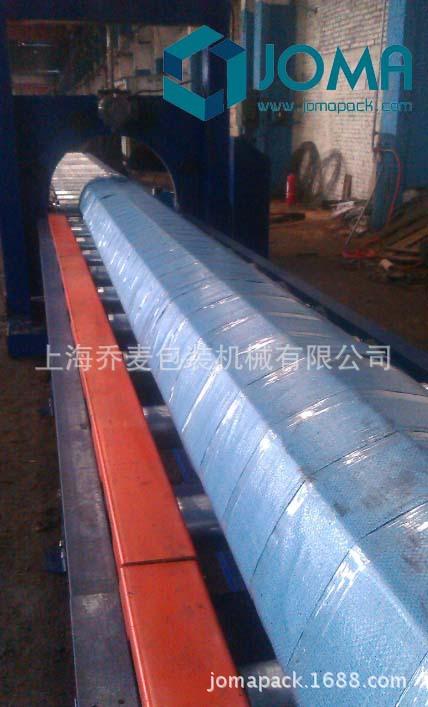

SA série de máquinas de embalagem com enrolamento horizontal é adequada para enrolamento e embalagem de vários tipos de materiais, placas, tubos, barras, etc. Adequado para embalagem externa de perfis de liga de alumínio, perfis de aço plástico, painéis sanduíche, pisos, tubos de metal, tubos soldados , tubos sem costura, tubos de aço inoxidável, tubos de cobre, tiras de cobre, tubos de plástico, aço trefilado a frio, tiras dentárias, painéis de teto e outros produtos. Seu custo de embalagem é baixo e a eficiência é alta. Os produtos após a embalagem enrolada podem reduzir o desgaste da superfície do produto, melhorar a vedação e facilitar o armazenamento e transporte do produto. Depois de embalado e embalado, o produto não só tem uma aparência bonita, mas também tem bons efeitos à prova de umidade, à prova de poeira, à prova de ferrugem, anti-envelhecimento e anti-danos acidentais.
Esta máquina possui alto desempenho, velocidade de embalagem rápida, ampla gama de embalagens e fácil operação. É a sua maneira de melhorar a eficiência do trabalho, economizar tempo de trabalho, reduzir custos de embalagem de produtos e melhorar a qualidade do produto.
2,Características do produto:
●Usando o controlador programável Xinjie PLC, o número de camadas e tempos de enrolamento são ajustáveis.
●Fácil de operar, a tela mostra a operação.
●Após a conclusão da embalagem, o suporte giratório é posicionado automaticamente.
●Adote conversor de frequência para ajustar a velocidade do anel giratório e da linha de transporte.
●A roda motriz giratória é feita de material de poliuretano importado de alta qualidade, que é altamente resistente ao desgaste e a altas temperaturas.
●O anel giratório pode ser ajustado para cima e para baixo para se adaptar à embalagem de produtos de diferentes diâmetros.
●Usando entrega fotoelétrica de alta qualidade, rastreamento automático de materiais de embalagem, posicionamento e desligamento. Fácil de operar e garantir.
●O anel de embalagem adota regulação de velocidade de conversão de frequência e o grau de sobreposição da fita de embrulho pode ser ajustado de acordo com os requisitos de embalagem.
●O aperto da fita da embalagem é ajustável.
●Detecção fotoelétrica e proteção de mercadorias que entram e saem.
●O mecanismo opcional de enrolamento síncrono permite que fitas de embalagem de dois materiais diferentes sejam enroladas ao mesmo tempo, melhorando a eficiência do trabalho.
●O manipulador opcional pode ser usado para operações de carregamento e corte de filme.
●Cerca de proteção para maior tranquilidade durante a operação.
●Controle automático para concluir o processo de embalagem com um clique. A operação é simples e conveniente.
●Seleção do modo de trabalho manual/automático.
●O aperto da correia da embalagem é ajustável.
●Materiais de embalagem: Usando filme extensível, tecidos não tecidos, papel composto, etc. como principais materiais de embalagem, hastes longas, tubos, placas, fios, etc. são embrulhados e embalados.
●Projeto profissional de máquinas de embalagem de enrolamento horizontal de diversas especificações especiais de acordo com as características dos produtos do usuário.
3,Parâmetros técnicos:
modelo | B21-S200 | B21-S400 | B21-S600 | B21-S800-1600 | |||
Comprimento do produto | 1000≤L≤sem limite mm | 1500≤L≤sem limite mm | 2000≤L≤sem limite mm | 2000≤L≤sem limite mm | |||
Diâmetro do produto | ≤200 mm | ≤400 mm | ≤600 mm | ≤800-1600 mm | |||
Comprimento da linha transportadora | Personalizado de acordo com o comprimento real do produto do cliente | ||||||
Materiais de embalagem | Fita trançada, papel composto, tecido não tecido, filme extensível, etc. | ||||||
Tamanho do material de embalagem | Largura: 60-100mm Diâmetro externo: 200mm Diâmetro interno: 55 ou 76mm | Largura: 150-200mm Diâmetro externo: 250mm Diâmetro interno: 55 ou 76mm | Largura: 150-200mm Diâmetro externo: 300mm Diâmetro interno: 55 ou 76mm | Largura: 150-300mm Diâmetro externo: 400mm Diâmetro interno: 55 ou 76mm | |||
velocidade de transferência | 6-12m/min | ||||||
Altura da superfície de transporte | 750 mm | 800 mm | 900-1200 mm | ||||
Forma de transporte | Corrente de rolo, correia ou placa | ||||||
forma sinuosa | Embalagem de rolo único ou embalagem de rolo duplo | ||||||
Método de quebra | Quebra manual ou automática da correia | ||||||
Velocidade do anel | 0-100 r/min (controle de frequência) | 0-80 r/min (controle de frequência) | 0-60 r/min (controle de frequência) | ||||
Rolamento de carga da linha transportadora | ≤500kg | ≤2000kg | ≤3000kg | ≤4000-8000kg | |||
intervalo de sobreposição | Sobreposição arbitrária de 30%-70% (ajustável) | ||||||
poder total | Cerca de 1,5 kW | Cerca de 2,5 kW | Cerca de 4,0 kW | Cerca de 9-15kw | |||
Frequência de tensão | CA 380V/50Hz | ||||||
Peso do hospedeiro | ≤350kg | ≤650kg | ≤850kg | ≤1000kg | |||
Os parâmetros acima são apenas para referência e podem ser personalizados de acordo com o tamanho real do produto do cliente.
