Misturador de dutos
【Descrição do produto】
O misturador de tubulação, também conhecido como misturador estático tubular, é muito útil em projetos de abastecimento e drenagem de água e proteção ambiental para adicionar vários coagulantes, auxiliares de coagulação, ozônio, cloro líquido, neutralização ácido-base, mistura gás-água, etc. É um equipamento ideal para tratar água e vários produtos químicos para obter mistura instantânea. Ele tem as características de mistura rápida, de alta qualidade e alta eficiência, estrutura simples e tamanho compacto. Sem a necessidade de energia externa, a água que flui através do misturador de tubulação produzirá três efeitos: desvio, mistura cruzada e vórtice reverso, para que os produtos químicos adicionados possam ser rápida e uniformemente difundidos em todo o corpo d'água para atingir o propósito de mistura instantânea. A eficiência de mistura é tão alta quanto 90-95%, o que pode economizar cerca de 20-30% da dosagem química.
【Princípio de construção】
Os misturadores de dutos são geralmente compostos de três unidades de mistura (o número de seções também pode ser aumentado de acordo com as características do meio misturado). Cada unidade de mistura é uma lâmina espiral fixa torcida de 180° (ou lâmina de aba cruzada de 90°), dividida em esquerda e direita. As lâminas espirais em duas seções adjacentes giram em direções opostas e são escalonadas em 90°. Para facilitar a instalação das lâminas espirais, o cilindro FRP é feito em dois semicírculos, ambas as extremidades são conectadas por flanges e as lacunas entre os cilindros são unidas com resina epóxi para garantir seus requisitos de vedação. Os misturadores de dutos feitos de outros materiais são feitos de maneiras diferentes.
As lâminas espirais do misturador de tubulação são estacionárias, apenas o material ou meio sendo misturado se move. O fluido passa por ele e não requer energia externa, exceto para redução de pressão. Ele divide principalmente o fluxo, mistura radialmente e gira na direção oposta. Os dois meios são continuamente e intensamente misturados e difundidos para atingir o propósito de mistura.
【Âmbito de aplicação】
- 1. Vários coagulantes e auxiliares de coagulação são adicionados para misturar água doméstica urbana e tratamento de água industrial;
- 2. Vários coagulantes e auxiliares de coagulação são adicionados para misturar o esgoto doméstico urbano e as águas residuais industriais;
- 3. Misture gás e água no abastecimento e drenagem de água, projetos de proteção ambiental e adicione cloro líquido, ozônio e outros agentes para desinfecção;
- 4. Neutralização e mistura ácido-base em águas residuais industriais;
- 5. Misture e homogeneize diversas águas residuais industriais.
【Parâmetros de projeto】
- 1. O diâmetro do tubo do misturador de tubulação é selecionado de acordo com a taxa de fluxo econômica, que geralmente é calculada como 0,9-1,2 m/s. A taxa de fluxo de tubos com diâmetro maior que 500 mm pode atingir 1,5 m/s. Se as condições permitirem, aumentar o diâmetro do tubo em 50-100 mm pode reduzir a perda de carga;
- 2. A combinação básica do número de seções da unidade de mistura do misturador de tubulação é considerada três seções, e a perda de carga é de cerca de 0,4 a 0,6 m. O número de seções também pode ser aumentado ou diminuído de acordo com as condições do meio misturado;
- 3. A pressão da água no misturador da tubulação é considerada 0,1 MPa, e o equipamento também pode ser processado de acordo com a pressão real.
- 4. As dimensões de instalação e a aparência do misturador são mostradas no diagrama.
【Instalação do produto】
- 1. O misturador de tubulação pode ser instalado em qualquer direção, horizontalmente, verticalmente ou em outras combinações;
- 2. Quando o misturador de tubulação é instalado em uma tubulação aérea, ele deve ser fixado com um suporte de tubulação. A tubulação enterrada pode ser instalada no poço de inspeção;
- 3. O tubo para adição de produtos químicos deve ser projetado pela unidade do usuário e pode ser instalado de acordo com o desenho padrão nacional de abastecimento de água e drenagem, mas a vazão no tubo deve ser maior que 1,0 m/s e a pressão no tubo deve ser menor que 0,2 MPa (material FRP);
- 4. A posição de adição de vários reagentes deve estar na extremidade frontal da unidade de mistura do misturador de tubulação e deve ser maior que 0,3 metros.
【Parâmetros técnicos】
(A tabela a seguir mostra os dados padrão do misturador de tubos de FRP, incluindo a porta de dosagem)
| modelo | Diâmetro nominal (milímetros) | Diâmetro externo do tubo D1 | Diâmetro externo do flange D2 | comprimento L(mm) | Porta de dosagem (milímetros) | Quociente de vazão (EM) | fluxo (m3/h) | Perda total de carga (h/m) | Peso de referência (kg) | |||
| UPVC | PRFV | Forro de borracha de aço carbono | Aço inoxidável | |||||||||
| GH-50 | DN50 | φ60 | φ165 | 600 | DN15 | <1 | < 6,84 | 1,5 | 4 | - | 6,5 | |
| GH-65 | DN65 | φ75 | φ185 | 650 | DN15 | <1 | < 11,88 | 2 | 4,5 | - | 9,5 | |
| GH-80 | DN80 | φ90 | φ200 | 700 | DN15 | <1 | < 18,08 | 3 | 6 | - | 10,5 | |
| GH-100 | DN100 | φ110 | φ220 | 800 | DN15 | <1 | < 28,08 | 4 | 8,5 | - | 16 | |
| GH-125 | DN125 | φ140 | φ250 | 900 | DN20 | <1 | < 43,92 | 7 | 11 | - | ||
| GH-150 | DN150 | φ162 | φ285 | 1000 | DN20 | <1 | < 63,36 | 9 | 15 | - | ||
| GH-200 | DN200 | φ212 | φ340 | 1300 | DN25 | <1 | < 108 | 0,076 | 19,5 | 23 | - | |
| GH-250 | DN250 | φ264 | φ395 | 1500 | DN25 | <1 | < 180 | 0,079 | 35 | 34 | - | |
| GH-300 | DN300 | φ314 | φ445 | 1600 | DN25 | <1 | < 262,8 | 0,076 | 44 | |||
| GH-350 | DN350 | φ366 | φ505 | 1700 | DN25 | <1 | < 360 | 0,4 | - | 60 | ||
| GH-400 | DN400 | φ416 | φ565 | 2000 | DN25 | <1 | < 468 | 0,67 | - | 76 | 304 | |
| GH-450 | DN450 | φ468 | φ615 | 2100 | DN25 | <1 | < 589 | - | 90 | 285 | ||
| GH-500 | DN500 | φ518 | φ670 | 2200 | DN32 | < 1,5 | < 1098 | 0,91 | - | 103 | ||
| GH-600 | DN600 | φ620 | φ780 | 2600 | DN32 | < 1,5 | < 1512 | 0,95 | - | 138 | 562 | |
| GH-700 | DN700 | φ720 | φ895 | 2900 | DN40 | < 1,56 | < 2160 | 0,98 | - | 173 | ||
| GH-800 | DN800 | φ820 | φ1015 | 3300 | DN40 | < 1,59 | < 2880 | 1.01 | - | 237 | ||
| GH-900 | DN900 | φ922 | φ1115 | 3600 | DN40 | < 1,57 | < 3600 | 0,99 | - | 307 | ||
| GH-1000 | DN1000 | φ1024 | φ1230 | 4000 | DN65 | < 1,53 | < 4320 | 0,94 | - | 352 | ||
| GH-1100 | DN1100 | φ1126 | φ1340 | 4400 | DN65 | < 1,53 | < 5040 | 0,94 | - | 525 | ||
| GH-1200 | DN1200 | φ1228 | φ1455 | 4700 | DN80 | < 1,60 | < 6510 | 1.03 | - | 664 | ||
| GH-1300 | DN1300 | φ1332 | φ1575 | 5100 | DN80 | < 1,60 | < 7641 | - | 885 | |||
| GH-1400 | DN1400 | φ1436 | φ1675 | 5500 | DN80 | < 1,60 | < 8862 | 1.05 | - | 1129 | ||
| GH-1500 | DN1500 | φ1540 | φ1785 | 5900 | DN80 | < 1,60 | < 10173 | - | 1438 | |||
【Referência de seleção】
| Desempenho\Material | UPVC | PRFV | Forro de borracha de aço carbono | Aço inoxidável |
| Especificações (mm) | DN50～DN300 | DN50～DN1500 | DN300～DN1500 | DN50～DN1500 |
| Resistente à pressão | 1,0 MPa、1,6 MPa | 0,2MPa | 1,0 MPa、1,6 MPa | 1,0 MPa、1,6 MPa |
| Temperatura de operação | -10~+60℃ | -10～+70℃ | -10～+100℃ | -10～+100℃ |
| Resistência estável à corrosão | bom | bom | bom | bom |
| Exterior | lindo | geralmente | geralmente | lindo |
| preço | Baixo | Baixo | alto | mais alto |
| Prazo de entrega | curto | longo | mais longo | longo |
| peso | luz | luz | Pesado | Pesado |
| proporção | 1,35 ～ 1,46 g/cm3 | 1,8 g/cm3 | 7,85 g/cm3 | 7,93 g/cm3 |
| estrutura interna | Estrutura espiral DN50～DN100 Estrutura de inserção cruzada DN125～DN300 | Estrutura helicoidal | Estrutura de placa cruzada | Estrutura de placa cruzada |
【Instruções de pedido】
1. Por favor, informe-nos sobre as especificações, materiais e quantidade do misturador de tubulação;
2. Devido aos fatores de frete instáveis, entre em contato com nosso serviço de atendimento ao cliente para obter detalhes do frete. Obrigado pela sua cooperação.
【Linha direta para pedidos】
Telefone: 0510-87821256
Telemóvel: 15358078258
Contato: Gerente Zhao

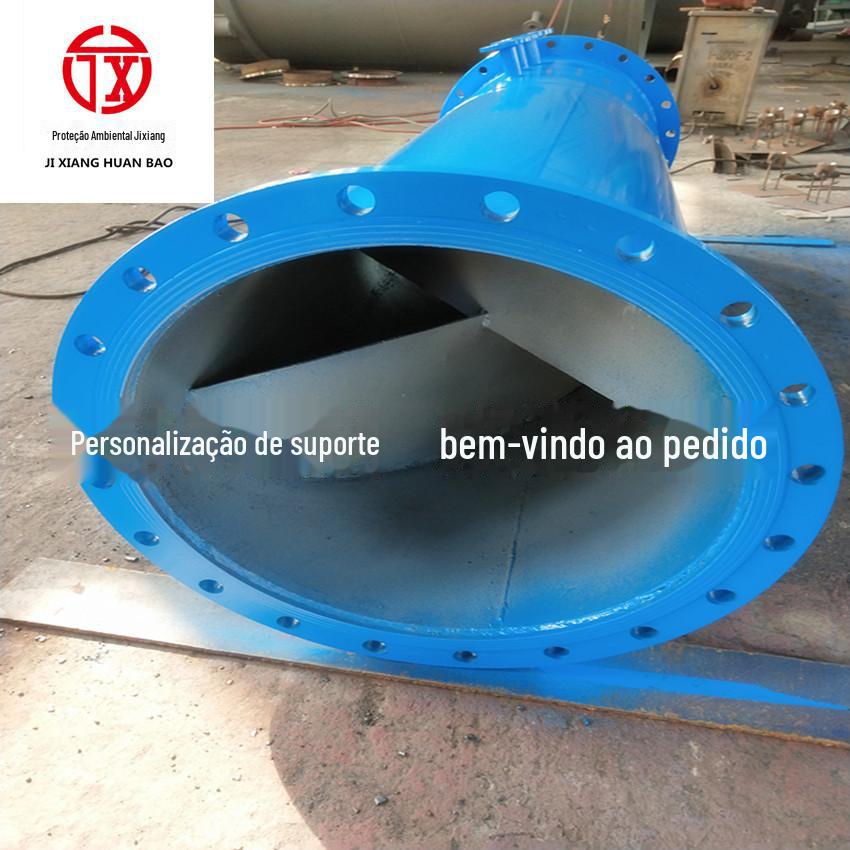

[Fotos reais do produto da pirataria devem ser investigadas]
