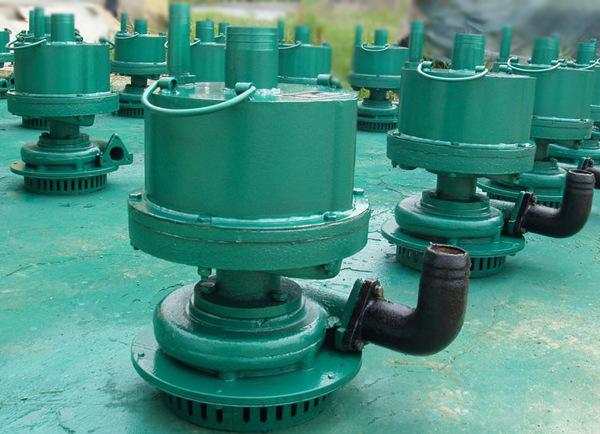

Bomba submersível pneumática

Bomba submersível pneumáticaDescrição do produto

A bomba submersível pneumática tem as vantagens de tamanho pequeno, peso leve, estrutura inovadora, operação, instalação, manutenção e movimentação convenientes. É adequado para operações de drenagem em locais com diferentes condições ambientais, como desenvolvimento de minas, escavação de túneis ou construção de poços. A bomba utiliza motor pneumático de palhetas na parte de potência e possui estrutura reguladora automática de velocidade centrífuga para garantir operação dentro da faixa de velocidade nominal. É uma mina de alta eficiência e grande elevação.Ferramenta de drenagem ideal para cavar e construir poços.

Características da bomba submersível pneumática

1, redesenhou os parâmetros do motor pneumático e melhorou muito a potência do eixo do motor pneumático.

2. Para medidas de redução de ruído, a estrutura do silenciador dentro da carcaça é projetada e a direção de entrada de ar é ajustada de modo que o fluxo de ar de exaustão colida, cruze, interfira e se expanda na carcaça e depois entre no silenciador externo com direitos de propriedade intelectual independentes.,Melhora verdadeira e completamente as condições de trabalho da construção subterrânea.

3, Verifique novamente a resistência da lâmina e a espessura do motor pneumático de acordo com os cálculos teóricos mais recentes no país e no exterior,A resistência à flexão e torção das lâminas é melhorada; as lâminas são tratadas com um processo especial para torná-las resistentes ao desgaste e duráveis. Sua resistência ao desgaste é dezenas de vezes maior que a das pás de outros fabricantes de bombas eólicas, o que reduz o número de reparos e substituições de pás e cilindros, o que melhorou muito os benefícios econômicos das unidades usuárias.

4, equipado com um novo impulsor composto na câmara de vórtice,A sustentação é aumentada ainda mais.

A bomba submersível pneumática irradiará nova vitalidade e se tornará uma série de equipamentos de drenagem de nova geração.

Bomba submersível pneumáticaRelacionadoparâmetro

fluxo/Elevador：BQF-Ⅰ17/70

pressão do ar(MPa)：0,5

Velocidade de rotação(rpm)：3850

Consumo de ar(m3/min)：4-4,5

Diâmetro interno do tubo de entrada de ar(milímetros)：2550

Tamanho do diâmetro interno do tubo de saída：320×275×370。

Princípio de funcionamento da bomba submersível pneumática

A parte de potência da bomba submersível pneumática é baseada no princípio do impulsor de impacto da turbina, que possui excelentes características aerodinâmicas e alta eficiência aerodinâmica. A grade anular integrada da turbina é feita de liga de alumínio de alta qualidade, fundida sob pressão, tratada termicamente e depois usinada. Não há necessidade de lubrificar ou substituir as lâminas como um motor pneumático, portanto o valor de utilização econômica é alto. O eixo da bomba submersível pneumática é sustentado para cima e para baixo por dois rolamentos fechados. Possui uma estrutura simples, excelente desempenho suave e pode garantir operação em alta velocidade dentro da faixa nominal.

Existem dois anéis de vedação de borracha de esqueleto em forma de D na parte da vedação do eixo do corpo da bomba submersível pneumática. A pressão da água é usada para expandir o anel de vedação para aumentar o efeito de vedação. Existe um anel de pó de poliuretano na extremidade inferior da turbina para garantir a limpeza da peça do rolamento.

A parte de exaustão é feita de placa de malha perfurada, com material de espuma microporosa no meio, que tem um notável efeito de atenuação sonora e melhora muito as condições de trabalho de redução de ruído subterrâneo.

Esta bomba usa ar comprimido como meio. Ele entra na turbina através do bico para girar e realizar trabalho. O eixo da bomba gira em alta velocidade para acionar o impulsor da bomba para drenar a água.
