Todos os produtos vendidos nesta loja contêm alguma tecnologia eletrônica. Se você não entende ou não tem certeza se é adequado para o seu produto, consulte primeiro o atendimento ao cliente. Por favor, entenda detalhadamente os parâmetros descritos na página antes de comprar para evitar problemas desnecessários. Obrigado! (Iniciantes devem ter cuidado)
Perceber:
Esta placa de proteção não pode ser usada para baterias de fosfato de ferro-lítio, lâmpadas de hérnia, baterias de furadeiras manuais, baterias de máquinas de peixe elétrico, baterias de bicicletas elétricas, baterias de carros infantis, motores acima de 775 (4A), luzes LED olho de peixe de 1W. Clientes que comprarem as combinações acima, prestem atenção! .
A faixa de potência descrita aplica-se aos seguintes produtos:
Baterias massageadoras, fontes de alimentação de backup de luz LED, produtos eletrônicos de 12V, baterias solares para iluminação pública, fontes de alimentação de backup de monitoramento e outros produtos.
Nota: Para produtos com corrente de descarga de 3A ou superior, a taxa de descarga da bateria deve ser superior a 3C.
Fórmula de cálculo de taxa: Para uma bateria de taxa 1C, a capacidade de 2.000 é igual a 2AH * 1 = limite superior de corrente de trabalho de 2A.
Bateria de taxa 3C, capacidade de 2.000 é igual a 2AH * 3 = 6A limite superior de corrente de trabalho.
Se a bateria aquecer durante o uso, significa que a taxa da bateria não é aplicável. Neste caso, não pode ser usado por muito tempo ou a bateria será danificada rapidamente.
Explicação da descrição:
Série 3 (3 baterias 18650 ou baterias de polímero de lítio conectadas em série)
10,8 V (tensão nominal da bateria de polímero)
11,1 V (tensão nominal de bateria de lítio 18650 ou 3,7 V)
12,6 V (tensão quando a bateria de lítio está totalmente carregada)
Descarga 10A (refere-se ao limite superior do limite de corrente de descarga)

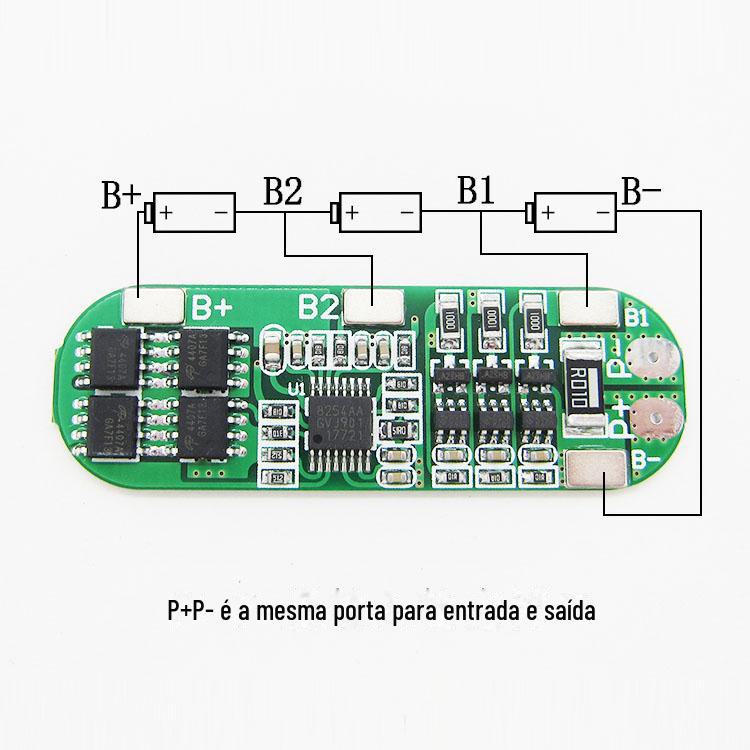

Nota 1:Siga rigorosamente o diagrama de fiação para conectar 0 V (B-), 3,7 V (B1), 7,4 V (B2), 11,1 V (B+) e não provoque curto-circuito intencionalmente!
Nota 2:Depois de conectar os fios, você precisa carregá-los primeiro antes que haja saída.
Nota 3:Ao conectar 3 grupos de baterias em série, certifique-se de que a voltagem de cada grupo de baterias seja a mesma. Se não for a mesma, carregue totalmente cada grupo de baterias separadamente antes de conectá-las em série. Durante o teste de descarga, o grupo de baterias que cai mais rápido em voltagem é a bateria fraca.
Explicar:Não misture baterias boas com baterias ruins! Quanto mais próxima a capacidade/resistência interna dos três grupos de baterias, melhor! (O efeito de usar 2 baterias boas + 1 bateria ruim = o efeito de usar 3 baterias ruins).
As propriedades da placa de proteção da bateria de lítio:
Modelo: HX-3S-JHA10 Faixa de tensão de sobrecarga: 4,25-4,35v ± 0,05v
Tamanho: 53*17*2,7 mm Faixa de tensão de descarga excessiva: 2,3-3,0v±0,05v
Corrente de trabalho do limite superior: 6-8A Temperatura de trabalho: -40---+50℃
Corrente instantânea de limite superior: 9-10A Condições de armazenamento: -40-- +80℃
Corrente estática: menos de 30uA Vida efetiva: mais de 30.000 horas
Resistência interna: menos de 100mΩ Proteção contra curto-circuito: proteção, auto-recuperação retardada. Tensão de carga: 12,6 V-13 V

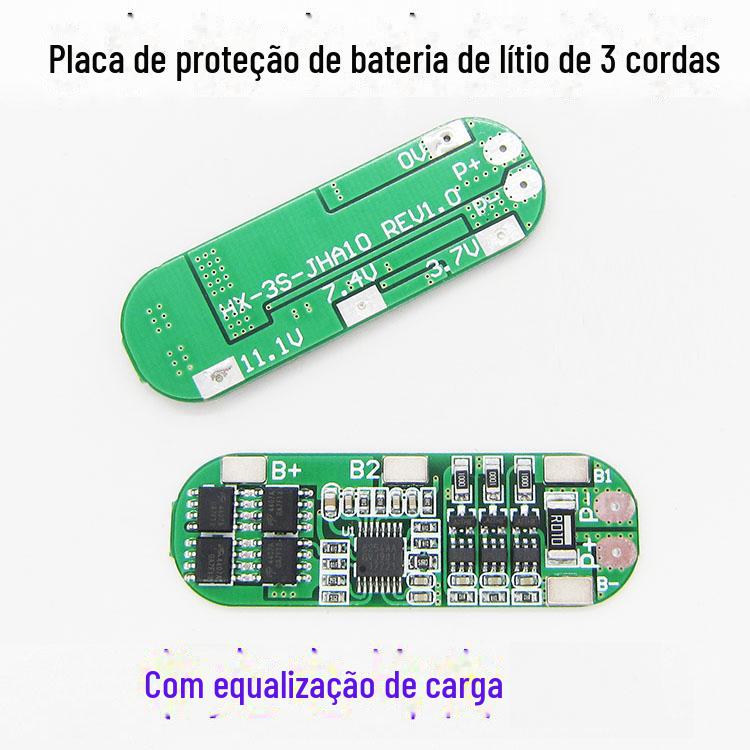

As dimensões da placa de proteção e a descrição do dispositivo;
O tamanho da placa de proteção é 53*17*2,7 mm; os componentes são o chip de proteção Seiko S-8254AA e AO4407*4.
problema comum
1. Minha bateria pode usar sua placa de proteção?
R: Há duas questões a serem consideradas ao usar esta placa de proteção:Primeiro, quantas séries de baterias você tem? Você precisa comprar placas de proteção que correspondam ao número de cordas. Em segundo lugar, de que material é feita a sua bateria? Temos fosfato de ferro-lítio epolímeroExistem dois tipos de placas de proteção para baterias de lítio. Se a sua bateria for uma bateria de fosfato de ferro-lítio de célula única com 3,2 V nominal, você precisará selecionar fosfato de ferro-lítio 3,2 V na categoria. Se for uma bateria de polímero (ternária, ácido cobalto, óxido de manganês de lítio) de célula única com 3,6 V nominal (ou 3,7 V), selecione a categoria de polímero 3,7 V.
2. Como posso determinar de que material é feita a minha bateria?
R: Você pode verificar a tensão nominal da sua bateria. As baterias de fosfato de ferro-lítio são geralmente marcadas com 3,2 V e outras baterias são geralmente marcadas com 3,6 V ou 3,7 V. Você também pode perguntar diretamente ao vendedor de que material a bateria é feita. Muitos compradores dizem que minha bateria é soft pack 18650 ou 26650, etc. Não podemos determinar os parâmetros de proteção da bateria com base nisso.
3. Quantas placas de proteção A devo escolher?
Answer: A placa de proteção A que você escolhe depende da potência do seu produto ou da limitação de corrente do controlador. Por exemplo, se estiver abaixo de 100W escolha 10A, se estiver abaixo de 200W escolha 20A, se estiver abaixo de 300W escolha 25A. Se estiver acima de 500W, entre em contato conosco primeiro. A corrente da placa de proteção não pode ser inferior ao limite de corrente do controlador.
4. Minha bateria é de 20AH. Posso usar esta placa de proteção?
Answer: A capacidade da sua bateria não tem relação direta com a corrente desta placa. Uma grande capacidade não significa uma bateria grande. Depende principalmente da corrente contínua. Ou seja, quanto maior for a sua potência, maior será a corrente contínua da placa de proteção que você escolher. Não tem relação direta com a capacidade da bateria.
5. Como deve ser definida a tensão do carregador?
As baterias de lítio devem ser carregadas com um carregador de bateria de lítio dedicado. Nunca use um carregador de bateria de chumbo-ácido. O carregamento de chumbo-ácido pode fazer com que a alta tensão rompa o tubo MOS na placa de proteção, fazendo com que a placa de proteção sobrecarregue e deixe de fornecer proteção.
Configuração de tensão do carregador: Use o número de sequências de bateria em sua bateria * 4,2V. Esta é a tensão de carga da bateria de lítio sem ferro. A tensão de carga da bateria de ferro-lítio é o número de cadeias de bateria * 3,60V. Esta é a tensão de carga da bateria de ferro-lítio. O padrão de corrente de carga é 0,2 vezes a capacidade.
