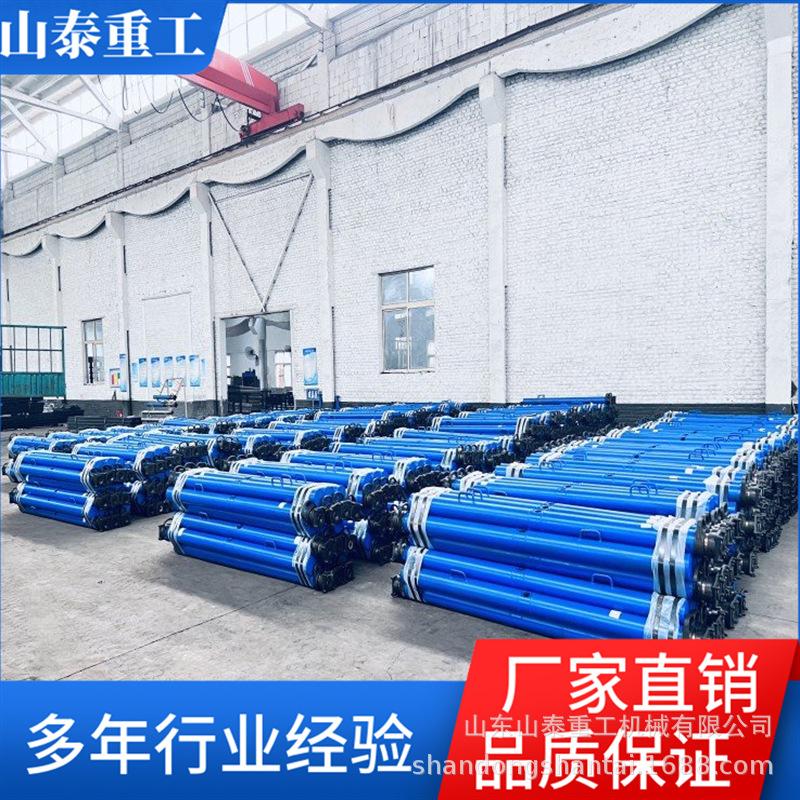

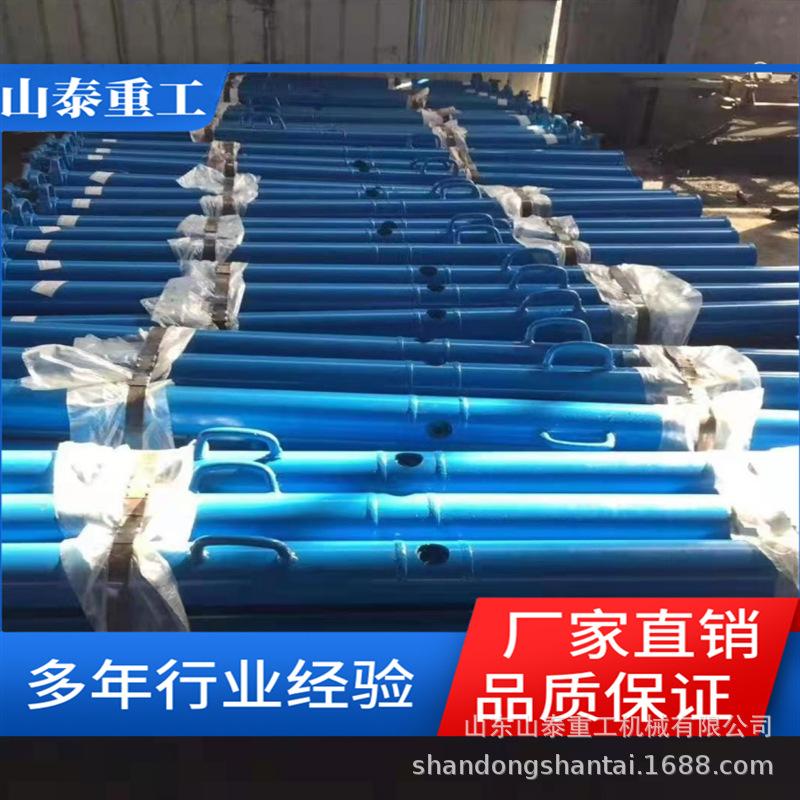

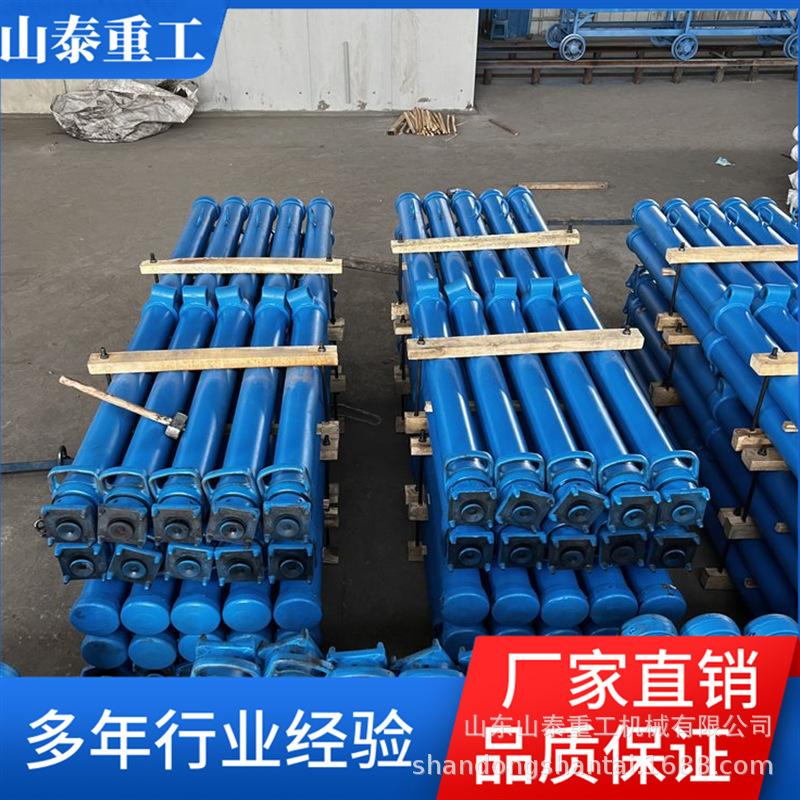

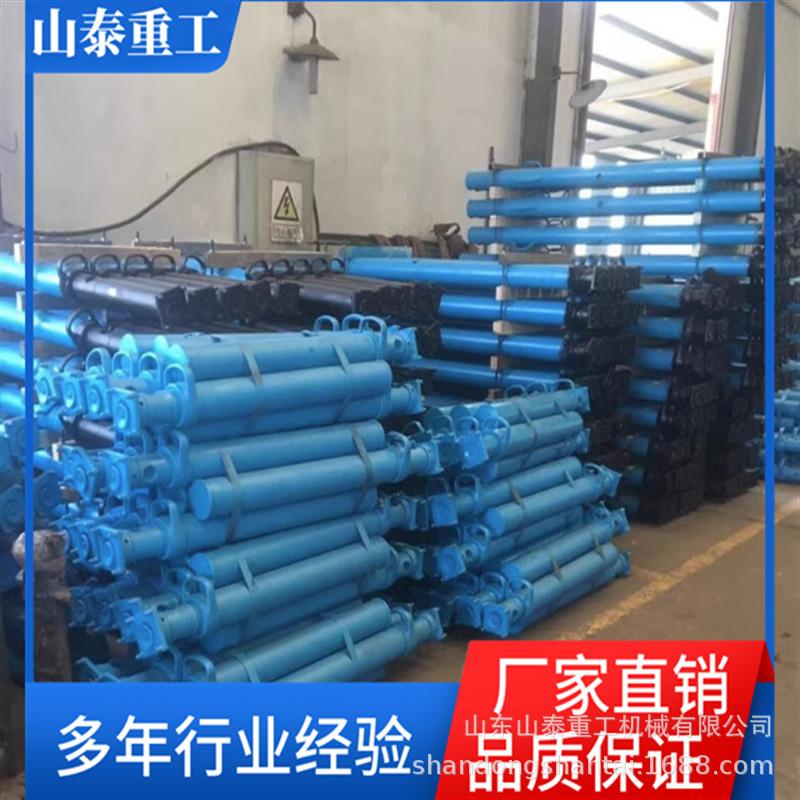

A hélice hidráulica única é uma hélice hidráulica única de resistência constante com fornecimento externo de fluido. É um equipamento de apoio para a face de trabalho de mineração geral mecanizada e também o equipamento de suporte final para a face de trabalho de mineração abrangente. É adequado para suporte de telhado e suporte de telhado final da face de trabalho de recuperação de minas de carvão. Devido à sua grande capacidade de carga, forte capacidade de carga anti-excêntrica, grande curso de trabalho e ampla faixa de aplicação, pode ser aplicado em veios de carvão finos, veios de carvão de espessura média e faces de trabalho de veios de carvão grossos.

Estrutura de produto de suporte hidráulico único

O único suporte hidráulico é composto por 1, uma tampa superior 2, um conjunto de tampa de vedação 3, um pistão 4, um corpo de válvula de manivela 5, um cilindro 6, uma mola de retorno 7, uma base S, uma válvula de três vias 8, 14, anéis de vedação 9, 13, 15, um anel de retenção 10, um pino cilíndrico elástico 11, um anel de poeira 12, um anel de vedação em forma de Y 16, fios de aço de conexão 17, 18, um anel guia e outros componentes.

Recursos do produto de hélice hidráulica única

1. Possui forte capacidade de carga anti-excêntrica e maior estabilidade.

O único suporte hidráulico adota o princípio da tecnologia de suspensão do êmbolo, de modo que a força da suspensão hidráulica atue na tampa superior diretamente através da cavidade interna do pistão do suporte, de modo que a força da suspensão hidráulica compartilhe cerca de quatro quintos da resistência de trabalho do suporte, e a força axial no pistão é apenas um quinto da resistência de trabalho, o que melhora a estabilidade e a segurança da escora e também melhora muito a altura do suporte e a capacidade de carga da escora.

2. Alta confiabilidade

O suporte hidráulico único não possui mais soldas a arco difíceis para garantir a qualidade do processo, o que também melhora a resistência e confiabilidade da coluna, evita potenciais acidentes como desabamento do telhado causado por quebra de solda e garante a segurança do pessoal .

3. Leve

Dependendo das especificações dos pilares, o peso de todo o pilar é reduzido em mais de 15-30% em comparação com os pilares existentes em uso no país e no exterior, mas sua resistência de trabalho, curso de trabalho e fator de segurança de estabilidade são maiores do que aqueles de pilares de liga de alumínio.

4. Longo horário de trabalho

A escora hidráulica única possui grande curso de trabalho, o que amplia o escopo de uso e também pode reduzir as especificações e variedades das escoras, principalmente para superfícies de trabalho com grandes afundamentos de telhado.

5. Alta resistência

Todos os pontos de vedação do suporte hidráulico único são externos e podem ser inspecionados visualmente. Uma vez vazado o suporte, o suporte pode ser injetado com fluido ou substituído a qualquer momento, garantindo a segurança e confiabilidade do suporte do telhado da face de mineração de carvão.

6. Fácil de usar

A válvula de três vias do único suporte hidráulico está disposta no corpo da alça. Ao injetar líquido, a válvula de três vias não sobe com o aumento do pistão, portanto a operação é conveniente, segura e confiável.

7. Baixos custos de reparo e manutenção.

8. Use água neutra
