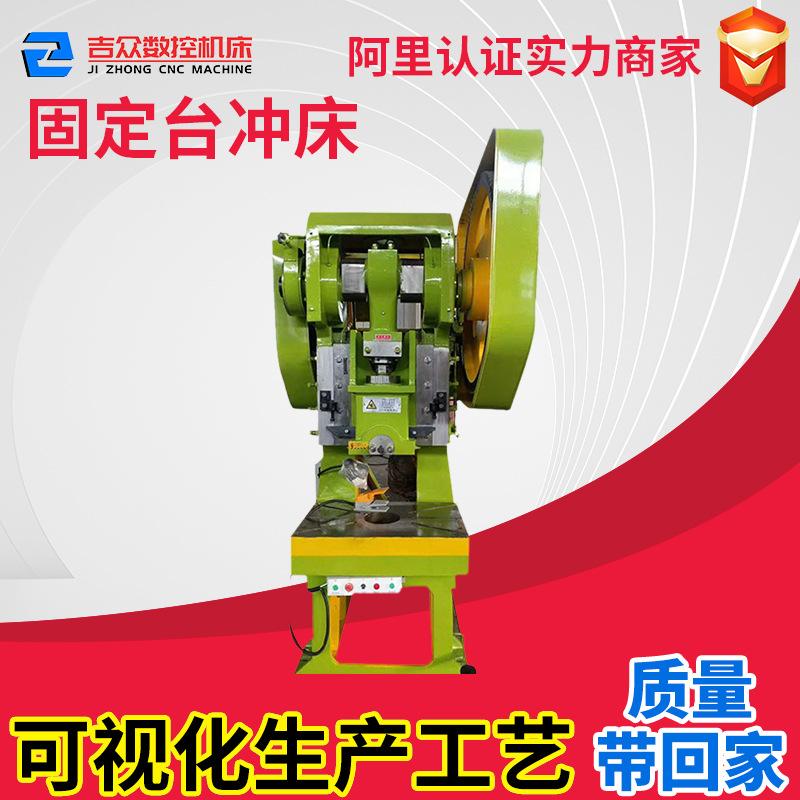

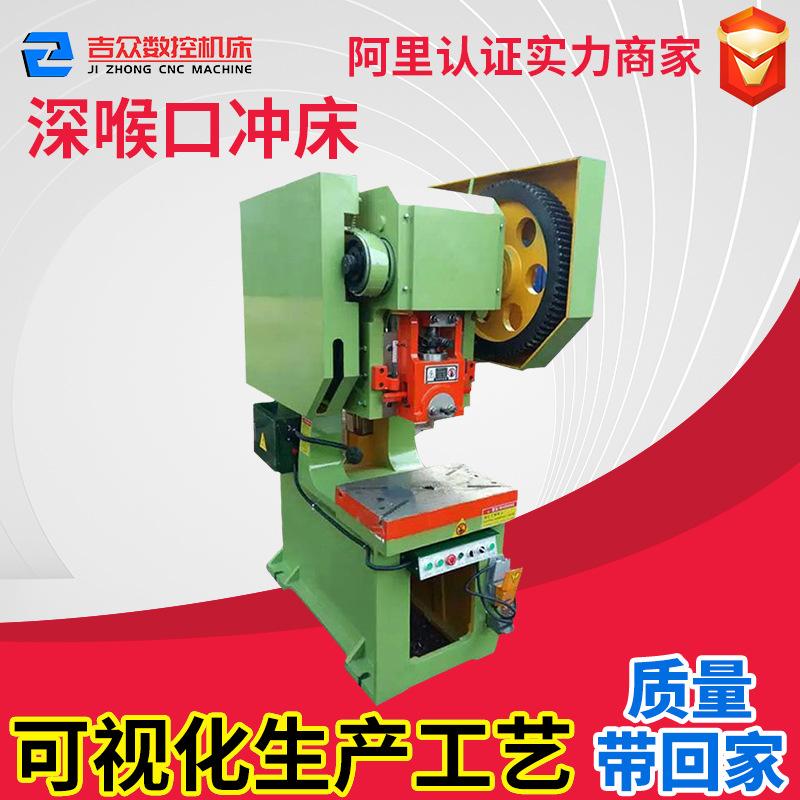

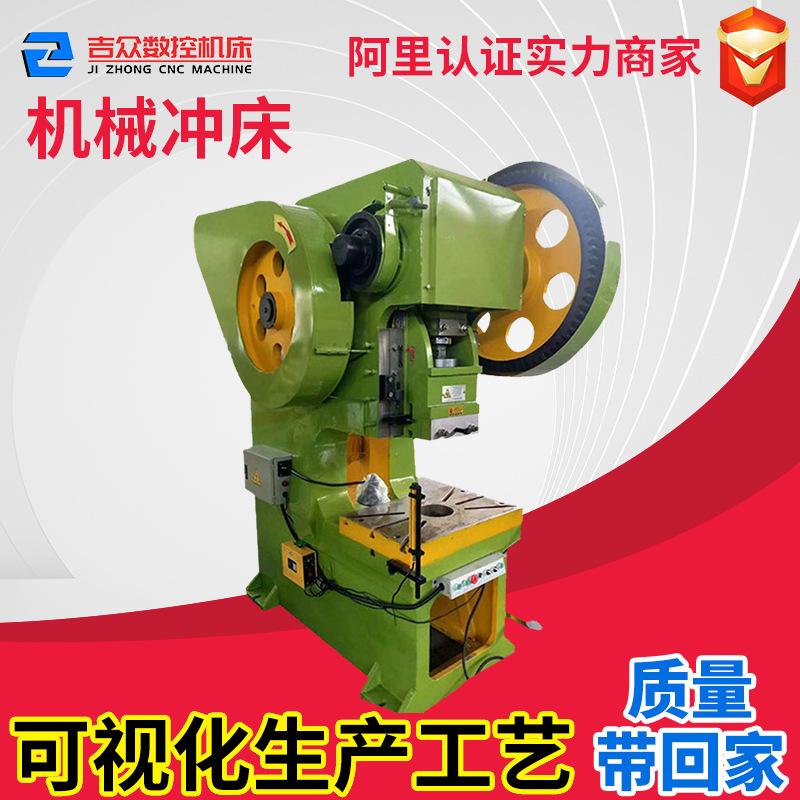

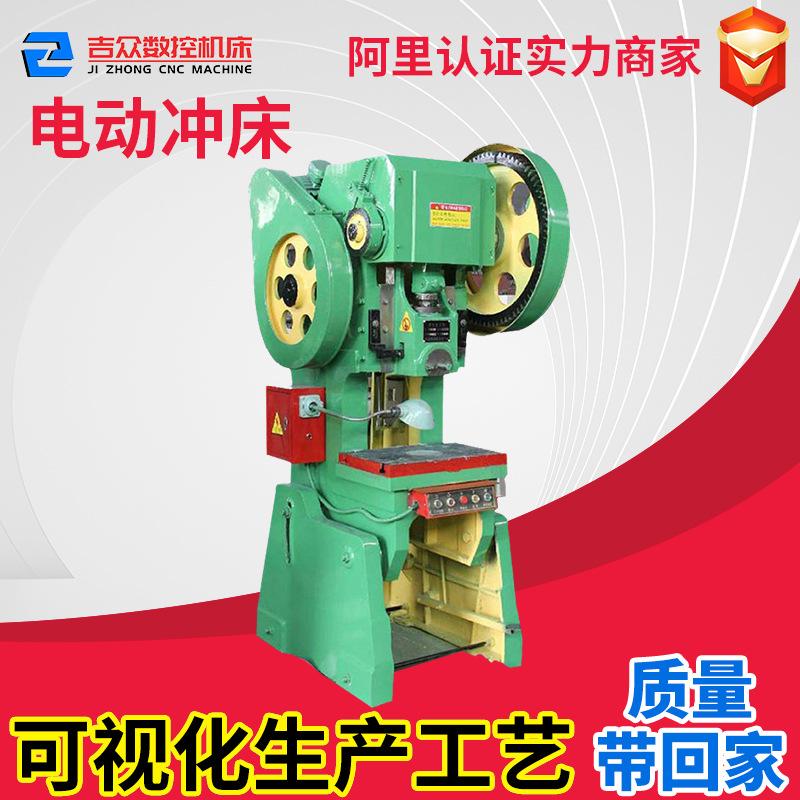

Prensa Mecânica Pequena 10T16T25T40T63T80T100T125T160 Toneladas Fornecimento do Fabricante de Prensa de Alta Velocidade
Tabela de parâmetros da puncionadeira JB23:
|
nome |
J23-10T |
J23-16T |
J23-25T |
J23-40T |
J23-63T |
J23-80T |
J21-63T |
J21-80T |
J21-100T |
J21-125T |
|
|
Pressão nominal (kN) |
100 |
160 |
250 |
400 |
630 |
800 |
630 |
800 |
1000 |
1250 |
|
|
Curso de pressão nominal (mm) |
4 |
5 |
5 |
6 |
6 |
8 |
6 |
8 |
9 |
10 |
|
|
Curso do controle deslizante (mm) |
50 |
60 |
70 |
100 |
100 |
120 |
110 |
115 |
130 |
140 |
|
|
Tempos de curso do controle deslizante (t/min) |
130 |
110 |
70 |
55 |
60 |
50 |
50 |
45 |
45 |
45 |
|
|
Altura fechada (mm) |
180 |
220 |
260 |
320 |
330 |
380 |
330 |
380 |
380 |
400 |
|
|
Ajuste de altura fechado (mm) |
35 |
50 |
60 |
80 |
80 |
100 |
80 |
80 |
100 |
100 |
|
|
Distância da linha central do controle deslizante até a base (mm) |
120 |
180 |
190 |
230 |
240 |
260 |
230 |
250 |
310 |
340 |
|
|
Tamanho da bancada (mm) |
antes e depois |
240 |
300 |
320 |
400 |
450 |
480 |
440 |
480 |
590 |
660 |
|
sobre |
360 |
450 |
530 |
650 |
710 |
750 |
700 |
780 |
890 |
980 |
|
|
Tamanho do furo de obturação da bancada (mm) |
antes e depois |
100 |
130 |
140 |
170 |
180 |
220 |
200 |
250 |
240 |
260 |
|
sobre |
180 |
200 |
220 |
240 |
260 |
340 |
280 |
340 |
360 |
400 |
|
|
diâmetro |
95 |
120 |
130 |
160 |
170 |
190 |
200 |
290 |
200 |
210 |
|
|
Tamanho total da parte inferior do controle deslizante (mm) |
antes e depois |
100 |
130 |
170 |
220 |
230 |
240 |
250 |
250 |
280 |
360 |
|
sobre |
170 |
220 |
250 |
300 |
340 |
370 |
320 |
320 |
410 |
480 |
|
|
Tamanho do furo da alça da matriz (mm) |
diâmetro |
30 |
40 |
40 |
50 |
50 |
60 |
60 |
60 |
60 |
70 |
|
profundidade |
50 |
60 |
60 |
70 |
70 |
80 |
80 |
80 |
80 |
90 |
|
|
Distância entre duas colunas da fuselagem (mm) |
160 |
170 |
210 |
260 |
280 |
300 |
280 |
300 |
340 |
370 |
|
|
Distância líquida entre a bancada e o trilho (mm) |
200 |
250 |
290 |
340 |
350 |
380 |
440 |
490 |
400 |
430 |
|
|
Espessura da placa de apoio (mm) |
35 |
45 |
50 |
80 |
80 |
90 |
80 |
95 |
100 |
110 |
|
|
Ângulo de inclinação do corpo (°) |
30 |
30 |
25 |
25 |
25 |
25 |
|
|
|
|
|
|
motor |
Potência (kW) |
1.1 |
1,5 |
2.2 |
4 |
5.5 |
7,5 |
4 |
7,5 |
7,5 |
11 |
|
Velocidade (r/min) |
1410 |
1410 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
1460 |
|
|
Dimensões totais (mm) |
antes e depois |
910 |
1100 |
1200 |
1500 |
1600 |
1750 |
1650 |
1790 |
1800 |
1890 |
|
sobre |
650 |
780 |
900 |
1100 |
1150 |
1300 |
1220 |
1320 |
1400 |
1500 |
|
|
alto |
1560 |
1800 |
2050 |
2400 |
2480 |
2600 |
2400 |
2500 |
2680 |
2800
|
|
Nota: Os dados listados neste documento são apenas para referência. Se for inconsistente com os dados reais da máquina-ferramenta, os dados reais da máquina-ferramenta prevalecerão. Os parâmetros acima estão sujeitos a alterações sem aviso prévio.
