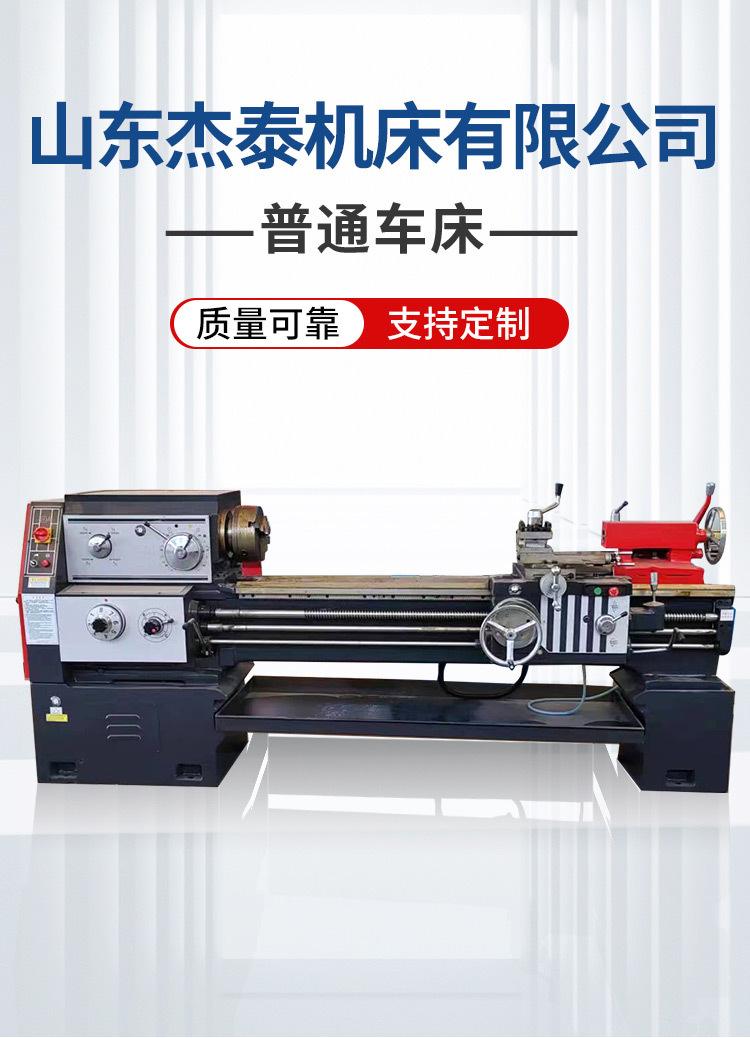

carro chão mofo Número

C6232

Especificações do host

Centro alto

175mm

Diâmetro máximo de rotação da cama

350mm

Comprimento máximo da peça

750 mm

Curso máximo do porta-ferramenta (longitudinal)

650 mm

Diâmetro máximo de rotação da peça no porta-ferramenta

190mm

Diâmetro máximo de rotação da peça na ranhura da sela

520mm

Diâmetro da barra

45mm

hospedar eixo

Através do diâmetro do furo

46mm

Buraco de cone

MT6

Velocidade de rotação50Hz

25~1600r/min, 12 tipos para direções positivas e negativas

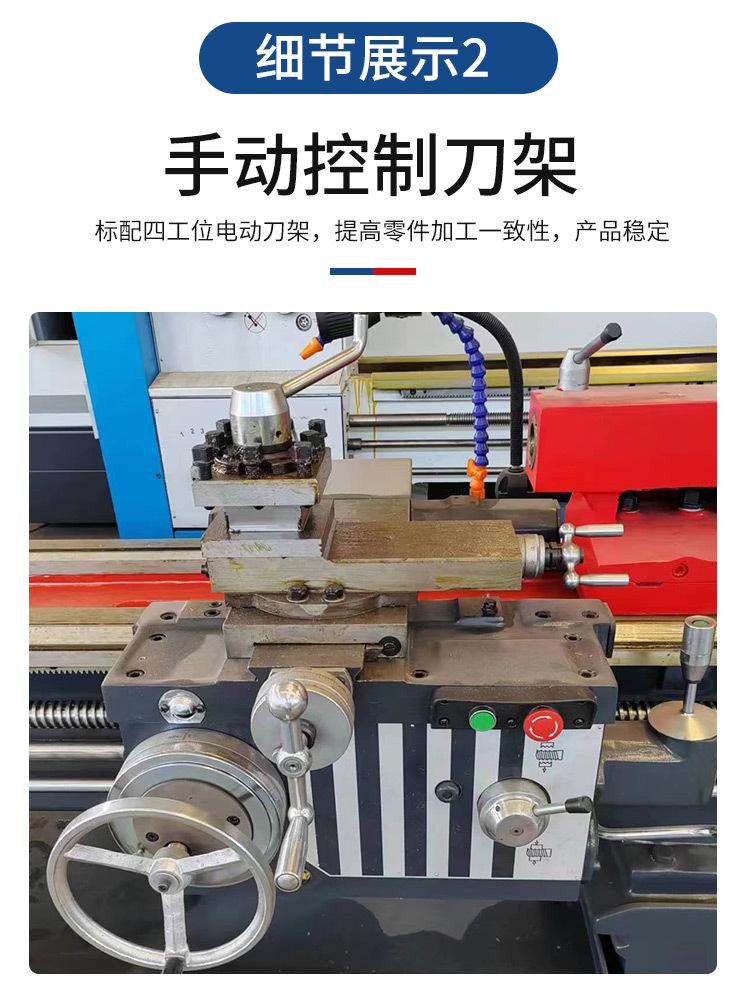

faca prateleira

Curso horizontal máximo do porta-ferramenta

240mm

Curso máximo do porta-ferramenta pequeno

140 mm

Valor da escala vertical

0,5 mm/grade 100 mm/r

Valor da escala do porta-ferramenta horizontal

0,05 mm/grade 4 mm/r

Valor de escala do porta-ferramenta pequeno

0,05 mm/grade 3 mm/r

Distância da linha central do fuso à superfície de suporte da ferramenta

22mm

Tamanho da seção transversal da barra de ferramentas

20mm*20mm

Alimentação longitudinal

0,04~2,16 mm/r 138 tipos

Alimentação transversal

0,02 ~ 0,08 mm/r 138 tipos

Distância máxima da linha central do fuso até a lateral do porta-ferramenta quadrado

205 milímetros

cauda assento

Conicidade do furo interno da manga superior

MT4

Movimento máximo da manga superior

130 mm

Movimento horizontal máximo

10mm

parafuso Padrão

Métrica

0,45~20 mm/r 30 tipos

imperial

80~1 n/1" 35 tipos

Módulo

0,25~10mm 25 tipos

Jingjie

160 ~ 3 DP 30 tipos

eletricidade máquina

Motor principal

　 3/4,5 kW

Velocidade do motor principal50 Hz (60 Hz)

750/1500 rpm (900/1800 rpm)

motor da bomba de resfriamento

AYB-20TH 0,09 KW

750 mm

1950mm*900mm*1200mm

líquido Pesado

750 mm

1300kg
